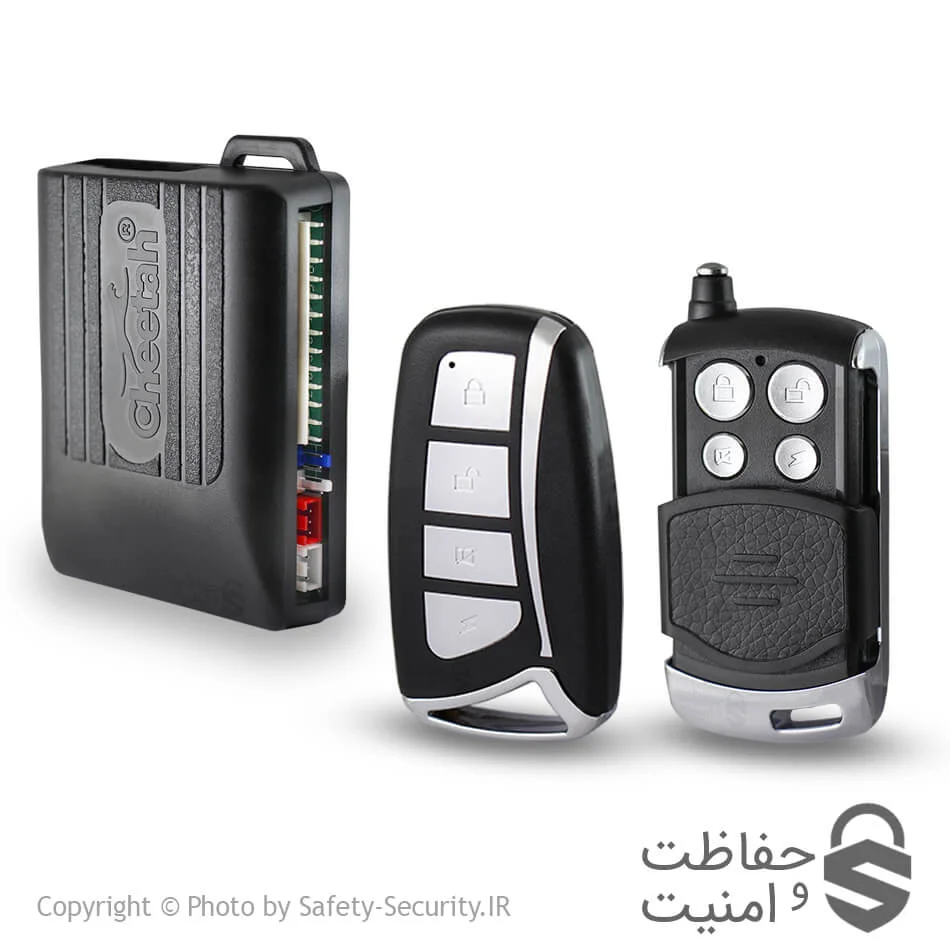

دزدگیر PLC چیتا BT اپلیکیشن (بدون رله)

(9 بررسی مشتری)
قیمت مصرف‌کننده
1٫440٫000 تومان
قیمت همکاری
%37.639 تخفیف

کیفیت مطلوب

سابقه کافی برند

قیمت به صرفه نسبت به کارایی

قابلیت فرمان دادن با گوشی اندروید و iOS

موجود


کد کالا
437

توضیحات

در این ساعت گروه حفاظت و امنیت برای شما کاربران گرامی کالای جدیدی با عنوان دزدگیر PLC چیتا BT اپلیکیشن آماده ارائه کرده است. با ما در ادامه همراه باشید…

این کالا در ظاهر ریموت دارای تنوع می‌باشد و ممکن است کالای موجود در انبار با تصویر (یا تصاویر) مغایرت داشته باشد. در صورت نیاز، از صفحه ارتباط با ما هماهنگی‌های لازم را انجام دهید.
این کالا ممکن است در ظاهر کارتن تفاوت با تصویر (یا تصاویر) درج شده داشته باشد. در صورت نیاز، از صفحه ارتباط با ما هماهنگی‌های لازم را انجام دهید.

دزدگیر PLC چیتا BT اپلیکیشن

ما در توضیحات زیر به عناوین زیر خواهیم پرداخت.

  • عملکرد ریموت کنترل
  • راهنما و نقشه نصب قفل مرکزی
  • راهنما و نقشه نصب دستگاه
  • نصب سنسور شوک
  • تنظیمات داخلی دستگاه
  • کارایی و ویژگی‌های دستگاه
  • عیب یابی و رفع اشکال
  • راهنمای اپلیکیشن برای کاربران تلفن هوشمند

عملکرد ریموت کنترل

شرح عملکرد

[فعال] [غیرفعال] [بی‌صدا] [اعلام موجودیت] [باز کردن صندوق]
فعال غیرفعال بی‌صدا اعلام موجودیت باز کردن صندوق

فعال کردن (قفل کردن)

با فشردن دکمه [فعال] آژیر یک بار به صدا در می‌آید و چراغ‌ها نیز یک بار روشن و خاموش می‌شوند (چشمک می زنند).

  • اگر اتومیبل مجهز به سیستم قفل مرکزی باشد درب‌ها به صورت خودکار قفل می‌شوند.
  • چراغ LED هفت ثانیه بعد از قفل شدن درب‌ها چشمک می‌زند و برق اصلی موتور اتومبیل نیز قطع می‌گردد. بنابراین در زمان فعال بودن دزدگیر، موتور اتومبیل به هیچ عنوان روشن نخواهد شد. (البته برای این منظور رله مخصوص قطع برق موتور حتماً باید نصب گردد.)

غیر فعال کردن (باز کردن قفل)

با فشردن بر روی دکمه [غیرفعال] آژیر دو بار به صدا در آمده و چراغ‌ها سه بار روشن و خاموش می‌شوند. قفل درب‌ها نیز به صورت خودکار باز می‌شوند. در صورتی که پس از غیرفعال شدن دزدگیر تا ۲۵ ثانیه درب خودرو باز نگردد، سیستم به صورت اتوماتیک مجدداً حالت دزدگیر را فعال می‌کند. (قفل اتوماتیک)

حالت بی صدا

با فشردن دکمه [بی‌صدا] چراغ‌ها یک‌بار روشن و خاموش می‌شود. اما آژیر صدا نمی‌دهد. در واقع دزدگیر بدون پخش صدای آژیر، فعال می‌شود و در این حالت تمام عملیات مربوط به فعال بودن دزدگیر انجام می‌گردد. البته در این حالت اگر حسگر لرزشی دستگاه (سنسور شوک) تحریک شود. فقط چراغ‌ها روشن و خاموش می‌شوند و صدایی از آژیر پخش نمی‌شود. ولی اگر درب خودرو باز شود آژیر به مدت ۲۵ ثانیه به صدا در خواهد آمد. اگر چیزی درون خودرو جابجا شود (مثلا ورودی غیر طبیعی به داخل خودرو) آژیر سریعاً به صدا در می‌آید.‌

اعلام موجودیت

با فشردن دکمه [اعلام موجودیت] در حالت عادی به مدت ۱۵ ثانیه آژیر به صدا در می‌آید و چراغ‌ها نیز ۱۵ بار روشن و خاموش می‌شوند. در صورتی که از این دکمه در حالت بی‌صدا استفاده نمایید، آژیر به صدا در نمی‌آید. ولی چراغ‌ها به مدت ۱۵ ثانیه روشن و خاموش می‌شوند.
برای قطع این حالت دکمه [اعلام موجودیت] را مجدداً فشار دهید. از این حالت میتوان برای جستجوی اتومبیل در پارکینگ‌های عمومی و یا نقاط شلوغ بهره برد.

باز کردن صندوق

زمانی که دزدگیر فعال است می‌توانید با استفاده از ریموت کنترل درب صندوق را باز نمایید (برای این منظور نصب پمپ صندوق پران الزامی است).

  • برای ریموت کنترل‌های ۴ دکمه‌ای: دکمه‌های ([فعال] + [غیرفعال]) را با هم به مدت ۳ ثانیه فشار دهید.
  • برای ریموت کنترل‌های ۵ دکمه‌ای: دکمه‌ی [باز کردن صندوق] را به مدت ۳ ثانیه فشار دهید.

راهنما و نقشه نصب قفل مرکزی

این سیستم می‌تواند انواع قفل‌های مرکزی رایج را بدون نیاز به تجهیزات اضافه کنترل نمایید.

  1. برای خودروهای مجهز به قفل مرکزی و موتور قفل در طرف راننده:
    این نوع نصب قادر به کنترل قفل‌های مرکزی نصب شده در کارخانه می‌باشد. خودروهایی نظیر انواع پژو، انواع پراید، انوع سمند، L90 و تمامی خودروهای تولیدی داخل و نیز اکثر خودروهای وارداتی از این گروه می‌باشند.
  2. برای خودروهای مجهز به قفل مرکزی اما بدون موتور قفل در طرف راننده:
    برای این نوع از خودروها باید موتور و دستگیره لازم را به آن اضافه نمود.
  3. برای خودروهای مجهز به قفل مرکزی و سوئیچ کنترل در طرف راننده:
    برای این خودروها اصطلاحاً باید مثل ۲۰۶ و ۱۳۲ عمل نماییم.
  4. برای خودروهای مجهز به قفل مرکزی هدایت شونده توسط کمپرسور هوا:
    خودروهایی که قفل درب‌های آن‌ها توسط پمپ خلاء الکتریکی کنترل می‌شود. زمان‌بندی مکانیزم فعال‌سازی در این نوع قفل‌ها می‌تواند از ۰ تا ۷ ثانیه و یا ۳ ثانیه در “JP2” تنظیم گردد. این نوع برای برخی از مدل‌های مرسدس بنز یا آئودی می‌باشد.

برای مدل‌هایی از خودرو‌ها که ذکر نشده است با فروشنده خود مشورت نمایید. همچنین توضیحات خیلی کاملتر را می‌توانید در مطلب آموزش راه‌اندازی سیم‌های قفل مرکزی انواع دزدگیر مشاهده نمایید.

راهنما و نقشه نصب دستگاه

نقشه اتصال سیم بندی
نقشه اتصال سیم بندی

نصب سنسور شوک

بعد از نصب برد اصلی دزدگیر PLC چیتا BT اپلیکیشن، سنسور شوک را وصل نمایید. پیشنهاد می‌گردد سنسور را برای عملکرد بهتر نزدیک درب خودرو یا کنار داشبورد نصب‌ نمایید. برای تنظیم حساسیت سنسور شوک از یک پیچ‌گوشتی به منظور چرخاندن پیچ تنظیم روی سنسور استفاده نمایید. چرخاندن این دکمه به سمت راست باعث افزایش حساسیت و به سمت چپ سبب کاهش حساسیت خواهد شد. سپس حساسیت سنسور را با تحریک آن را امتحان نمایید. با وارد کردن ضربه و تحریک بدنه خودرو چراغ “LED” روی سنسور شوک روشن خواهد شد. هیچگاه مستقیماً به سنسور شوک، ضربه وارد نکنید.

تنظیمات داخلی دستگاه

برخی از تنظیمات دستگاه قابل تغییر می‌باشد. این تنظیمات به صورت اختیاری و برای کاربردهای گوناگون متغیر است. در جدول زیر این تنظیمات که فقط از داخل خود دستگاه قابل تغییر می‌باشد، توضیح داده شده است.

جامپرها عملکرد حالت
JP1 قفل خودکار اتصال
JP2 نوع قفل قفل الکترونیک آزاد
قفل کمپرسور اتصال
JP3 اخطار دهنده (نمایشگر) اتصال

توجه داشته باشید برای انجام این تغییرات حتماً سوکت اتصال سیم‌ها را از دستگاه جدا نمایید.

کارایی و ویژگی‌های دستگاه

ضد سرقت

در صورتی که بخواهید از راه دور (در شعاع کارکرد ریموت کنترل) اتومبیل روشن خود را خاموش کنید ابتدا دکمه [بی‌صدا] ریموت کنترل را فشار دهید. در این هنگام چراغ‌های اتومبیل به سرعت شروع به چشمک زدن می‌کنند. سپس با فشار دادن دکمه [اعلام موجودیت] چراغ‌ها “۱۵” مرتبه خاموش و روشن می‌شوند و پس از آن اتومبیل خاموش شده و آژیر نیز به صدا در می‌آید. همچنین پس از فشردن دکمه [بی‌صدا] در صورت فشردن “۲” بار دکمه [اعلام موجودیت] سیستم بدون مکث بلافاصله موتور خودرو را خاموش شده و آژیر به صدا در می‌آید. با فشردن دکمه [غیرفعال] سیستم به شرایط عادی برمی‌گردد.

قطع آژیر به همراه فعال بودن سیستم حفاظت

اگر در زمان فعال بودن سیستم، به هر دلیلی سیستم دزدگیر فعال شود (ضربه به بدنه اتومبیل، باز شدن درب خودرو، وارد شدن به داخل خودرو و یا سعی در روشن نمودن آن) و آژیر به صدا درآید با فشار دادن دکمه [اعلام موجودیت] آژیر قطع می‌شود. ولی سیستم امنیت همچنان فعال می‌باشد. در صورتی که محرک سیستم، همچنان وجود داشته باشد آژیر پس از ۵ ثانیه مجدداً وصل می‌گردد.

قفل کردن کامل کردن درب‌ها در حین رانندگی

در حین رانندگی می‌توانید با استفاده از دکمه [فعال] تمامی درب‌ها را قفل نمایید. فشردن این دکمه در این حالت صدای آژیر را در پی نخواهد داشت. همچین پس از بستن درب‌ها و در صورت روشن بودن اتومبیل، بعد از گذشت ۱۵ ثانیه با فشردن پدال ترمز تمامی درب‌ها قفل می‌گردند. توجه داشته باشید در صورت کامل بسته نبودن تمامی درب‌ها و یا باز نبودن سوئیچ (خاموش بودن اتومبیل) این سیستم فعال نمی‌گردد. با فشردن دکمه [غیرفعال] می‌توانید قفل درب‌ها را باز نمایید.

هشدار برای قفل کردن

سیستم دزدگیر ۱۰ ثانیه بعد از خاموش کردن و پیاده شدن از خودرو (باز و بسته شدن درب‌ها) به راننده برای قفل کردن خودرو هشدار می‌دهد. به این صورت که ۴ بار چراغ‌ها خاموش و روشن شده و همزمان ۴ بار آژیر به صدا در می‌آید.

حافظه تنظیمات دزدگیر

اگر برق خودرو (سرباطری) قطع شود، دستگاه تنظیمات اصلی خود (فعال، غیر فعال یا بی‌صدا) را هنگام اتصال مجدد برق خودرو، حفظ خواهد کرد.

روش کددهی دزدگیر PLC چیتا BT اپلیکیشن

هر دستگاه می‌تواند از ۴ ریموت کنترل، فرمان بگیرد. برای انجام عملیات کددهی، مراحل زیر انجام دهید.

  • دکمه روی دستگاه را ۵ ثانیه نگه داشته و سپس رها کنید.
  • دستگاه ۳ بار چریپ می‌زند. در این حالت دستگاه آماده کدگیری می‌باشد.
  • با نگه داشتن یکی از دکمه‌های ریموت جدید کد می‌گیرد. (قبل از کددهی می‌بایست دستگاه در حالت غیرفعال (باز) باشد.)
  • در این حالت یکی از دکمه‌های ریموت کنترل را به مدت ۳ ثانیه فشار دهید. پس از آن آژیر ۳ بار به صدا در می‌آید که نشان دهنده ذخیره شدن کد جدید برای دستگاه و ریموت می‌باشد.

توجه داشته باشید تمام این مراحل باید در مدت ۵ ثانیه انجام شود. با انجام همین مراحل می‌توانید تا ۴ ریموت کنترل را به سیستم مرکزی دزدگیر شناسایی نمایید.

ریست کردن دزدگیر PLC چیتا BT اپلیکیشن

در صورت مفقود شدن یک ریموت حتماً برای جلوگیری از سوء استفاده‌های احتمالی از ریموت مفقودی، مراحل ریست کردن دستگاه را انجام دهید تا ریموت گم شده قابلیت ارتباط با سیستم دزدگیر را از دست بدهد. سپس مراحل کددهی را برای ریموت‌های موجود انجام دهید. برای ریست کردن دستگاه مراحل زیر را انجام دهید:

  • دکمه روی دستگاه را ۱۵ ثانیه نگه داشته سپس رهایش کنید.
  • تمام ریموت‌هایی که قبلا کد داشته پاک می‌شوند.
  • در این حالت آژیر ۵ بار صدا می‌دهد که نشان‌دهنده حذف کد قبلی و ریست شدن دستگاه می‌باشد.
  • توجه داشته باشید پس از انجام عملیات، حتماً مراحل کددهی را برای ریموت‌های موجود انجام دهبد.

عیب یابی و رفع اشکال

  • ریموت کنترل کار نمیکند (حتی چراغ LED روی ریموت روشن نمی‌شود)؟!
    باطری ریموت را چک و در صورت نیاز تعویض نمایید. توصیه می‌شود که باطری‌ها هر سال یکبار تعویض گردند.
  • آژیر هنگام تحریک شدن دستگاه صدا نمی‌دهد؟!
    اتصالات مربوط به آژیر را بررسی نمایید.
  • در هنگام نصب دستگاه آژیر به صورت مداوم صدا می‌دهد؟!
    ممکن است سوکت برعکس متصل شده باشد و یا اتصالات دچار نقص باشد. سوکت‌های دستگاه و اتصالات را برسی نمایید. اگر از باتری پشتیبان استفاده می‌نمایید، چک کنید که سوئیچ آن در حالت روشن (ON) نباشد.
  • در اثر عبور خودرویی سنگین از کنار خودرو آژیر به صدا در می‌آید؟!
    سنسور شوک را به درستی تنظیم نمایید.
  • آژیر ۱۰ ثانیه بعد از قفل کردن خودرو به صدا در می‌آید؟!
    بررسی نمایید که سنسور شوک در حالت بسیار حساس نباشد. شاسی‌های لادری‌ و کاپوت را بررسی نمایید. اتصالات سیمی را چک نمایید.

راهنمای اپلیکیشن برای کاربران تلفن هوشمند

دانلود اپلیکیشن برای تلفن همراه

برای دانلود نرم‌افزار دزدگیر PLC چیتا BT اپلیکیشن (هم iOS و هم اندروید) وارد لینک زیر شوید:

دانلــود

نحوه‌‌‌‌‌‌ی استفاده از برنامه

  1.  پس از بارگیری برنامه، بلوتوث تلفن همراه خود را روشن کنید.
  2. اپلیکیشن را باز کنید.
  3. کیت دزدگیر در وضعیت آماده کد‌دهی قرار داردو می‌توانید مانند ریموت‌های واقعی دکمه‌های متناظر را فشار دهید.

نکته: هردستگاهی می تواند از چهار تلفن همراه فرمان بگیرد.

نکته: اگر یک تلفن همراه به عنوان یک ریموت استفاده شود، سه ریموت برای استفاده در دسترس می‌ماند.

عمل لرزاندن (تکان دادن) برای قفل و باز کردن درب خودرو

به منظور استفاده از عملکرد تکان دادن، برای باز و بسته کردن درب خودرو، می‌توانید در نوار تنظیمات گزینه Shake strength را با سه قدرت کم، متوسط و زیاد انتخاب کنید.

توجه: درمود عملکرد تکان دادن، برای قفل و باز کردن درب خودرو

کاربران سیستم اندروید: رابط کاربری را باز کنید یا ببندید، عملکرد تکان دادن، فعال خواهد شد.

کاربران سیستم آی او اس: فقط رابط کاربری را باز کنید، عملکرد تکان دادن، فعال خواهد شد.


توضیحات تکمیلی

وزن بسته‌بندی 826 گرم
ابعاد بسته‌بندی 26 × 9 × 18 سانتیمتر

9 دیدگاه برای دزدگیر PLC چیتا BT اپلیکیشن (بدون رله)

سلیم نظری

با سلام.منظور شما ازاین دستگاه بلوتوثی است؟

محسن جوادی

سلام
بله، همین دستگاه بلوتوثی هستش…

پوریا

سلام عرض ادب من ماشین خرید هم کیت و هم ریموت چیتا هستش و دکمه هم دقیقا همون قسمتی ک تو کیتهای بلوتوثی هست قرار داره اگر راهنمای دقیقی امکانش باشه منت بزرگی میذارین گردنمون من واقعا شرمندتونم و اینکه اگر ست نشه یا هر کدوم از این حالتها ک گفتین انجام بشه و صورت نگیره ایراد یابی میکنید شما

محسن جوادی

سلام جناب جهانگیری
این مورد باید توسط متخصص بررسی بشه، پیشنهاد میکنم به صورت حضوری به یکی از همکاران ما مراجعه کنید. چون جزئیات ظاهری بسیار کمی داره و راحت نیست.

پوریا

سلام.آیا با این دزدگیر هم میشه طبق آموزشی که گذاشتین با دکمه صندوق پران ماشین رو استارت زد؟

محسن جوادی

سلام، بله، میشه…

جواد

با عرض سلام برد استفاده از برنامه بلوتوثی گوشی چقدر؟؟باید حتما نزدیک باشیم

محسن جوادی

سلام
بردش به اندازه برد مجاز سیستم بلوتوث گوشی (حدود ۱۰ متر) هستش.

سعید مرادی

سلام جناب جوادی خسته نباشی.منظور از موتور قفل راننده چیه؟ مثلا پرشیا مدل ۸۹ شامل این بند میشه؟

محسن جوادی

سلام
این مورد برای آموزش راه اندازی قفل مرکزی بودش که پرشیا ۸۹ کلا قفل مرکزی داره و منفی بسته میشه.

حسین نوروزی قلعه شیری (خریدار محصول)

سلام اقای جوادی همکارم همین مدل حذف ریموت شده و رفته روی حالت ارم فعال چجوری الان کد بدم بهش

مدیر فروشگاه

سلام
پایه ۱ و ۲ آی‌سی ۸ پایه رو اتصال بدین و سوکت رو متصل کنید.

*

سلام اندروبد مورد نیاز لرنامه چیتا چند میباشد

محسن جوادی

سلام، وقتتون بخیر
اندروید ۷ به بالا…

سلمان مسیبی (خریدار محصول)

سلام مهندس خسته نباشید ی مورد که دزدگیر اصلا کد نمیگیره و حتی ۱۵ثانیه جهت ریست اصلا کار نمیکنه خواستم ببین مشکل از کجاست و چجوری براش کد تعریف کنیم. پایه ۱و۲هم میگیرم کار نمیکنه

محسن جوادی

سلام، وقتتون بخیر
باید چند مورد رو بررسی کنید.
۱٫ فرکانس ریموت‌ها
۲٫ پایه ۵ ولت RF دستگاه
۳٫ IC مرکزی

فاضل

سلام آقای مهندس.
متاسفانه از دیروز ریموت رو تا زدم فقط هر یک ثانیه درب ماشین رو باز می کنه و گیر داره اومد دکمه ریست رو ۱۰ ثانیه گرفتم و کدها که پاک شد دیگه اتوماتیک باز نمیشه.
اما تا کد به یکی از ریموت ها می دم دوباره شروع می‌کنه هر یک ثانیه یکبار باز شدن…
لطفاً راهنمایی کنید چطور درست کنم

مدیر فروشگاه

سلام خسته نباشید
احتمالا دکمه باز ریموت گیر کرده است در حالت عادی بدون این که دکمه از ریموت را فشار داده باشید فرکانس ریموت را چک کنید. اگر ریموت فرکانس نداشت دستگاه را برای تعمیر ارسال نمایید.
