آموزش راه‌اندازی سیم‌های قفل مرکزی انواع دزدگیر

آموزش راه‌اندازی سیم‌های قفل مرکزی انواع دزدگیر

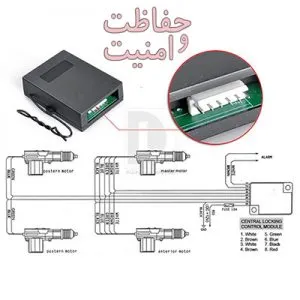

در این ساعت گروه حفاظت و امنیت برای شما دوستان و همراهان گرامی آموزش راه‌اندازی سیم‌های قفل مرکزی انواع دزدگیر جهت نصب دزدگیر و سیم بندی قسمت قفل و باز شدن خودرو را تهیه و تدوین کرده است. با ما در ادامه مطلب همراه باشید…

روش اول (مستقیم به پمپ)

زمانی که نیاز باشد سیم‌های دزدگیر مستقیم به پمپ داخل درب راننده متصل شود، این روش کاربرد دارد. مثلاً در پرایدهای مدل ۱۳۸۹ به پایین که داخل درب پمپ دارند ولی دو عدد سیم محرک به جایی متصل نیست، استفاده می‌شود.

روش دوم (منفی)

این روش به روش پژویی نیز معروف است. زمانی از این روش استفاده می‌شود که در خودرو دو عدد سیم پیدا کنیم که با تحریک منفی به یک کدام درب‌ها قفل شوند و با تحریک منفی به سیم دیگر درب‌ها باز شوند.

روش سوم (۱۳۲/۲۰۶)

این روش نیز اوایل برای نصب دزدگیر روی پژو ۲۰۶ رایج شد و به نام همین خودرو نیز شهرت دارد. این روش زمانی استفاده می‌شود که سیستم قفل مرکزی خود ماشین به پمپ درب راننده و یا به چهار عدد پمپ خودرو، به وسیله دو عدد سیم (عموماً درشت) فرمان باز یا بسته شدن می‌دهد، کاربرد دارد. در این مدل خودروها با استفاده از این روش، در سیستم قفل مرکزی خود خودرو هیچ تداخلی ایجاد نمی‌شود. برای نصب سیم‌های دزدگیر در این روش این دو سیم درشت چیده می‌شوند. بعد از چیده شدن برای هر سیم دو سمت وجود دارد. سمت پمپ سیم چیده شده و سمت کامپیوتر یا قفل مرکز سیم چیده شده.

روش چهارم (تک سیم زانتیا)

این روش نیز اوایل برای نصب دزدگیر روی سیتروئن زانتیا رایج شد و به نام همین خودرو نیز شهرت دارد. این روش زمانی استفاده می‌شود که یک عدد سیم در خودرو وجود داشته باشد که با تحریک منفی این سیم درب‌ها قفل شوند و با چیدن همان سیم درب‌ها باز شوند. برای نصب سیم‌های دزدگیر در این روش این سیم باید چیده شود. بعد از چیده شدن برای سیم دو سمت وجود دارد. سمت اول چیده شده و سمت دوم سیم چیده شده.

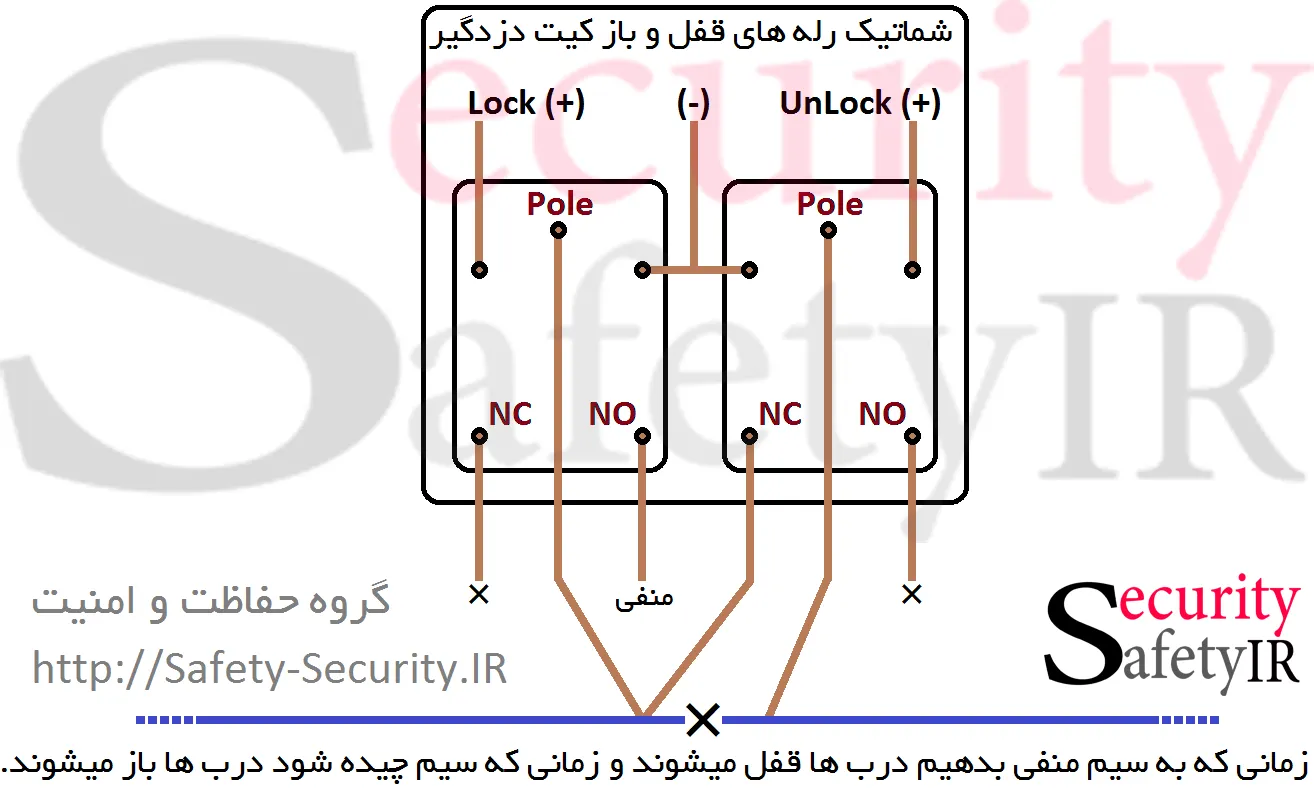

Lock P
شماتیک سیم بندی فرمان قفل و باز دزدگیر به روش تک سیم زانتیایی

روش پنجم (تک سیم عکس زانتیا)

این روش نیز چون برعکس روش تک سیم زانتیا می‌باشد، به روش عکس زانتیا شهرت دارد. این روش زمانی استفاده می‌شود که یک عدد سیم در خودرو وجود داشته باشد که با تحریک منفی به این سیم درب‌ها باز شوند و با چیدن همان سیم درب‌ها قفل شوند. برای نصب سیم‌های دزدگیر در این روش این سیم باید چیده شود. بعد از چیده شدن برای سیم دو سمت وجود دارد. سمت اول چیده شده و سمت دوم سیم چیده شده.

UnLock P
شماتیک سیم بندی فرمان قفل و باز دزدگیر به روش تک سیم عکس زانتیایی

تشریح بخش قفل مرکزی دزدگیر

ما قبلاً آموزش جامع نحوه کار کردن رله را توضیح داده‌ایم (حتماً مطالعه کنید). بنابراین ما در نظر می‌گیریم که شما آموزش جامع رله را مطالعه کردید و از توضیح مجدد خودداری کرده و به تشریح بخش قفل مرکزی دزدگیر می‌پردازیم. همه دزدگیرها دو عدد رله را برای قفل و باز شدن درب‌های خودرو در نظر گرفته‌اند. تحریک پایه‌های بوبین این دو عدد رله داخل خود کیت و توسط فرمان قفل و باز دستگاه دزدگیر انجام می‌شود. ولی پایه‌های NC، NO و COM این دو رله را به عهده نصاب گذاشته‌اند. بنابراین هر دزدگیر شش عدد سیم با نام‌های Lock(NO)، Lock(COM)، Lock(NC)، unLock(NO)، unLock(COM) و unLock(NC) برای شما قرار داده است. این سیم‌ها عمدتاً رنگ بندی ثابتی دارند ولی بعضی از شرکت‌های سازنده رنگ بندی خاص خودشان را انجام می‌دهند.

جدول مفهومی نصب قفل مرکزی دزدگیر

سیم‌های دزدگیر
(بر اساس نام)
روش اول
(به پمپ)
روش دوم
(پژویی)
روش سوم
(۲۰۶)
روش چهارم
(تک سیم زانتیایی)
روش پنجم
(تک سیم عکس زانتیایی)
Lock(NO) مثبت منفی مثبت منفی قطع
Lock(COM) پمپ سیم قفل مرکز سمت پمپ سمت اول سیم قطع شده سمت اول سیم قطع شده
Lock(NC) منفی قطع سمت کامپیوتر / قفل مرکز قطع سمت دوم سیم قطع شده
unLock(NO) مثبت منفی مثبت قطع منفی
unLock(COM) پمپ سیم قفل مرکز سمت پمپ سمت دوم سیم قطع شده سمت دوم سیم قطع شده
unLock(NC) منفی قطع سمت کامپیوتر / قفل مرکز سمت اول سیم قطع شده قطع

جدول نصب قفل مرکزی دزدگیرهای متداول

سیم‌های دزدگیر
(رنگ‌بندی متداول)
روش اول
(به پمپ)
روش دوم
(پژویی)
روش سوم
(۲۰۶)
روش چهارم
(تک سیم زانتیایی)
روش پنجم
(تک سیم عکس زانتیایی)
زرد مثبت منفی مثبت منفی قطع
سفید پمپ سیم قفل مرکز سمت پمپ سمت اول سیم قطع شده سمت اول سیم قطع شده
نارنجی منفی قطع سمت کامپیوتر / قفل مرکز قطع سمت دوم سیم قطع شده
زرد/مشکی مثبت منفی مثبت قطع منفی
سفید/مشکی پمپ سیم قفل مرکز سمت پمپ سمت دوم سیم قطع شده سمت دوم سیم قطع شده
نارنجی/مشکی منفی قطع سمت کامپیوتر / قفل مرکز سمت اول سیم قطع شده قطع

جدول نصب قفل مرکزی دزدگیر ماجیکار

سیم‌های دزدگیر
(ماجیکار)
روش اول
(به پمپ)
روش دوم
(پژویی)
روش سوم
(۲۰۶)
روش چهارم
(تک سیم زانتیایی)
روش پنجم
(تک سیم عکس زانتیایی)
سبز/سفید مثبت منفی مثبت منفی قطع
سبز پمپ سیم قفل مرکز سمت پمپ سمت اول سیم قطع شده سمت اول سیم قطع شده
سبز/مشکی منفی قطع سمت کامپیوتر / قفل مرکز قطع سمت دوم سیم قطع شده
زرد/سفید مثبت منفی مثبت قطع منفی
زرد پمپ سیم قفل مرکز سمت پمپ سمت دوم سیم قطع شده سمت دوم سیم قطع شده
زرد/مشکی منفی قطع سمت کامپیوتر / قفل مرکز سمت اول سیم قطع شده قطع

جدول نصب قفل مرکزی دزدگیر ایزیکار

سیم‌های دزدگیر
(ایزیکار)
روش اول
(به پمپ)
روش دوم
(پژویی)
روش سوم
(۲۰۶)
روش چهارم
(تک سیم زانتیایی)
روش پنجم
(تک سیم عکس زانتیایی)
قهوه‌ای مثبت منفی مثبت منفی قطع
سبز پمپ سیم قفل مرکز سمت پمپ سمت اول سیم قطع شده سمت اول سیم قطع شده
نارنجی منفی قطع سمت کامپیوتر / قفل مرکز قطع سمت دوم سیم قطع شده
قرمز مثبت منفی مثبت قطع منفی
زرد پمپ سیم قفل مرکز سمت پمپ سمت دوم سیم قطع شده سمت دوم سیم قطع شده
مشکی منفی قطع سمت کامپیوتر / قفل مرکز سمت اول سیم قطع شده قطع

جدول نصب قفل مرکزی برای همه دزدگیرها

سیم‌های دزدگیر
(بر اساس نام)
سیم‌های دزدگیر
(رنگ‌بندی متداول)
سیم‌های دزدگیر
(ماجیکار)
سیم‌های دزدگیر
(ایزیکار)
روش اول
(به پمپ)
روش دوم
(پژویی)
روش سوم
(۲۰۶)
روش چهارم
(تک سیم زانتیایی)
روش پنجم
(تک سیم عکس زانتیایی)
Lock(NO) زرد سبز/سفید قهوه‌ای مثبت منفی مثبت منفی قطع
Lock(COM) سفید سبز سبز پمپ سیم قفل مرکز سمت پمپ سمت اول سیم قطع شده سمت اول سیم قطع شده
Lock(NC) نارنجی سبز/مشکی نارنجی منفی قطع سمت کامپیوتر / قفل مرکز قطع سمت دوم سیم قطع شده
unLock(NO) زرد/مشکی زرد/سفید قرمز مثبت منفی مثبت قطع منفی
unLock(COM) سفید/مشکی زرد زرد پمپ سیم قفل مرکز سمت پمپ سمت دوم سیم قطع شده سمت دوم سیم قطع شده
unLock(NC) نارنجی/مشکی زرد/مشکی مشکی منفی قطع سمت کامپیوتر / قفل مرکز سمت اول سیم قطع شده قطع

شاد باشید…
