آموزش تبدیل آیینه های 206 تیپ2 به تیپ 5
در این ساعت گروه حفاظت و امنیت برای شما دوستان و همراهان گرامی آموزش تبدیل آیینه های 206 تیپ2 به تیپ 5 را آموزش میدهد. با ما در ادامه مطلب همراه باشید…
آموزش تبدیل آیینه های 206 تیپ2 به تیپ 5

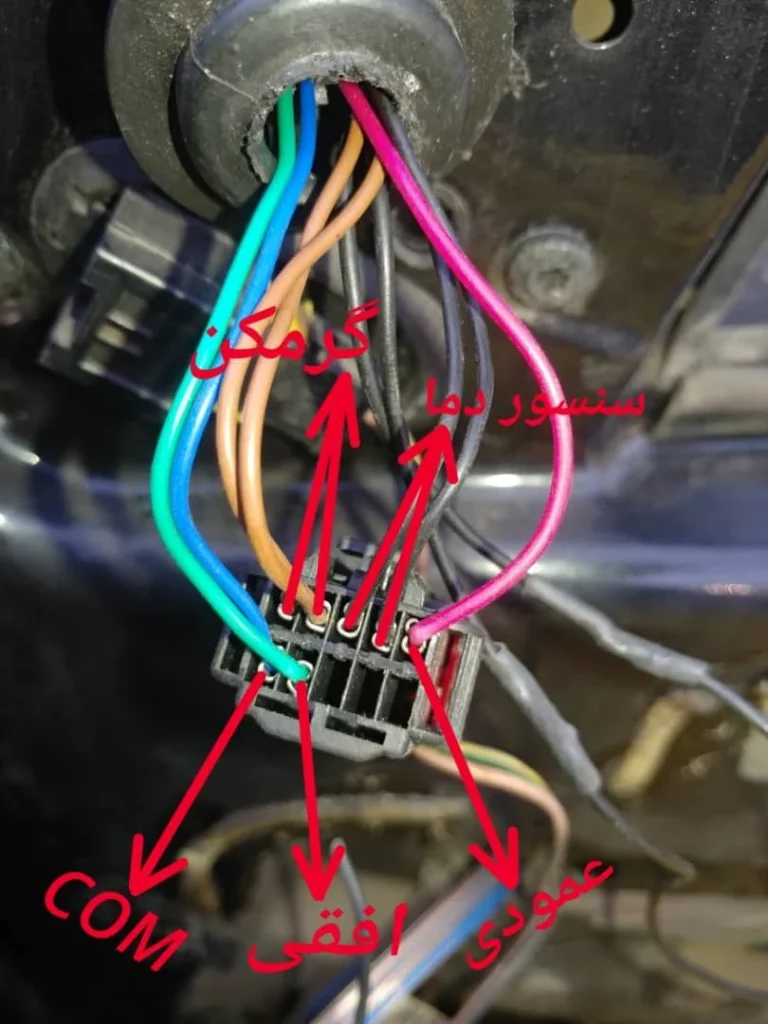

اتصال سیم ها به سوکت داخلی آیینه :

- عمودی –> ردیف بالا خانه اولی از راست
- افقی –> ردیف پایین خانه دومی از چپ
- com –> ردیف پایین خانه اولی از چپ
- سنسور دما –> ردیف بالا خانه دوم و سوم از راست
- گرمکن –> ردیف بالا از چپ خانه اول ودوم

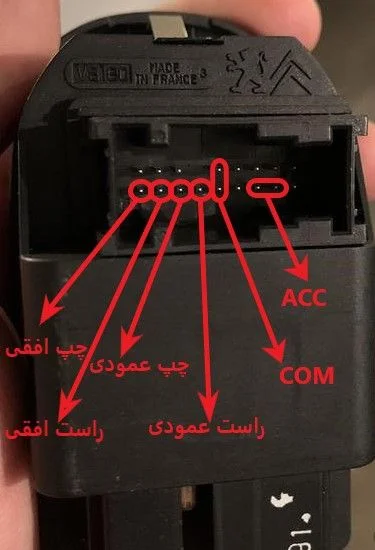

اتصال سوکت اصلی طبق تصویر :

نکات نصب :
- آیینه سمت راست سنسور دما دارد اما آیینه سمت چپ ندارد.
- با این کار بالابر سمت راننده خودکار (Auto) میشود.

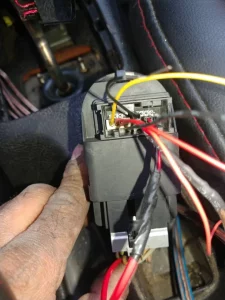

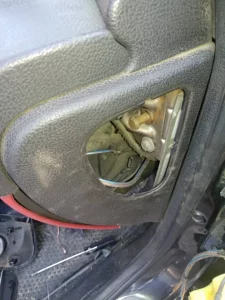

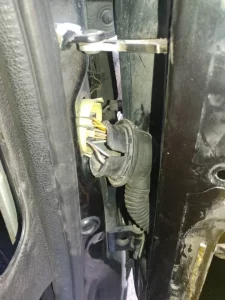

دیگر تصاویر آموزش :

با تشکر از همکار گرامی میثم رضایی که این آموزش را برای سایت حفاظت و امنیت تهیه نمودند.
