نصب دزدگیر پارس CEC

نصب دزدگیر پارس CEC

در این ساعت گروه حفاظت و امنیت آموزش نصب دزدگیر روی اتومبیل پژو پارس مولتی پلکس (پرشیا) را آماده کرده که امیدوارم استفاده لازم رو ببرید…

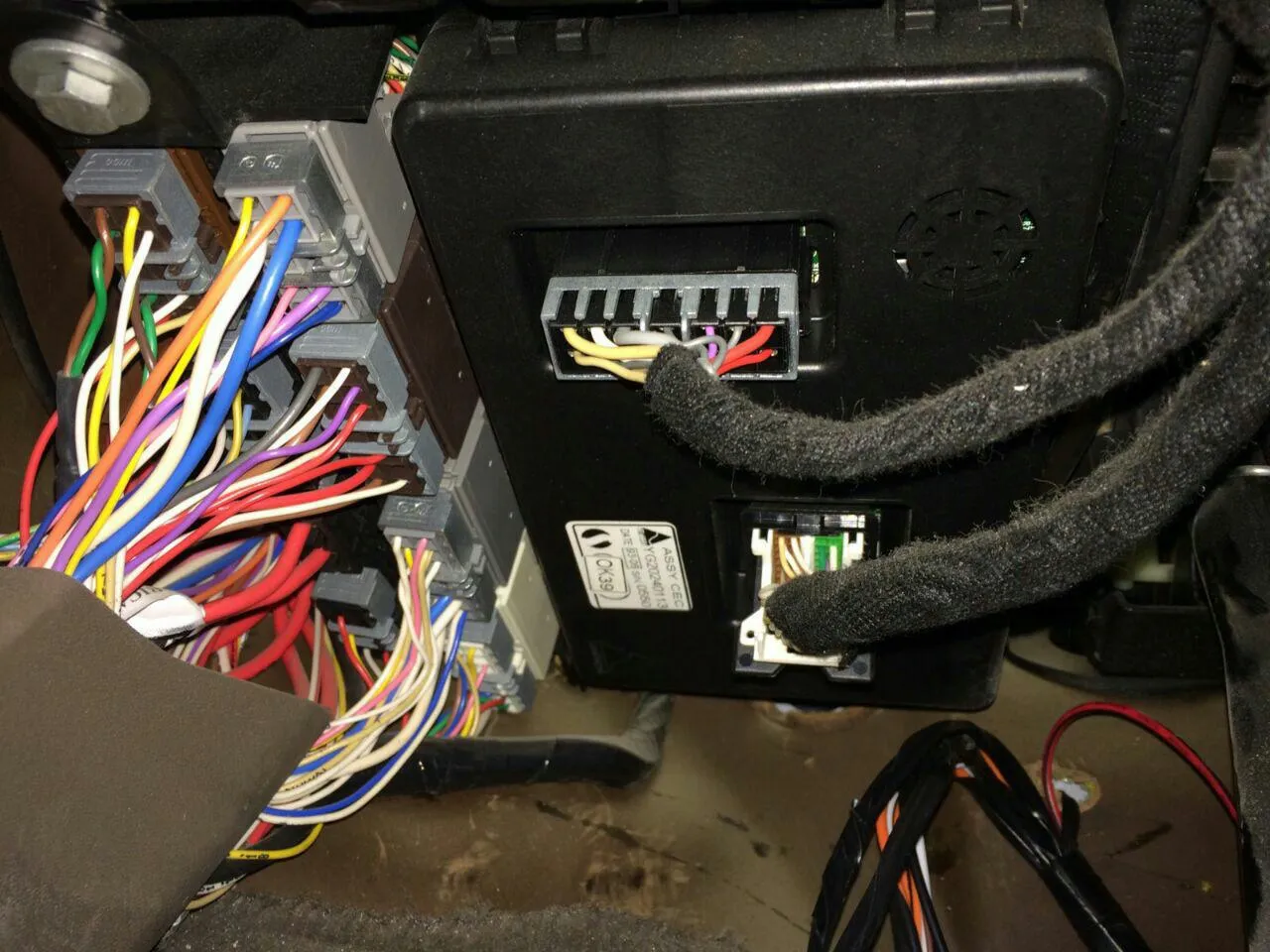

کامپیوتر استفاده شده توی این دست اتومبیل، به شکل زیر میباشد.

Pars Multiplex BSI
Pars Multiplex BSI



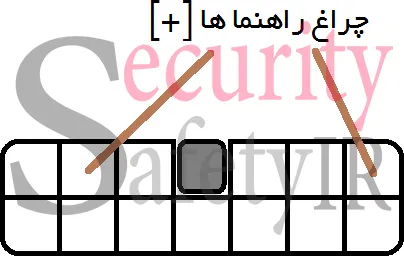

راهنمای نصب دزدگیر:

نکته اول اینکه سیستم قفل و باز دزدگیر رو میشه به صورت تک سیم هم راه اندازی کرد. به این ترتیب که سیم سبز رنگ، واقع در سوکت مشکی وارد شده از درب راننده که در رکاب هستش رو پیدا کنید. حالا اگر به این سیم منفی بدیم، درب ها قفل میشوند و با چیدن این سیم درب ها باز میشوند. (برای آموزش راه اندازی سیستم قفل مرکزی به مطلب “آموزش انواع سیم بندی رله های راه انداز قفل مرکزی در انواع دزدگیر” مراجعه نمایید.) به شکل زیر توجه کنید.

Lock P
شماتیک سیم بندی فرمان قفل و باز دزدگیر به روش تک سیم



نکته دوم اینکه برای لادری ها باید از دو عدد دیود ۴۰۰۷ مطابق شکل زیر استفاده نماییم.

(-) door pin switch
شماتیک نصب لادری



نکته سوم اینکه نصب دزدگیر روی پرشیا تا کنون به چهار روش (بستگی به سیمکشی استفاده شده در ماشین دارد) موجود میباشد.

  1. نصب به سبک پژو پارس معمولی
  2. نصب به سبک ۲۰۶ و رانا
  3. نصب به سبک پژو پارس اکو مکس
  4. نصب مطابق همین مطلب ارائه شده

راه اندازی آینه تاشو پارس CEC (کلاس ۱۵) با دزدگیر

سیم بندی رله های راه انداز قفل مرکزی در انواع دزدگیر

معرفی جامع و نحوه کارکرد رله

معرفی جامع دیود
