رله نوعی کلید الکتریکی سریع یا بی‌درنگ است که با هدایت یک مدار الکتریکی دیگر باز و بسته می‌شود. روش کنترل باز و بسته شدن این کلید الکتریکی به صورت‌های مختلف مکانیکی، حرارتی، مغناطیسی، الکترواستاتیک و… می‌باشد. این قطعه را ژوزف هانری در سال ۱۸۳۵ میلادی اختراع کرد.

معرفی جامع و نحوه کارکرد قطعه جالب رله

از آنجا که رله‌ها می‌توانند جریانی قوی‌تر از جریان ورودی را هدایت کند، به معنی وسیع‌تر می‌توان آن‌ها را نوعی تقویت کننده نیز دانست.

در گذشته رله‌ها معمولاً با سیم‌پیچ ساخته می‌شد و از جریان برق برای تولید میدان مغناطیسی و باز و بسته کردن مدار سود می‌برد. امروزه بسیاری از رله‌ها به صورت حالت جامد ساخته می‌شوند و اجزای متحرک ندارند.

در ادامه مبحث رله‌ها با گروه حفاظت و امنیت همراه باشید…

car alarm relay 12v

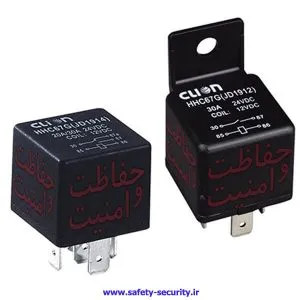

رله ۱۲ ولت دزدگیر اتومبیل

رله‌ها انواع بسیار زیادی دارند (از قبیل رله‌های قدرت، سنجشی و…) که در این جا تنها رله ۱۲ ولتی مورد بحث قرار می‌گیرد.

شما در تصویر زیر نحوه کلی عملکرد رله‌را می‌بینید:

Rlay
Rlay

در حالت عادی پایه‌های POLE و (NC (Normal Close به هم متصل هستند، که با اتصال جریان برق به پایه‌های COIL ، پایه PLOE به پایه (NO (Normal Open متصل خواهد شد.

پایه‌های relay دوازده ولتی

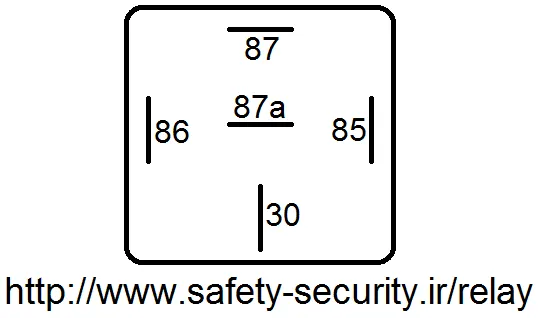

اولین تصویر همین مطلب، تصویر رله ۱۲ ولتی موجود در دزدگیرهای اتومبیل می‌باشد که شماتیک و نام پایه‌های آن به شرح زیر است:

  1. پایه ۳۰ = POLE
  2. پایه ۸۵ = COIL
  3. پایه ۸۶ = COIL
  4. پایه ۸۷ = NO
  5. پایه NC = 87a
رله 12 ولت
رله ۱۲ ولت

Relay M
رله ۱۲ ولت کوچک

Lock and UnLock Relay

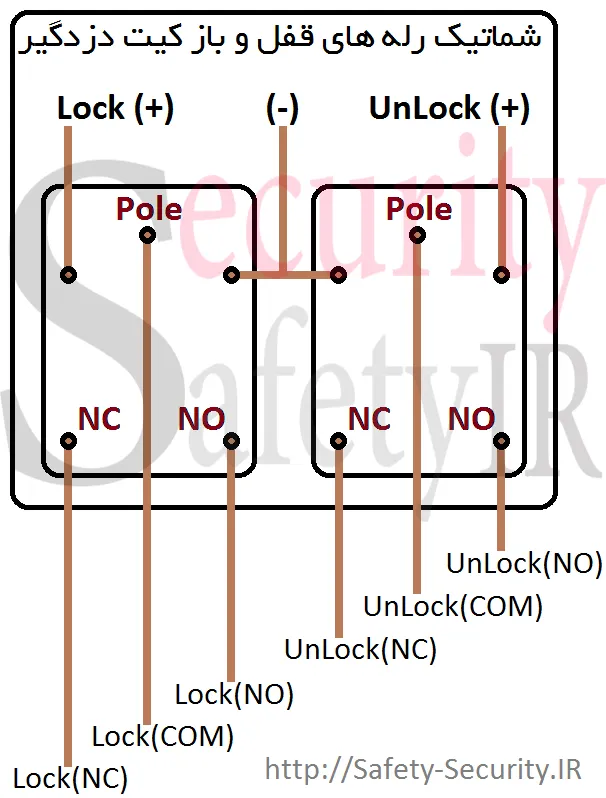

شماتیک رله‌های فرمان قفل و باز دزدگیرها

Lock P

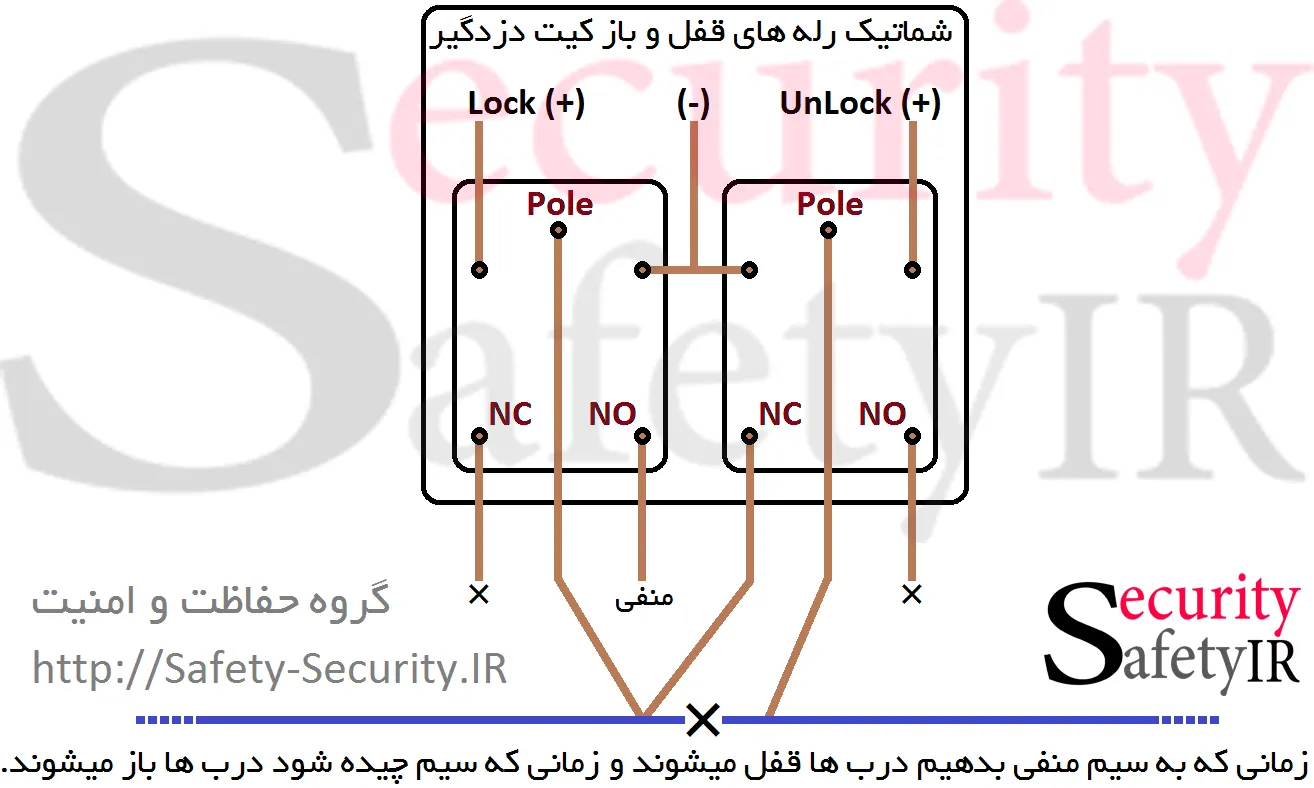

شماتیک سیم‌بندی فرمان قفل و باز دزدگیر به روش تک سیم

UnLock P

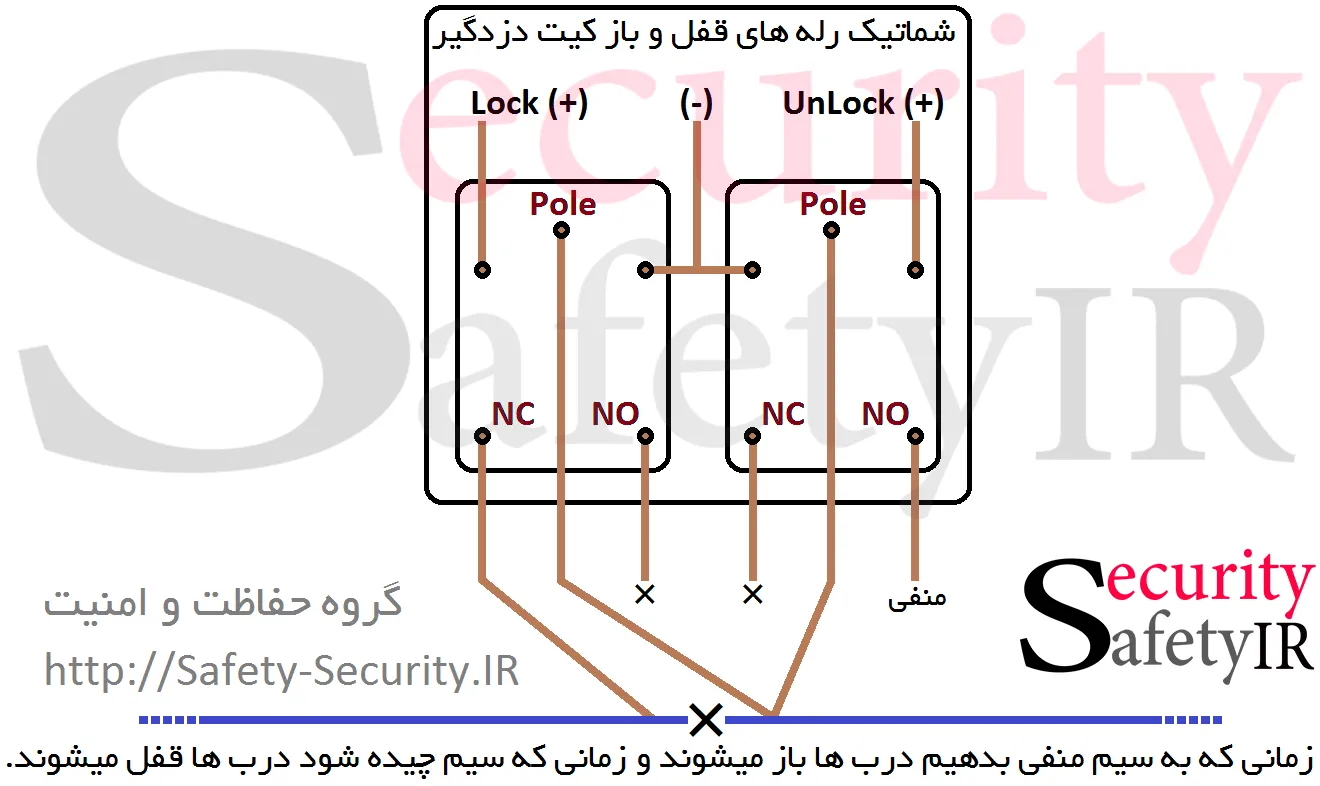

شماتیک سیم‌بندی فرمان قفل و باز دزدگیر به روش تک سیم
