راهنمای نقشه سیم‌کشی مدل ۷۷۷ دزدگیر سیلورین

راهنمای نقشه سیم‌کشی مدل ۷۷۷ دزدگیر سیلورین

در این ساعت گروه حفاظت و امنیت راهنمای کامل و فارسی نقشه سیم‌بندی دزدگیر سیلورین مدل ۷۷۷ استارتی را برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده راهنمای کاربردی در ادامه مطلب با ما همراه باشید.



سیم‌بندی دزدگیر سیلورین

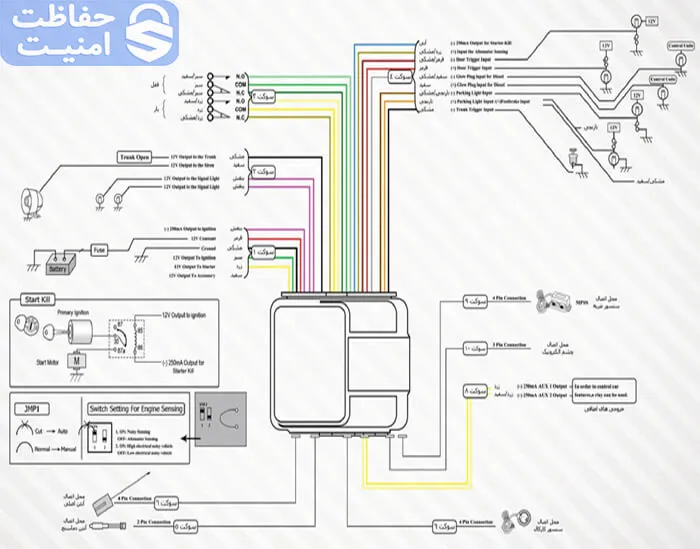

دیاگرام سیم‌بندی دزدگیر سیلورین ۷۷۷ (silverene)



راهنمای کانکتورها در نقشه‌ی سیم‌بندی دزدگیر سیلورین



سوکت شماره ۱ (CN1)

  1. سيم سفيد: خروجی مثبت پله دوم بخاری و کولر
  2. سیم زرد: خروجی مثبت استارت
  3. سیم سبز: (خروجی / ورودی) مثبت پله دوم کوئل
  4. سیم مشکی: ورودی بدنه یا همان منفی
  5. سیم قرمز: ورودی برق دائم سوییچ
  6. سيم بنفش: این سیم همزمان با برق دار شدن سیم سبز همین سوکت، خروجی منفی ارسال می‌نماید.

نکته: در صورت نصب رله قطع برق سیم سبز به سمت سوئیچ (قبل از رله) نصب شود.



سوکت شماره ۲ (CN2)

  1. سیم بنفش: خروجی مثبت راهنمای اتومبیل
  2. سیم بنفش: خروجی مثبت راهنمای اتومبیل
  3. سیم سفید: خروجی مثبت آژیر
  4. سیم مشکی: خروجی مثبت پمپ صندوق (پران) باز کن



سوکت شماره ۳ (CN3)

در دیاگرام نقشه سیم‌بندی دزدگیر سیلورین ، این کانکتور دارای ۶ پین مربوط به خروجی پمپ و راه‌اندازی سیستم قفل و باز درب‌ها می‌باشد.

  1. زرد/مشکی: مربوط به باز NC
  2. سبز: مربوط به قفل COM
  3. زرد/سفید: مربوط به باز NO
  4. زرد: مربوط به باز NC
  5. سبز/مشکی: مربوط به قفل COM
  6. سبز/سفید: مربوط به قفل NO



سوکت شماره ۴ (CN4)

  1. سيم آبی: خروجی منفی سیم رله قطع کن موتور
  2. سيم زرد/مشکی: ورودی مثبت سیم دينام یا فشنگی روغن
  3. سیم سفید/مشکی: این سیم در اتومبیل‌های دیزل که چراغ گرمکن آن ها مثبت ارسال می‌نماید، به سیم چراغ گرمکن متصل گردد.
  4. سيم سفید: این سیم در اتومبیل‌های دیزل که چراغ گرمکن آن ها مثبت ارسال می‌نماید، به سیم چراغ گرمکن متصل گردد.
  5. سیم قرمز/مشکی: ورودی لادری منفی
  6. سیم قرمز: ورودی لادری مثبت
  7. سیم نارنجی/مشکی: خروجی منفی روشن شدن چراغ‌ها
  8. سیم نارنجی: خروجی مثبت روشن شدن چراغ‌ها
  9. سیم مشکی/سفید: ورودی مثبت پدال ترمز



نکات مهم

  1. از اتصال سیم زرد/امشکی به پله دوم سوئیچ جدا خودداری شود.
