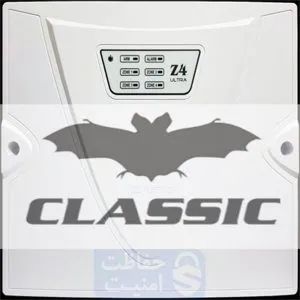

کاتالوگ فارسی دزدگیر اماکنی کلاسیک

در این ساعت گروه حفاظت و امنیت در این ساعت کاتالوگ فارسی دزدگیر اماکنی کلاسیک را برای شما کاربران گرامی تهیه و تدوین کرده است.

پس با ما همراه باشید…

کاتالوگ فارسی دزدگیر اماکنی کلاسیک



نصب دستگاه دزدگیر اماکن کلاسیک

• کانکترهای آنتن، بلندگوی داخلی و ترانس را از جای خود خارج کنید.
• سه عدد ضامن نگهدارنده‌ی فیبر مدار چاپی را کمی به طرف پایین فشار دهید و فیبر مدار چاپی را از جای خود خارج کنید.
• جعبه دستگاه را روی دیوار نصب کنید.
• قبل از جا زدن فیبر مدار چاپی، همه سیم‌ها را وارد دستگاه نمایید.
• فیبر مدار چاپی را با احتیاط سر جای خود قرار دهید. برای این کار ابتدا قسمت بالای فیبر را جا بیندازید (دقت کنید سه عدد پین در سوراخ‌های فیبر قرار گیرد.) سپس سه ضامن نگهدارنده را به طرف پایین فشار دهید و فیبر را جا بیندازید. (دقت کنید سیم بلندگوی داخلی در شیار بالای فیبر قرار گیرد.)
• کانکتر آنتن، بلندگوی داخلی و ترانس را سر جای خود قرار دهید.
• برای کار بهتر گیرنده دستگاه، آنتن را تا انتها بیرون بکشید. سعی کنید دستگاه‌های جانبی (مانند تلفن کننده) را کنار آنتن نصب نکنید.
• اگر مایل به استفاده از آلفا سوییچ برای خاموش کردن دستگاه در شرایط خاص هستید، می‌توانید سیم متصل به کانکتر ALPHA SW را از وسط بچینید و دو سر آن را به آلفا سوییچ لحیم کنید. برای این کار ابتدا باید کانکتر را از جای خود خارج کنید. در هنگام خاموش بودن سوییچ بلندگوی داخلی و آژیر و بلندگوی خارجی قطع می‌شود. قسمت‌های دیگر فعال خواهد بود. سمت چپ جعبه شیار مناسب برای نصب آلفا سوییچ وجود دارد.

نکته: دستگاه دارای چندین مسیر برای ورود سیم است. سیم‌ها را به نحوی مرتب نمایید که هیچ کدام از سیم ها به خنک کننده اتصال نکند و از روی مدار رد نشود.

اخطار: دستگاه باید حداقل 20 سانتی‌متر با اشیای اطراف فاصله داشته باشد،این فاصله برای کار صحیح گیرنده و خنک شدن دستگاه الزامی است.

طرز کار دستگاه دزدگیر اماکنی کلاسیک

دستگاه دارای سه حالت:

1. خاموش(DISARM)
2. روشن (ARM)
3. نیمه فعال (PARTSET)

است که در ادامه شرح داده می‌شود.

1) روشن (ARM)

با فشار دکمه (قفل بسته) ریموت، دستگاه با یک تک آژیر (یک بیپ طولانی در بلندگوی داخلی) روشن می‌شود. چراغ ARM به نشانه‌ی روشن بودن دستگاه روشن خواهد شد. در این حالت همه‌ی زون‌ها فعال خواهند بود. با فشار مجدد این دکمه ریموت، آژیر اضطراری به صورت لحظه‌ای فعال می‌شود.

2) خاموش (DISARM)

با فشار دکمه (قفل باز) ریموت، دستگاه با دو تک آژیر خاموش می‌شود. اگر در هنگام روشن بودن دستگاه آلارم داشته باشد، با یک تک آژیر اضافه این موضوع را اعلام می‌کند. در حالت خاموش اگر زون در 4 وضعیت 24 ساعته باشد، در صورت تحریک آن، دستگاه یک بار آلارم می‌دهد. در این حالت با فشار دکمه (قفل باز) ریموت، آلارم قطع می‌شود و آن زون نیز غیرفعال می‌شود. برای فعال شدن آن زون کافی است دستگاه یک بار روشن و خاموش شود.

3) نیمه فعال (PARTSET)

با فشار دکمه (آژیر بدون صدا) ریموت، دستگاه با یک بیپ کوتاه (فقط از بلندگوی داخلی) نیمه فعال می‌شود. در این حالت فقط زون 1 و 2 فعال خواهد بود. اگر زون در حالت 24 ساعته باشد در این وضعیت نیز فعال خواهد بود. در این حالت چراغ ARM به صورت چشمک زن در خواهد آمد.

نکته: اگر یکی از زون‌ها باز بماند، دستگاه برای آن 2 دوره آژیر می زند و سپس آن زون را از مدار خارج می کند هر زمان که آن زون بسته شود دوباره به مدار باز می گردد باز و بسته شدن زون می تواند به دفعات موجب آلارم شود.

امکانات ویژه دزدگیر اماکنی کلاسیک

1) زون بی‌سیم WIRELESS

این زون برای ارتباط مستقیم دستگاه با مگنت یا چشم یا شاسی اضطراری بی‌سیم طراحی شده است. این زون در حالت نیمه فعال نیز فعال است. تحریک شدن این زون توسط چراغ زون 2 نمایش داده می‌شود.

2) حفاظت مضاعف

در حالت روشن اگر فیوز AUX بسوزد، دستگاه آلارم خواهد داد. این ویژگی برای مقابله با ایجاد اتصال در سیم‌کشی مفید است.

توضیح: در صورتی که به محض روشن کردن، دستگاه آژیر می‌زند، سالم بودن فیوز AUX را بررسی کنید (هرگز از سیم به جای فیوز استفاده نکنید.)

3) هشدار قطع برق

در هنگام روشن بودن دستگاه دزدگیر اماکن اگر برق شهر به طور پیوسته بیش از 4 ساعت (حدود چهار و نیم ساعت) قطع شود، دستگاه آلارم خواهد داد. برای فعال کردن این ویژگی به بخش برنامه ریزی مراجعه کنید.

4) شاسی LRN

دستگاه مجهز به شاسی کوچک LRN در روی مدار است که در صورت مفقود شدن ریموت‌ها می‌توان با فشار آن دستگاه را خاموش کرد. از این شاسی برای برنامه ریزی دستگاه نیز استفاده می‌شود.

برنامه ریزی

اضافه کردن ریموت:

1. دستگاه را در حالت خاموش قرار دهید.
2. فیوز AUX را از جای خود خارج کنید.
3. دکمه (قفل باز) ریموت جدید را فشار دهید و نگه دارید.
4. دکمه LRN دستگاه را در یک لحظه فشار دهید.
5. دستگاه با یک بیپ اضافه شدن ریموت را اعلام می‌کند.
6. دکمه ریموت را رها کنید.
7. فیوز AUX را در جای خود قرار دهید.

نکته: برای اضافه کردن بیش از یک ریموت مراحل 3 تا 6 را تکرار کنید.

نکته: برنامه دستگاه ظرفیت 8 ریموت متفاوت را داراست.

نکته: در صورت پر بودن حافظه دستگاه فقط LEDARM یک چشمک می‌زند.

حذف همه ریموت‌ها:

1. برق و باتری را از دستگاه قطع کنید.
2. 30 ثانیه صبر کنید.
3. دکمه LRN دستگاه را فشار دهید و نگه دارید.
4. برق و باتری را وصل کنید.
5. پس از چند ثانیه دکمه LRN را رها کنید.

اکنون کلیه ریموت‌ها حذف و تنظیمات دستگاه به حالت اولیه باز می‌گردد. این کار برای مواقعی که یکی از ریموت‌ها مفقود شده است مناسب می‌باشد. پس از آن باید ریموت‌های موجود را دوباره به دستگاه ست کرد.

تنظیم مدت آژیر:

مدت آژیر دستگاه 2 دقیقه است با روش زیر این زمان به مدت 7 دقیقه تغییر می‌کند.

1. دستگاه را در حالت خاموش قرار دهید (DISARM).
2. از سالم بودن فیوز AUX مطمئن شوید.
3. سپس دکمه LRN را فشار داده و نگه دارید.
4. دکمه (آژیر بدون صدا) یکی از ریموت ها را یک لحظه فشار دهید.
5. دکمه LRN را رها کنید.
6. دستگاه با یک بیپ تغییر برنامه را اعلام می‌کند.

تکرار مراحل فوق برنامه را به حالت اولیه بر می‌گرداند (با 2 بیپ).

هشدار قطع برق:

دستگاه می‌تواند در حالت فعال در صورتی که برق شهر بیش از 4.5 ساعت قطع شود با یک دوره آلارم احتمال خرابکاری را هشدار دهد. این ویژگی غیرفعال است برای فعال کردن آن باید:

1. دستگاه را در حالت خاموش قرار دهید (DISARM).
2. از سالم بودن فیوز AUX مطمئن شوید.
3. سپس دکمه LRN را فشار داده و نگه دارید.
4. دکمه (قفل بسته) یکی از ریموت‌ها را یک لحظه فشار دهید.
5. دکمه LRN را رها کنید.
6. دستگاه با یک بیپ تغییر برنامه را اعلام می‌کند.

تکرار مراحل فوق برنامه دستگاه را به حالت اولیه برمی‌گرداند (با 2 بیپ).

خروجی منفی OUT

خروجی منفی می‌تواند به عنوان فرمان در باز کن یا فرمان روشن بودن دستگاه مورد استفاده قرار گیرد. سازنده این خروجی را در حالت در باز کن قرار داده برای تغییر آن باید:

1. دستگاه را در حالت خاموش قرار دهید (DISARM).
2. از سالم بودن فیوز AUX مطمئن شوید.
3. سپس دکمه LRN را فشار داده و نگه دارید.
4. دکمه (زنگوله) یکی از ریموت‌ها را یک لحظه فشار دهید.
5. دکمه LRN را رها کنید.
6. دستگاه با یک بیپ تغییر برنامه را اعلام می‌کند.

تکرار مراحل فوق برنامه دستگاه را به حالت اولیه برمی‌گرداند (با 2 بیپ).

نکته: در این حالت کلید (زنگوله) به جای در بازکن آژیر لحظه‌ای ایجاد می‌کند.



زون 24 ساعته (ZONE 4)

زون 4 می‌تواند به صورت 24 ساعته فعال باشد. (این حالت برای اتصال دستگاه به پدال اعلام خطر یا دتکتور اعلام حریق یا … مفید است.) برای فعال کردن این ویژگی باید:

1. دستگاه را در حالت خاموش قرار دهید (DISARM).
2. از سالم بودن فیوز AUX مطمئن شوید.
3. سپس دکمه LRN را فشار داده و نگه دارید.
4. دکمه (قفل بسته) و (آژیر بدون صدا) یکی از ریموت‌ها را به طور همزمان یک لحظه فشار دهید.
5. دکمه LRN را رها کنید.
6. دستگاه با یک بیپ تغییر برنامه را اعلام می‌کند.

تکرار مراحل فوق دستگاه را به حالت اولیه برمی‌گرداند (با 2 بیپ).

تک آژیر (CHRIP):

دستگاه می‌تواند به روش‌های زیر تک آژیر بزند:

• بلندگوی داخلی و SIREN
• بلندگوی داخلی و SIREN و SP
• فقط بلندگوی داخلی

سازنده دستگاه را در حالت الف قرار داده برای تغییر آن می‌بایست:

1. دستگاه را در حالت خاموش قرار دهید (DISARM).
2. از سالم بودن فیوز AUX مطمئن شوید.
3. سپس دکمه LRN را فشار داده و نگه دارید.
4. دکمه (قفل بسته) یکی از ریموت‌ها را یک لحظه فشار دهید.
5. دکمه LRN را رها کنید.
6. دستگاه تک آژیر برنامه ریزی شده را پخش می‌کند.

با تکرار مراحل فوق می‌توان هر یک از حالات الف، ب، ج را انتخاب نمود.

دینگ دانگ (CHIME)

زون 1 (Z1) می‌تواند دارای دینگ دانگ باشد. در این صورت با تحریک این زون دستگاه یک دینگ دانگ پخش می‌کند. استفاده کننده می‌تواند هر زمان که بخواهد این ویژگی را فعال یا غیرفعال کند کافیست:

1. دستگاه را در حالت خاموش قرار دهید (DISARM).
2. دکمه (قفل بسته) و (آژیر بدون صدا) یکی از ریموت‌ها را به طور همزمان یک لحظه فشار دهید.
3. دستگاه با یک دینگ دانگ فعال شدن CHIME را اعلام می‌کند.
