در این ساعت گروه حفاظت و امنیت اطلاعات کاملی درباره معرفی کامل و نحوه نصب دزدگیر اماکن سیماران مدل SM-P6416 را برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده این راهنمای کامل در ادامه با ما همراه باشید.

معرفی کامل و نحوه نصب دزدگیر اماکن سیماران



دزدگیر اماکن بی‌سیم هوشمند سیماران اطلاعات آلارم را از طریق شبکه ارتباطی تلفن انتقال داده و از راه دور قابل کنترل می‌باشد. عملکرد کامل، انعطاف پذیری تنظیمات، محافظت قوی و نصب آسان، دستگاه مذکور را برای استفاده در محل‌هایی از قبیل: مغازه‌ها، کارخانه‌ها، بانک‌ها، مدارس، بیمارستان‌ها و غیره ایده آل کرده است.

مشخصات:

  • ۲۰ ناحیه قابل کنترل: ۱۶ ناحیه بی‌سیم، ۴ ناحیه باسیم
  • دارای نمایشگر LCD
  • توانایی ارتباط اتوماتیک با موبایل یا تلفن ثابت به منظور اعلام هشدارهای صوتی در زمان وقوع آلارم
  • توانایی ارسال هشدار صوتی به ۵ شماره تلفن
  • دارای ۷ رمز عبور: یک رمز برای کاربر، یک رمز برای وضعیت اجبار (Duress)، پنج رمز برای عملیات‌های کاربری
  • دارای ریموت‌های کدلرنینگ
  • توانایی استفاده از حداکثر پنج ریموت
  • فعال و غیرفعال شدن توسط ریموت کنترل، تلفن، صفحه کلید
  • حالت‌های هشدار: هشدار آژیر (Bell)، زنگ هشدار صوتی
  • فعال یا غیرفعال کردن اتوماتیک مرکز دزدگیر از طریق برنامه‌ریزی زمانی
  • بازگشت به پیش فرض کارخانه به صورت نرم افزاری و سخت افزاری
  • توانایی ثبت ۴۰ رویداد اخير
  • نظارت سیستم بر قطع برق AC، ضعیف شدن باتری و مشکل احتمالی خط تلفن
  • قابلیت ضبط صدا و پیغام صوتی کاربر به مدت ۲۰ ثانیه
  • دارای رله خروجی قابل برنامه‌ریزی
  • دارای آشکارساز (Anti – tamper) (هشدار در صورت باز شدن پنل)
  • قابلیت شنیدن صدای محیط از طریق تلفن در صورت نیاز

تعریف اصطلاحات دزدگیر اماکن سیماران :

Detector (آشکارساز):

وسیله‌ای که ورود به حریم مورد نظارت را به صورت خودکار و توسط روش‌های الکترومکانیکی آشکار می‌سازد و توسط سیگنالی به صورت بی‌سیم یا باسیم به مرکز اطلاع می‌دهد.

Zone (ناحیه):

ناحیه‌ای که در آن آشکارساز یا گروهی از آشکارسازها قادر به ردیابی جسم متحرک می‌باشند.

Bypass:

غیرفعال کردن موقت یک ناحیه.

Arm-away:

وضعیت مسلح هنگام ترک محل: در این حالت تمام نواحی، به جز نواحی Bypass شده، در وضعیت مسلح قرار می‌گیرند.

Arm-stay:

وضعیت مسلح در شب. تمام نواحی به جز نواحی فعال (active zone) و یا نواحی Bypass شده وضعیت مسلح قرار می‌گیرند.

Disarm:

غیر مسلح کردن تمامی نواحی ورود / خروج، نواحی فعال (Active zone) و نواحی perimeter. بقیه نواحی همچنان در وضعیت مسلح قرار دارند.

۲۴Hour zone:

بدون توجه به مسلح یا غیرمسلح بودن سیستم، همواره فعال می‌باشد که معمولا در اعلام خطر آتش، گاز و یا هشدارهای اضطراری کاربرد دارد.

Center Station Receiver:

مرکز فوریت‌های پلیسی، ایستگاه دریافت هشدار می‌باشد که می‌تواند اطلاعات هشدار را منتقل کرده و ایستگاه می‌تواند بعد از دریافت هشدار یکسری کارهای تعیین شده را انجام دهد.

Entry delay:

تاخیر ورود; مدت زمانی که کاربر برای ورود به ناحیه آشکارسازی و غیرمسلح نمودن و دستگاه قبل از هشدار سیستم فرصت دارد. بعد از به سررسیدن این زمان، در صورت غیرفعال نشدن دزدگیر توسط کاربر، مرکز هشدار خواهد داد. مثلا اگر این زمان ۱۰ ثانیه تنظیم شده باشد، کاربر پس از ورود به ناحیه آشکارسازی ۱۰ ثانیه فرصت دارد خود را به مرکز دزدگیر رسانده و سیستم را غیرفعال کند. اگر این زمان .. ثانیه تعریف شود سیستم بلافاصله پس از آشکارسازی آژیر خواهد کشید. نواحی که این مدت زمان در آن‌ها اعمال می‌شود، نواحی ورود / خروج (Entry / Exit) و نواحی فعال (active zone) می‌باشند.

Exit delay:

تاخیر خروج: زمانی که کاربر برای ترک ناحیه‌ی آشکارسازی قبل از فعال شدن سیستم فرصت دارد. نواحی با تاخیر خروج پس از گذشت این زمان فعال می‌شوند. نواحی که این مدت زمان در آن‌ها اعمال می‌شود، نواحی ورود / خروج (Entry / Exit) و نواحی فعال (active zone) می‌باشند.

Duress password:

رمز عبور هنگامیکه کاربر را مجبور کنند که پنل مرکزی را غیرفعال کند ( سرقت به عنف). کاربر می‌تواند با وارد کردن این رمز کنترل پنل را غیرفعال کرده، اما اطلاعات آلارم را به مرکز فوریت‌ها ارسال نماید بدون آنکه سارق متوجه شود. رمز عبور اجباری جمع آخرین مقدار رمز کاربری بعلاوه یک می‌باشد. مثلا در حالیکه رمز کاربری برابر ۸۸۸۸ می‌باشد، رمز اجباری ۸۸۸۹ می‌باشد (۹=۱+۸) و در حالیکه رمز کاربری ۹۹۹۹ می‌باشد، پسورد اجباری ۹۹۹۰ می‌باشد (۰⇒۱۰=۱+۹) و در حالتیکه رمز به عنوان مثال ۱۲۳۶ باشد، رمز اجباری ۱۲۳۵ می‌باشد (۵=۱+۴).

ملاحظات قبل از استفاده دزدگیر اماکن سیماران:

  • پس از سیم‌کشی کامل، برق AC دستگاه را متصل کنید.
  • لطفا از برق پشتیبان برای هنگامیکه دسترسی به برق AC وجود ندارد استفاده کنید.
  • از جدا کردن قطعات داخلی آشکارسازها و مرکز دزدگیر جدا خودداری نمائید.

مراحل نصب دزدگیر اماکن:

احتیاجات نصب:

  • طرحی را بر اساس نیازمندی‌های کاربر تهیه کرده، سپس در مورد نوع آشکارسازها تصمیم گیری کنید.
  • محل نصب و سیم‌کشی را با توجه به شرایط خاص محل تعیین نموده و مطمئن شوید که محل نصب مرکز دور از دید افراد باشد. بهتر است سیم‌کشی‌ها به شکل پنهان باشد.
  • نقشه سیم بندی و طراحی سیستم را برای کاربردهای بعدی نزد خود نگهداری نمائید.

سیم‌بندی داخلی:

  • جعبه پنل کنترلی را مانند شکل زیر باز کنید.
  • درب خروجی را برای قرار دادن کابل‌ها جدا کنید.دزدگیر اماکن سیماران

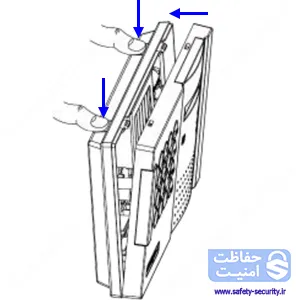

  • دو نقطه نشان داده شده در شکل زیر را فشار داده و کنترل پنل را باز کنید.دزدگیر اماکن سیماران

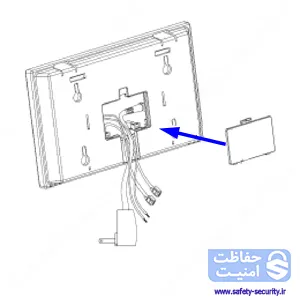

  • پس از سیم‌کشی در جعبه را ببندید.دزدگیر اماکن سیماران



نقشه سیم‌بندی دزدگیر اماکن سیماران:

دزدگیر اماکن سیماران
نقشه سیم‌بندی دزدگیر اماکن سیماران

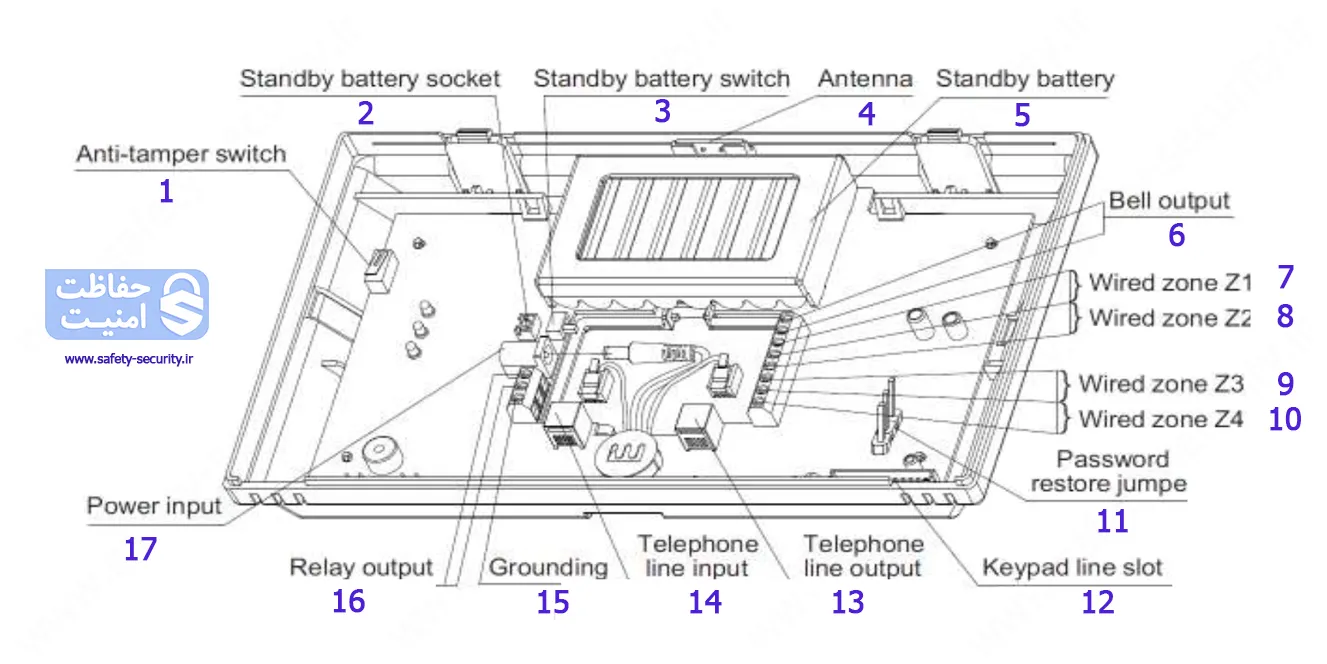

شرح نقشه سیم‌بندی:

  1. ANTI سوییچ
  2. سوکت باتری
  3. سوئیچ باتری
  4. آنتن
  5. باتری
  6. خروجی BELL
  7. ناحیه باسیم Z1
  8. ناحیه باسیم Z2
  9. ناحیه باسیم Z3
  10. ناحیه باسیم Z4
  11. جامپر ریست رمز عبور
  12. خط ارسال صفحه کلید
  13. خروجی خط تلفن
  14. ورودی خط تلفن
  15. زمین
  16. خروجی رله
  17. POWER INPUT



اتصال برق:

  •  آداپتور: ورودی ۱۰۰V – 240VAC 50/60Hz 0.3A، خروجی ۱۲V DC 1A می‌باشد که باید خروجی آداپتور را توسط فیش وصل شود.
  • پنل کنترلی با باتری داخلی ۷٫۲V/1800mAh NH به عنوان پشتیبان، در حالت شارژ کامل می‌تواند تا ۱۴ ساعت سیستم را در حالت Standby روشن نگه دارد و با شارژ کم می‌تواند تا ۱/۵ ساعت سیستم را روشن نگه دارد.
  • هنگامیکه انرژی باتری کم باشد، چراغ نشان‌دهنده Power به صورت سریع چشمک می‌زند. همچنین هنگامیکه ولتاژ برق AC كم شود، چراغ Power آرام چشمک می‌زند و هنگامیکه برق AC و یا باتری در حال کار کرد طبیعی هستند، چراغ انرژی دائم روشن است.
  • هنگامیکه ولتاژ AC و یا انرژی باتری جانشین کم باشد، Buzzer به مدت ۱ دقیقه به صدا در می‌آید.

 پایه‌های خروجی زنگ اخطار (Bell)

  • حداکثر ولتاژ و جریان ترمینال (- ۴۰۰mA / 12vdc (+ Bell می‌باشد.
  • سیم برق زنگ اخطار با آژیر هشدار دهنده را به ترمینال +Bell و -Bell وصل نمائید.
  • هنگامیکه سیستم روشن شده و آماده به کار می‌شود، Bell یک بار به صدا در می‌آید، که نشان دهنده کارکرد صحیح آن است. فعال و غیرفعال کردن زنگ اخطار و تنظیم زمان به صدا درآمدن آن توسط سیستم امکان پذیر می‌باشد.

 اتصال نواحی سیمی

برای استفاده از آشکارسازهای مختلف باسیم، حالت‌های اتصال در زیر نشان داده شده است:

  • در حالت اتصال معمولا بسته آشکار ساز .N.C:دزدگیر اماکن سیماران

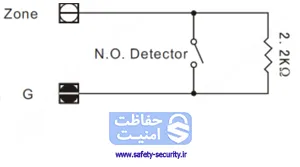

  • در حالت اتصال معمولا باز آشکار ساز .N.O :دزدگیر اماکن سیماران

 اتصال خط تلفن:

  • ورودی خط تلفن را در مرکز دزدگیر به قسمتی که در کنار آن عبارت ” LINE_IN” نوشته شده است متصل کنید.
  • دستگاه تلفن یا فاکس را به ترمینال LINE_OUT متصل کنید. پس از انجام اتصالات مطمئن شوید که عملکرد عادی خط تلفن دچار مشکل نشده باشد.
  • در صفحه نمایشگر پنل کنترلی، هنگامیکه خط تلفن مشکل داشته باشد، حرف “T” در قسمت پایین و سمت راست نمایشگر چشمک زده و برای ۱ دقیقه صدای بازر به گوش می‌رسد که پس از Disarm کردن سیستم، صدا قطع می‌گردد.

 خروجی رله:

حداکثر ظرفیت بار ترمینال رله:

  1. میزان اتصال: ۱۰VA
  2. حداکثر ولتاژ اتصال: ۱۰۰VDC
  3. حداکثر جریان اتصال: ۰٫۵A

نکته: رله می‌تواند در زمان یکی از این سه حالت فعال شود: در زمان خروجی آلارم، در زمان هشدار آتش و در حالت مسلح شدن پنل کنترلی که این کار توسط کاربر و از طریق برنامه‌ریزی سیستم تنظیم می‌گردد (برای انجام این تنظیمات به کاتالوگ کامل دزدگیر اماکن سیماران مراجعه فرمایید.)

نکات نصب پنل کنترلی دزدگیر اماکن سیماران:

  • پنل کنترلی باید در محلی قرار بگیرد که امکان اتصال به برق AC و خط تلفن وجود داشته باشد.
  • جلوی آنتن پنل کنترلی نباید با جسمی مسدود شده باشد.
  • می‌توانید از باتری‌های اضطراری خارجی استفاده نمائید تا مطمئن شوید که پنل مرکزی می‌تواند به صورت نرمال در هنگامیکه برق قطع است کار کند.

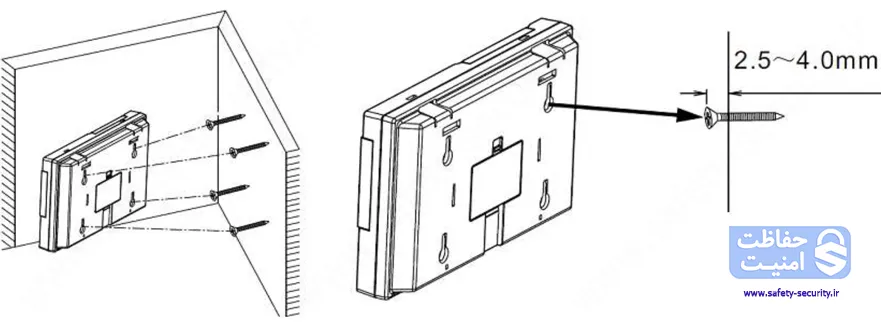

  • پنل مرکزی را با پیچ به دیوار ثابت کنید، فاصله بین جای پیچ‌ها در سطح افق ۱۴۰mm و فاصله بین آن‌ها در سطح عمود ۸۰mm می‌باشد. ابتدا ۴ پیچ را به دیوار متصل کرده و سپس پنل مرکزی را روی آن قرار دهید (مانند شکل زیر).

دزدگیر اماکن سیماران





دانلود کاتالوگ کامل دزدگیر اماکن سیماران
