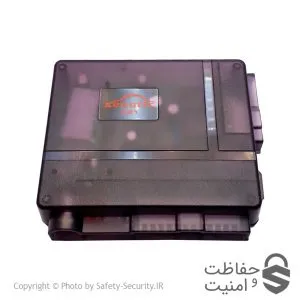

راهنمای نقشه سیم‌بندی دزدگیر تصویری PLC

در این ساعت گروه حفاظت و امنیت راهنمای فارسی و کامل سیم‌بندی دزدگیر تصویری PLC را برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده راهنمای کاربردی در ادامه مطلب با ما همراه باشید.

راهنمای کانکتورها در نقشه‌ی سیم‌بندی دزدگیر تصویری PLC

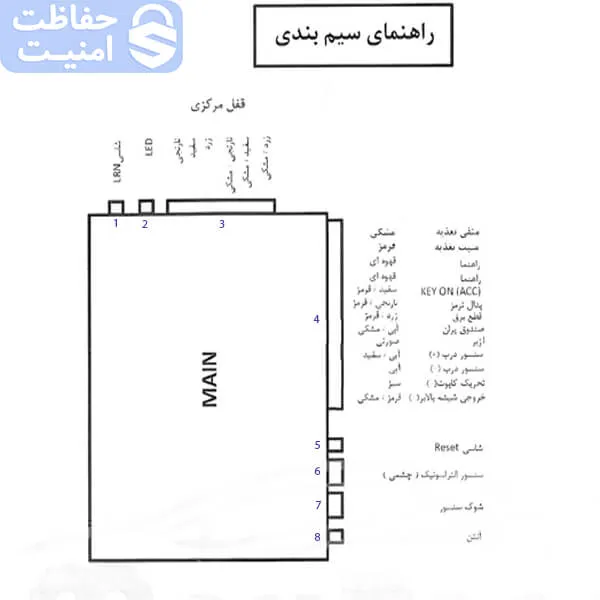

کیت دزدگیر تصویری plc دارای 8 کانکتور می‌باشد که برطبق دیاگرام بالا به شرح زیر می‌باشد:

کانکتور 1 (شاسی LRN)

کانکتور 2 (LED)

کانکتور 3 (خروجی پمپ‌)

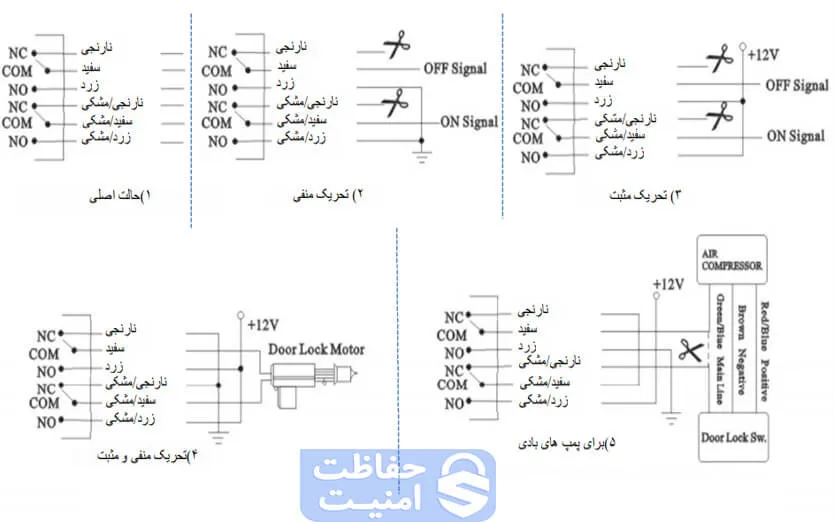

در نقشه سیم‌کشی دزدگیر تصویری plc این کانکتور دارای 6 ورودی به شرح زیر می‌باشد. همچنین در دیاگرام زیر (روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه)به طور کامل روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه شرح داده شده است:

1. نارنجی: مربوط به قفل (NC)
2. سفید: مربوط به قفل (COM)
3. زرد: مربوط به قفل  (NO)
4. نارنجی/مشکی: مربوط به باز (NC)
5. سفید/مشکی: مربوط به باز (COM)
6. زرد/مشکی: مربوط به باز (NO)

کانکتور 4 (سوکت بزرگ) در سیم‌بندی دزدگیر تصویری PLC

• مشکی: منفی تغذیه
• قرمز: مثبت تغذیه
• قهوه‌ای: راهنما
• قهوه‌ای: راهنما
• سفید/قرمز: (KEY ON (ACC
• نارنجی/قرمز: پدال ترمز
• زرد/قرمز: قطع برق
• آبی/مشکی: صندوق پران
• صورتی: آژیر
• آبی/سفید: سنسور درب (+)
• آبی: سنسور درب (-)
• سبز: تحریک کاپوت (-)
• قرمز/مشکی: خروجی شیشه بالابر (-)

کانکتور 5 (شاسی ریست)

کانکتور 6 (سنسور التراسونیک)

کانکتور 7 (شوک سنسور)

کانکتور 8 (ماژول آنتن)
