آموزش نصب دوربین دنده عقب دنا

آموزش نصب دوربین دنده عقب دنا

در این ساعت گروه حفاظت و امنیت به درخواست مکرر دوستان بنا به عدم وجود سیم های دوربین دنده عقب دنا راه اندازی و نصب دوربین دنده عقب دنا را به صورت تصویری تهیه و تدوین نموده است. با ما در ادامه همراه باشید…

سیم‌های دوربین اگر در صندوق عقب نبودند. حتی اگر کانکتور دوربین در سوکت پشت پخش خالی بود. اگر باز کردن پخش و همچنین ردیابی سوکت مذکور برای شما سخت است. این آموزش شما را کمک خواهد کذد

آموزش

در ابتدا باید بگیم که در طی تمامی مراحل کاملا دقت نمایید که فشار نابجا و زیادتر از حد به هیچ یک از قسمت ها وارد نکنید.

همچنین نحوه باز کردن پخش رو رایگان و برای تمامی بازدیدکنندگان عزیز قرار دادیم ولی قسمت ردیابی سوکت و محل دقیق اتصال سیم تصویر رو مخصوص اعضای ویژه سایت قرار دادیم که بعد از وارد شدن به سایت قابل مشاهده هستند.

نصب دوربین دنده عقب دنا

توضیحات هر تصویر، در کپشن (زیر همان تصویر) قابل مشاهده‌ است.

بارکردن سیستم پخش

Dena Back Camera
ابتدا قسمت پایین، کنار دنده را باز نمایید.



Dena Back Camera
سپس باید دریچه های هوا رو باز نمایید. فقط دقت کنید که از پایین دریچه اقدام به باز کردن نمایید.



Dena Back Camera
حال باید چنین وضعیتی رو داشته باشید…



Dena Back Camera
حالا این قسمت رو باز کنید و کاملا در بیاورید، چون دو تا پیچ رو باید باز کنید.



Dena Back Camera
پس از بیرون آوردن کشو، دو تا پیچ بالا رو باز کنید.



Dena Back Camera

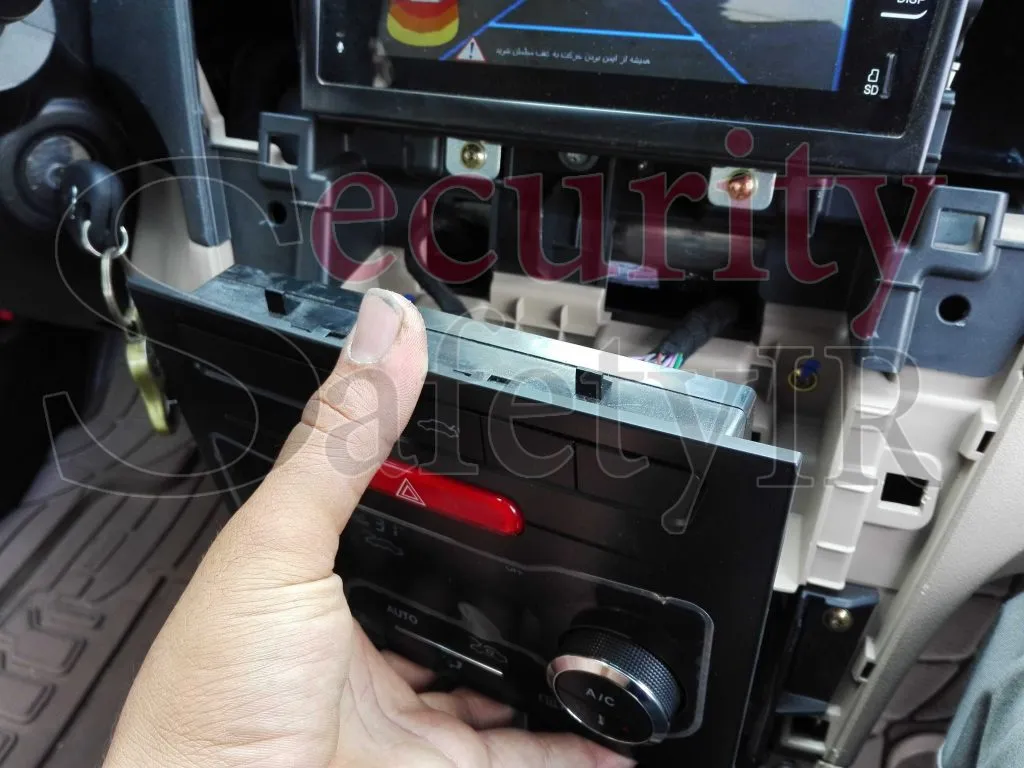

حالا پنل کنترل کولر و بخاری رو در بیاورید.



Dena Back Camera
حالا دو تا پیچ در پایین مانیتور هستش که باید باز بشه و دو تا پیچ هم در طرفین مانیتور هست که باید باز کنید.



Dena Back Camera
هنوز هم دو تا پیچ دیگه مونده که زیر اون قسمتی که متن IKCO نوشته شده، قرار داره. پس اون رو هم با احتیاط باز کنید.



Dena Back Camera
حالا این دو تا پیچ رو هم باز کنید.

نصب قسمت تخصصی دوربین دنده عقب

Dena Back Camera
حالا باید این وضعیت رو داشته باشید. خب دیگه باید مانیتور رو دربیارید تا به سوکت های پشت پخش دسترسی داشته باشید.

مخصوص اعضا، کلیک کنید!

مخصوص اعضا، کلیک کنید!

مخصوص اعضا، کلیک کنید!

نتیجه نهایی کار

Dena Back Camera

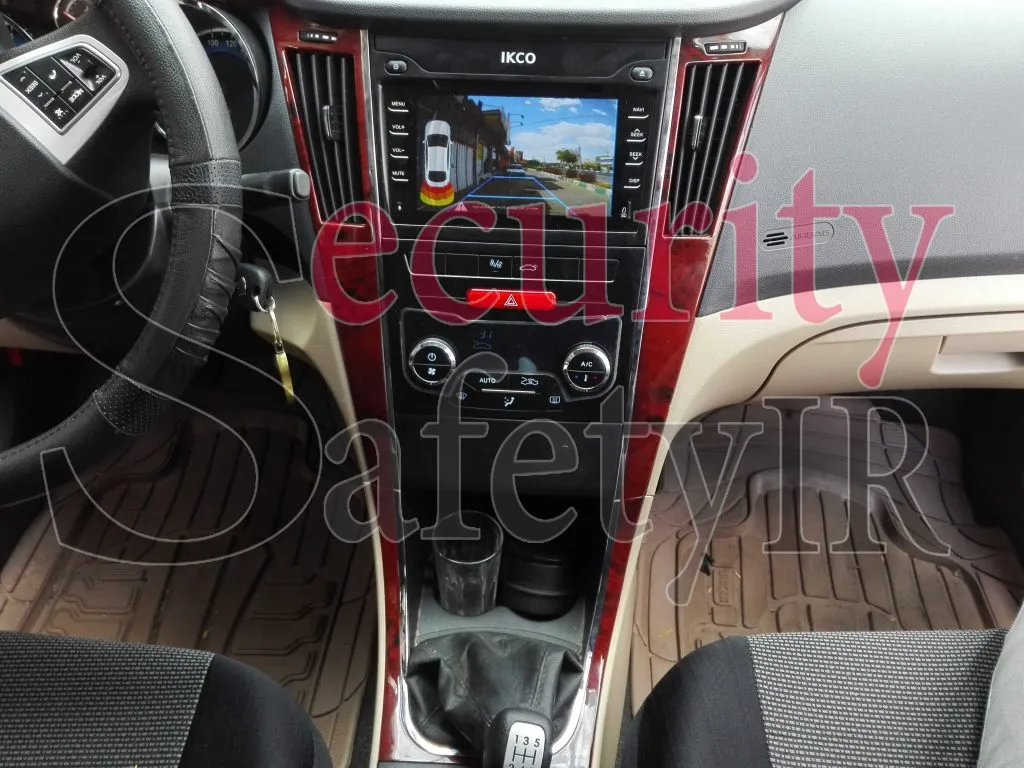

این هم تصویر نهایی کار…



در نهایت پس از نصب دوربین در محل مورد نظر، باید برق دوربین رو از برق دنده عقب بگیرید، منفی دوربین رو از بدنه و سیم زرد یا همون سیم تصویر دوربین رو باید به محلی که در بالا توضیح دادیم متصل نمایید. فقط در عبور دادن سیم تصویر از عقب ماشین تا پشت پخش دقت لازم رو داشته باشید تا دچار مشکل های بعدی نشوید.

موفق و شاد باشید…



آموزش تصویری نصب دوربین دنده عقب دنا هایی که سیم دوربین در صندوق عقب موجود هست.


لینک‌های پیشنهادی

آموزش نصب پاور دنا مالتی‌پلکس SMS
آموزش نصب دزدگیر و پاور دنا مالتی‌پلکس SMS
آموزش نصب دزدگیر و پاور سمند مالتی‌پلکس SMS
آموزش نصب دوربین دنده عقب دنا
آموزش نصب دوربین دنده عقب دنا

مطالب پیشنهادی

آموزش راه‌اندازی سیم‌های قفل مرکزی انواع دزدگیر
آموزش راه‌اندازی سیم‌های قفل مرکزی انواع دزدگیر
آموزش جامع نصب پاور ویندوز، قسمت اول
آموزش جامع نصب پاور ویندوز، قسمت اول
آموزش جامع نصب پاور ویندوز، قسمت دوم
آموزش جامع نصب پاور ویندوز، قسمت دوم
آموزش جامع نصب پاور ویندوز، قسمت سوم
آموزش جامع نصب پاور ویندوز، قسمت سوم
آموزش نصب دزدگیر هیوندای i20 new
آموزش نصب دزدگیر هیوندای i20 new
آموزش نصب دزدگیر و پاور رنو L90، داستر و ساندرو
آموزش نصب دزدگیر و پاور رنو L90، داستر و ساندرو
آموزش نصب دزدگیر و پاور تویوتا هایلوکس
آموزش نصب دزدگیر و پاور تویوتا هایلوکس
آموزش نصب دزدگیر تویوتا کرولا ۲۰۰۷ تا ۲۰۱۰
آموزش نصب دزدگیر تویوتا کرولا ۲۰۰۷ تا ۲۰۱۰
آموزش نصب دزدگیر کیلس و راه‌اندازی آینه تاشو هیوندای سانتافه ۲۰۱۴
آموزش نصب دزدگیر کیلس و راه‌اندازی آینه تاشو هیوندای سانتافه ۲۰۱۴
اطلاعات کامل درباره سيستم ايموبلايزر CIM
اطلاعات کامل درباره سيستم ايموبلايزر CIM
تعریف ریموت فابریک سوزوکی ویتارا
تعریف ریموت فابریک سوزوکی ویتارا
امکانات مدل‌های مختلف دزدگیر ماجیکار
امکانات مدل‌های مختلف دزدگیر ماجیکار
راهنمای فارسی کارایی دزدگیر هوتای ساده
راهنمای فارسی کارایی دزدگیر هوتای ساده
آموزش تصویری نحوه برطرف کردن مهمترین مشکلات مدل‌های فابریکی ساعت ۲۰۶
آموزش تصویری نحوه برطرف کردن مهمترین مشکلات مدل‌های فابریکی ساعت ۲۰۶
دوربین‌های مداربسته Wifi چیست؟
دوربین‌های مداربسته Wifi چیست؟
اتومبیل BMW M235i هامان معرفی شد
اتومبیل BMW M235i هامان معرفی شد
آموزش نصب دزدگیر و پاور MVM X33 new
آموزش نصب دزدگیر و پاور MVM X33 new
اتومبیل های ایموبلایزر دار شرکت های سایپا و ایرانخودرو
اتومبیل های ایموبلایزر دار شرکت های سایپا و ایرانخودرو
آموزش تعریف ریموت فابریک گریت وال ولکس C30
آموزش تعریف ریموت فابریک گریت وال ولکس C30
سوالات متداول درباره سنسور دنده عقب
سوالات متداول درباره سنسور دنده عقب
انتخاب مجری یا نصاب دوربین مداربسته
انتخاب مجری یا نصاب دوربین مداربسته
آموزش تعریف ریموت فابریک سمند سه دکمه LX قدیم
آموزش تعریف ریموت فابریک سمند سه دکمه LX قدیم
تفاوت دوربین مداربسته آنالوگ و شبکه چیست؟
تفاوت دوربین مداربسته آنالوگ و شبکه چیست؟
معرفی جامع دیود
معرفی جامع دیود

29 نظر برای "آموزش نصب دوربین دنده عقب دنا"

سلام خسته نباشید . با تشکر از راهنماییهای شما برای دوربین عقب دنا . به خصوص تمام راهنمایهای که خدمت دوستان میذارین

محمود افشاری (2 سال قبل)

سلام خسته نباشید؛سیم تصویر منظورتون همون فیش نر هستش باید قطع بشه و سیم داخلشو لخت کنیم به صورتی که توصیح دادی نصب بشه؟

محسن احمدی (2 سال قبل)

سلام استاد سیم که از برق دنده عقب میاد پشت ظبت
به کدوم سیم باید بزنیم قرمزممنونم

مهدی فرهادی (2 سال قبل)

ب. با سلام خدمت جناب جوادي.مانيتور دنا بعد از نصب دوربين از ط طريق سيگنال دوربين فرمان ميگيره كه تصوير عقب ماشين رو بده. بده يا اينكه ديتا جدا ميخاد مثل بعضي از مانيتورهاي ال ٩٠ و….

اسماعیل نجیبی (2 سال قبل)

سلام جناب نجیبی
در اتومبیل دنا، مانیتور هنگام جا انداختین دنده عقب فرمان لازمه خودشو میگیره و چیزهایی مثل سنسور دنده عقب، چراغ دنده عقب، مانیتور دنده عقب و… وارد مدار میشن و ما هم کافیه که سیگنال دوربین دنده عقب رو هنگامی که دنده عقب میزنیم، به محل مربوطه برسونیم…

سلام به همه دوستان عزیزم من امروز بردم نمایندگیش برام نصب کرد دوستان مثل عکس که اشاره کرده سوکت ۱۸ و۱۹ این دوتا سوکت خالی هستن وسیمی بهشون وصل نیست ووقتی که سوکت رو ازروبرومیبینید سمت چپ سوکت هست وسیمی وجود نداره دوتاسیم تصویر دوربین رو به سوکت میبندیم مثل عکس مثبت ومنفی منظورمه بعدبرق دوربین رو از چراغ عقب سمت چپ میگیرید کاری هم نداره وبرای اینکه درحال حرکت بتونید تصویری پخش بشه کابل نارنجی رنگ را بریده و به کابل سبزسفید وصل کنید ماشین درحال حرکت هم که باشه تصویری پخش میکنه اینم تجربه کارمن بعدازپرداخت ۵۰هزار تومان برای نصب به نمایندگی پیروزباشید سوالی بود درخدمتم

mohammad reza (2 سال قبل)

سلام وخسته نباشید خدمت اساتید چند وقت پیش یه مانیتور ودوربین روی ال ۹۰ وصل کردم ولی الان طرف اومده در مغازه دنده عقب که میگیره تصویر چپ راست نشون میده وتصویر راست چپ میخاستم اگه میشه یه راهنمایی کنید ممنون

مهدی فرهادی (2 سال قبل)

عرض ادب . ممنون از اموزش خوبتون. جهت سهولت كار عرض كنم خدمتتون كه اصلا نیازی نیست قاب طرح چوب رو باز كنید . ببینید جا سیگار بعد كلید كولر بعد خود مانیتور رو باز كنید . اصلا نیازی باز كردن قاب طرح چوب نیست . وقتتون رو میگیره

ایمان فتحی پور (1 سال قبل)

سلام
ایا منظور شما این هست که سیم زرد رنگ دوربین که نری هست باید قطع بشه و بعد کمی لخت بشه و به سوکت ۱۹ وصل بشه؟

شهرام شکیبا فرد (1 سال قبل)

سلام بر همکاران عزیز من تازه عضو این کانال شدم عارضم خدمتون دوربین دنده عقب دردنا٩٠درصد سیم کشی شده درقسمت چپ صندوق پشت موکت یک سوکت ۴پین ودربالای صندوق پشت قفل یه سوکت ۴ پین دیگه وجود داره ۴پین اول دو پین ان برق دنده عقب و دوتا خالی درسوکت بالادو پین برای تصویر ودوتاخالی که همان دو سیم خالی درسوکت پایین است که بالا سیم کشی شده ,باتشکر

علی رضا مظهری (1 سال قبل)
