مجموعه کاملی از آنچه راجع به سنسور دنده عقب باید بدانیم

مجموعه کاملی از آنچه راجع به سنسور دنده عقب باید بدانیم

در این ساعت گروه حفاظت و امنیت راهنمای کامل جهت آشنایی با سنسور دنده عقب، نحوه عملکرد و هر اطلاعات مورد نیاز دیگر در زمینه سنسور دنده‌عقب (سنسور پارک) را برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده این نکات و مطالب در ادامه این مطلب با ما همراه باشید.

مجموعه کاملی از آنچه راجع به سنسور دنده عقب باید بدانیم

سنسور دنده عقب

سنسور دنده عقب خودرو چیست؟

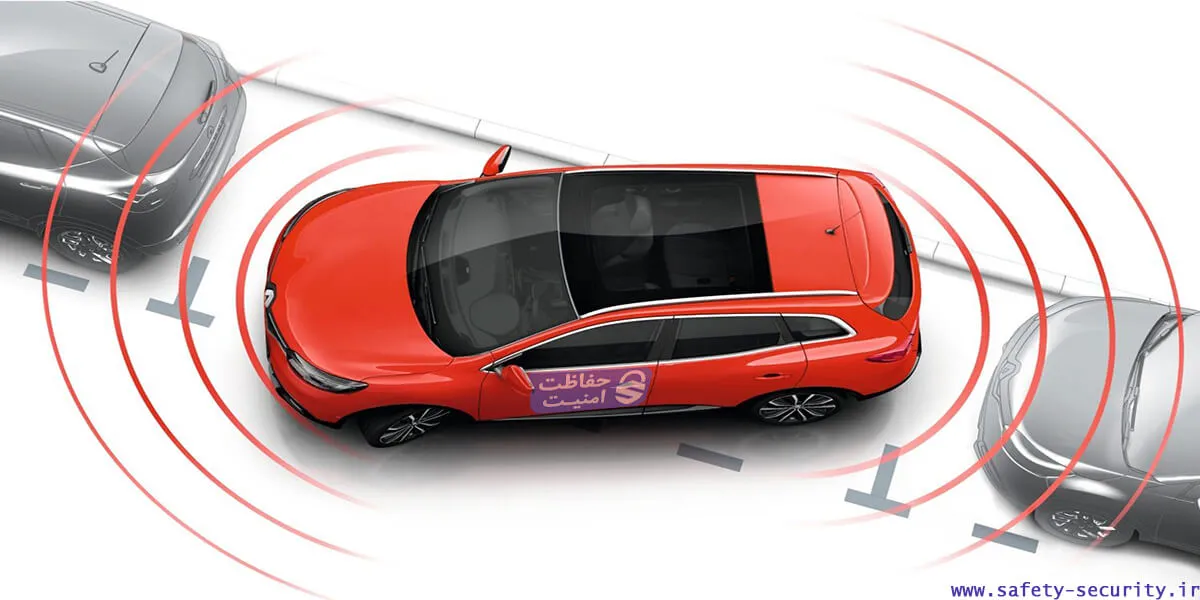

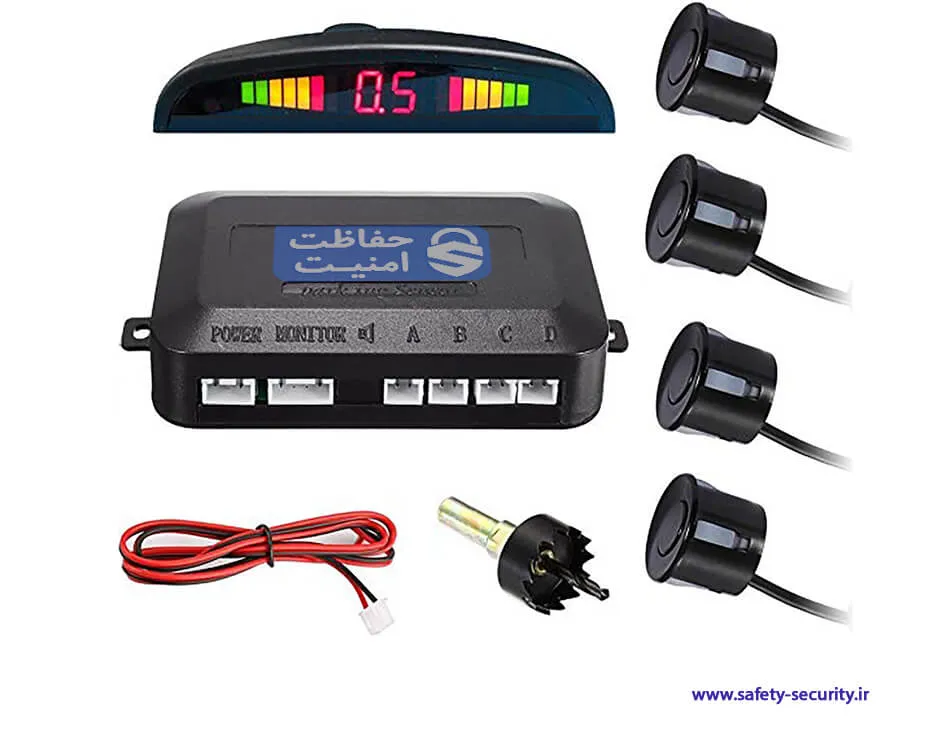

سنسور پارک یا همان سنسور دنده‌عقب (Parking Sensors) انواع حسگرهایی برای وسایل نقلیه جاده‌ای هستند. که می‌توانند راننده را از وجود موانع در پشت خودرو در هنگام پارک خودرو، یا حرکت به طرف عقب و یا حتی حرکت به سمت جلو مطلع سازد. در واقع این سیستم وظیفه‌ی بررسی و کنترل فاصله‌ی خودرو از موانع را انجام می‌دهد. می‌توان این سیستم را به مانند ترمز ABS. خودرو به منظور ایمنی بیشتر خودرو در نظر گرفت. شما با کمک این سیستم سنسور می‌توانید.. راحت به سمت عقب و یا حتی جلو حرکت کنید. هر سیستم سنسور پارک حاوی یک یونیت مرکزی جهت تجزیه و تحلیل سینگال‌های ورودی و خروجی.، سیم‌های رابط، چند عدد چشمی. و یا سنسور خروجی، یک صفحه نمایشگر (LCD.) با علائم هشدار دهنده. و نشان دهنده‌ی فاصله و همچنین بازر (buzzer.) یا همان صدای هشدار دهنده می‌باشد.

سنسور دنده عقب

تعداد سنسورهای دنده عقب نصب شده. بر روی سپر عقب خودرو معمولا دو یا چهار تا چشمی سنسور می‌باشد. در واقع ماشین‌های ارزان تر ۲ و خودروهای با ارزش‌تر و گران‌تر دارای. ۴ سنسور دنده عقب. بر روی سپر عقب خود می‌باشند. حتی بعضی از خودروهای لوکس دارای. شش سنسور نصب شده روی سپر خود هستند. با استفاده از ۶ عدد چشمی سنسور دنده عقب خودرو ، تمام جهت‌های پشتی خودرو  پوشش داده خواهند شد.

نحوه هشدار دادن سنسور به راننده:

نحوه هشدار دادن سنسور به راننده به این شکل می‌باشد.. که هر چه عقب خودرو به مانع نزدیکتر شود، صدا و شدت چشمک لامپ LED روی نمایشگر بیشتر خواهند شد. همچنین لازم به ذکر است. که در بعضی از. ماشین‌های پیشرفته‌تر، از این سنسور در سپر جلو هم استفاده می‌شود. این سنسورها برای شناسایی موانع روبروی خودرو می‌باشند. البته سنسورهای فاصله سنج جلوی خودرو. در سرعت‌های پایین‌تری ( مثلا زیر ۱۵ کیلومتر در ساعت.) فعال می‌شوند.. و دنده هم حتما باید در حالت حرکت به جلو باشد. در برخی خودروها دکمه‌ای جداگونه برای فعال یا غیر فعال کردن سنسور جلو در داخل کابین تعبیه می‌شود. البته در خودروهای فوق پیشرفته. دنیا از سنسورهای بیشتری برای کاربردهای بسیار جالبی مانند جلوگیری از خروج از خطوط ممتد جاده و یا پارک خودکار خودرو نیز استفاده می‌شود.



تاریخچه سنسوردنده عقب یا همان سنسور پارک (Parking Sensor):

سنسور شناسایی اجسام و موانع مسیر حرکت در ابتدا برای نابینایان طراحی شد. آقای “Dr Tony Heyes” یک دکتر انگلیسی بود.. که در اواخر دهه ۱۹۷۰ میلادی سیستم سنسور دنده عقب را اختراع نمود. آقای Tony Heyes زمانی که در حال مطالعه بر روی. حرکت نابینایان و کم بینایان در دانشگاه ناتینگهام انگلیس بود.، ایده سنسور دنده عقب به ذهنش رسید.

سنسور پارک (به انگلیسی “Parking Sensor.“) در ابتدا با نام “ReverseAid” معرفی گردید.. که محصولی از شرکت Sonic Pathfinder بود. حوزه فعالیت این شرکت در زمینه طراحی و تولید دستگاه‌های مخصوص نابینایان می‌باشد. Dr Tony Heyes چهل و سه سال بر روی پروژه سنسور دنده عقب کار کرد. بعد از این مدت به یک شرکت. خودروسازی به نام “Jaguar” در انگلستان پیشنهاد نصب این سنسور بر روی خودرو را داد. نکته جالب توجه اینجاست که اون فرد مسئول در شرکت جگوار. با لحنی مودبانه اینگونه پاسخ ایشان را می‌دهد:” شما از سنسور دنده عقب خوشتان می‌آید، چون شما یک راننده یک چشم هستید..، مردم عادی به چنین چیزی نیاز ندارند”. (یکی از چشم های دکتر تونی نابینا بود!).

البته دکتر تونی به تلاش خودش ادامه داد. او با سازندگان محلی صحبت کرد. و از اون به بعد، سنسور دنده عقب بر روی خودروهای بزرگ مانندکامیون.، تریلی. و تراکتور نصب کردند. در آن زمان تعداد بسیار کمی روی ماشین شخصی سنسور پارک نصب کردند. چون برای نصب باید سپر یا خودرو  را با دریل سوراخ می‌کردند.

سنسور دنده عقب

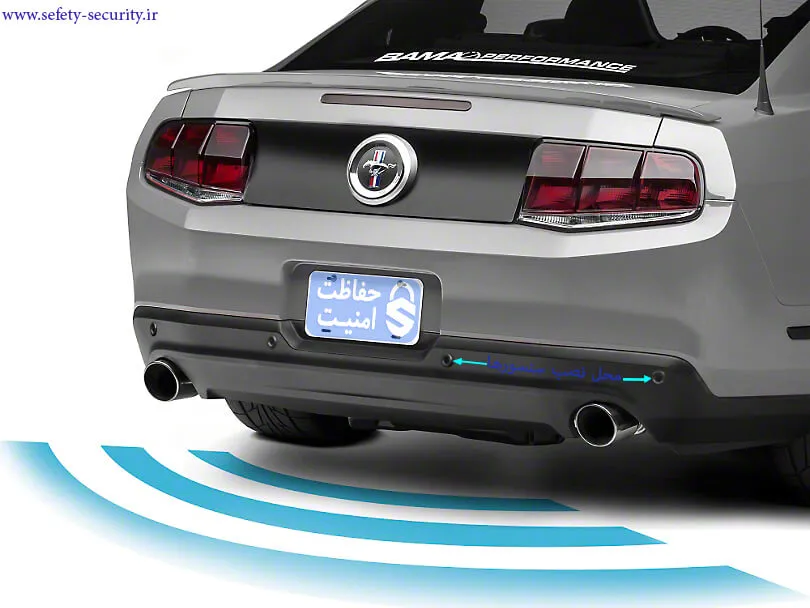

محل سنسور دنده عقب



انواع سنسور دنده عقب:

سیستم‌های سنسور پارک دو نوع می‌باشند..

انواع سنسورهای دنده عقب
سنسور پارک آلتراسونیک یا مافوق صوت. سنسور پارک الكترومغناطیسی.



سنسور  دنده عقب آلتراسونیک (ultrasonic sensors):

سنسور معمول استفاده شده از خودروها، سنسور آلتراسونیک می‌باشد. از آنجا که تقریبا تمام اشيا امواج صوتی را بازتاب می‌کنند.، این ویژگی دلیل مناسبی برای استفاده از سنسور آلتراسونیک می‌باشد.، زیرا سنسور پارک. آلتراسونیک بر اساس انتشار فرکانس بالای صوتی و دریافت بازتاب امواج صوتی کار می‌کند. در ادامه طرز کار این سنسور را توضیح خواهیم داد. این نوع سنسور دنده عقب به صورت کارخانه‌ای (بدون نیاز به صدمه یا تغییر در بدنه ماشین..) بر روی ماشین‌ها نصب می‌شود، اما اگر ماشین شما پراید یا پژو ۴۰۵ باشد.، برای نصب سنسور احتیاج به دریل کاری و نصب سنسور دنده عقب آلتراسونیک. روی سپر عقب دارید.

سنسور  دنده عقب الکترومغناطیسی (electromagnetic):

در حال حاضر بعضی شرکت‌های بزرگ و حرفه‌ای در زمینه خودروسازی مثل “Audi“، “فیات” و “سیتروئن“، از سنسور دنده عقب الكترومغناطیسی. نصب شده. بر روی خودروهای خود استفاده می‌کنند. زیرا برای نصب این نوع سنسور نیازی به سوراخ کردن. سپر و قرار دادن ۴ یا ۶ سنسور نمی‌باشد. همچنین با سنسورهای الکترومغناطیسی، فضای بیشتری برای راننده قابل کنترل است.

سنسور دنده عقب

نحوه عملکرد سنسور دنده عقب الكترومغناطیسی اینگونه می‌باشد.. که توسط سیم پیچ‌های داخلی یک میدان مغناطیسی. اطراف سپر عقب ماشین ایجاد می‌شود، زمانی که خودرو به جسمی نزدیک می‌شود، تغییراتی در آن میدان مغناطیسی ایجاد می‌شود. این تغییر به صورت ولتاژ یا جریان به پردازنده مرکزی یا مایکروکنترلر. فرستاده می‌شود و سیستم این تغییرات را به عنوان آلارم. صوتی یا تصویری به راننده نشان می‌دهد. قیمت سنسور دنده عقب الكترومغناطیسی.. بیشتر از سنسور آلتراسونیک می‌باشد.

طرز کار سنسور دنده عقب آلتراسونیک:

برای اطلاع از نحوه عملکرد سنسور پارک دنده عقب ابتدا باید با اساس کار سنسور آلتراسونیک یا سنسور مافوق صوت آشنا شوید. گوش انسان فقط توانایی شنیدن فرکانس صوتی بین ۲۰ هرتز تا ۲۰ کیلوهرتز. را دارد و بالاتر و پایین تر از این فرکانس برای انسان قابل شنیدن نیست. فرکانس کاری سنسور آلتراسونیک. بالای ۱۸ کیلوهرتز می‌باشد و معمولا بین ۴۰ تا ۵۵ کیلوهرتز تنظیم می‌شود. (بسته به کاربرد). سنسور دنده عقب آلتراسونیک از دو بخش زیر تشکیل شده است:

بخش‌های سنسور دنده عقب آلتراسونیک
بخش فرستنده صوتی بخش گیرنده صوتی

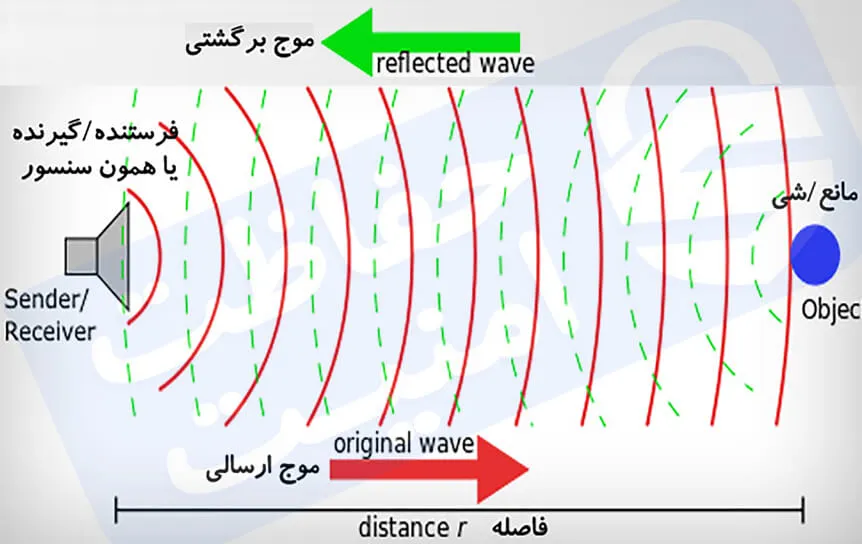

یک مدار تولید کننده پالس، امواج صوتی با فرکانس. بالا تولید را می‌کند، این امواج توسط فرستنده صوتی ارسال می‌شوند، که بعد از برخورد با اجسام به گیرنده برمی‌کردند. با محاسبه مدت زمان رفت و برگشت فرکانس توسط پردازنده، دستگاه قادر به شناسایی فاصله اجسام می‌باشد. هرچه مدت زمان کمتر باشد، یعنی جسم نزدیک‌تر است.

سنسور دنده عقب



سنسور پارک (سنسور دنده عقب) کی فعال می‌شود؟

سنسور دنده عقب با جا زدن دنده عقب فعال می‌شود. یعنی همان. مکانیزمی که چراغ دنده عقب توسط آن روشن می‌شود. سنسور پارک معمولا از فاصله ۲ یا ۵ متری شروع به بوق زدن و هشدار دادن می‌کند. ابتدا این بوق هشدار. به صورت بوق‌های با فاصله زمانی می‌باشد. هر چه خودرو به جسم نزدیک تر شود، تعداد این بوق‌ها بیشتر شده. و فاصله زمانی بین ‌آن‌ها کمتر می‌شود. در فاصله ۲۰ تا ۴۰ سانتی متری صدای بوق ممتد. می‌شود، یعنی فاصله خیلی کم شده است.
