راهنمای معرفی دستگاه ردیاب مدل DNO-V4 و نحوه عملکرد آن

راهنمای معرفی دستگاه ردیاب مدل DNO-V4 و نحوه عملکرد آن

در این ساعت گروه حفاظت و امنیت برای شما دوستان عزیز راهنمای معرفی دستگاه ردیاب مدل DNO-V4 و نحوه عملکرد آن را تهیه و تدوین نموده است. برای مشاهده این مطالب با ما همراه باشید…

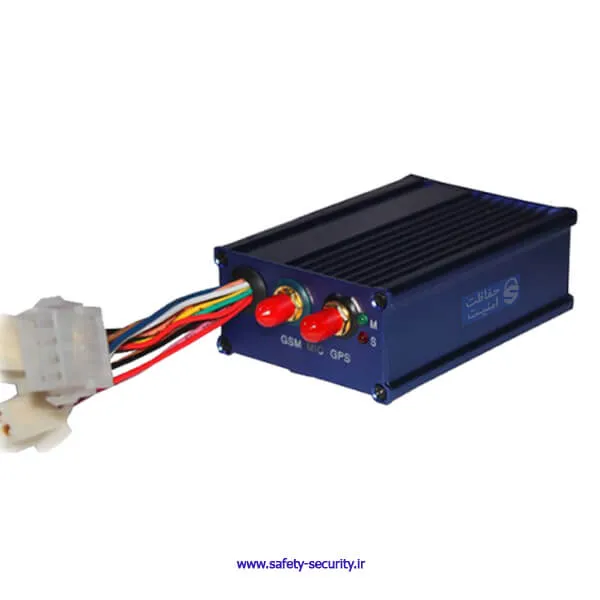

ردیاب مدل DNO-V4

ردیاب مدل DNO-V4

دستگاه ردیاب GPS-V4 با ماژول‌های فوق العاده GPS و GPRS برای ردیابی خودروها بطور زنده و امنیت آنها طراحی شده و از حساسیت خوب و عملکرد بالایی برخوردار می‌باشد.

دستگاه ردیاب DNO-‌V4 دارای مشخصات زیر می‌باشد.

ردیابی توسط SMS یا (GPRS (TCP/UDP

  • کنترل محدوده جغرافیایی
  • پیگیری توسط بازه زمانی
  • دکمه اضطراری
  • گزارش مکان فعلی
  • اعلام خطر خاموش شدن ماشین
  • اعلام خطر تمام شدن باتری

مشخصات فنی دستگاه DNO-V4:

آيتم مشخصات
دقت موقعیت یابی ۱۰ meters, 2D RMS
باتری ذخیره ۸۵۰mAh
ابعاد ۷۵mm x 58mm x 25mm
وزن ۱۵۰g
دمای قابل استفاده   -۲۰° to 70° C
رطوبت ۵% to 95% Non-condensing
محدودیت سرعت ۵۱۵ meters/second (1000 knots) max.
فرکانس GSM 900/1800Mhz or GSM 850/1900Mhz (optional)
چیپ ست جی پی اس  U-BLOX 7 chipset
حساسیت جی پی اس -۱۶۳Db
Power Supply ۹V – +35V/1.5A
فرکانس جی پی اس L1, 1575.42 MHz
C/A Code ۱٫۰۲۳ MHz chip rate
کانال‌ها ۲۲ channel tracking channels, 66 searching channels
محدودیت ارتفاع ۱۸,۰۰۰ meters (60,000 feet) max.
دقت سرعت ۰٫۱ m/s
دقت زمان  ۱ us synchronized to GPS time
Default datum WGS-84
Reacquisition ۱ sec., average
Hot start ۱٫۵ sec., average
Warm start ۳۴ sec., average
Cold start  ۳۵ sec., average
چیپ ست NXP 5100
Interface Four input and two output
LED ۲ LED light to show working status.
دکمه One SOS button

موقعیت‌یابی خودرو از طریق برنامه آنلاین

به آدرس اینترنتی www.dno.ir مراجعه کنید و با نام کاربری و پسوردی که توسط نماینده فروش به شما ارائه شده است، وارد شوید.

نصب ردیاب مدل DNO-V4
پنل ورودی کاربران سایت

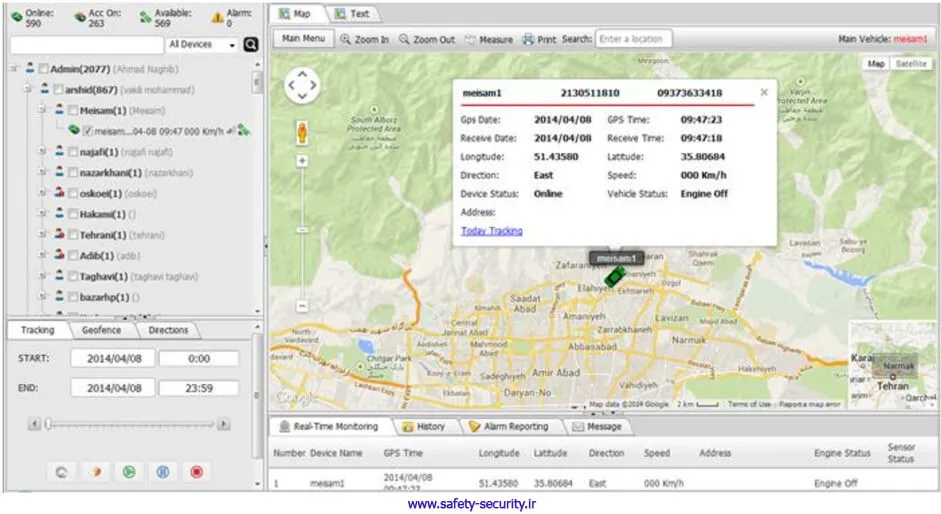

بعد از وارد شده موفقیت آمیز، از موقعیت خودرو خود به‌ همراه اطلاعات جانبی بر روی نقشه مطلع می‌شوید.

ردیاب مدل DNO-V4
نقشه آنلاین ردیاب مدل DNO-V4 بر روی سایت

ارسال فرمان از طریق پیام کوتاه:

نکته: تمامی پیام‌های کوتاه باید از طریق شماره موبایل تعریف شده به دستگاه ارسال شود.



نام فرمان شرح عملکرد فرمان پیام کوتاه ارسالی به دستگاه مثال پاسخ دستگاه
ارسال فرمان اولیه برای فعال کردن دستگاه ارسال فرمان اولیه برای فعال کردن دستگاه

*#SET 1111*ZCENNUM, ID,IP.PORT,APN#

XXXX XXXXXX: Series number on tracker

Z: big letter Y

CENNUM: center mobile number for Iran Cell is: MTNI RANCELL

ID: System ID of sever

IP.PORT: IP and PORT of sever

APN: Access Point Number, Please contact your mobile operator if not clear.

*#SET*1111* 7939 9391234, 214222 3245,85.
185.161.179.3712 ,MTNTRA NCELL#
نحوه تنظیم نام دامنه روی دستگاه تنظیم دامنه بر روی دستگاه *#SET*1111* Wwww.domain name.com# *#SET*1111* wwww.dnogps .com#
تنظیم نحوه ارسال اطلاعات دستگاه به سرور دستگاه بصورت پیشفرض بصورت هوشمند عمل کرده اطلاعات مکان یابی خود را بر حسب هر ۱۵ درجه تغییر مسیر حرکت ارسال می‌کند و در مسیرهای مستقیم و کمتر از ۱۵ درجه انحراف هر ۳ دقیقه یکبار برای تغییر از حالت هوشمند به حالت تیک مد یا زمان (ثانیه) از دستور رو به رو استفاده نمایید. ۲#,HQ,000,D1, 120000,XX*
زمان ارسال به ثانيه :Xx
*HQ,000,D1, 120000,30,2# در صورت دریافت و اجرای دستور از دستگاه اس ام اس تایید دریافت خواهد شد.
برای تغییر از حالت تیک مد به حالت هوشمند از دستور زیر استفاده نمایید:
HQ, 0000 000000 ,S25,130305#*
فرمان دسترسی به موقعیت خودرو

موقعیت دستگاه را در نقشه گوگل مشاهده نمایید.

با قراردادن کل لینک روبرو در اینترنت اکسپلورر از موقعیت خودرو بر رو نقشه گوگل مطلع می‌شوید.

*#WHERE# http://maps. google.com /?q=22. 54125N, 114.02426E, Speed= 2.6854Km/h, ACC ON/OFF
خاموش کردن خودرو این فرمان باید از شماره موبایل تعریف شده در پیام اولیه فعالسازی دستگاه ارسال شود. *#ENGINE :OFF# Engine Off: OK
روشن کردن خودرو این فرمان باید از شماره موبایل تعریف شده در پیام اوليه فعالسازی دستگاه ارسال شود. *#ENGINE :ON# Engine On: OK
تعریف شماره موبایل اضطراری ۱ پیام اضطراری به این شماره ارسال می‌شود. *#SOS XXXXXXXX# *#S0S 190123456# SOS XXXXXXXXOK
تعریف شماره موبایل اضطراری ۲ پیام اضطراری به این شماره ارسال می‌شود. *#SOA XXXXXXXX# *#S0A 190123456# SOA XXXXXXXXOK
تعریف شماره موبایل اضطراری ۳ پیام اضطراری به این شماره ارسال می‌شود. *#SOB XXXXXXXX# *#S0B 190123456# SOB XXXXXXXXOK
لغو شماره موبایل اضطراری ۱ لغو پیام اضطراری *#SOS# SOS Off
لغو شماره موبایل اضطراری ۲ لغو پیام اضطراری *#SOA# SOA Off
لغو شماره موبایل اضطراری ۳ لغو پیام اضطراری *#SOB# SOB Off
تعريف شماره موبایل ارسال اخطار ۱ پیام اخطار به این شماره ارسال می‌شود. *#ALARM XXXXXXXX# *#ALARM 190123456# ALARM ok
تعریف شماره موبایل ارسال اخطار ۲ پیام اخطار به این شماره ارسال می‌شود. *#ALARA XXXXXXXX# *#ALARA 190123456# ALARA ok
تعریف شماره موبایل ارسال اخطار ۳ پیام اخطار به این شماره ارسال می‌شود. *#ALARB XXXXXXXX# *#ALARB 190123456# ALARB ok
لغو شماره موبایل ارسال اخطار ۱ لغو پبام اخطار *#ALARM# ALARM Off
لغو پیام اخطار لغو شماره موبایل ارسال اخطار ۲ *#ALARA# ALARA Off
لغو پیام اخطار لغو شماره موبایل ارسال اخطار ۳ *#ALARB# ALARB Off
ارسال پیام اخطار در صورت خروج از محدوده جغرافیایی تعریف شده تنظیم محدوده جغرافیایی مجاز *#GEOn#
n: from 0 to 61:50m
۲:۱۰۰m
۳:۲۰۰m
۴:۵۰۰m
۵:۱۰۰۰m
۶:۲۰۰۰m0:close
Geofence n
ارسال پیام اخطار در صورت تخطی از سرعت مجاز بیش از ۵ ثانيه تنظیم سرعت مجاز

*#OSXX#

xx preset speed value for 00 to 20
unit is 10km ‌
۱۰ is 100km
۲۰ is 200km
۰۰ is off over speed alarm fuction

Overspeed xx ok



جدول عیب یابی دستگاه ردیاب DNO-V4:

عیب مشکلات احتمالی راه حل
روشن نشدن دستگاه سیم‌ها درست وصل نشده باشند. به نقشه نصب دستگاه ردیاب مدل DNO-V4 مراجعه کنید.
باتری خودرو و باتری ذخیره دستگاه کار نمی‌کند. شارژ یا تعویض باتری
دستگاه به پیام کوتاه پاسخ نمی‌دهد.  آنتن دستگاه جی اس ام بدرستی نصب نشده است. از نصب صحیح آنتن مطمئن شوید.
سیم‌کارت آنتن نمی‌دهد. از آنتن‌دهی سیم‌کارت در مکانی که خودرو قرار دارد، مطمئن شوید.
فرمت فرمان صحیح نمی‌باشد. از صحت فرمت فرمان ارسالی مطمئن شوید.
شماره سریال دستگاه در پیام ارسالی اشتباه می‌باشد. به شماره سریال دستگاه درج شده بر روی دستگاه رجوع کنید.
اعتبار سیم‌کارت تمام شده است. سیم‌کارت را مجددا شارژ نمایید.
سیم‌کارتی در دستگاه قرار ندارد. سیم‌کارت دستگاه را نصب نمایید.
سیم‌کارت سوخته است. سیم‌کارت جدید تهیه نمایید.
پین کد سیم‌کارت فعال شده است. پین کد سیم‌کارت را با قرار دادن آن در موبایل غیرفعال کنید.
سیم‌کارت صدمه دیده است. سیم‌کارت را تعویض نمایید.
رومینگ فعال نمی‌باشد. از فعال بودن رومینگ مطمئن شوید.
