راهنمای نصب ردیاب مدل DNO-V4

راهنمای نصب ردیاب مدل DNO-V4

در این ساعت گروه حفاظت و امنیت برای شما دوستان عزیز راهنمای نصب ردیاب مدل DNO-V4 را تهیه و تدوین نموده است. برای مشاهده این مطالب با ما همراه باشید…

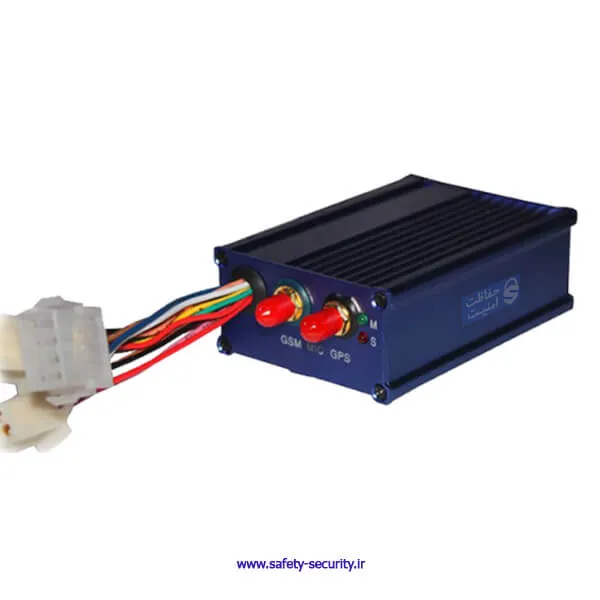

ردیاب مدل DNO-V4

ردیاب مدل DNO-V4

دستگاه ردیاب GPS-V4 با ماژول‌های فوق العاده GPS و GPRS برای ردیابی خودروها بطور زنده و امنیت آنها طراحی شده و از حساسیت خوب و عملکرد بالایی برخوردار می‌باشد.

نکاتی مهم برای ایمنی نصب:

  • لوازم جانبی: دقت نمایید از لوازم اصلی دستگاه که به همراه آن است استفاده نمایید.
  • اتصال مناسب: در هنگام اتصال با دستگاه‌های دیگر، کتابچه راهنمای آن را به دقت مطالعه نمایید.
  • شماره تلفن محرمانه: بنا به دلایل ایمنی و اقدامات احتیاطی شماره تلفن همراه داخل دستگاه را به افراد دیگر ندهید.
  • خدمات واجد شرایط‌: از افراد متخصص دستگاه جهت نصب یا تعمیر DNO-V4 کمک بگیرید.

سخت افزار و لوازم جانبی دستگاه GPS-V4:

  1. آنتن جی اس ام
  2. آنتن جی پی اس
  3. دکمه اضطراری
  4. میکروفن با حساسیت بالا
  5. سیم‌های رابط

نصب و اتصال دستگاه ردیاب مدل DNO-V4

قبل از استفاده بدقت راهنما را مطالعه نموده و از وجود تمامی قطعات دستگاه مطمئن شوید.

قبل از قرار دادن سیم‌کارت در دستگاه موارد زیر را رعایت نمایید:

  • مطمئن شوید که پین کد سیم‌کارت غیرفعال باشد. سیم‌کارت قابلیت نشان دادن شماره تماس گیرنده را دارا باشد.
  • سیم‌کارت فعال بوده و دارای اعتبار کافی است (با قرار دادن سیم‌کارت در گوشی موبایل از امکان ارسال پیام کوتاه و همچنین مکالمه تلفنی و فعال بودن اینترنت مطمئن شوید.
  • قرار دادن سیم‌کارت در دستگاه: کابل برق دستگاه را قطع نموده و همچنین دکمه خاموش روشن باتری دستگاه در حالت خاموش باشد. سیم‌کارت را در محل سیم‌کارت قرار داده بطوریکه قسمت بریدگی سیم‌کارت به طرف بالا و برد آن به سمت داخل دستگاه باشد.
  • سویچ باتری دستگاه را در حالت روشن قرار دهید.
  • آنتن‌های جی پی اس و چی اس ام را در مکان‌های مربوطه نصب نمایید.
  • آنتن جی پی اس برای دریافت سیگنال از ماهواره می‌باشد و باید در محلی ثابت و به طرف آسمان در داخل وسیله نقلیه نصب شود. همچنین از قرار دادن آن در بخش‌های احاطه شده فلزی پرهیز نمایید.
  • نقطه مناسبی برای نصب دستگاه در وسیله نقلیه در نظر گرفته، بطوریکه دستگاه در جای خود ثابت باشد.
  • سیم‌های اضافی دستگاه با نوار چسب جمع کرده تا آویزان نبوده و در دید نیز نباشد.
  • محل اتصال سیم‌ها بدقت با نوار پوشانده شود تا از برخورد آنها به بخش‌های فلزی جلوگیری شود.
  • پس از اطمینان از نصب صحیح و رعایت نکات ایمنی فوق، کابل برق دستگاه را متصل نمایید.
  • پس از اتصال کابل برق، یک دقیقه صبر نمایید تا چراغ‌های سبز و قرمز دستگاه طبق جدول زیر عمل نمایند.

جدول راهنمای چراغ‌های دستگاه ردیاب DNO-V4:

چراغ قرمز وضعیت جی پی اس (GPS)
جستجوی آنتن جی پی اس (GPS) چشمک زدن ثانیه‌‌ای یکبار
فعال شدن جی پی اس (GPS) چشمک زدن ۳ ثانیه یکبار
چراغ سبز وضعیت جی اس ام (GSM)
جستحوی آنتن جی اس ام (GSM) چشمک زدن ثانیه‌ای یکبار
جی اس ام آنلاین (GSM) چشمک زدن ۳ ثانیه یکبار

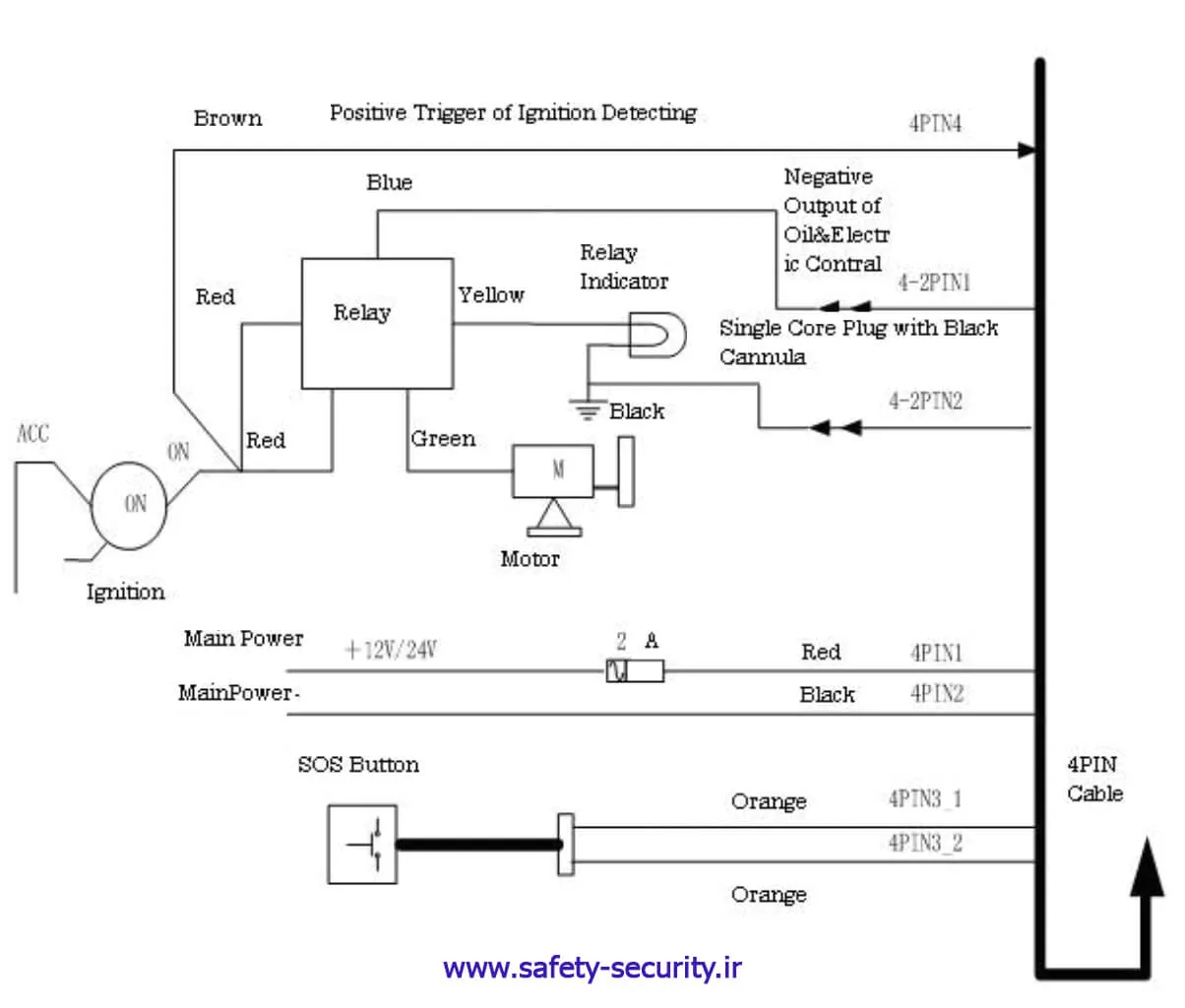

نقشه نصب دستگاه ردیاب مدل DNO-V4:

ردیاب مدل DNO-V4

جدول چک کردن دوباره اتصالات و کاربرد هر سیم:

رنگ کاربرد پین
قرمز برق مستقیم DC
۹ تا ۳۸ ولت
۱
قهوه‌ای سیم تشخیص برق ماشین
این سیم حتما به سیم سوییچ ماشین متصل شود.
۴
نارنجی شاسی اس او اس (SOS) ورودی ۱ ۳-۱
نارنجی شاسی اس او اس (SOS) ورودی ۲ ۳-۲
سیاه زمین ۲
قرمز مثبت موتور کلفت رله
سبز مثبت موتور کلفت
آبی مثبت موتور به سیم آبی کابل اصلی وصل شود. نازک
سیاه به سیم منفی باتری متصل شود. نازک

تذکرات و نکات ایمنی:

  • اطمینان حاصل کنید که سیم‌کارت دارای شارژ کافی است.
  • این دستگاه با همکاری شبکه GSM/GPRS کار می‌کند.
  • این دستگاه ضدآب طراحی شده تا در شرایط بد جوی و باران و برف قابل استفاده باشد. از فرو بردن در آب پرهیز نمائید.
  • این دستگاه پشتیبانی از حالت دوگانه موقعیت GPS و GSM/GPRS دارد.
  • هیچوقت باتری یا دستگاه را در وسایل گرم کننده شبیه مایکروفر، گاز و یا تنور قرار ندهید. باتری بعد از حرارت دیدن منفجر خواهد شد.
  • این دستگاه در خارج از منطقه سرویس یا مکانی که سیم‌کارت آنتن ندهد، درست کار نمی‌کنند، حتی اگر شما یک کاربر ثبت نام شده باشید.
  • فقط از وسایل مطمئن DNO به خصوص آنهایی که برای دستگاهتان طراحی شده استفاده نمائید.
  • باتری و شارژرها را با دقت دفع و جابجا کنید.

نکته: با توجه به حساسیت بالای ماژول GPS اتخاذ شده توسط این محصول، سیگنال ضعیف GPS باعث اختلال در دقت این دستگاه می‌شود.
