راهنمای نصب و راه‌اندازی دزدگیر اماکن مستر مدل M910

راهنمای نصب و راه‌اندازی دزدگیر اماکن مستر مدل M910

در این ساعت گروه حفاظت و امنیت راهنمای کامل و فارسی نصب و راه‌اندازی دزدگیر اماکن مستر مدل M910 را برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده آموزش‌ها و راهنمای کاربردی در ادامه مطلب با ما همراه باشید.

راهنمای نصب و راه‌اندازی دزدگیر اماکن مستر مدل MASTER M910) M910)

مراحل نصب و راه اندازی دزدگیر اماکن :

مرحله‌ی ۱:

  • جعبه‌ی دستگاه را در جای مناسب نصب نمایید و آنتن را تا انتها بالا بکشید.
  • دقت کنید دستگاه حداقل ۳۰ سانتی متر از بقیه اشیاء فاصله داشته باشد.

مرحله‌ی ۲:

  • کلیه‌ی تجهیزات جانبی را نصب نمایید و مطابق نقشه سیم‌بندی، سیم‌بندی کرده و سپس سر سیم‌ها را وارد دستگاه نمایید.
  • دستگاه را مطابق نقشه، سیم‌بندی کرده و برق شهر را به ترمینال ترانس وصل کنید. سیم باتری را در این مرحله وصل نکنید.

مرحله‌ی ۳:

  • کانکتورهای آنتن، بلندگوی داخلی و سپس ترانس را سر جای خود قرار دهید.
  • دستگاه شروع به کار می‌کند، کمی صبر کنید تا دستگاه آماده به کار شود.
  • سیم باتری را با رعایت جهت، به باتری وصل کرده و با مراجعه به بخش راهنمای تنظیمات، تنظیمات لازم را انجام دهید.

نکته: سیم‌های برق شهر را با احتیاط به ترمینال ترانس وصل کنید. برای این کار از سیم با ضخامت مناسب استفاده نمایید.

نکته: قبل از اینکه باتری را به دستگاه وصل کنید، بایستی برق را متصل کرده باشید.

راهنمای سیم‌بندی دستگاه و بردهای آن:

برد پنل دزدگیر اماکن مستر

دزدگیر اماکن مستر
نقشه اجزای برد پنل دزدگیر اماکن مستر مدل M910

۱) ترمینال باتری (BAT):

با دقت در رعایت جهت، سیم باتری را وصل کنید ( سیم قرمز به مثبت و سیم مشکی به منفی وصل شود). این مسیر به یک فیوز ۳ آمپر مجهز است.

۲) ترمینال +AUX و -AUX:

تغذیه کلیه چشم‌ها را با حفظ جهت، به طور موازی به هم وصل کنید. سپس با رعایت جهت صحیح به ترمینال AUX متصل نمایید. این مسیر به یک فیوز ۱ آمپر مجهز است. به منظور سهولت در نصب برای این ترمینال ۲ خروجی مثبت (+) و ۲ خروجی منفی (–) در نظر گرفته شده است.

۳) ترمینال SIR:

اگر از آژیر یا برد آژیر استفاده می‌کنید، سیم‌های آن را با رعایت جهت صحیح به ترمینال SIR وصل کنید.

۴) ترمینال SP:

بلندگوها را به طور موازی به هم وصل کنید (دو بلندگوی ۸ اهم). سپس آن‌ها را به ترمینال SP وصل کنید.

۵) ترمینال زون‌ها:

چشمی‌های هر زون را سری کرده و به ترمینال مربوطه وصل کنید.

۶) ترمینال RELAY:

این خروجی مجهز به یک رله ۷ آمپر می‌باشد که از آن برای درب بازکن یا کنترل کننده وسایل برقی استفاده می‌شود و دارای ۲ حالت لحظه‌ای و دائم می‌باشد.

۷) کانکتور مربوط به اتصال آنتن:

۸) کانکتور مربوط به اتصال تلفن کننده:

هنگام اتصال مطمئن شوید کانکتور کامل سرجای خود قرار گرفته است.

۹) حذف زون‌های بدون استفاده:

با استفاده از دیپ سوئیچ ۱ تا ۵ می‌توان زون مورد نظر را باز یا بسته نمود.

۱۰) کانکتور اتصال بلندگوی داخلی:

هنگام اتصال بایستی سیم‌های بلندگوی داخلی از داخل شیار بالای برد عبور کرده باشد.

۱۱) صدای CHIRP تک آژیر:

پین برای تنظیم صدای تک آژیر (Chirp صدای زیاد H و صدای کم  L)

۱۲) پتانسیومتر SP:

این پتانسیومتر برای تنظیم فرکانس بلندگوی خارجی (SP) می‌باشد.

۱۳) پتانسیومتر شارژ:

این پتانسیومتر برای تنظیم ولتاژ شارژ باتری قابل استفاده است. (این پتانسیومتر قبلاً تنظیم شده است، لطفاً آن را تغییر ندهید.)

۱۴) فیوز مربوط به AUX (یک آمپر)

۱۵) فیوز مربوط به شارژ باتری (۳ آمپر)

۱۶) اتصال ترانس (۱۶ × ۲ ولت)

برد تلفن کننده‌ی دزدگیر اماکن مستر

دزدگیر اماکن مستر

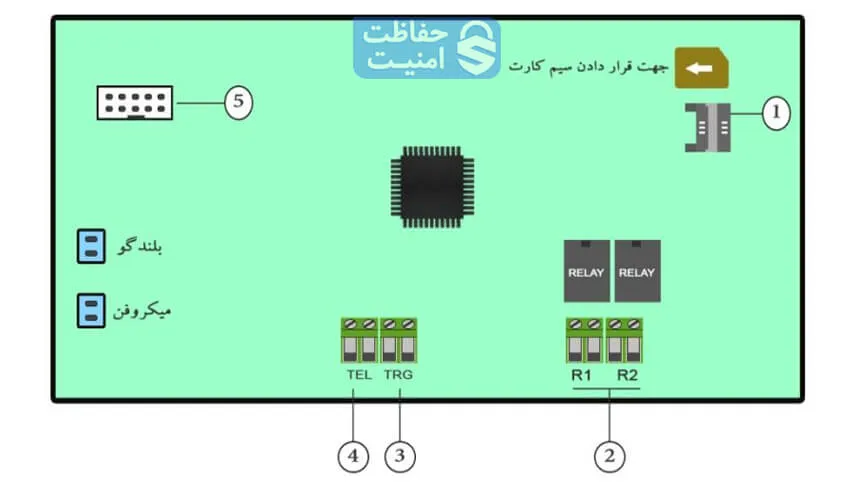

نقشه اجزا برد تلفن کننده‌ی دزدگیر اماکن مستر مدل M910

۱) محل قراردادن سیم‌کارت:

توجه داشته باشید که سیم‌کارت در جهت صحیح و به طور کامل در محل خود قرار گیرد.

۲) خروجی‌های دستگاه:

این خروجی‌ها مجهز به رله‌ی ۷ آمپر می‌باشد. توسط نرم افزار می‌توانید خروجی‌ها را نام گذاری کرده و آن‌ها را کنترل کنید.



۳) تحریک‌ها:

دستگاه دارای دو نوع تحریک می‌باشد:

  1. تحریک اصلی: با متصل کردن کانکتور تلفن کننده به برد پنل، اطلاعات مربوط به آژیر برای تلفن کننده ارسال می‌شود و در صورت هر گونه تحریک، تلفن کننده برای شماره‌های حافظه ۱ تا ۱۵ پیام تحریک را ارسال کرده و با شماره‌های ۱۶ تا ۳۰ تماس می‌گیرد.
  2. تحریک‌های جانبی (TRG + و -): عملکرد این نوع تحریک مانند تحریک اصلی بوده و برای فعال شدن باید به مدت ۲ ثانیه به ولتاژ مثبت یا منفی متصل شود. از تحریک‌های جانبی برای اعلام هشدار دستگاه‌های دیگر مانند پنل‌های اعلام حریق می‌توان استفاده نمود. تعیین متن تحریک‌ها توسط نرم افزار امکان پذیر می‌باشد.

نکته: متن تحریک اصلی و تحریک جانبی شماره ۱ مشترک می‌باشد.

۴) تلفن ثابت:

خط تلفن ثابت را به این ترمینال متصل کنید. در صورتی که نیازی به اتصال تلفن ثابت ندارید، آن را از طریق منوی تنظیمات تلفن کننده غیرفعال کنید.

۵) کانکتور اتصال تلفن کننده به پنل:

هنگام اتصال، مطمئن شوید کانکتورها به طور کامل سر جای خود قرار گرفته باشند.

راه اندازی دزدگیر اماکن مستر:

  1. سیم‌بندی را مطابق نقشه سیم‌بندی انجام دهید. سیم‌های تغذیه دستگاه بایستی با قطر مناسب انتخاب شده و حتماً قبل از اتصال تغذیه دستگاه سیم‌بندی‌ها کامل و سیم‌های اضافه حذف شده باشند.
  2. کابل ارتباطی پنل و تلفن کننده را متصل کنید.
  3. سیم‌کارت را در شیار خود قرار دهید.
    نکته مهم: اگر از سیم‌کارت جدید استفاده می‌کنید، آن را داخل گوشی قرار داده و حتماً پین کد آن را غیرفعال کنید.
    نکته: اگر از سیم‌کارت همراه اول برای اولین بار استفاده می‌کنید، حتماً آن را داخل گوشی قرار داده و یک تماس برقرار کنید، سپس زبان مورد نظر خود را انتخاب کرده و تأیید کنید.
  4. از شارژ سیم‌کارت داخل دستگاه، اطمینان حاصل فرمایید.


نقشه سیم‌بندی دزدگیر اماکن مستر

دزدگیر اماکن مستر
نقشه سیمکشی دزدگیر اماکن مستر مدل m910

جدول قابلیت زون‌های مختلف

قابلیت زون زون نیمه فعال زون ۲۴ ساعته زون دینگ دانگ زون بی‌سیم
شماره زون مربوطه زون ۱ و زون ۲ زون ۵  زون ۱ زون ۲ و زون ۳
