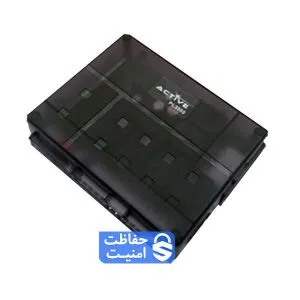

راهنمای نقشه سیم‌کشی دزدگیر PLC ساده

  در این ساعت گروه حفاظت و امنیت راهنمای کامل و فارسی نقشه سیم‌بندی دزدگیر PLC ساده را برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده راهنمای کاربردی در ادامه مطلب با ما همراه باشید.



راهنمای کانکتورها در نقشه‌ی سیم‌بندی دزدگیر PLC ساده

سیم‌بندی دزدگیر PLC ساده

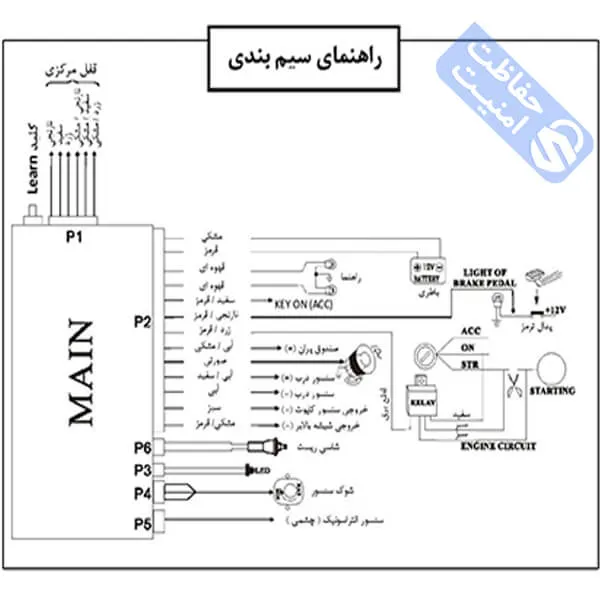

نقشه سیم‌بندی دزدگیر PLC ساده

   کیت دزدگیر PLC ساده دارای ۶ کانکتور می‌باشد که برطبق دیاگرام بالا به شرح زیر می‌باشد:

کانکتور ۱ (خروجی پمپ‌)

    در نقشه سیم‌بندی دزدگیر PLC این کانکتور دارای ۶ ورودی به شرح زیر می‌باشد، همچنین در دیاگرام زیر (روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه) به طور کامل روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه شرح داده شده است:

  1. نارنجی: مربوط به قفل (NC)
  2. سفید: مربوط به قفل (COM)
  3. زرد: مربوط به قفل  (NO)
  4. نارنجی/مشکی: مربوط به باز (NC)
  5. سفید/مشکی: مربوط به باز (COM)
  6. زرد/مشکی: مربوط به باز (NO)
سیم‌بندی دزدگیر PLC ساده
روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه

کانکتور ۲ (سوکت بزرگ)

  1. مشکی: منفی تغذیه
  2. قرمز: مثبت تغذیه
  3. قهوه‌ای: راهنما
  4. قهوه‌ای: راهنما
  5. سفید/قرمز: (KEY ON (ACC
  6. نارنجی/قرمز: پدال ترمز
  7. زرد/قرمز: قطع برق
  8. آبی/مشکی: صندوق پران
  9. صورتی: آژیر
  10. آبی/سفید: سنسور درب (+)
  11. آبی: سنسور درب (-)
  12. سبز: تحریک کاپوت (-)
  13. قرمز/مشکی: خروجی شیشه بالابر (-)

کانکتور ۳  (LED)

کانکتور ۴ (شوک سنسور)

کانکتور ۵ (سنسور التراسونیک)

کانکتور ۶ (شاسی ریست)





راهنمای کارایی دزدگیر پی ال سی ساده
