استارتی کردن دزدگیر معمولی با فرمان صندوق پران + کلیپ ویدئویی

استارتی کردن دزدگیر معمولی با فرمان صندوق پران + کلیپ ویدئویی

گروه حفاظت و امنیت در این ساعت نحوه استارتی کردن کلیه دزدگیرها را با ۴ عدد رله برای شما عزیزان آماده کرده است.

در ادامه این آموزش با گروه حفاظت و امنیت همراه باشید …

نحوه استارتی کردن دزدگیر معمولی با فرمان صندوق پران

بدون هیچ توضیح اضافه، میریم سراغ آموزش و فقط همین که برای طراحی این مدار از رله‌های ۱۲ ولتی موجود در دزدگیرها استفاده نمایید و دیود مشخص شده با رنگ آبی نیز باید ۶ آمپر باشد.

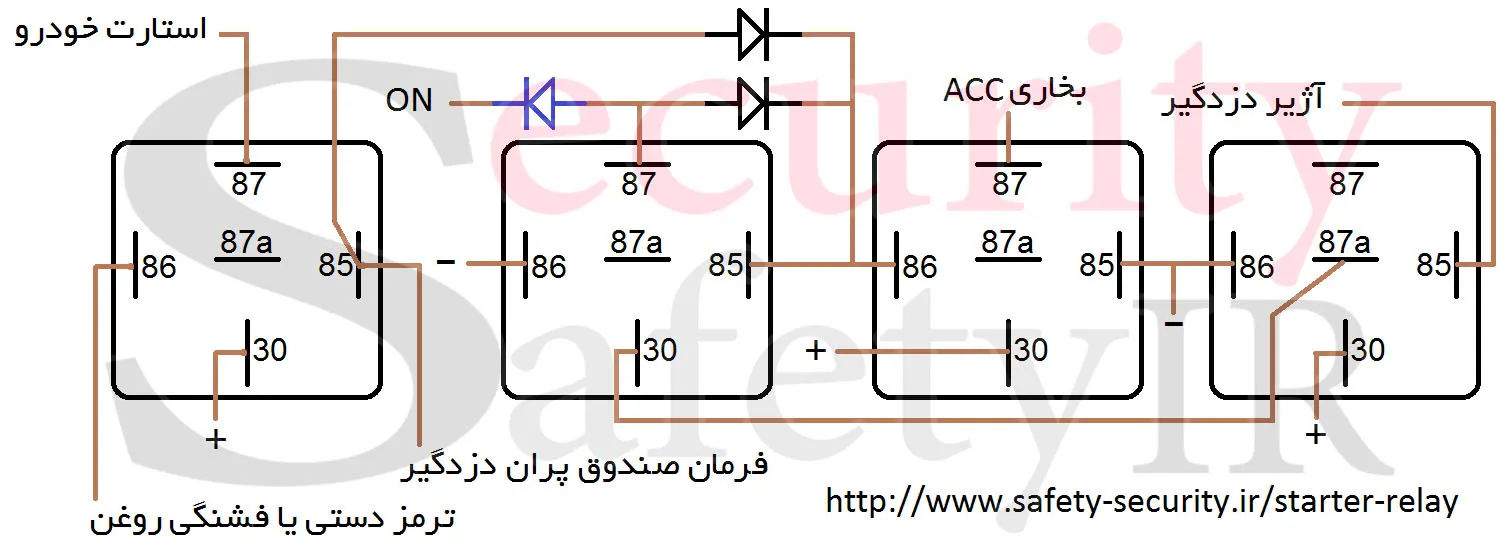

Starter Relay استارتی کردن
Starter Relay

اینم کلیپ ارسالی توسط کاربران گرامی سایت حفاظت و امنیت:

با توجه به کاربرد رله‌ها که قبلا نیز در مورد آن گفته بودیم، در این مطلب نیز یکی دیگر از کاربردهای این قطعه پرکاربرد را نیز مشاهده می‌کنیم.

سوالات، پیشنهادات و نظرات خود را در مورد این مطلب در بخش نظرات همین مطلب بیان نمایید …

مطالب پیشنهادی

معرفی جامع و نحوه کارکرد رله
معرفی جامع و نحوه کارکرد رله
معرفی جامع دیود
معرفی جامع دیود
آموزش نصب دزدگیر و پاور مزدا ۳۲۳
آموزش نصب دزدگیر و پاور مزدا ۳۲۳
آموزش کامل نحوه تعریف ریموت جیلی
آموزش کامل نحوه تعریف ریموت جیلی
آموزش نصب سوکت فابریک دزدگیر پژو ۲۰۶ و رانا مالتی‌پلکس EcoMux
آموزش نصب سوکت فابریک دزدگیر پژو ۲۰۶ و رانا مالتی‌پلکس EcoMux
آموزش نحوه غیرفعال نمودن حالت MYkey در خودروهای فورد
آموزش نحوه غیرفعال نمودن حالت MYkey در خودروهای فورد
آموزش نصب دزدگیر و پاور پژو ۲۰۶ و رانا مدل ۱۳۹۰ به پایین
آموزش نصب دزدگیر و پاور پژو ۲۰۶ و رانا مدل ۱۳۹۰ به پایین
اطلاعات کامل درباره سيستم ايموبلايزر CIM
اطلاعات کامل درباره سيستم ايموبلايزر CIM
آموزش نصب دزدگیر و پاور هیوندای توسان ۲۰۱۴
آموزش نصب دزدگیر و پاور هیوندای توسان ۲۰۱۴
کددهی انواع ریموت دزدگیر اسپای (ساده و کیلس)
کددهی انواع ریموت دزدگیر اسپای (ساده و کیلس)
آموزش تعریف ریموت فابریک پژو ۴۰۵ دو دکمه
آموزش تعریف ریموت فابریک پژو ۴۰۵ دو دکمه
آموزش جامع نصب پاور ویندوز، قسمت دوم
آموزش جامع نصب پاور ویندوز، قسمت دوم
راهنمای فارسی تنظیمات محصولات سیمکارتل
راهنمای فارسی تنظیمات محصولات سیمکارتل
آموزش نصب دزدگیر و پاور دیار خودرو سابرینا ۲۰۱۴
آموزش نصب دزدگیر و پاور دیار خودرو سابرینا ۲۰۱۴
آموزش نصب دزدگیر هیوندای توسان طرح قدیم
آموزش نصب دزدگیر هیوندای توسان طرح قدیم
آموزش نصب پمپ پرایدی روی برلیانس
آموزش نصب پمپ پرایدی روی برلیانس
آموزش نصب دزدگیر رنو داستر
آموزش نصب دزدگیر رنو داستر
ورودی و خروجی‌های دزدگیر
ورودی و خروجی‌های دزدگیر
تعریف ریموت دانگ فنگ H30 Cross
تعریف ریموت دانگ فنگ H30 Cross
راهنمای کاربردی ریموت دزدگیر ایزیکار مدل E6
راهنمای کاربردی ریموت دزدگیر ایزیکار مدل E6
راهنمای کاربردی ریموت ماجیکار مدل GOLD-110A و GOLD-110AS
راهنمای کاربردی ریموت ماجیکار مدل GOLD-110A و GOLD-110AS
آموزش نصب دزدگیر و پاور MVM 550
آموزش نصب دزدگیر و پاور MVM 550

98 نظر برای "استارتی کردن دزدگیر معمولی با فرمان صندوق پران + کلیپ ویدئویی"

سلام واقعا واقعا واقعا خیلی عالی دستتون درد نکنه شمارو مثل یک کوه پشت خودم حس میکنم اعتماد به نفسمو بردین بالا.دیگه دلهره ندارم واسه نصب راه اندازی این نوع خودروهای معرفی شده در سایت.اگه یک شماره میذاشتین واسه تماس عالی بود!!!

علیرضا (3 سال قبل)

درود بر شما
ممنون از الطاف شما، همین نظرات باعث دلگرمی ما میشه…
همچنین شما میتونید از قسمت ارتباط با ما (http://www.safety-security.ir/contact-us) ، با ما ارتباط برقرار نمایید.

محسن جوادی (3 سال قبل) در پاسخ به علیرضا

با سلام، طرح بنده با استفاده از یک مدار تایمر می باشد.که بعد از یک زمان متغییر که با پتانسیوم متر قابل تغییر می باشد، میتونه بخاری رو بعد گرم شدن روشن کنه.و یا اتومبیل بعد از زمان اختصاص یافته خاموش بشه.

میر سجاد موسوی (3 سال قبل)

بسیار عالی…
برای اظهار نظر، قبل از توضیح و تست کامل خیلی زود هستش ولی به نظر من راه اندازی این مدار به صورت منطقی جواب نمیده و اگر بخواین درست کار کنه، با استفاده از IC برنامه نویسی بکنیدش که باز اونوقت به صرفه نیست و کشور دوست و برادر چین، خیلی ارزان تر و فول رو ارائه داده…

در کل من همیشه ازین مدل طرح ها استقبال کردم و الان هم استقبال میکنم و امیدوارم که به بهترین نحوه راه اندازی بشه. اگر کمکی از دست ما برمیاد هم درخدمتیم…

موفق باشید…

ممنون از اطف بيكرانتان

میر سجاد موسوی (3 سال قبل)

سلام خسته نباشید برا نصب این روش باید سیم استارت قطع بشه؛یا فقط یه انشعاب بگیرم؟ و منظور ازoNچیه؟؟؟؟

محسن احمدی (3 سال قبل)

سلام همکار عزیز ،لزومی نداره سیم استارت قطع بشه و باید از پشت سوئیچ انشعاب بگیری.
اگر هم دقت کرده باشید پله های سوئیچ به این ترتیب هستند:
۱، Acc
۲، ON
۳، Start

سلام، سیم استارت نباید قطع بشه و on هم همون برق با سوئیچ هستش…

سلام و خسته نباشید حضور همه دوستان و همکاران گرامی،من این مدار رو روی پراید خودم نصب کردم و بدون هیچ مشکلی جواب داده،بسیار عالی

احمد حاصلی (3 سال قبل)

سلام در این روش ماشین با ریموت هم خاموش میشه یا فقط با سویچ؟

محسن احمدی (3 سال قبل)

باسلام، با کسب اجازه از اقای جوادی، خاموش شدن این مدار هنگامی هست که آژیر دزدگیر بصدا در بیاد. البته من تو مدلهای خودم از طرق باز کردن دربها ماشین رو خاموش میکنم.

با ریموت هم خاموش میشه…

فقط یه سوال:
برای استارت از دینام سیم بگیریم بهتره یا روغن؟

میر سجاد موسوی (3 سال قبل)

ولی از دینام بهتره. چون تو مواقع هوای سرد موتور تا بخواد روغن رو بکشه بالا طول میکشه و چراغ روغن با یه مکث بعد از روشن شدن خودرو خاموش میشه. در مواقعی هم که موتور گرم هست، قبل از روشن شدن موتور چراغ روغن خاموش میشه

بسیار عالی جناب موسوی
خیلی ممنون از پاسخگویی شما…

سلام خدمت جناب جوادی عزیز
بازم یه طرح توپ دیگه و به وجد اومدن سلولهای خاکستری مغز من
با تشکر از زحمات و ایده های شما

محمد غفوری تبار (2 سال قبل)

سلام و سپاس…
اگر ایده یا نظر جدیدی داشتید، ما در خدمتیم…

خیلی ممنون جناب مهندس من هنوز مبتدی هستم ترجیح میدم از طرح بزرگانی چون شما پیروی کنم
شاد و موفق باشید

محمد غفوری تبار (2 سال قبل)

سلام اقاي جوادي عزيز واقعا ممنون از راهنماي شما

کامران کیانی (2 سال قبل)

حداقل زمانى كه استارت زدن ميتواند خودرو را روشن كند سه تا پنج ثانيه است در حالى كه تحريك صندوق پران يك ثانيه است بنابراين نتيجه ميگيريم كه اين ترفند نميتواند ماشين رو روشن كند

بهرنگ نصیری (2 سال قبل)

سلام جناب نصیری
حرف شما صحیح. ما خودمون هم این کار رو پیشنهاد نمیدیم و این کار نوعی دستگرمی محسوب میشه ولی در گذشته خودمون خیلی ازین سیستم راه اندازی کردیم. حتی توی همین چند هفته اخیر برای هفت یا هشت مینی بوس توی شهرستان خودمون این سیستم رو راه اندازی کردیم که همشون فقط برای استارت زدن استفاده میکنند و راضی هستند…

سلام و عرض ادب و خسته نباشید خدمت همکارای عزیز
بخصوص استاد جوادی سرور ما
بنده امروز این مدارو رو تیبا بستم و با دزدگیر استیل میت به راحتی هم استارت خورد و روشن شد .
ممنون از استاد جوادی موفق باشید

فرزاد میرزایی (2 سال قبل)

سلام جناب میرزایی
بسیار سپاس گذاریم که نتیجه کار رو در بخش مربوطه اعلام کردید…

سلام . سپاس از همه همکاران بخصوص مهندس جوادی
این سیستم درسته استاندارد نیس ولی واقعا واسه گرم کردن خودرو اونم تو ابن فصل میتونه مورد استفاده قرار بگیره. اینجا که استقبالش بیشتره

میر سجاد موسوی (2 سال قبل)

سلام
ممنون از اعلام نتیجه مثبت شما…

با سلام و خسته نباشید میشه کاری کرد که موقع استارت زدن با ریموت از طریق دگمه صندوق پران قفل در ها باز نشه

علی حامدی (2 سال قبل)

سلام
بعضی از دزدگیر ها همینطور که شما میفرمایید هستند ولی خب دزدگیر های ساده درب رو هم باز میکنند و متاسفانه به صرفه نیست که بخواهید این قابلیت رو به دزدگیر ساده بیفزایید…

سلام.
با کسب اجازه از اقای جوادی، این مسئله با یه رله قابل حل هست.

بسیار عالی جناب موسوی
خیلی ممنون از پاسخگویی شما…

سلام
همکار گرامی لطف میکنی طریقه سیم بندی رله رو بگی زمانی که از صندوق پران برای استارت زدن استفاده میشه درها باز نشه ممنون از رهنمايت

شرمنده مهندس
برای مواقع اضطراری چه خازنی ببندیم زمانی تایم صندق پران پایین

سلام دوستان من طبق نقشه سیم کشی کردم ولی موقعه ای که دگمه صندوق نگه مدارم دزدگیر ازیر میکشه
وروشن نمیشه

محمد باقری (2 سال قبل)

سلام جناب باقری
این مدار رو چندین بار تست و نصب کردیم. دوستان هم همینطور. بنابراین در نصب دقت کنید. مطمئنا هر جای کار هست، یه مشکلی وجود داره…

حتما زمانی که دزدگیرتون فعال هست صندوق پران رو میزنید.

در موقعی که دزدگیر غیرفعال هست امتحان نمایید

دوستان من راهنمایی زروری دارم

محمد باقری (2 سال قبل)

سلام
منظور از onبرق سوویچ میشه؟

سعید بشیری (2 سال قبل)

با سلام و خسته نباشید و همچنین تشکر بابت اطلاعات مفیدی که در اختیار ما گذاشتید آقای مهندس جوادی رله اول سمت راست پایه شاره ۳۰ به چی وصل میشه ممنون.

مصطفی خورشید زاده (2 سال قبل)

سلام .مهندس با رله کوچک ۱۲ولت روبرد میشه این کارو کرد استارت بزنه؟

علی فرزاد پور (2 سال قبل)

سلام خدمت همگی
من اون سیستم استارت زن رو ساختم ولی فقط رو ماشینهای کاربراتوری جواب میده. روی پراید ۱۳۱ انژکتوری بستمش که استارت میخورد ولی روشن نمیشد که دلیلش این بود ماشینهای انژکتور باید تقریبا دوثانیه قبل استارت خوردن سویچش باز شه که پمپ بنزین پاش لود کنه

محمد غفوری تبار (2 سال قبل)

سلام. اتفاقا این وسیله باید رو ماشینای انژکتوری بهتر جواب بده تا کاربراتوری.
من رو پرایدها، تیبا، پژوها و ال۹۰ بستم خیلی عالی جواب میده.

سلامو عرض ادب خدمت تمامی همکارای عزیز
با اجازه استاد جوادی عزیز
با رله کوچکتره انجام ندید چون جریان بالایی از پلاتین داخل رله عبور میکنه بهتره از رله ۱۲ ولت ترجیحا داخل دزدگیر هست استفاده کنید.

دوست عزیز روی ماشینای انژکتورم بخوبی جواب میده به این شرط که زمان پالس مثبت صندوق پران حدودا یک ثانیه باشه

فرزاد میرزایی (2 سال قبل)

خیلی ممنون از راهنمایی شما دوستان عزیز

محمد غفوری تبار (2 سال قبل)

سلام اقای مهندس جوادی سال نوتون مبارک،منظورازعلامت مثبت که ازشماره۳۰رله گرفته میشه چییه،وچگونگی نصب سیم های رله ها برای استارتی کردن رابه طورساده تربیان کنیدممنون میشم،واینکه این روش برروی تمام دزدگیرهای ساده جواب میده؟

علی مختاری (2 سال قبل)

سلام جناب مهندس جوادی عیدتون مبارک.انشاالله سایتون کم نشه.

امین کشاورزنیا (2 سال قبل)

جناب مهندس بنده ماشین پرایدو استارتی کردم ولی باید سویچ روی ماشین و روی پله دوم باشه تا روشن بشه.میخواستم بدونم باید به همین شکل باشه

امین کشاورزنیا (2 سال قبل)

سلام
برای استارت زدن در ماشینهایی که دارای سیستم ایموبلایزر هستند، باید سوئیچ داخل مغزی باشه. اما اینکه روی پله دوم باشه، خیر. مشکل از مدار شماست احتمالا…

درضمن اقای جوادی جسارت نشه در سیستم استارتی باید بفهمیم دستگاهشون چیه اخه من یه کی لس اوردن که روی خود کاتولوگش نوشته بود حتما باید روی پله دوم باشه سوییچ که گفته شده بود سوییچ شکسته شود و در مغزی گذاشته شود

کورش ظهیری (2 سال قبل)

بله
در بعضی دستگاهها شرایط خاصی هستش که توی کاتالوگ دستگاه نکات خاص اشاره شده. مثلا همین دستگاه شما. یا مثلا دستگاه کی لس ایزیکار که حتما باید به کارکال دستگاه کد بدید تا کی لس کار بکنه…

ولی در مداری که شما فرمودید بله کاملا درست هست نباید کلید روی پله دوم باشه
فقط اینو گفتم که بعضی دستگاهها لازمه این مورد رو دارن
بازم عذر خواهی میکنم از دخالت بنده

کورش ظهیری (2 سال قبل)

در کل توی مدار ما نیازی به باز بودن سوئیچ نیست…

ببخشین دستگاه دزدگیر پی ال سی هستش.اگه امکان داره میشه بیشتر راهنمایی کنین.ممنون

امین کشاورزنیا (2 سال قبل)

احتمالا دیود ۶ آمپر مدار شما مشکل داره…

باعرض تبریک سال نو خدمت استاد جوادی وتمام دوستان انشاله سال پررونقی واسه همه باشه توام باسلامتی.یه سوال پایهای ۳۰به مثبت وصل میشه یا نه

رضا احمدی (2 سال قبل)

سلام و سپاس
سه تا از رله ها به مثبت متصل میشه…

سلام روی پراید و پژو … که ایموبلایزر داشته باشند باید حتما سوییچ روی ماشین و پله دوم باشه یا نیازی نیست؟

فرشاد فرهنگی (2 سال قبل)

سلام. باید سوئیچ روی ماشین باشه ولی نیازی نیست که روی پله دوم باشه…

سلام وخسته نباشی به تمام همکاران عزیز بخصوص آقای جوادی من سیستم استارت نصب کردم روی پراید مدل ۸۴خودم ماشین روشن ميشه ولی استارت قطع نميشه ودائم استارت میخوره خواستم ببينم مشکل از کجا ميتونه باشه
با تشکر

علیرضا حسین جوهر (2 سال قبل)

سلام.ممنون از راهنمایی هاتون…
برای رله بندی از رله کوچیک۱۲ولت هم میشه ب جا این رله ها استفاده کرد؟؟

سید وحید اقبالی (2 سال قبل)

سلام
خیر، عمل استارت و راه اندازی بخاری آمپر زیادی میکشه و باید با رله پنج پایه بزرگ این مدار رو راه اندازی نمایید…

سلام و خسته نباشید میشه طوری باشه که مث ماجیکار بعد از بستن درب خودرو اوتومبیل خاموش شه؟

هادی نقی پور (1 سال قبل)

سلام
اجرای حالت رزرویشن با چهارتا رله به تنهایی امکان پذیر نیست و نیاز به مدار دارد…

سلام خسته نباشید،برق صندوق پران لحظه ای هست پس چجور برق سویچ بعد،قطع برق صندوق پران قطع نمیشه و ماشین خاموش نمیکنه

علی فرزاد پور (1 سال قبل)

سلام
اگر در مدار دقت کنید، متوجه میشید. فرمان صندوق پران به رله اول و دوم متصل است و مسئولیت نگه داشتن برق با رله آخر (سمت راست) است که با آژیر زدن قطع میشود.

با سلام وسپاس از راهنمائی های ارزنده جنابعالی
اگر ممکن هست مدار رزرویشن رو هم تو گروه بزارید

بهزاد شرقی نژاد (1 سال قبل)

سلام
با مدار منطقی یه مقدار پیچیده و از ارزش خارج میشه…

سلام استاد جوادی عزیز وقت بخیر
تشکر فراوان بخاطر همه نظرات خوبتون
و همین طور همه اساتید عزیز که از نظراتشون کمال بهره رو میبریم
ارزوی عمری باعزت برای همه اساتید

جواد فدایی (1 سال قبل)

با سلام خدمت استاد گرامی
یه دزد گیر تصویری پی ال سی روی خودرو لنسر مدل ۱۹۹۲ نصب کردم.
خواستم با چهار رله استارتی کنم .و نصب کردم.
اما به دو مشکل برخورد کردم.
اول اینکه استارت میزنه ولی روشن نمیشه.
دوم اینکه وقتی با سوئیچ استارت میزنم آژیر دزد گیر به صدا در میاد. با تشکر .اگه امکان داره راهنمایی کنید.مرسی

علی بلوچی اناری (1 سال قبل)

سلام
اینکه استارت میخوره و روشن نمیشه، احتمالا تایم صندوق پران شما کمه. برای حل این مورد باید با استفاده از خازن، این مورد رو برطرف کنید.
مشکل آژیر کشیدن هم به این خاطر هستش که سیم بندی شما اتباه بوده وگرنه ربطی به سیستم نداره. احتمالا سیم آژیر با سیم برق پشت کیلومتر یا برق استارت دردگیر هستش.

سلام مهندس
شرمنده چه خازنى ببندیم تایم استارت زدنو بالاببره و طریقه نصب شو بگین ممنون

صمد رضایی (1 سال قبل)

شرمنده مهندس
سیم بندی رله رو لطف میکنیدتهيه کنيد بگید زمانی که استارت میزنه درها باز نشه

صمد رضایی (1 سال قبل)

سلام جناب رضایی
برای خازن باید بگم بستگی به میزان مصرف رله و میزان خروجی دزدگیرتون داره. که شما بعد محاسبه روی پایه های ۸۵ و ۸۶ رله مربوط به استارت اون خازن ها رو قرار میدین.
برای این که باز نشه، بستگی به دزدگیرتون داره که فرمان باز شدن درب ها رو با صندوق پران ارسال بکنه یا نه ولی خب بهتون پیشنهاد می‌کنم این مدار رو پیچیده‌تر نفرمایید.

شرمنده مهندس
لطف میکنید بگيدبرای مواقع اضطراری چه خازنی باشه سرراه رله قرار بدیم

صمد رضایی (1 سال قبل)

سلام
خازن ۴ کیلو….

سلام اقای جوادی ببخشید توی شکل بالا این دوتا دیود به رنگ مشکی که گذشتید دیود یا چیز دیگس و این که سیم ترمز دستی منظور از همون تک سیمی هست که بغل ترمز دستی رفته توی یک سری فیش

مهدی وصال اصیل (1 سال قبل)

با سلام
اون دو تا دیود یک آمپرند و سیم ترمز دستی همون سیمه تکیه

سلام من نصب کردم فقط وقتی با سوسچ روشن میکنی با سویچ خاموش نمیشه باید با ریموت خاموش کنی میشه راهنمایی کنید

کسی نیست جواب بده؟

امیر قلعه جوقی (1 سال قبل)

وقتی با سویچ روشن میکنم دیگه با سویچ خاموش نمیشه . باید با ریموت خاموش کنم . میشه راهنمایی کنید ایراد کجاست

امیر قلعه جوقی (1 سال قبل)

سلام
بررسی کردم. احتمالا دیود های سر سیم ON رو اشتباه متصل کردید، یا که دیودها معیوب هستند. اون قسمت رو بررسی و ایراد رو برطرف کنید. رله دوم از سمت چپ هم ممکنه ایراد داشته باشه.
در کل وقتی به صورت دستی ماشین رو روشن می‌کنید، رله دوم از سمت چپ نباید کنتاکت کنه و تحریک بشه.

سلام خسته نباشید . تو دزدگیرهای تصویری هم جواب میده؟ من به هوتای تصویری نصب کردم همه چیز درست کار میکنه ولی با دگمه آژیر خاموش نمیشه . باید با دگمه ضد سرقت خاموش کرد

امیر قلعه جوقی (1 سال قبل)

با سلام
جواب میده
مهم اینه که صدای آژیر دربیاد…

با سلام
وقتی ماشین خاموشه صدای آژیر میاد ولی وقتی با ریموت استارت میزنم خاموش نمیکنه
مذاححل نصبم کنترل کردم کاملا درسته

سلام آقای جوادی من این سیستم رو رو ماشین خودم نصب کردم جواب داد ولی وقتی با سوییچ روشن می کنم چراغ روغن روشن می مونه لطفا راهنمایی کنید

محمد حسین صفری (9 ماه قبل)

یک عدد دیود ۴۰۰۷ بذارید درست میشه

با سلام.منظور از علامت + وصل به مثبت دائم است؟

فرشاد غفار زاده (9 ماه قبل)

مثل آقای صفری موقع استارت زدن با سوئیچ چراغ روغن روشن میمونه،لطف میکنین بگین قسمت خط دار دیود ۴۰۰۷ رو به کدوم سمت ببندیم؟سمت فشنگی روغن باشه یا سمت رله؟
