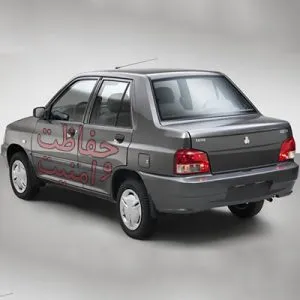

آموزش نصب دزدگیر پراید، تیبا و ساینا

آموزش نصب دزدگیر پراید، تیبا و ساینا

امروز گروه حفاظت و امنیت برای شما دوستان و همراهان گرامی آموزش نصب دزدگیر پراید، تیبا و ساینا را تهیه و تدوین کرده است. با ما در ادامه مطلب همراه باشید…

مدل ۱۳۸۹ به بالا

در ابتدا این نکته رو بگم که نصب دزدگیر پراید‌های تولید سال ۱۳۸۹ دقیقاً با تیبا، تیبا۲ و ساینا به یک صورت هستش. همه سیم های مورد نیاز روی مخصوص اعضا، کلیک کنید! هستند، مانند تصویر زیر.[نکته۱]

مخصوص اعضا، کلیک کنید!

مدل ۱۳۸۹ به پایین

این بخش فقط مختص پراید صبا که تولید سال ۱۳۸۹ به پایین است، کاربرد دارد.

  • برق دائم: (زیر فرمان – سوکت سیاه دو سیم) سیم سفید درشت
  • ACC: (زیر فرمان – سوکت سیاه دو سیم) سیم سیاه/سفید درشت
  • تحریک قفل و باز دب ها: مخصوص اعضا، کلیک کنید! [نکته۲]
  • لادری و راهنما: مخصوص اعضا، کلیک کنید!

    نکات نصب دزدگیر پراید، تیبا و ساینا:

    1. در این حالت باید سیم های رله های قفل و باز دزدگیر را به صورتی که میگوییم ببندید. (رنگ سیم هایی که توضیح میدهیم، مطابق دزدگیرهای چینی میباشد) به این ترتیب که سیم های سفید دزدگیر (COM) باید به سمت پمپ ها متصل شوند و سیم های نارنجی دزدگیر (NC) به سمت قفل مرکز متصل شوند و سیم های زرد دزدگیر (NO) به مثبت ثابت متصل گردد.
    2. در این حالت باید سیم های رله های قفل و باز دزدگیر را به صورتی که میگوییم ببندید. (رنگ سیم هایی که توضیح میدهیم، مطابق دزدگیرهای چینی میباشد) به این ترتیب که سیم های سفید دزدگیر (COM) را باید به داخل درب راننده ببریم و به دو سیم آویزان شده پمپ متصل کنید و سیم های نارنجی دزدگیر (NC) را به منفی ثابت متصل شوند و سیم های زرد دزدگیر (NO) به مثبت ثابت متصل گردد.
    3. برای لادری صندوق عقب نیز باید از دسته سیم پشت لامپ صندوق عقب، سیم تحریک منفی لامپ که اکثر اوقات آبی رنگ است را باید به سیم لادری که در همانجاست که رنگ آن هم قرمر/آبی (در مدل های قدیمی) و یا رنگ آن سفید (در مدل های جدید) متصل کنیم تا با باز کردن صندوق عقب، چراغ سقف روشن گردد.

مطالب پیشنهادی

آموزش راه‌اندازی سیم‌های قفل مرکزی انواع دزدگیر
آموزش راه‌اندازی سیم‌های قفل مرکزی انواع دزدگیر
معرفی جامع و نحوه کارکرد رله
معرفی جامع و نحوه کارکرد رله
آموزش نصب دزدگیر پژو 2008
آموزش نصب دزدگیر پژو 2008
آموزش تعریف ریموت فابریک MVM X33 + کلیپ
آموزش تعریف ریموت فابریک MVM X33 + کلیپ
معرفی جامع دیود
معرفی جامع دیود
آموزش تعریف ریموت دزدگیر Blizer
آموزش تعریف ریموت دزدگیر Blizer
آموزش نصب دزدگیر سوزوکی پاترول
آموزش نصب دزدگیر سوزوکی پاترول
آموزش نصب دزدگیر و راه‌اندازی آینه تاشو سانگ‌یانگ تیوولی
آموزش نصب دزدگیر و راه‌اندازی آینه تاشو سانگ‌یانگ تیوولی
آموزش نصب دزدگیر و پاور پژو پارس، سمند و دنا EcoMux
آموزش نصب دزدگیر و پاور پژو پارس، سمند و دنا EcoMux
معرفی کامل دزدگیر استیل میت
معرفی کامل دزدگیر استیل میت
تعریف ریموت برلیانس H230 و H330
تعریف ریموت برلیانس H230 و H330
راه‌های شناسایی و مقابله با از کار انداختن ردیاب خودرو
راه‌های شناسایی و مقابله با از کار انداختن ردیاب خودرو
آموزش کامل نحوه تعریف ریموت وانت کاپرا
آموزش کامل نحوه تعریف ریموت وانت کاپرا
آموزش نصب دزدگیر و پاور MVM X22
آموزش نصب دزدگیر و پاور MVM X22
آموزش تعریف ریموت فابریک سوزوکی گرند ویتارا
آموزش تعریف ریموت فابریک سوزوکی گرند ویتارا
آموزش تعریف ریموت فابریک پراید مدل شایان‌کاو
آموزش تعریف ریموت فابریک پراید مدل شایان‌کاو
آموزش نصب دزدگیر تریلی اسکانیا G380
آموزش نصب دزدگیر تریلی اسکانیا G380
آموزش نصب دزدگیر سانگ‌یانگ موسو
آموزش نصب دزدگیر سانگ‌یانگ موسو
آموزش نصب پاور و راه‌اندازی آینه تاشو کیا اسپورتیج 2015 و 2016
آموزش نصب پاور و راه‌اندازی آینه تاشو کیا اسپورتیج 2015 و 2016
آموزش تعریف ریموت دزدگیر، طرح شماره چهار
آموزش تعریف ریموت دزدگیر، طرح شماره چهار
آموزش تعریف ریموت دزدگیر PEUGEOT
آموزش تعریف ریموت دزدگیر PEUGEOT
آموزش تعریف ریموت دزدگیر DELSEY
آموزش تعریف ریموت دزدگیر DELSEY

87 نظر برای "آموزش نصب دزدگیر پراید، تیبا و ساینا"

با سلام نحوه بستن دزدگیر ماجیکار مدل ۹۰۲(قفل مرکزی واستارتر)بروی۱۳۲یا تیبا ؟متشکرم

ابتدا جامپر مربوط به فرمان قفل دزدگیر را روی حالت خروجی منفی (حالت پژو) قرار دهید. دو عدد رله استفاده نمایید. پایه ۸۵ هر دو رله را به مثبت دائم بدهید. پایه ۸۶ رله ها رو یکی به سیم سبز دزدگیر ۹۰۲ ماجیکار و یکی به سیم زرد دزدگیر ۹۰۲ ماجیکار متصل نمایید. پایه های ۸۷a رله ها به مثبت دائم، پایه های ۸۷ رله ها رو به سمت کامپیوتر یا قفل مرکز وصل نمایید و پایه های ۳۰ رله ها رو به سمت محرک اتومبیل متصل نمایید.

سلام ببخشید یه سیم دو رشته ای که برا دزد گیر هستش از پشت فرمان پراید امده داخل کاپوت یکیش به بلند گوی دزد گیر وصل اون یکیش به کجا وصل میشه آخه درهای ماشین با ریموت قفل نمیشه با تشکر

سلام
سیم دوم مربوط به لادری منفی درب ها میشه که باید به شاصی فلزی درب موتور متصل بشه (یعنی وقتی درب موتور باز بشه به اون سیم اضافی که فرمودید یک پالس منفی وارد میشه).

سلام
تمامی سیم های مربوط در پشت دستک راهنما و سوئیچ قرار داره. لادری و پمپ درب ها رو هم باید خودتون بزارید. در کل چیز خاصی نداره ولی حتما در آینده آموزش داده خواهد شد…

سلام ببخشید در مورد کد دهی کنترل فابریک انواع رله مرکزی پراید میشه عکسی از روش کد دهی بزارید

سلام البته می توان دزد کیر ۱۳۲ را مثل ۴۰۵ هم بست به طوری که یونیت را از جاش در اورده رویه مدار ۲ تا نقطه دارد دو عدد سیم لهیم کرده از یونیت در میاریمش بیرون به سیمهایه باز و بسته دزدگیر میبندیم البته با لامب تستر ازمایش کرده بیدا کرده که بزودی عکس برای اقای جوادی میفرستم

سلام من تیبا ۲بستم با سوکت فابریک وقتی درب ها باز هستن قفل باز کنیم کلا دزدگیر به هم میریزه یعنی قفل میکنه دیگه باز نمیکنه کسی میدونه علت چیه دزدگیرم بوستره

لطفا در مورد نصب دزدگیر باسوکت فابریک هم توضیح بدید تشکر

سلام خسته نباشید آقای جوادی لطفا مرا در مورد سیمهای قفل مرکزی ۱۳۲- یاری کنید که به چه شکلی بسته میشه تلگرام هم عکس فرستادم خواهشم اینکه به من کمک کنید

سلام
طبق نقشه بالا دو تا سیم مربوط به قفل و باز درب ها هستش. شما باید توی دزدگیرتون به این ترتیب عمل کنید. زرد ها به مثبت، نارنجی ها به سمت قفل مرکزی سیم های قطع شده و سفید ها هم به سمت پمپ سیم های قطع شده.

سلام خسته نباشید
میخواستم بدونم شدنیه سیم پاور ویندوی فابریک دزدگیر که منفی هم هست رو با یه رله مثبت کنم و به عنوان پاور شیشه پراید استفاده کنم؟

سلام
شدنی هستش ولی نیاز نیست. تحریک پاور رو به تحریک پمپ وصل کنید که مثبت هستش…

سلام، ببخشید میخواستم ببینم سیم صندوق پرون پراید ۱۳۱ داخل یونیت قفل مرکزی هست سیمش تا کجای ماشین رفته ؟ که نخوام از اول سیم بکشم تا عقب …

سلام
برای نصب دزدگیر روی ماشینی که لادریشو از چراغ سقف میگیریم ، باید از دو دیود ۴۰۰۷ استفاده کنم
خواستم بدونم دقیقا باید کجا این دو دیود رو نصب کنم ممنون

سلام
سیمی که به چراغ سقف فرمان میدهد را پیدا کنید و بچینید. (با فرض این که تحریک این سیم منفی است) سمت خط دار دو عدد دیود ۱ آمپر (۴۰۰۷) را به سمت کامپیوتر سیم چیده شده و سمت بدون خط یکی از دیودها را به سمت چراغ سقف متصل کنید. سمت بدون خط باقی مانده دیود دیگر را به لادری منفی دزدگیر متصل نمایید…

سلام
سیم لادری رو بچینید. یک سمت دو دیود رو به سمت کامپیوتر و دو سمت باقی مانده رو یکی به سمت چراغ سقف و یکی به سمت دزدگیر متصل نمایید.

سیم های صورتی،خاکستری،آبی توی سوکت فابریک واسه چیه؟؟؟دقیقاا خونه های جلویی و کناری راهنما.

سلام اقای جوادی نصب دزدگیر ساینا مثل نصب دزدگیر پراید یا فرق میکنه

با سلام جناب جوادی،سیم لادری صندوق عقب ساینا را از کجا پیدا کنیم.چون با پراید فرق داره؟؟

با سلام خدمت اساتید
محمد شوکت هستم
بنده اخیرا متوجه موضوعی شدم توی نصب دزدگیر پراید ساینا و تیبا مدل ۹۶ به بالا
سوکت سیم کشی آژیر و شاسی کاپوت گذاشتن
تو موتور ماشین کنار سوکت برف پاک کن یه سوکت دوسیم آزاد هستش بارنگ های مشکی و صورتی (مشکی منفی دایم) و صورتی (آژیر دزدگیر) که متناظر همان رنگ توی سوکت رله مرکزی ماشین هستش
دقیقا نقطه نصب شاسی کاپوت هم(پشت چراغ سمت راننده) یه سوکت تک سیم(سفید) آزاد هستش مربوط به لادری دربها جهت شاسی کاپوت
در آینده عکس هم ایشالا میزارم

با سلام خدمت مهندسین گرامی لطف کنید اگه امکانش هست برای نصب دزدگیر ضمن توضیحات تصاویر مربوط به دزدگیر و رله ها و هر چیزی رو که توضیح میدین بی زحمت بزارید ممنون میشم

سلام
اگر تصاویر و ویدئوهایی که کیفیت مطلوب داشته باشند حتماً توی سایت میزاریم.

سلام دزدگیر هوتای بستم رو کوییک وقتی با ریموت فابریک در باز میکنم چراغ سقف روشن میشه و وقتی دکمه قفلو بزنم چراغ سقف خاموش میشه اما با دزدگیر ک درو باز میکنم چراغ سقف روشن نمیشه مگر اینکه ماشینو روشن کنم در ضمن با دزگیرو با سوکت فابریک بستم ،سیمACCرو هم چک کردم یعنی سوییچ باز درهارو قفل کردم آژیر صدا نداد یعنی سیم acc جاش درسته ،اساتید کمک کنید لطفا.

سلام
سر راه ACC و لادری دیود بزارین.
احتمال داره که لادری رو بجای درب‌ها از سیم چراغ سقف گرفته باشید…

استاد به سوکت فابریک مثل پرایدو تیبا بستم جای سیم ها کاملا درسته چون برای شاسی کاپوت هم سیم کشیدم ولی کاپوتم ک باز میکنم چراغ سقف بازم روشن نمیشه بعد اینکه فرمودید دیود بزارم چه دیودی بزارم و سمت خط دار دیود به کدوم سمت باشه؟

سوکت‌ها هم ممکنه بعضی وقت‌ها اشتباهی توی مونتاژ داشته باشن.
قبل از هر کاری سیم لادری رو قطع کنید و ایراد رو بررسی کنید. اگه ok بود، دیود بزارین…

سلام و عرض ادب خدمت استاد گرامی
یه پرایدی هست که روش دزدگیر هوتای ساده نصب کردم وقتی که ماشین حرکت میکنه بعد یه مدتی فلاشر های ماشین شروع به زدن میکنن مشکل از کجا میتونه باشه؟
خیلی ممنون از سایت مفیدتون

سلام جناب قلی زاده عزیز
احتمالاً شاسی درب کاپوت بد نصب شده یا مشتری ماشین رو شسته و اتصالی داره اون فشنگی داخل کاپوت و یا سیم ACC قطع هستش.

سلام . خسته نباشید. میخواستم بپرسم سیم بندی قفل باز زانتیا رو مثل پراید بست . ممنون میشم توضیح بدید

سلام بنده دیروز یک تیبا ۲ دزدگیر بستم که راه آن با مدلهای قبل فرق داشت قابل ذکر که باید بگم ماشین صفر بود و اینکه چراغ سقفی وقتی کلید لادری نگه داشتم تخیری بود یعنی یواش یواش خاموش می‌شد من الان باید چیکار کنم برای تحریک لادری ها چون مجبور شدم سیم ابی غط کنم

سلام خسته نباشید
سیم لادری رو مثل همه ی تیبا های که قبلا بستی ببندید هیچ مشکلی پیش نمیاد.

سلام خسته نباشید
جناب زحمتکش به دلیل اینکه نحوه سیم بندی دزدگیر برای هر ماشینی متفاوت هست
ولی دفترچه راهنمای اکثر دزدگیر های ماجیکار را داخل سایت قرار داده ایم
https://safety-security.ir/magicar-faq/

سلام، من از سایتون خیلی راضی هستم وتشکر میکنم،
در مورد پراید۱۳۲ چرا سیم کشی قفل مرکزیش با پراید ها دیگه فرق داره؟ و اگه بخواهیم براش سوکت فابریک ببندیم چه جوری بسته میشه؟

سلام
جناب سلیمی پراید ۱۳۲ با بقیه مدل های پراید فرقی ندارد و قفل مرکزیش مثل همه ی پرایدهای دیگه بسته می‌شود

سلام وعرض ادب خدمت اقای جوادی گل ممنون از سایت خوبتون ی سوال داشتم از خدمتتون در ماشین ساینا جدیدن رله باکس وجود نداره ودسته سیم مستقیم میره داخل کامپوتر ماشین می خواستم بدونم نصب دزدگیر به چه شکل انجام می شه روی این خودرو ممنون

سلام جناب اکبری
به محض اینکه نقشه نصب این مدل ساینا به دستمون برسه، حتما داخل سایت قرار میدیم…

سلام خسته نباشین
دزدگیر چیتا نصب کردم وقتی با ریموت دزدگیر قفل میکنم قفل میشه فوری برمیگرده عیب از قفل مرکزیه یا دزدگیر؟ ممنون

سلام خسته نباشید
جناب شیردل سیم بندی قفل مرکزی رو به روش تک سیم ببندید مشکلتون حل میشه.

سلام.
روی ساینا مدل ۹۹ دزدگیر سوکت فابریک بستم. سیم آژیر به صورت فابریک داخل کاپوت هست اما سیم لادری کاپوت هیچ کجای کاپوت موجود نبود.
درضمن روی سیمی که مخصوص لادری کاپوت توی یونیت هست، پالس منفی دائم هست.
کسی تجربه ای داره در این مورد؟

سلام
جناب رضایی سیم لادری کاپوت از سمت قفل مرکزی باید قطع بشه و سیم لادری کاپوت هم پشت چراغ ها رو خوب نگاه کنید گاهی از اوقات با دسته سیم چراغ ها قاطی میشه و میره پشت چراغ و پیدا کردنش یخورده سخت میشه

سلام
منم همین مشکل با ساینا دارم دوستان کسی که تجربه داره راهنمایی بکنه که سیم لادری کاپوت دقیقا کجای خودرو هست🙏💯

سلام جناب صوفی زاده
در هر صورت سوکتش دوپین هستش و توی همه جا یه شکل هستش.
ولی خب توی هر ماشین یه بار باید پیداش کنید.

سلام خسته نباشید در پراید قدیمی تحریک پاور رو باید مثبت بدیم به قفل یا منفی؟

سلام امروز یه دزدگیر اس پای ساده رو تیبا بستم نه با روش تحریک منفی ونه باروش مثبت نتونستم روی سوکت فاریک قفل مرکزی رو راه اندازی کنم از روش سوم به بستم به سمت پمپ جواب داد ولی هیچ سیمی از دزدگیر برای قفل مرکزی هیچ فرمانی نه منفی ونه مثبت حتی لحظهای نداره تو کاتولگشم زده ولی اصلا جواب نمیده میشه راهنما ییم کنید

سلام وقت بخیر.امروز یه ساینا پلاس خواستم دزگیر بزنم.ساله ترخیصه ماشین نیمه دومه ۱۴۰۰ بود.کلا سیم کشیش فرق میکرد رله باکس نداشت.کسی هست راهنماییم کنه؟؟

سلام
متاسفانه هنوز نقشه نصبش به دستمون نرسیده!
ممنون میشیم اگر نقشه نصب رو برامون ارسال کنید…

سلام خسته نباشین
یه پاور نصب کردم رو تیبا اول درست کار میکرد الان شیشه سمت شاگرد پایین نمیاد چجوری رفع ایراد کنم؟

سلام
باید اون سیمی که مربوط به درب شاگرد هست و قطع کردید که پاور نصب کنید، رو مجدد مثل اولش وصل کنید. اگه مشکل حل شد، ایراد از پاور یا سیم کشی همون درب پاور هستش. وگرنه ایراد از موتور شیشه‌بالابر و خود ماشین هستش.
