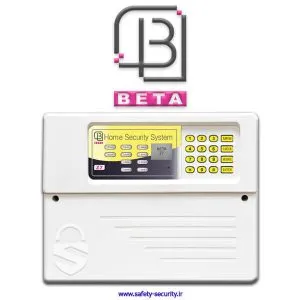

راهنمای کامل نحوه انجام تنظیمات دزدگیر اماکن بتا مدل Z7-GSM

در این ساعت گروه حفاظت و امنیت راهنمای نحوه انجام تنظیمات دزدگیر اماکن بتا مدل Z7-GSM را برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده این راهنمای کامل در ادامه با ما همراه باشید.

تنظیمات دزدگیر اماکن بتا مدل Z7-GSM

نحوه انجام تنظیمات دزدگیر اماکن بتا

تنظیمات ساعت و تقویم:

بر روی دزدگیر اماکن Z7-GSM ساعت و تقویم با قابلیت تنظیم آنها به دلخواه و سازگار با منطقه جغرافیایی نصب، تعبیه شده است.

نکته: تقویم این دستگاه می‌تواند مطابق با تقویم میلادی و یا تقویم شمسی تنظیم شود.

نکته: توجه داشته باشید که تقویم شمسی Z7-GSM سال‌های کبیسه را نیز پشتیبانی می‌کند.

برای تنظیم این قابلیت دو روش وجود دارد:

تنظیم با دستگاه Z7-GSM
تنظیم از طریق ارسال SMS

نکته: برای تنظیم ساعت و تقویم بهتر است تنظیمات با استفاده از دستگاه اعمال شوند.

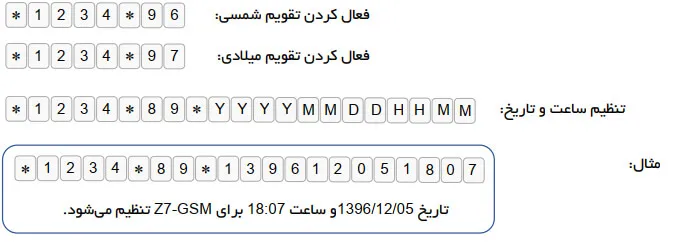

تنظیم از طریق ارسال SMS:

نکات:

در تنظیم از طریق SMS اعداد می‌توانند فارسی یا انگلیسی باشند.
جهت وارد نمودن اعداد 1 رقمی برای ساعت و تاریخ، حتما قبل از عدد مورد نظر قرار داده شود. به عنوان مثال عدد 3 باید 03 وارد شود.
با تنظیم تاریخ و ساعت، دستگاه به طور اتوماتیک شمسی یا میلادی بودن تاریخ را تشخیص داده و تقویم شمسی یا میلادی را راه‌اندازی می‌کند.

تنظیمات دزدگیر اماکن بتا بخش مربوط به ساعت، تاریخ و بررسی گزارش‌ها با استفاده از Z7-GSM:

پس از وارد کردن رمز ورود به منو با فشردن دکمه ENTER و نگهداشتن آن به مدت 3 ثانیه، وارد منو می‌شوید. به کمک این منو می‌توان ساعت و تاریخ دستگاه را تنظیم نمود. همچنین می‌توان گزارش‌هایی همانند گزارش‌های ارسالی از دزدگیر، عملکردهای کنترلی انجام شده با ارسال SMS و … را با تاریخ و ساعت انجام این امور مشاهده و در صورت نیاز حذف نمود.

نکته: توجه داشته باشید که حافظه این دستگاه تا 200 گزارش را ذخیره و نمایش می‌دهد.

پس از فشردن 3 ثانیه‌ای ENTER و ورود به منو، زیر منوهای زیر نمایش داده خواهند شد که هر کدام از این زیر منوها در ادامه توضیح داده شده‌اند.

نکته: برای حرکت بین زیر منوها، از دکمه و، از دکمه CHECK برای منوی بعدی (NEXT) و دکمه MESSAGE برای بازگشت به منوی قبلی (BACK) استفاده کنید. جهت ورود به هرکدام از زیرمنوها از دکمه ENTER و برای خروج از زیرمنوها از دکمه MEM استفاده نمایید.

OUTPUT MANUAL CONTROL:

با استفاده از این منو می‌توان دزدگیر را فعال یا غیرفعال نمود.

گزینه SMS A برای فعال کردن و SMS D برای غیرفعال کردن دزدگیر است.

با استفاده از دکمه‌های CHECK و MASSAGE بین گزینه‌ها حرکت کرده و با فشردن # گزینه مورد نظر را تایید کنید.

CLOCK & DATE SETTING:

این منو دارای سه گزینه تنظیماتی جهت انجام این تنظیمات دزدگیر اماکن بتا به شرح زیر است:

CALENDAR TYPE: برای تعیین نوع میلادی یا شمسی تقویم Z7-GSM با استفاده از دکمه‌ی ENTER نوع تقویم را انتخاب کنید.
SETTING DATE: با انتخاب این گزینه می‌توان تاریخ را به صورت YYYY/MM/DD تنظیم نمود.
SETTING CLOCK: با انتخاب این گزینه می‌توان ساعت دستگاه را به صورت HH/MM تنظیم نمود.

SMS COMMAND LOG:

این منو 200 گزارش از شماره تماس‌هایی که با ارسال SMS به دستگاه آن را کنترل کرده‌اند و یا تنظیماتی بر روی دستگاه انجام داده‌اند به همراه ساعت و تاریخ آن، نمایش می‌دهد.

HOME SECURITY LOG:

این منو 200 گزارش ارسالی از دزدگیر را به همراه ساعت و تاریخ وقوع آلارم‌ها نمایش می‌دهد. علاوه بر اینکه در هنگام وقوع آلارم، پیامک مرتبط با تحریک ارسال می‌شود، می‌توان با گذشت زمان و در صورت نیاز با استفاده از این گزینه تمامی اتفاقات رخ داده از سمت دزدگیر را مجددا بررسی نمود.

ERASE SMS COMMAND LOG:

برای پاک کردن حافظه کنترل و تنظیم دستگاه از طریق ارسال SMS، این زیرمنو را انتخاب و مراحل آن را دنبال و تکمیل نمایید.

ERASE HOME SECURITY LOG:

برای پاک کردن حافظه گزارش‌های ارسالی از دزدگیر، این زیر منو را انتخاب و مراحل آن را دنبال و تکمیل نمایید.

نکته: در صورت پر شدن ظرفیت حافظه در نظر گرفته شده برای گزارشات مذکور، گزارش‌های جدید، جایگزین گزارش‌های قبلی خواهد شد و آخرین 200 گزارش عملکرد نمایش داده می‌شوند.

تنظیمات LOG دزدگیر اماکن بتا

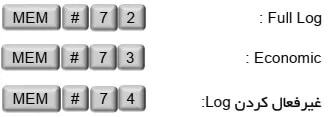

با استفاده از Z7-GSM، امکان ارسال گزارش‌های متنوع از وضعیت دزدگیر، فعال و غیرفعال شدن دزدگیر، وقوع آلارم و … فراهم می‌گردد.

در حالت Full، تمام عملکردهای دزدگیر از طریق پیامک به مدیر اطلاع داده می‌شود. در حالت اقتصادی، تمام اتفاقات غیر از فعال و غیرفعال شدن دزدگیر توسط ریموت به مدیر پیامک زده می‌شود. در صورت عدم تمایل به دریافت گزارش عملکرد دزدگیر، می‌توانید Log را غیرفعال نمایید.

تنظیمات مربوط به زبان پیامک:

زبان پیامک با ارسال SMS و یا از طریق دستگاه قابل تنظیم و تغییر است.

با تغییر زبان، تمام پیام‌ها به زبان انتخاب شده ارسال می‌شوند.

نکته: اگر در زمان تغییر زبان پیامک از طریق ارسال SMS، در انتهای متن علامت «!» قرار داده شود، تغییر زبان پیامک گزارش خواهد شد.

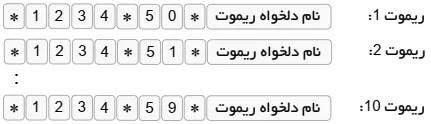

نام‌گذاری ریموت‌ها:

مثال: قبل از نام‌گذاری ریموت گزارش دریافتی به صورت زیر خواهد بود:

Z7-GSM-safety-security.ir

پس از تغییر نام ریموت 3 به «منشی» گزارش دریافتی به صورت زیر خواهد شد:

Z7-GSM-safety-security.ir

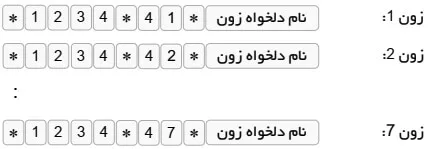

نام‌گذاری زون‌های باسیم:

زون‌های باسیم دزدگیر Z7-GSM قابلیت تغییر و تنظیم به نام دلخواه را دارند.

برای نام‌گذاری هر کدام از این زون‌ها می‌توان از دستورات زیر استفاده نمود.

نام‌گذاری زون‌های بی‌سیم:

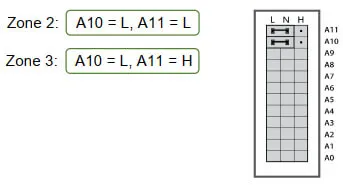

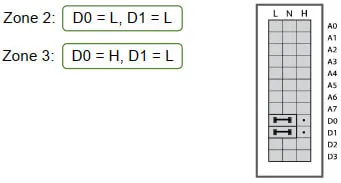

بر روی دزدگیر Z7-GSM می‌توان تا 10 عدد چشم بی‌سیم کد داد. با توجه به نیاز می‌توان نام دلخواهی را به هر کدام از این زون‌ها اختصاص داد.

مثال: با ارسال پیامک زیر به محض تحریک شدن زون بی‌سیم 1، گزارشی با مضمون «هشدار به دلیل تحریک سنسور بی‌سیم 1 درب ورودی انبار» به کاربر ارائه خواهد شد.

نکته: توجه داشته باشید نام هر کدام از ریموت‌ها، زون‌های باسیم و زون‌های بی‌سیم، می‌توانند تا 15 حرف باشند.

استعلام اسامی ریموت‌ها، زون‌های باسیم و بی‌سیم:

تغییر رمز ورود به منو:

رمز کاربر را به دو روش زیر می‌توان تغییر داد:

تغییر رمز به وسیله دستگاه
تغییر رمز با ارسال SMS

تغییر رمز به وسیله دستگاه:

پس از وارد کردن دستور “90 # MEM“، پیغام “OLD PASSWORD” روی LCD نمایش داده شده، رمز قدیمی را وارد کرده، سپس پیغام “NEW PASSWORD” ظاهر شده، اکنون رمز جدید مورد نظرتان را وارد نمایید. پس از آن با نمایش “ENTER AGAIN“ درخواست می‌شود که رمز جدید را مجدد وارد نمایید.

پس از انجام مراحل مذکور، با مشاهده پیام “PASSWORD CHANGE SUCCESSFULLY”، رمز جدید ذخیره شده و جایگزین رمز قبلی خواهد شد. در صورت اشتباه وارد کردن رمز ورود قدیمی، پیام “WRONG PASSWORD” ظاهر شده و دستگاه از منو برنامه‌ریزی خارج می‌شود. اگر در زمان تکرار رمز جدید (ENTER AGAIN) اشتباهی صورت گیرد، پیام “PASSWORD NOT MATCH” نمایش داده شده و دستگاه از منو برنامه‌ریزی خارج می‌شود.

تغییر رمز با ارسال SMS

تعریف رمز ورود اجباری (DURESS PASSWORD):

بر روی این دستگاه می‌توان یک رمز ورود اجباری تعریف نمود. با استفاده از این رمز می‌توان حضور یک فرد غیرمجاز را اعلام نمود.

پس از وارد کردن دستور” 96 # MEM“، پیغام “OLD PASSWORD” روی LCD نمایش داده شده، رمز قدیمی را وارد کرده (0000)، سپس پیغام “NEW PASSWORD” ظاهر شده، اکنون رمز جدید مورد نظرتان را وارد نمایید.

پس از آن با نمایش “ENTER AGAIN” درخواست می‌شود که رمز جدید را مجدد وارد نمایید.

پس از انجام مراحل مذکور، با مشاهده پیام “PASSWORD CHANGE SUCCESSFULLY“، رمز جدید ذخیره شده و جایگزین رمز قبلی خواهد شد. با وارد کردن رمز ورود اجباری پس از قفل شدن منو، دستگاه بدون متوجه شدن فرد خاطی از طریق ارسال پیامک، حضور وی را به شماره تماس‌های موجود در حافظه اعلام خواهد کرد.

فراموش کردن رمز ورود به منو:

به منظور حفظ امنیت دستگاه، امکان Reset کردن رمز عبور از روی صفحه کلید حذف گردیده است. برای این منظور:

برق دستگاه را قطع کنید.
قاب دستگاه را باز کرده و کلید Erase روی برد را نگه دارید.
برق دستگاه را وصل کنید.
روی نمایشگر شمارش معکوس آغاز شده و بعد از 5 ثانیه، رمز دستگاه به (1234) تغییر می‌یابد.

نکته: توجه داشته باشید که با انجام مراحل فوق فقط رمز ورود به منو به حالت پیش فرض باز می‌گردد و حافظه پاک نمی‌شود.

راه اندازی مجدد:

در موارد بسیار نادر در صورت بروز اشکال در عملکرد دستگاه دکمه را فشار داده، برای 5 ثانیه نگه دارید، دستگاه خاموش و روشن می‌شود. در این حالت کلیه اطلاعات دستگاه حفظ می‌شود و تنظیمات انجام شده وضعیت قبلی خود را حفظ می‌کنند.

در صورت بروز اختلال در شبکه، ممکن است برخی از فعالیت‌های دستگاه طولانی‌تر از حد معمول انجام شود، لذا در صورت بروز اختلال در عملکرد دستگاه، لطفا قبل از خاموش و روشن کردن دستگاه، 15 دقیقه صبر نمایید.

بازگشت به تنظیمات پیش فرض کارخانه:

بدین منظور:

ابتدا دستور “95#CMEM” را وارد نمایید. پیغام “FACTORY RESET” نمایش داده خواهد شد.
برای بازگرداندن تنظیمات به حالت پیش فرض کارخانه دکمه “ENTER” را فشار دهید (در صورت عدم تمایل با فشردن “MEM” از منو خارج می‌شوید).
دستگاه برای اطمینان از درخواست بازگشت به تنظیمات پیش‌فرض، با نمایش پیغام “?ERASE ALL DATA“، مجدد از شما می‌خواهد که برای تأیید دکمه “ENTER”، در غیر این صورت دکمه “MEM” را بفشارید.

پس از انجام مراحل فوق تمام شماره تلفن‌ها، پیام‌های صوتی، SMSها، متن‌ها و نام‌های تغییریافته، پاک شده و تنظیمات دستگاه به حالت اولیه باز می‌گردند.

کنترل ورودی SMS A و SMS D:

ورودی‌های SMS A و SMS D از طریق یک پالس لحظه‌ای (1.5 ثانیه‌ای) فعال می‌شوند، همچنین آنها را می‌توان به کمک نرم‌افزار گوشی هوشمند با ارسال پیامک کنترل نمود.

در صورت فعال بودن Log دزدگیر Z7-GSM، وضعیت عملکرد این خروجی‌ها اعلام خواهد شد.

حذف پیام:

برای حذف کردن پیام ضبط شده:

مراحل ضبط پیام را انجام داده و به محض شروع عملیات ضبط دکمه ENTER را فشار دهید.
در این حالت اگر طول پیام کمتر از 2 ثانیه باشد، پیام مورد نظر حذف شده و دستگاه با نمایش پیام “MESSAGE DELETED” پاک شدن پیام را اعلام خواهد کرد.

نکته: اگر تمایل دارید پیام ضبط شده را تعویض نمایید، کافی است روی حافظه پیام ذخیره شده، مجدد پیام مورد نظرتان را ذخیره کنید. با این روش پیام قبلی به صورت اتوماتیک حذف و پیام جدید جایگزین آن خواهد شد.

حذف شماره تماس ذخیره شده در حافظه:

در صورت نیاز به حذف یک شماره تماس ذخیره شده، دستورالعمل زیر را انجام دهید:

خاموش شدن LCD:

دستگاه دزدگیر اماکن دو دقیقه پس از هر فعالیت، صفحه نمایش را خاموش کرده و صفحه کلید را قفل می‌کند. برای روشن شدن صفحه نمایش کافی است:

یکی از دکمه‌های صفحه کلید را فشار دهید.
برای باز کردن قفل صفحه کلید، دکمه MEM را فشار داده، سپس رمز ورود به منو را وارد کنید.
برای قفل کردن صفحه کلید، دکمه MEM را فشرده، سپس ENTER را فشار دهید.

اعلام وضعیت آژیر:

دستگاه در هنگام شماره‌گیری، پس از هر بار پخش پیام اگر آژیر ادامه داشته باشد، 3 بیپ و در صورت قطع آژیر، 1 بیپ پخش می‌کند تا شنونده از وضعیت آژیر مطلع شود.

حافظه آلارم:

پس از پایان شماره گیری، دستگاه با نمایش ALARM روی LCD، استفاده کننده را از تحریک شدن دستگاه در غیاب وی مطلع می‌کند. این علامت با وارد شدن به منوی دستگاه پاک می‌شود.

شارژ سیم‌کارت از راه دور:

برای شارژ سیم‌کارت از راه دور، پس از تهیه شارژ اپراتور سیم‌کارت مورد استفاده، یک SMS با متن زیر به دستگاه ارسال کنید.

نکته: شارژ سیم‌کارت فقط برای مدیر مقدور است.

مثال:

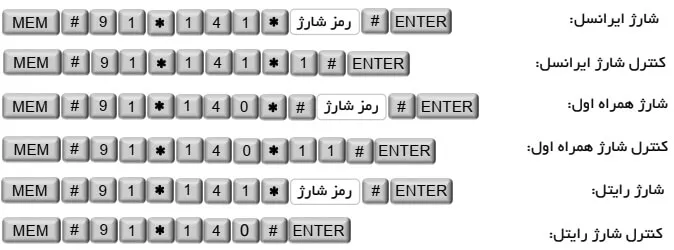

اجرای دستورات شبکه و شارژ سیم‌کارت از روی دستگاه:

اگر پاسخ شارژ یا اجرای دستورات فارسی باشد، به دلیل عدم پشتیبانی نمایشگر از حروف فارسی، صفحه نمایش ناخوانا خواهد بود.

کنترل شارژ دوره‌ای سیم‌کارت:

دستگاه به طور دوره‌ای شارژ سیم‌کارت را کنترل کرده و مقدار آن را برای مدیر سیستم، ارسال می‌کند. برای این کار حتما باید فرمول کنترل شارژ ذخیره شده باشد. برای جلوگیری از ابطال سیم‌کارت‌های اعتباری، در صورتی که یک ماه از دستگاه استفاده نشود، یک پیامک یادآوری به مدیر سیستم ارسال می‌گردد.

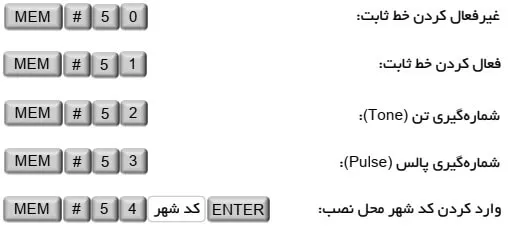

عملکرد خط ثابت:

در صورتی که از خط ثابت استفاده نمی‌کنید، برای تسریع در عملکرد دستگاه، آن را غیرفعال کنید.

از کد شهر محل نصب، در شماره‌گیری توسط خط ثابت استفاده می‌شود. در صورت عدم استفاده از خط ثابت نیازی به وارد کردن آن نیست.

Z7-GSM-safety-security.ir

معرفی کلی زون ها

دزدگیر Z7-GSM بتا دارای 7 زون است:

دینگ دانگ زون Z1
زون Z2
زون Z3
زون 24 ساعته Z4
زون Z5
زون Z6
زون Z7

هر کدام از این زون‌ها با توجه به استفاده یا عدم استفاده از آنها از طریق دیپ سوئیچ موجود روی برد قابل فعال یا غیرفعال شدن هستند. در صورت تمایل به فعال کردن هر کدام از زون‌ها کافی است دیپ سوئیچ مربوطه را در حالت OFF قرار دهید.

نکته: در حالت پیش فرض تمام زون‌ها در حالت غیرفعال قرار دارند (تمامی کلیدهای دیپ سوئیچ در حالت ON قرار دارند).

دینگ دانگ CHIME:

زون 1 (Z1) می‌تواند دارای دینگ دانگ باشد. در این صورت با تحریک این زون دستگاه یک دینگ دانگ پخش می‌کند. مصرف کننده می‌‌تواند هر زمان که بخواهد این ویژگی را فعال یا غیرفعال کند. برای این منظور کافی است:

ابتدا دستگاه را در حالت غیرفعال (DISARM) قرار دهید، دکمه‌هایویکی از ریموت‌ها را به صورت همزمان برای یک لحظه فشار دهید.
پخش یک دینگ دانگ نشانگر فعال شدن CHIME و دو دینگ دانگ نشان غیرفعال شدن CHIME است.

تنظیمات زون 24 ساعته (ZONE4):

زون 4 می‌تواند به صورت 24 ساعته فعال باشد (این حالت برای اتصال دستگاه به پدال اعلام خطر یا دتکتور دود و… مفید است).

جهت فعال‌سازی این زون:

دستگاه را در حالت غیرفعال (DISARM) قرار دهید.
از سالم بودن فیوز AUX و قرار داشتن جامپر J1 در جای خود مطمئن شده، سپس دکمه LEARN روی برد دستگاه را فشار داده و نگه‌دارید.
دکمهویکی از ریموت‌ها را برای یک لحظه فشار دهید.
دکمه LEARN را رها کنید.
در این حالت دستگاه با یک بیپ تغییر برنامه را اعلام خواهد کرد.
تکرار مراحل فوق، برنامه دستگاه را به حالت اولیه برمی‌گرداند (با 2 بیپ).

زون اعلام حریق (Fire Zone):

دزدگیر Z7‌-‌GSM بتا مجهز به یک زون مجزا (زون 5) جهت اتصال دتکتور اعلام حریق است. این زون 24 ساعته فعال است تا در صورت وقوع حادثه در طول شبانه روز با آلارم، تماس و یا ارسال SMS وقوع حادثه را اعلام نماید تا از ایجاد خسارت شدید جلوگیری به عمل آید.

تنظیم مدت زمان آژیر:

مدت زمان آژیر دستگاه، در حالت پیش فرض 2 دقیقه می‌باشد و افزایش آن به 5 یا 7 دقیقه، به روش زیر امکان پذیر است:

دستگاه را در حالت غیرفعال (DISARM) قرار دهید.
از سالم بودن فیوز AUX و قرار داشتن جامپر J1 در جای خود مطمئن شده، سپس دکمه LEARN روی برد دستگاه را فشار داده و نگه‌دارید.
دکمهیکی از ریموت‌ها را برای یک لحظه فشار دهید.
دکمه LEARN را رها کنید.
دستگاه با صدای بیپ تغییر برنامه را اعلام می‌کند که به ترتیب یک بیپ=2 دقیقه، 2 بیپ=5 دقیقه و 3 بیپ=7 دقیقه است.
با تکرار مراحل فوق مدت زمان آژیر قابل تنظیم است.

خروجی LOCK:

از کانکتور LOCK برای ارسال فرمان به قفل برقی و باز کردن درب می‌توان استفاده نمود.

سر منفی قفل را به کانکتور (-) و سر مثبت آن را به (+) وصل نمایید.
با فشردن دکمهریموت، فرمان تحریک قفل ارسال شده و درب باز خواهد شد.

نکته: خروجی کانکتور قفل برقی 12VDC است.

تنظیم خروجی منفی (-Out)

خروجی منفی می‌تواند به صورت‌های زیر مورد استفاده قرار گیرد:

نشان دهنده فعال بودن سیستم.
نشان دهنده قطع برق شهر.

به منظور برنامه‌ریزی حالت‌های فوق به روش زیر عمل نمایید:

دستگاه را در حالت غیرفعال (DISARM) قرار دهید.
از سالم بودن فیوز AUX و قرار داشتن جامپر 1ل در جای خود مطمئن شده، سپس دکمه LEARN روی برد دستگاه را فشار داده و نگه دارید.
دکمه‌یکی از ریموت‌ها را برای یک لحظه فشار دهید.
دکمه LEARN را رها کنید.
با تکرار مراحل فوق عملکرد خروجی Out در یکی از 2 حالت ذکر شده قابل تنظیم است؛ نشان دهنده فعال بودن سیستم (یک بیپ)، قطع برق شهر (دو بیپ)

راهنمای تنظیم تک آژیر CHIRP:

دستگاه می‌تواند به روش‌های زیر تک آژیر بزند:

بلندگوی داخلی و SIREN
بلندگوی داخلی و SIREN و SP
فقط بلندگوی داخلی

دستگاه به صورت پیش فرض، در حالت 1 قرار دارد. برای تغییر آن از روش زیر می‌توانید استفاده نمایید:

دستگاه را در حالت غیرفعال (DISARM) قرار دهید.
از سالم بودن فیوز AUX و قرار داشتن جامپر J1 در جای خود مطمئن شده، سپس دکمه LEARN روی برد دستگاه را فشار داده و نگه دارید.
دکمهیکی از ریموت‌ها را برای یک لحظه فشار دهید.
دکمه LEARN را رها کنید.
در این حالت دستگاه تک آژیر برنامه‌ریزی شده را پخش می‌کند.
با تکرار مراحل فوق می‌توان هر یک از حالات 1، 2 و 3 را انتخاب نمود.

هشدار قطع برق:

دستگاه می‌تواند در حالت فعال در صورتیکه برق شهر بیش از 4 یا 5 ساعت قطع شود، با یک دوره آلارم احتمال خراب‌کاری را هشدار دهد. در حالت پیش فرض این ویژگی غیرفعال است.

جهت فعال نمودن این هشدار به روش زیر عمل نمایید:

دستگاه را در حالت غیرفعال (DISARM) قرار دهید.
از سالم بودن فیوز AUX و قرار داشتن جامپر J1 در جای خود مطمئن شده، سپس دکمه LEARN روی برد دستگاه را فشار داده و نگه دارید.
دکمهیکی از ریموت‌ها را برای یک لحظه فشار دهید.
دکمه LEARN را رها کنید.
در این حالت دستگاه با یک بیپ تغییر برنامه را اعلام می‌کند.
تکرار مراحل فوق، برنامه دستگاه را به حالت اولیه برمی‌گرداند (با 2 بیپ).
