راهنمای کامل نصب و راه‌اندازی دزدگیر اماکن پراوین مدل SAFE

راهنمای کامل نصب و راه‌اندازی دزدگیر اماکن پراوین مدل SAFE

در این ساعت گروه حفاظت و امنیت اطلاعات کاملی درباره معرفی دزدگیر اماکن پراوین مدل safe و نحوه نصب آن را برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده این راهنمای کامل در ادامه با ما همراه باشید.

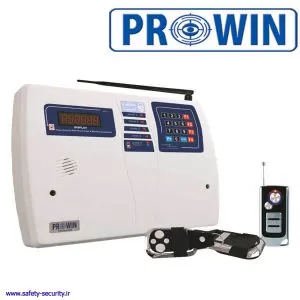

دزدگیر اماکن پراوین مدل SAFE
PRAWIN

دزدگیر اماکن پراوین مدل SAFE

امکانات دزدگیر پراوین مدل SAFE

  • بیست حافظه تلفن کننده‌ی سخنگو با قابلیت ضبط و ارسال پیغام برای مخاطب‌های خاص (شماره تلفن‌ها)
  • دارای شش زون با کاربردهای متفاوت (Hidden-24H-NC-NO-PATR-FULL)
  • دارای منوی هوشمند، پخش عنوان منو به صورت فارسی برای تنظیمات راحت‌تر
  • نمایش زون تحریک شده بعد از غیرفعال نمودن دزدگیر جهت تشخیص محل وقوع حادثه
  • مجهز به عیب‌یاب هوشمند جهت کنترل نمودن دزدگیر و اطلاع از بروز ایرادات
  • قابلیت فعال نمودن دزدگیر به چهار روش On1 – On2 – Full و Hidden
  • قابلیت فعال‌سازی هشدار دینگ دانگ برای هر یک از زون‌های مدار
  • قابلیت فعال و غیرفعال نمودن دزدگیر به صورت بدون صدا در مواقع خاص
  • قابلیت تعریف نمودن ۲۱ ریموت و ۲۵ چشم بی‌سیم به سیستم
  • حفاظت از ولتاژ AUX یا خارج شدن سنسورها از مدار
  • مجهز به زون Hidden
  • حفاظت از قطع برق ۲۲۰V شهر و ایجاد آلارم هشدار
  • حفاظت از قطع سیم بلندگو و فعال نمودن آژیر داخلی
  • قابلیت باز نمودن درب ساختمان توسط ریموت
  • قابلیت کنترل وسیله برقی دلخواه توسط ریموت
  • مجهز به سیستم کنترل خط هوشمند با راهنمای فارسی اپراتور جهت کنترل دزدگیر از راه دور توسط خط تلفن یا موبایل
  • قابلیت شنود صدای محیط از راه دور توسط خط تلفن یا موبایل
  • قابلیت فعال و غیرفعال نمودن رله فلیپ فلاپ (وسیله برقی دلخواه) توسط ریموت کنترل و کیبرد
  • قابلیت فعال و غیرفعال نمودن دزدگیر توسط کیبرد
  • قابلیت فعال و غیرفعال نمودن هشدار دینگ دانگ بوسیله ریموت کنترل
  • حذف خودکار زون‌های معیوب از سیستم
  • دارای زون اعلام حریق و زون پدال
  • قابلیت اتصال آژیر سوم و فلاشر
  • مجهز به آژیر داخلی

زون مخفی (hidden zone):

گاه نیاز است حتی در حضور مدیر، بخش‌هایی از ساختمان، انبار و قسمت‌هایی که دیگر کارکنان مجاز به ورود به آن قسمت نمی‌باشند کنترل شوند. این قسمت به صورت کاملا نامحسوس عمل کرده بطوری که هیچ یک از افراد حاضر در محل از وجود این هشدار مطلع نخواهند شد. چنانچه این آپشن فعال بوده و یکی از کارکنان وارد قسمت غیر مجاز شود، سیستم بدون پخش آلارم فقط و فقط با شماره مدیر تماس گرفته و یک آلارم متفاوت برای مدیر پخش می‌کند تا مدیر از بروز این اتفاق مطلع شود.

نکته: توجه داشته باشید که این زون در زمانی که دزدگیر به صورت کامل (part1-part2-full) فعال شود، جزء زون‌های اصلی محسوب شده و در صورت تحریک به صورت کامل آلارم همراه با شماره گیری کامل حافظه توسط سیستم صورت خواهد گرفت.

هشدار چشم‌های بی‌سیم:

همانطور که در قسمت افزودن چشم‌های بی‌سیم توضیح داده شد، به دو صورت می‌توان چشم را به سیستم ست نمود:

  1. با هشدار Ding Dong
  2. بدون هشدار Ding Dong

نکته: چشم‌هایی که با کد ۶۴ با سیستم ست می‌شوند، پس از ورود به قسمت آپشن هشدار دینگ دانگ و انتخاب عدد ۵ (هشدار چشم‌های بی‌سیم) عملکرد هشدار Ding Dong آن فعال خواهد شد. یعنی کاربر می‌تواند با توجه به نیاز خود این هشدار را فعال یا غیرفعال کند.

حفاظت از مدار بلندگو

این آپشن وظیفه حفاظت از بلندگو و مسیر سیم‌کشی آن‌را بر عهده دارد. در صورتی که این آپشن فعال باشد، پس از فعال نمودن دزدگیر چنانچه مسیر سیم‌کشی قطع و بلندگو از مدار خارج گردد، آژیر داخلی و شماره گیری سیستم فعال خواهد شد.

نکته: چنانچه توسط این حالت سیستم تحریک شود، روی صفحه نمایش پیغام — SP— نمایش داده خواهد شد.

حفاظت از تلفن:

این آپشن وظیفه حفاظت از مسیر سیم‌کشی خط تلفن متصل شده به دزدگیر را بر عهده دارد. چنانچه هنگام فعال بودن سیستم خط تلفن قطع شود، آژیرهای داخلی و خارجی سیستم فعال خواهند شد.

نکته: چنانچه در منطقه خود با مشکل قطع و وصل مکرر خط تلفن مواجه هستید، از این آپشن استفاده نکنید، زیرا منجر به مزاحمت و پخش آلارم‌های پیاپی خواهد شد.
نکته: چنانچه توسط این حالت سیستم تحریک شود، روی صفحه نمایش پیغام — LI — نمایش داده خواهد شد.

هشدار قطع فیوز AUX

چنانچه فیوز AUX که وظیفه تامین ولتاژ سنسورهای متصل به سیستم را بر عهده دارد، قطع و از مدار خارج شود، دزدگیر تحریک خواهد شد. این آپشن فقط در صورت فعال بودن سیستم عکس العمل نشان می‌دهد. حال چنانچه در زمان غیرفعال بودن سیستم، بنا به دلایلی فیوز قطع و یا حتی توسط سارق کابل ارتباطی سنسورها قطع شود، هنگام فعال نمودن سیستم با پخش آلارم مواجه خواهید شد.

نکته: چنانچه توسط این حالت سیستم تحریک شود، روی صفحه نمایش پیغام — AU — نمایش داده خواهد شد.

تذکرات و عیب‌یابی:

  • به منظور حفظ امنیت هر چه بیشتر لطفاً قبل از هر اقدامی حتما “کد رمز” سیستم را تغییر دهید.
  • در صورت تحریک شدن دزدگیر، هنگامی که کاربر دزدگیر را توسط ریموت کنترل غیرفعال نماید، سیستم با پخش ۴ تک آژیر، تحریک صورت گرفته را به کاربر اطلاع می‌دهد.
  • پس از تحریک شدن دزدگیر و غیرفعال نمودن آن، عدد سمت چپ نمایشگر نشان دهنده تعداد دفعات تحریک شدن دزدگیر خواهد بود.
  • در صورت فعال نبودن دزدگیر در هنگام نبود برق، باتری و فیوز باتری را چک نمائید.
  • در زمان اختلال در ولتاژ باتری و خروجی AUX فیوزهای فوق را روی برد بررسی نمائید (در صورت سوختن هر یک از فیوزهای مدار، LED فیوز مربوط با آن روشن خواهد شد).
  • در صورت کاهش برد ریموت‌ها، باتری ریموت را تعویض نمایید.
  • نکته مهم:
    در صورت سوختن فیوز و تعویض آن حتما از فیوز با آمپر مختص آن که روی برد مشخص شده استفاده نمائید. از بکارگیری فیوز با آمپر مشابه جداً خودداری نمایید.
  • کد رمز سیستم، به منظور تغییر تنظیمات و همچنین کنترل دزدگیر مورد استفاده قرار می‌گیرد. در حفظ آن کوشا باشید.
  • رفع عیب و هرگونه تعمیر و دستکاری برد توسط افراد غیرمتخصص باعث ابطال گارانتی خواهد شد. لطفاً جهت استفاده از گارانتی و خدمات پس از فروش، با نمایندگی مجاز محصولات پراوین تماس حاصل فرمایید.

نکات مهم نصب دزدگیر اماکن پراوین مدل SAFE :

  • چنانچه دزدگیر را فعال نموده و بلافاصله سیستم تحریک و منجر به پخش آلارم می‌شود، لطفاً به صفحه نمایشگر دقت نموده و از محل تحریک سیستم مطلع و نسبت به رفع آن ایراد اقدام نمائید.
  • به هیچ عنوان قبل از متصل نمودن تمامی اتصالات و سیم‌بندی کامل، کانکتور ولتاژ ترانس و همچنین کانکتور باتری را متصل ننمایید.
  • کابل‌های وارده به داخل سیستم را حتما توسط بست‌های پلاستیکی موجود، به صورت منظم جمع‌آوری نموده تا از اتصالات ناخواسته احتمالی جلوگیری شود.
  • نصب دستگاه مرکزی روی پنل‌های فلزی ممنوع (منجر اختلال گیرنده سیستم می‌شود) و رعایت حداقل ۳۰ سانتی‌متر فاصله از اجسام فلزی از هر طرف دستگاه ضروری است.
  • جهت اتصال باتری به برد حتما از کانکتور تعبیه شده موجود در متعلقات سیستم استفاده نموده و از بکار بردن کانکتور متفرقه یا سیم‌کشی به صورت دستی جداً خودداری نمائید.
  • هنگام اتصال کانکتور باتری، حتما به جهت آن دقت نمائید. اتصال خلاف جهت کانکتور باتری باعث آسیب جدی به مدار می‌شود.
  • هر یک از خروجی‌ها و ورودی‌های AC-AUX-BATT دارای LED نمایش وضعیت می‌باشد. در صورتی که فیوز مربوطه بسوزد LED آن روشن می‌شود.
  • LED Conection روی مادربرد و همچنین برد پنل، نشانه وضعیت عادی بردها می‌باشد.
  • LED LINE روی برد پنل، صحت وجود خط تلفن و اتصال صحیح آن را نمایش می‌دهد.

For technicians:

Set telephone pulse :

  • Pr>code>enter > hold number 8>>> calling…. see number display (y)
  • Pr>code>enter>909>>> t= y-5 > enter

Set detect motion wire less:

  • Pr>code>enter>908>>> Select the appropriate value

Select the number that the wireless frequencies is received recognition When the frequency eyes get wireless, wireless LED eyes lit To access the code now call with prowin company.

شرح ترمینال‌های سیستم:

AC
  • ورودی ولتاژ ترانس
BATT:
  • کانکتور اتصال باتری پشتیبان
SIREN:
  • خروجی آژیر دوم – فلاشر و …
SP:
  • خروجی بلندگو
“+”:
  • ولتاژ + ۱۲ به منظور استفاده در خروجی‌های DOOR & Flip Flop
FLIP FLAP:
  • خروجی کنترل وسیله برقی (به کمک رله)
DOOR:

خروجی درب باز کن ( به کمک رله)

LINE:
  • ورودی خط تلفن
AUX:
  • ولتاژ ۱۲V ورودی سنسورها
۲,۳,ZONE 1:
  • زون مداربسته
NC hidden- ZONE 4:
  • زون مداربسته
FIRE-NO-24H:
  • زون ۲۴ ساعته مدار باز (حریق و پدال اضطراری)
TAMPER-NC-24:
  • زون ۲۴ساعته مدار بسته

راهنمای سریع منوی سیستم دزدگیر اماکن پراوین مدل SAFE :

نکته: ۱۲۳۴۵ که در جدول زیر استفاده شده است، رمز پیشفرض سیستم می‌باشد. بعد از نصب حتما رمز را تغییر دهید.

عملکرد دستور
ثبت شماره مخاطب pr ⇒ ۱۲۳۴۵ ⇒ Enter ⇒ ۹۱ ⇒ ۱ ∼ ۲۰ ⇒ Enter ⇒ شماره تلفن مورد نظر ⇒ Enter
نمایش شماره مخاطب pr ⇒ ۱۲۳۴۵ ⇒ Enter ⇒ ۹۲ ⇒ ۱ ∼ ۲۰ ⇒ Enter
حذف شماره مخاطب pr ⇒ ۱۲۳۴۵ ⇒ Enter ⇒ ۹۳ ⇒ ۱ ∼ ۲۰ ⇒ Enter
تست شماره‌گیری pr ⇒ ۱۲۳۴۵ ⇒ Enter ⇒ ۹۴ ⇒ ۱ ∼ ۲۰ ⇒ Enter
شماره‌گیری به روش TONE pr ⇒ ۱۲۳۴۵ ⇒ Enter ⇒ ۹۵۱ ⇒ Enter
شماره‌گیری به روش PULSE pr ⇒ ۱۲۳۴۵ ⇒ Enter ⇒ ۹۵۲ ⇒ Enter
فعال نمودن حفاظت بلندگو pr ⇒ ۱۲۳۴۵ ⇒ Enter ⇒ ۹۵۴ ⇒ Enter
غیرفعال نمودن حفاظت بلندگو pr ⇒ ۱۲۳۴۵ ⇒ Enter ⇒ ۹۵۳ ⇒ Enter
غیرفعال نمودن حفاظت خط تلفن pr ⇒ ۱۲۳۴۵ ⇒ Enter ⇒ ۹۵۶ ⇒ Enter
فعال نمودن حفاظت خط تلفن pr ⇒ ۱۲۳۴۵ ⇒ Enter ⇒ ۹۵۷ ⇒ Enter
افزون ریموت کنترل pr ⇒ ۱۲۳۴۵ ⇒ Enter ⇒ ۹۶۱ ⇒ Enter(3 Sec)
حذف ریموت کنترل‌ها pr ⇒ ۱۲۳۴۵ ⇒ Enter ⇒ ۹۶۲ ⇒ Enter(3 Sec) ⇒
افزودن چشمی بی‌سیم pr ⇒ ۱۲۳۴۵ ⇒ Enter ⇒ ۹۶۳ ⇒ Enter(3 Sec)
افزودن چشم بی‌سیم (Ding Dong) pr ⇒ ۱۲۳۴۵ ⇒ Enter ⇒ ۹۶۴ ⇒ Enter(3 Sec)
حذف چشم‌های بی‌سیم
pr ⇒ ۱۲۳۴۵ ⇒ Enter ⇒ ۹۶۳ ⇒ Enter(3 Sec) ⇒
تغییر کد رمز سیستم pr ⇒ ۱۲۳۴۵ ⇒ Enter ⇒ ۹۷⇒ رمز قبلی ⇒ Enter ⇒ رمز جدید ⇒ Enter ⇒ رمز جدید ⇒ Enter
ضبط پیغام pr ⇒ ۱۲۳۴۵ ⇒ Enter ⇒ ۹۸۱ ⇒ Enter
پخش پیغام pr ⇒ ۱۲۳۴۵ ⇒ Enter ⇒ ۹۸۲ ⇒ Enter
تعیین تعداد دوره شماره‌گیری pr ⇒ ۱۲۳۴۵ ⇒ Enter ⇒ ۹۰۱ ⇒ Enter ⇒ ۱ ∼ ۵ ⇒ Enter
تعیین تعداد زنگ کنترل خط pr ⇒ ۱۲۳۴۵ ⇒ Enter ⇒ ۹۰۲ ⇒ Enter ⇒ ۴ ∼ ۹ ⇒ Enter
تعیین نوع چریپ pr ⇒ ۱۲۳۴۵ ⇒ Enter ⇒ ۹۰۳ ⇒ Enter ⇒ ۱ یا ۳ یا ۲ یا ⇒ Enter
تعیین زون Ding Dong pr ⇒ ۱۲۳۴۵ ⇒ Enter ⇒ ۹۰۴ ⇒ Enter ⇒ ۱ یا ۵ یا ۴ یا ۳ یا ۲ یا ⇒ Enter
تنظیم حفاظت برق شهر pr ⇒ ۱۲۳۴۵ ⇒ Enter ⇒ ۹۰۵ ⇒ Enter ⇒ ۰ یا ۴ یا ۲ یا ⇒ Enter
تنظیم زمان آژیر pr ⇒ ۱۲۳۴۵ ⇒ Enter ⇒ ۹۰۶ ⇒ Enter ⇒ ۱ یا ۳ یا ⇒ Enter
تنظیم زمان ورود و خروج pr ⇒ ۱۲۳۴۵ ⇒ Enter ⇒ ۹۰۸ ⇒ Enter ⇒ ۱ یا ۸۰ الی ⇒ Enter
