راهنمای نقشه سیم‌کشی دزدگیر  TLD ساده

راهنمای نقشه سیم‌کشی دزدگیر TLD ساده

, , , , , , , , , , , , , , , ,

  در این ساعت گروه حفاظت و امنیت راهنمای کامل و فارسی نقشه سیم‌بندی دزدگیر TLD ساده را برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده راهنمای کاربردی در ادامه مطلب با ما همراه باشید.

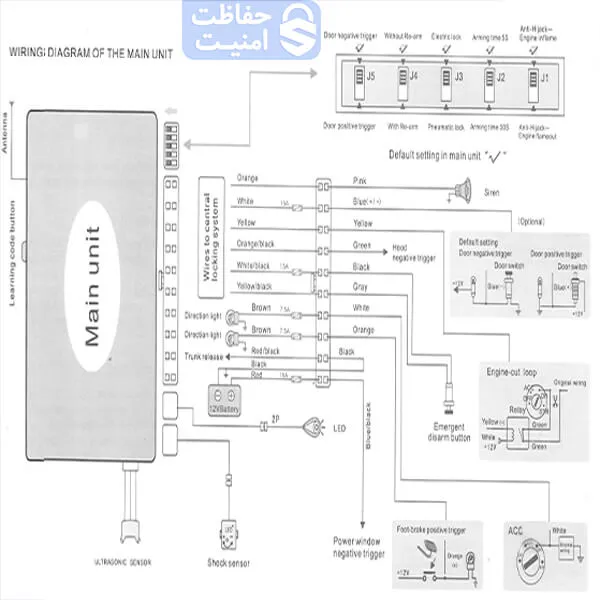

TLD wiring
دیاگرام کامل سیم‌بندی دزدگیر TLD ساده

مطلب اصطلاحات کامل فارسی و انگلیسی مورد نیاز  دزدگیر اتومبیل نیز می‌تواند در خواندن نقشه بالا مفید باشد.



راهنمای کانکتورها:

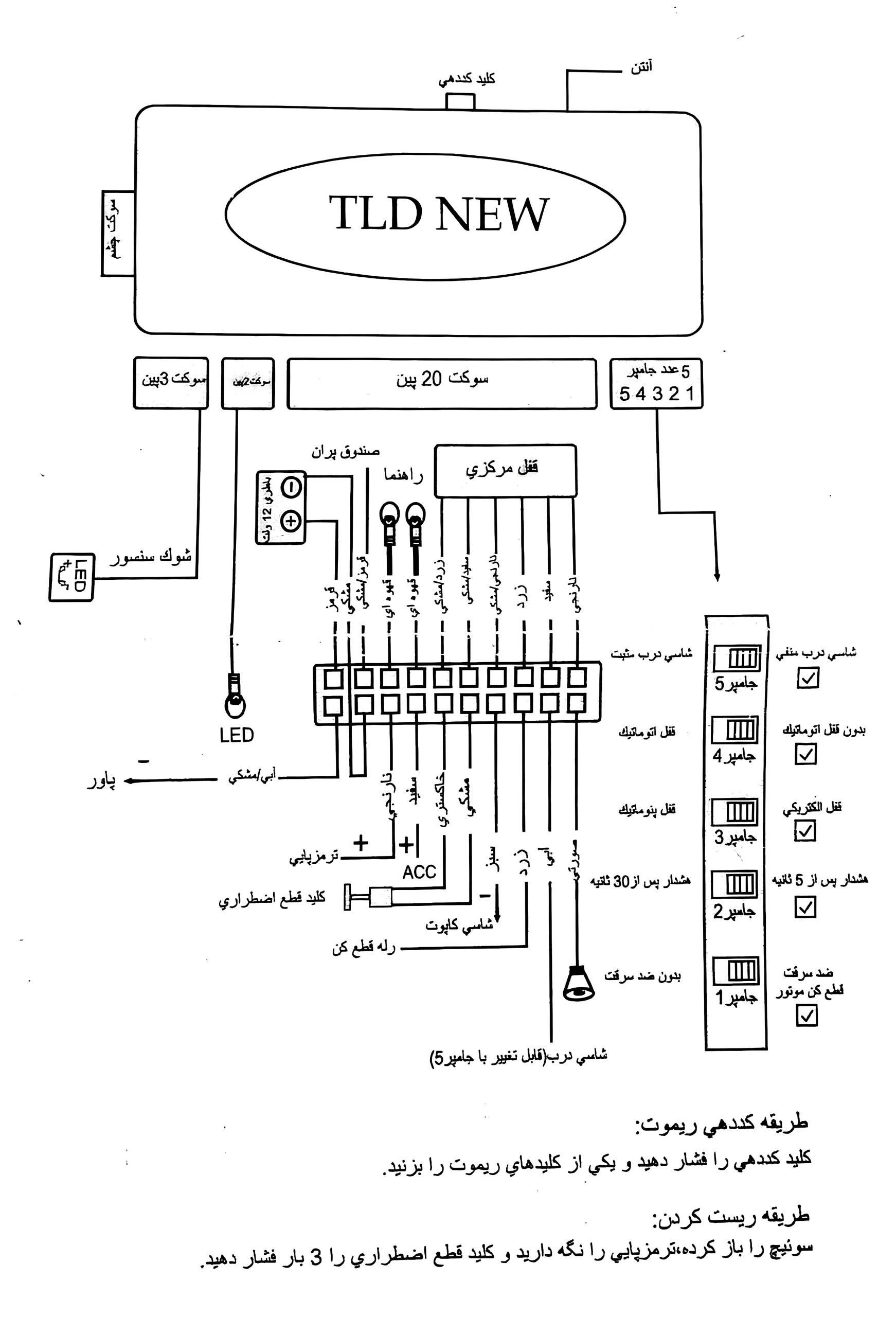

tld wiring
نقشه سیم‌کشی دزدگیر TLD ساده

   کیت دزدگیر TLD ساده دارای ۶ کانکتور می‌باشد که برطبق دیاگرام بالا به شرح زیر می‌باشد:

کانکتور ۱: (سنسور التراسونیک)

کانکتور ۲: (شوک سنسور)

کانکتور ۳:  (LED)

کانکتور ۴: (سوکت بزرگ)

این کانکتور دارای ۲۰ پین به شرح زیر می‌باشد که ۶ پین مربوط به خروجی پمپ می باشد، همچنین در دیاگرام زیر (روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه دزدگیر TLD ساده )به طور کامل روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه شرح داده شده است:

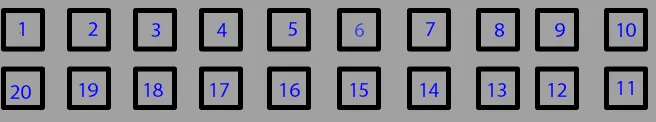

connector.tld
پین‌های کانکتور بزرگ دستگاه دزدگیر TLD ساده
  1. قرمز: مثبت تغذیه
  2. قرمز/مشکی: صندوق پران
  3. قهوه‌ای: راهنما
  4. قهوه‌ای: راهنما
  5. زرد/مشکی: مربوط به باز (NO)
  6. سفید/مشکی: مربوط به باز (COM)
  7. نارنجی/مشکی: مربوط به باز (NC)
  8. زرد: مربوط به قفل  (NO)
  9. سفید: مربوط به قفل (COM)
  10. نارنجی: مربوط به قفل (NC)

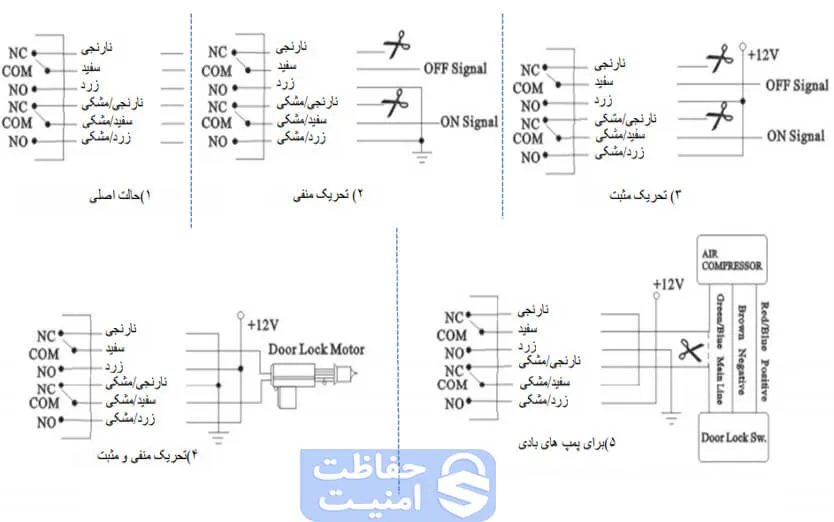

    plc-wiring diagram
    روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه دزدگیر  TLD ساده
  11. آبی/مشکی: پاور
  12. مشکی: منفی تغذیه
  13. نارنجی: پدال ترمز
  14. سفید/قرمز: (KEY ON (ACC
  15. خاکستری:کلید قطع اضطراری
  16. مشکی: کلید قطع اضطراری
  17. سبز: تحریک کاپوت (-)
  18. زرد: قطع برق
  19. آبی: سنسور درب (قابل تغییر با جامپر ۵)
  20. صورتی: آژیر

در شکل نقشه‌ سیم‌کشی دزدگیر TLD ساده قسمت ۵، محل جامپرها می‌باشد

کانکتور ۶ (شاسی ریست)
