راهنماي نقشه سیم‌کشی دزدگیر تصویري XENOTIC

راهنماي نقشه سیم‌کشی دزدگیر تصویري XENOTIC

, , , , , , , , , , , , , , , ,

در این ساعت گروه حفاظت و امنیت راهنمای کامل و فارسی نقشه سیم‌بندی دزدگیر تصویري زنوتیک را برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده راهنمای کاربردی در ادامه مطلب با ما همراه باشید.

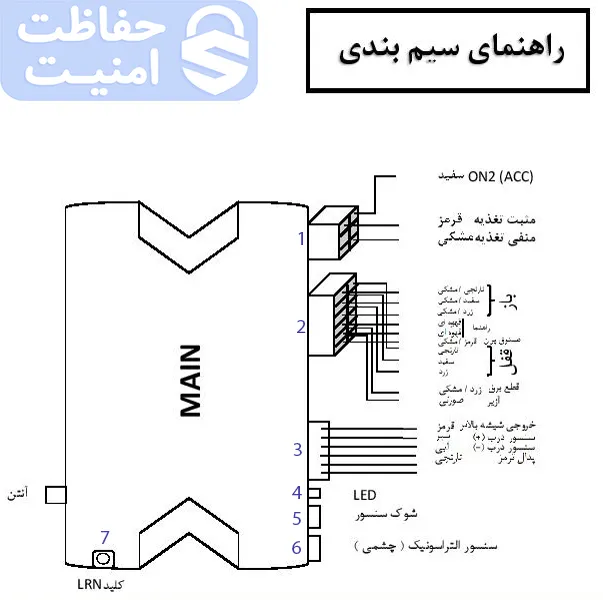

راهنمای کانکتورها در نقشه سیم‌بندی دزدگیر تصویري زنوتیک

سیم‌بندی دزدگیر تصویري زنوتیک
نقشه سیم‌بندی دزدگیر تصویري زنوتیک

کیت دزدگیر تصویری xenotic دارای ۷ کانکتور می‌باشد که برطبق دیاگرام بالا به شرح زیر می‌باشد:

نکته: در دو کانکتور اول نقشه سیم‌بندی دزدگیر تصویري زنوتیک، به خاطر دو تایی بودن چینش سوکت‌ها، برای معرفی پین‌ها از شکل شماتیک جدولی استفاده شده است که هر خانه جدول نماینده یک پین می‌باشد.

کانکتور ۱:

این کانکتور دارای ۶ پین به شرح زیر می‌باشد:

connector1
کانکتور ۱
  1.  قرمز: مثبت تغذیه
  2. سفید: (ON2 (ACC
  3. خالی
  4. خالی
  5. خالی
  6. مشکی: منفی تغذیه



کانکتور ۲: (سوکت بزرگ)

این کانکتور دارای ۱۲ پین به شرح زیر می‌باشد که ۶ پین مربوط به خروجی پمپ می‌باشد، همچنین در دیاگرام زیر (روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه دزدگیر تصویری xenotic ) به طور کامل روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه شرح داده شده است:

connector2
کانکتور ۲



  1. نارنجی/مشکی: مربوط به باز (NC)
  2. نارنجی: مربوط به قفل (NC)
  3. سفید/مشکی: مربوط به باز (COM)
  4. سفید: مربوط به قفل (COM)
  5. زرد/مشکی: مربوط به باز (NO)
  6. زرد: مربوط به قفل  (NO)

    سیم‌بندی دزدگیر تصویري زنوتیک

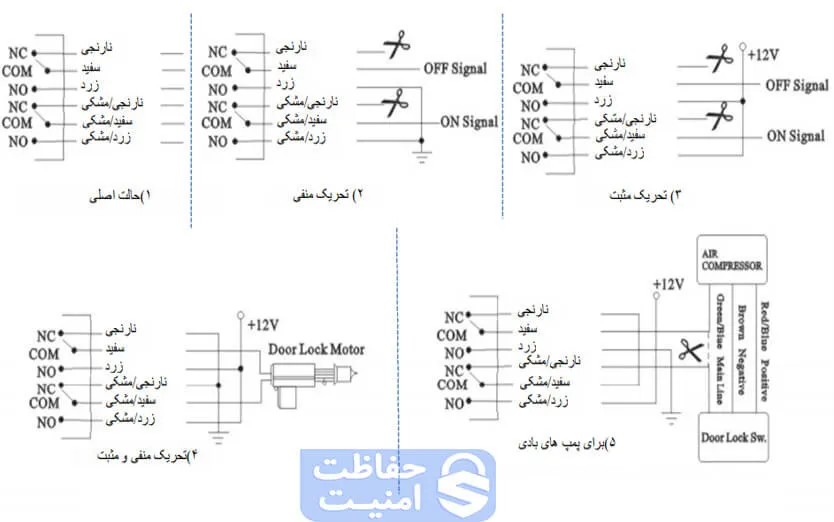

    روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه دزدگیر تصویری xenotic
  7. قهوه‌ای: راهنما
  8. خالی
  9. قهوه‌ای: راهنما
  10. زرد/مشکی: قطع برق
  11. قرمز/مشکی: صندوق پران
  12. صورتی: آژیر



کانکتور ۳:

  1. قرمز: خروجی شیشه بالابر
  2. سبز: سنسور درب (+)
  3. آبی: سنسور درب (-)
  4. نارنجی/قرمز: پدال ترمز



کانکتور ۴:  (LED)

کانکتور ۵: (شوک سنسور)

کانکتور ۶: (سنسور التراسونیک)

کانکتور ۷: (شاسی ریست)
