در این ساعت گروه حفاظت و امنیت راهنمای کامل و تخصصی نصب سنسور دنده عقب سراتو (Kia Cerato) را برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده این مطالب در ادامه با ما همراه باشید.

نحوه نصب سنسور دنده عقب سراتو (Kia Cerato)

برای نصب سنسور دنده عقب کیا سراتو طبق مراحل زیر عمل نمایید:

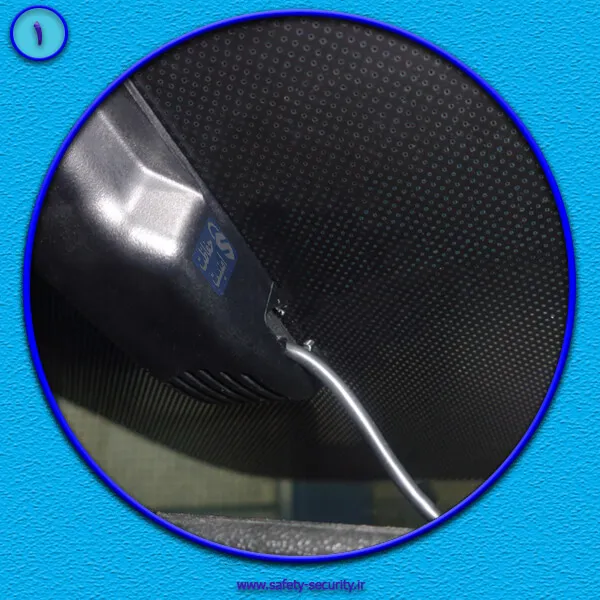

۱- برای نصب سنسور دنده عقب سراتو ابتدا نمایشگر را روی آینه وسط نصب نموده و سیم آن را از داخل محفظه سنسور باران به زیر سقف انتقال داده و تا ستون جلو سمت راننده ادامه دهید.

نصب سنسور دنده عقب سراتو

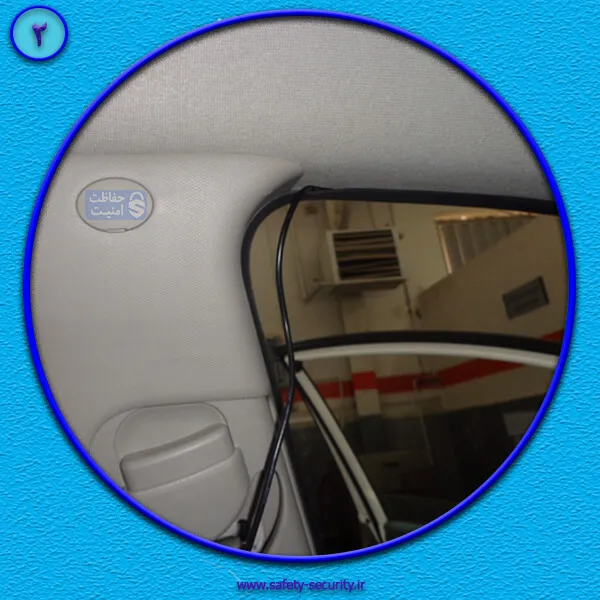

۲- سپس سیم را از پشت نوار لاستیکی دور قاب درب تا ستون وسط انتقال دهید.

نصب سنسور دنده عقب سراتو

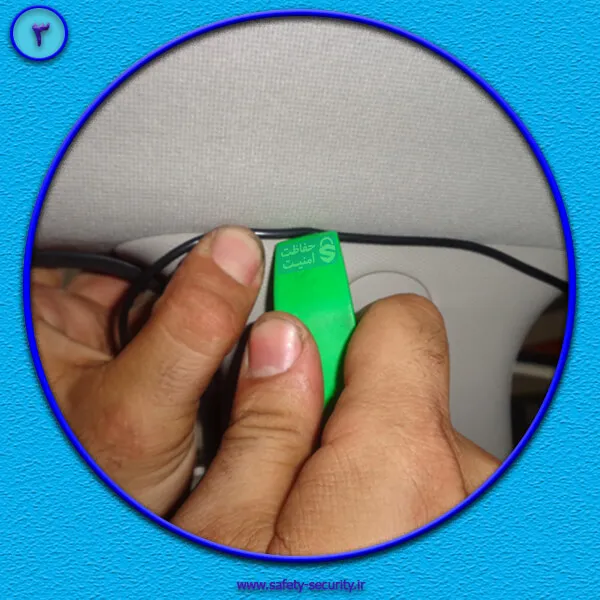

۳- به وسیله ابزار مخصوص تریم، سیم را از داخل ستون وسط به سمت نوار لاستیکی درب عقب ادامه دهید تا به صندلی‌های عقب برسید، سپس با خواباندن صندلی عقب سیم را به سمت صندوق عقب هدایت کنید.

نصب سنسور دنده عقب سراتو

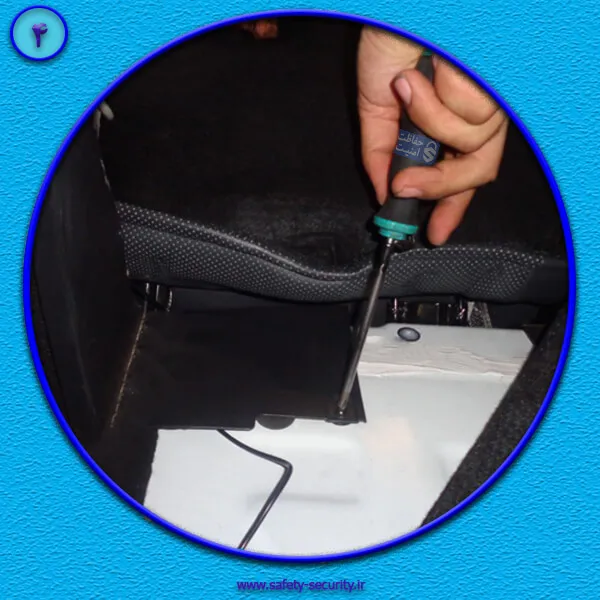

۴- حال پیچ مشخص شده را باز کنید و سیم را از زیر آن به سمت دریچه هوای صندوق هدایت کنید.

نصب سنسور دنده عقب سراتو

۵- اولین سوراخ‌ها را به فاصله ۲۲ سانتی‌متر از مرکز سپر و دومین سوراخ‌ها به فاصله ۴۰ سانتی‌متر از مرکز سپر و به ارتفاع ۳ سانتی‌متر از لبه سپر علامت گذاری نموده و با مته گردبر موجود در بسته سنسور سوراخ کنید.

نصب سنسور دنده عقب سراتو

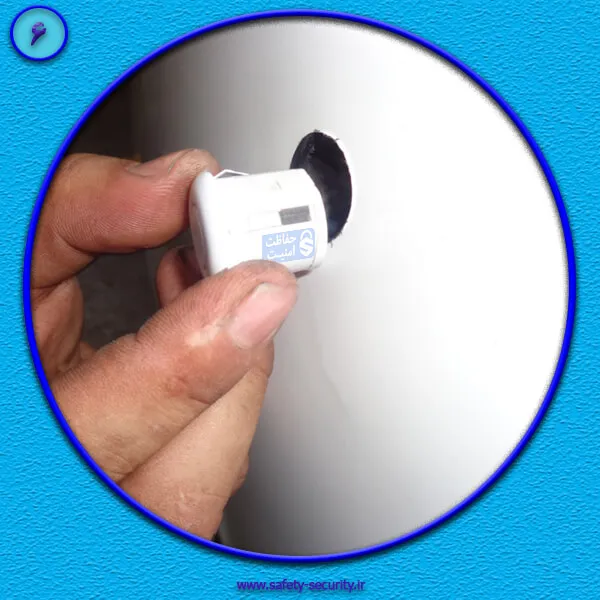

۶- سیم سنسورها را از سوراخ ایجاد شده عبور داده و سنسور را در سوراخ نصب نمایید.

نصب سنسور دنده عقب سراتو

نکته مهم:

شماره سنسورها به ترتیب از سمت چپ ۱، ۲، ۳ و ۴ می‌باشد که با تگ بر روی هر سنسور مشخص شده است.

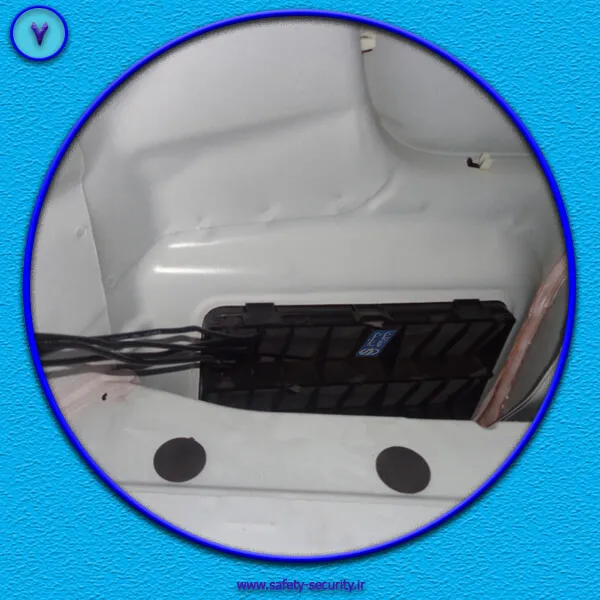

۷- چهار رشته سیم سنسورها را از زیر سپر به سمت دریچه هوای صندوق آورده و با استفاده از فنر از داخل صندوق سیم‌ها را به داخل صندوق هدایت کنید.

نصب سنسور دنده عقب سراتو

۸- سپس سیم‌ها را به ترتیب شماره به دستگاه دریافت کننده وصل نمایید.

نصب سنسور دنده عقب سراتو

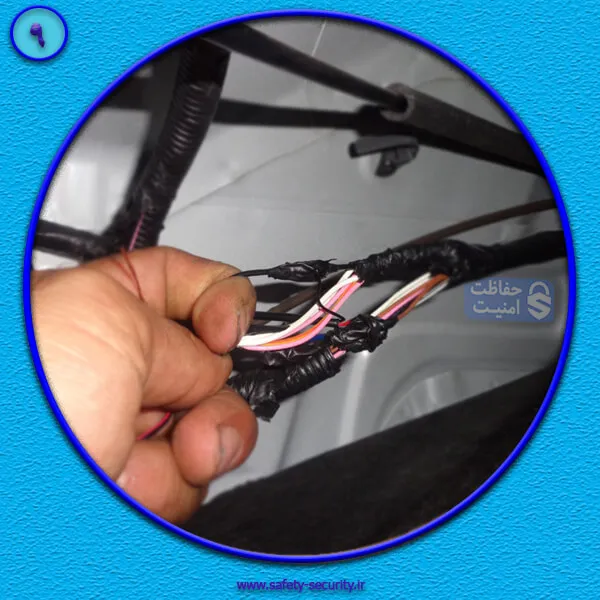

۹- اکنون از سیم‌های چراغ عقب برای برق‌دهی به سیستم استفاده کرده بطوریکه یک انشعاب از سیم برق چراغ عقب گرفته و به دستگاه وصل کنید.

نصب سنسور دنده عقب سراتو

۱۰- سپس دستگاه گیرنده را توسط چسب دو طرفه موجود در بسته به بدنه نصب کرده و موکت صندوق را به وسیله خارهای موجود نصب نمایید.

نصب سنسور دنده عقب سراتو

نکته مهم: در نصب سنسورها حتما به قوس سپر و سنسور دقت کنید.
