آموزش نصب دزدگیر و پاور دنا مالتی‌پلکس SMS

()
آموزش نصب دزدگیر و پاور دنا مالتی‌پلکس SMS

در این ساعت گروه حفاظت و امنیت برای شما دوستان و همراهان گرامی نحوه سیم‌بندی و آموزش نصب دزدگیر و پاور دنا مالتی‌پلکس SMS را تهیه و تدوین کرده است. با ما در ادامه مطلب همراه باشید…

آموزش نصب دزدگیر و پاور دنا مالتی‌پلکس SMS

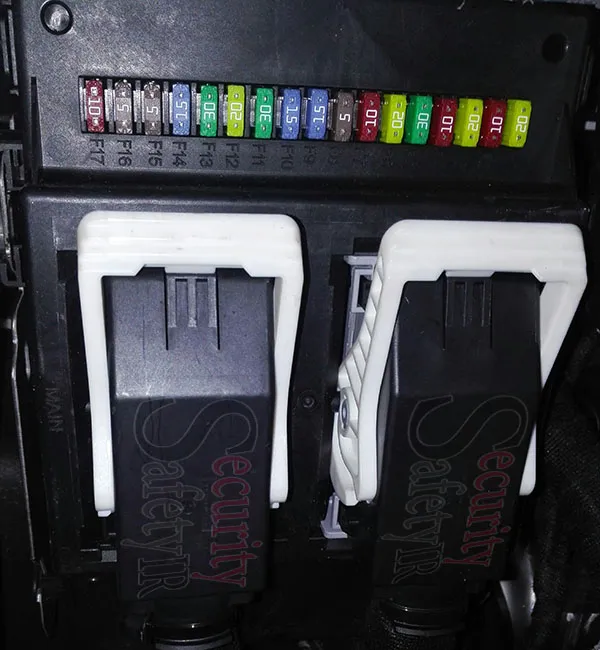

SMS ECU
سیستم SMS قابل مشاهده با باز کردن دریچه سمت چپ داشبورد

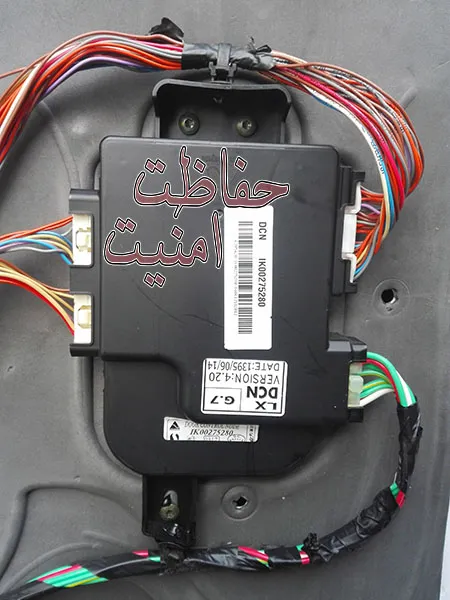

Door Front Left DCN Node
نود DCN واقع در زیر روکش درب راننده



Back RN Node
نود RN واقع در صندوق عقب

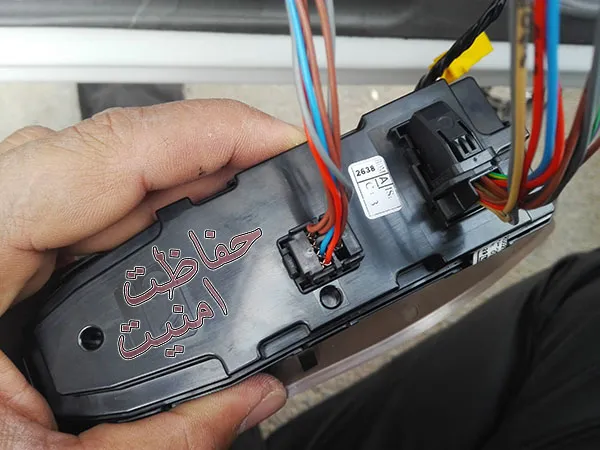

Windows Keys
نمای کلی پشت کلیدهای شیشه بالابر درب راننده

راهنمای نصب دزدگیر

نصب پاور ویندوز

نکات نصب

  1. تحریک قفل و باز کردن درب‌ها در دنا بر عکس زانتیا و به روش تک سیم است. به این ترتیب که با دادن منفی به سیم قهوه ای، درب ها باز و با چیدن سیم قهوه ای درب‌ها قفل میشود.
  2. برای هر کدام از شش لادری باید دو عدد (که جمعا ۱۲ عدد می‌شود) دیود ۴۰۰۷ به روش تصویر انتهای مطلب گذاشته شود.
  3. برای راه اندازی پاور ویندوز هم کافی است با استفاده از مخصوص اعضا، کلیک کنید! به سیم‌های تحریک بالابر شیشه، تا پاور به صورت کامل راه اندازی شود.
  4. شاد باشید…

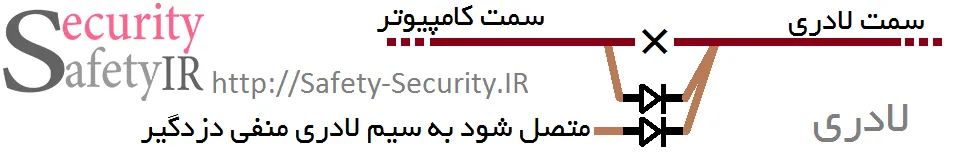

(-) door pin switch
شماتیک نصب لادری

تصاویر نصب

مخصوص اعضا، کلیک کنید!

مخصوص اعضا، کلیک کنید!

مخصوص اعضا، کلیک کنید!

مخصوص اعضا، کلیک کنید!


لینک‌های پیشنهادی

آموزش نصب دزدگیر و پاور سمند مدل ۱۳۹۱ و ۱۳۹۲ مولتی پلکس Continental
آموزش راه‌اندازی آینه تاشو پژو پارس کلاس ۱۵ دارای کامپیوتر CEC با دزدگیر
آموزش نصب دزدگیر و پاور روی پژو پارس، روآ، سمند، ۴۰۵، آریسان و RD
آموزش راه‌اندازی آینه تاشو پژو پارس، سمند و دنا EcoMux با دزدگیر
آموزش راه‌اندازی آینه تاشو پژو پارس دارای قفل مرکزی با دزدگیر
آموزش نصب دزدگیر و پاور پژو پارس، سمند و دنا EcoMux
آموزش نصب دزدگیر پژو پارس کلاس ۱۵ با کامپیوتر CEC
آموزش نصب دزدگیر پژو پارس کلاس ۱۵ با کامپیوتر CEC
آموزش نصب پاور پژو پارس، سمند و دنا EcoMux

آموزش نصب پاور دنا مالتی‌پلکس SMS
آموزش نصب دزدگیر و پاور سمند مالتی‌پلکس SMS
آموزش نصب دوربین دنده عقب دنا
آموزش نصب دوربین دنده عقب دنا
آموزش نصب دوربین دنده عقب دنا

این پست را به اشتراک بگذارید:

مطالب مرتبط با این پست:

۱۳۹۵/۰۴/۰۷

با سلام سیمهای بالابر ماشین به پایه ۸۷وصل میشود یا a87؟

۱۳۹۵/۰۴/۰۷

این روش برای بالابر لیفان۶۲۰ نیز عمل میکند؟

۱۳۹۵/۰۴/۰۷

در هر اتومبیلی که تحریک منفی به تنهایی بتواند شیشه ها را بالا ببرد، مورد استفاده قرار میگیرد.

۱۳۹۵/۰۴/۲۱

سلام برادر.
اول که از کجا میتونم پاور ویندو مخصوص دنا پیدا کنم و خریداری کنم.
دوم اینکه قیمت محصول در حدود چه قیمتی هست.
هزینه نصب چند هست؟
برای برق ماشین در اینده اشکالی ایجاد نمیکنه؟
پیشاپیش از راهنمایی شما کمال تشکر را دارم

۱۳۹۵/۰۴/۲۱

سلام
دنا نیاز به دستگاه پاور ندارد و تنها با یک رله (که نحوه راه اندازیش هم در همین مطلب اومد) راه اندازی میشه…
برا برق ماشین هم هیچ مشکلی به وجود نمیاره…
هزینه نصب هم بستگی به نصاب داره، اما در کل هزینه قطعات مورد نیاز چیزی نمیشه…

۱۳۹۵/۰۴/۲۱

این روشی که میفرمائید با دزدگیر و ریموت فابریک ماشین دنا هم کار میکنه یا نیاز به دزدگیر مجزا دارد؟

۱۳۹۵/۰۴/۲۲

تو این روشی که ما آموزش دادیم، با استفاده از دزدگیر عمل میکنه…
اما بدون دزدگیر یه مقدار کار پیچیده تر میشه…

۱۳۹۵/۰۴/۲۷

سلام با دزدگیر آینه بغل ها چطوری جمع میشه .؟ اصلا بسته میشه یا نه؟

۱۳۹۵/۰۴/۳۱

سلام، اگر آینه ها برقی باشه و با ریموت فابریک، جمع بشه، حتما با دزدگیر هم میشه جمع و بازشون کرد…

۱۳۹۵/۰۴/۳۰

سلام پس جواب سوال من چی شد . نمیتونید جواب بدید.

۱۳۹۵/۰۴/۳۱

مجددا سلام، متاسفانه تا حالا هیچ نوع دنایی برامون نیومده که آینه برقی داشته باشه. از طرفی یه نکته مهم هستش که ما ادعایی نداریم و معتقدیم همه چیز رو همگان دانند و اگر برای شما اتومبیل دنا با آینه برقی فابریک اومده و تونستید راش بندازید، خوشحال میشیم که ما رو هم مطلع کنید تا بقیه دوستان هم استفاده کنند…
تشکر از نظرات شما…

۱۳۹۵/۰۵/۰۲

سلام و عرض ادب . من منظور بدی نداشتم ببخشید اگه سوالم بد طرح کردم . حقیقت امر اینه که من خودم دنا خریدم و آینه هاش برقیه و با ریموت فابریکش باز و بسته میشد . ولی از موقعی که دزدگیر ماتریکس بستم نصابم بهم گفته نمیشه و این خیلی بده که با دزدگیر باز و بسته نمیشه . خواهش میکنم یه راه چاره برای من پیدا کنید . بازم عذرخواهی بنده را پذیرا باشید. ممنون از همه دوستان

۱۳۹۵/۰۵/۰۲

درود بر شما
نصاب شما باید تحریک باز و بسته شدن آینه ها رو پیدا بکنه (روی bsi اصلی احتمالا باشه و نهایت امر اینه که درب راننده باز بشه و از پشت آینه بررسی کنید که چه مدل تحریکی لازم داره) و بعد تشخیص سیم و تحریک مورد نیاز، یا مستقیم یا با دیود و یا نهایتا با استفاده از رله (بستگی به ابتکار عمل نصاب داره) میشه راه اندازی کرد.
ممنون میشیم پس از راه اندازی، ما را هم در جریان نحوه راه اندازی قرار بدید…
موفق و پیروز باشید…

۱۳۹۶/۰۴/۱۶

سلام دوست عزیز خسته نباشید خواستم خدمتتون عرض کنم که اینه برقی دنا با دزدگیر میتونه کار کنه فقط نیاز به یه دستگاه هست که باید روش نصب بشه

۱۳۹۵/۰۵/۰۲

سلام نصابم از پشت آینه ها هم چک کرد و به قول خودش هم تحریک مثبت داده و هم منفی و هر نوع سیم در هر جای ماشین و چک کرد ولی متاسفانه آینه ها بسته نشد .با تشکر و ممنون میشم اگر راهی پیدا شد من رو هم با خبر کنید .

۱۳۹۵/۰۵/۰۲

درود بر شما
آینه ها قاعدتا باید دارای موتور محرک برای باز و بسته شدن باشه. و هنگامی که یک پالس مثبت و منفی به دو سر محرک متصل کنید باید موتور آینه کار بکنه و اگه برعکس وصل کنید، باید بر عکس عمل کنه. پیشنهاد میکنم پشت آینه رو با دقت بیشتری بررسی کنید.
همچنین اگر نقشه ای در این باب به دست ما رسید، توی همین مطلب درج میکنیم و هم از طریق ایمیل شما رو در جریان قرار میدیم.
شاد باشید…

۱۳۹۵/۰۵/۰۲

قربون معرفتتون و تشکر از سایت خوبتون .بسیار آموزنده و پویاست. اگر راهی پیدا شد لطف کنید در همین تلگرام منو با خبر کنید .یا علی مدد

۱۳۹۵/۰۵/۰۳

سلام
من با ریموت فابریک و بدون دزدگیر وصل کردم ولی مشکلم اینه که بعد از ۱۰ ثانیه برق در ها قطع میشه یعنی راننده اگر در طول این زمان حدودآ ۱۰ ثانیه در ها را قفل نکرد دیگه بالا نمی ره راه چاره چیست

۱۳۹۵/۰۵/۰۳

سلام
برای رفع مشکل تایم برای نصب پاور از یک عدد رله الکترونیکی یا آفتامات پنج پایه به صورت زیر استفاده نمایید:
پایه ۸۶ به منفی دائم
پایه ۳۰ به مثبت دائم
پایه ۸۷ به پله دوم سوئیچ (سیم نارنجی)
پایه ۸۵ به سیم مثبت قفل پمپ (زمانی که درب ها قفل میشود، سیم خروجی مثبت لحظه ای میدهد.)

راه حل اراده شده توسط استاد علیرضا شمس

۱۳۹۵/۰۵/۰۴

سلام به همکاران گرامی.طریقه نصب دزدگیر اریسان میخواستم؟؟

۱۳۹۵/۰۵/۰۴

سلام، دقیقا مثل ۴۰۵ نصب میشه…

۱۳۹۵/۰۶/۲۸

سلام، بله دقیقا مثه پرشیا یا ۴۰۵ هست.

۱۳۹۵/۰۷/۰۷

با سلام
ببخشید آقای جوادی شما در قسمت نکات نصب گفتید که سیم های شیشه بالابر وصل بشه به سیم قطع کن دزدگیر.دوباره در قسمت پرسش و پاسخ گفتید وصل بشه به پایه رله ۸۷A. این چطوریه داستانش؟

۱۳۹۵/۰۷/۰۷

سلام
زمانی که دزدگیر نصب میکنید باید تحریک بالا بردن شیشه ها رو با چهارتا دیود به سیم قطع کن دزدگیر متصل کنید تا با فعال شدن دزدگیر شیشه ها بالا بره…
اما زمانی که بدون دزدگیر میخواید یه کاری کنید که با سوئیچ فابریک هم شیشه ها بره بالا باید از یک رله استفاده کنید…

۱۳۹۵/۰۷/۰۷

سلام زیر فرمون تحریک صندوق پران نداره؟

۱۳۹۵/۰۷/۰۷

سلام
توی این مدل فکر نمیکنم داشته باشه و فرمان صندوق پران بعد از یونیت داخل صندوق صادر میشه…

۱۳۹۵/۰۸/۱۸

باسلام و خسته نباشيد
وتشكر از مطالب مفيدتون
امكانش هس يك ويدئو از نصب دزدگير دنا تهيه كنيد
مرسي

۱۳۹۵/۰۸/۱۸

سلام
اولین خودروی دنایی که برای نصب بیاد حتماً کلیپ نصب ازش تهیه خواهیم کرد…

۱۳۹۵/۰۸/۲۱

سلام آیا مطالبی که برای شیشه بالابر دنا گفته شد برای برلیانس هم چنین هست

۱۳۹۵/۰۸/۲۱

سلام
برای تمامی اتومبیل هایی که با تحریک منفی شیشه ها بالا میره، جواب میده…

۱۳۹۵/۰۸/۲۱

سلام در نصب پاور منظور از سیم درب راننده پشت کلید کدوم کلید منظورتونه

۱۳۹۵/۰۸/۲۱

سلام
منظور کلید های شیشه بالابر روی درب راننده است.

۱۳۹۵/۰۸/۲۲

سلام منظورم اینه که پاوری که در کامپیوتر دنا هست و با دیود یا رله التریکی فعال میشه در برلیانس هم اینطوریه یا باید پاور جداگانه ای نصب کرد

۱۳۹۵/۰۸/۲۳

سلام
بله، تقریبا از لحاظ نصب پاور به یک ترتیب هستند…

۱۳۹۵/۰۹/۲۱

با سلام بنده از پاور استیل استفاده کردم ولی کار نکرد البته طریقه نصبم رو عرض کنم سیم شیشه بالابر ها رو از پشت کلید الاکلنگی پیدا کردم یک طرف سیم تستر را به برق و طرف دیگر رو به سیم شیشه میزنم و شیشه بالا میره ایا درسته

۱۳۹۵/۰۹/۲۱

با سلام هر چهار درب رو به همین طریق پیدا کردم بعد با چهار دیود به سیم بنفش پاور وصل کردم و سیم تحریک پاور رو به سیم پمپ وصل کردم طریقه امتحانش هم یک طرف تستر رو به منفی و یک طرف دیگر رو به سیم پمپ زدم در موقع بستن لحظهای مثبت میده تحریک مثبت پاور رو به همان سیم زدم ولی بازم کار نکرد

۱۳۹۵/۰۹/۲۱

البته مدل ماشین دنا ۹۵

۱۳۹۵/۰۹/۲۴

سلام
شما لطفا در تلگرام به بنده پیام بدید تا راهنمایی کنم…

۱۳۹۵/۱۰/۲۵

سلام خدمت اساتید گرامی
آیا راه حلی برای کم کردن زمان تاخیر چراغ سقفی دنا وجود داره؟ ممنون میشم اگه راهنمایی کنید واسه نصب ماجیکار نیاز دارم

۱۳۹۵/۱۰/۲۶

سلام
تایم خود اتومبیل قابل تغییر نیست ولی میشه از لادری آنی برای نصب استفاده کرد یا تایم خود دزدگیر رو تغییر داد…

۱۳۹۵/۱۰/۲۷

لادری درب راننده: (سیم های درب راننده – سوکت چهل خانه) سیم کرم رنگ
لادری درب شاگرد: (سیم های درب راننده – سوکت چهل خانه) سیم کرم رنگ
لادری درب پشت راننده: (داخل صندوق – سمت چپ – یونیت پشت سوکت) سیم طوسی
لادری درب پشت شاگرد: (داخل صندوق – سمت چپ – یونیت پشت سوکت) سیم طوسی
لادری درب صندوق: (داخل صندوق – سمت چپ – یونیت پشت سوکت) سیم آبی
لادری درب موتور: (جلوی پای راننده – روی کامپیوتر – سوکت سمت راست) سیم بنفش

۱۳۹۵/۱۰/۲۷

تشکر اقا محسن
چون من از چراغ سقفی گرفتم آنی نبود

۱۳۹۵/۱۱/۰۶

سلام خدمت اساتید
از دوستان کسی نحوه شماره خواندن سیم ها روی دنا رو بلد هس،لطفاهمراه عکس راهنمایی کنید

۱۳۹۵/۱۱/۰۶

سلام خسته نباشی. یعنی احتیاج به نصب پاور نیست؟ خود ماشین دارد ممنون میشم راهنمایی کنید

۱۳۹۵/۱۱/۰۶

سلام جناب مرادی
در داخل مطلب سیم ها رو گفتیم، کافیه که به هر کدوم یه دیود متصل کرده و به خروجی پاور ویندوز دزدگیر متصل کنید…

۱۳۹۵/۱۱/۰۶

و یکی اینکه سیستم قفل مرکزی دزد گیر دردنا به چه شکل هست ممنون میشم راهنمایی کنید

۱۳۹۵/۱۱/۰۶

تک سیم بسته میشه…
داخل درب راننده سیم قهوه ای رنگ
با چیدن سیم درب ها قفل و با منفی دادن به سیم درب ها باز میشه…

۱۳۹۵/۱۱/۰۶

ممنون که جواب دادید یعنی احتیاجی برای نصب جداگانه پاور ویندوز نیست ؟

۱۳۹۵/۱۲/۰۲

طریقه نصب سیم تحریک پمپ عین زانتیا بسته میشه اگه نه ممنون میشم رنگ بندی رو توضیح بدید

۱۳۹۵/۱۲/۰۵

از روش بر عکس زانتیا استفاده کنید.

۱۳۹۶/۰۱/۱۱

سلام
من آیینه های دنا با کمک مهندس جوادی راه انداختم امای مشکلی بعد چند روز برام پیش اومد
اونم اینهه خود شیشه ایینه فقط توی دو جهت تنظیم میشه بجای ۴ جهت
دووستاننن لطفا کمکم کنید

۱۳۹۶/۰۱/۱۵

سلام جناب جباری
دنا اکومکس بوده یا SMS بوده؟

۱۳۹۶/۰۱/۱۵

دنا اس ام اس بوده
خاطرتون باشه توی تلگرام نقشه نصبشو برام ارسال کرد بودید

۱۳۹۶/۰۱/۱۶

سلام جناب جباری
لطفا از طریق تلگرام با پشتیبان فنی ارتباط برقرار نمایید.

۱۳۹۶/۰۱/۲۵

ممنون از اقای جوادی این همه وقت میزارن

۱۳۹۶/۰۱/۲۷

سلام استاد جوادی خسته نباشی اگر من چندتا پاور برای نصب دنا بخوام چگونه برام میفرستی من سوالی هم مترع کردم که جوابی دریافت نکردم سپاسگزارمیشم جواب بدهید

۱۳۹۶/۰۱/۲۷

سلام و سپاس
لطفا از طریق تلگرام با https://telegram.me/FactWorld ارتباط برقرار نمایید تا راهنمایی کنم…

۱۳۹۶/۰۲/۱۸

سلام : جناب جوادی پس از نصب دزدگیر ماجیکار روی خودروی دنا متوجه شدم که هنگام حرکت و هم زمان با قفل دربهای خودرو ، اینه های خودرو نیز بسته میشود و باید بصورت دستی توسط تحریک روی دستگیره اینه ها را باز کنم و این عمل هنگام باز شدن دربها و حرکت مجددا تکرار میشود . ممنون میشم اگر راهنمایی بفرمایید.

۱۳۹۶/۰۲/۱۹

سلام
تحریک قفل و باز درب ها رو از کجا گرفتید؟

۱۳۹۶/۰۳/۱۸

سلام مهندس
فلاشر این ماشین موقعی که منفی میدیم باید ثابت روشن بمونه یا چشمک بزنه ؟؟

۱۳۹۶/۰۳/۱۸

سلام
زمانی که منفی ثابت هم باشه ماشین فلاشر خواهد زد.

۱۳۹۶/۰۳/۲۵

سلام خسته نباشید میشه راهنمایم کنید که چطور برق فلاشر رو منفی کنم؛قبلا با رله این کارو کردم ولی الان یادم نمیاد

۱۳۹۶/۰۳/۲۶

سلام
پایه ۳۰ و ۸۵ به منفی دائم
پایه ۸۶ به فلاشر مثبت دزدگیر
پایه ۸۷ خروجی منفی فلاشر

۱۳۹۶/۰۳/۲۶

با سلام

میخواستم بدونم این روش ها نصب برای کامپیوتر دو سکوته هستتش من نقشه کامپیوتر زیر داشبرد که کرم رنگ هستش رو میخواستم آیا موجود هستش ؟

۱۳۹۶/۰۳/۲۶

سلام
دنا کلا دو مدل نصب میشه
نوع اول SMS:
http://www.safety-security.ir/dena

نوع دوم اکومکس که مثل پرشیاست:
http://www.safety-security.ir/pars-ecomax

۱۳۹۶/۰۴/۰۶

سلام برا پیدا کردن سیم فلاشر از رو ی کامپیوتر با تستر میخوایم پیدا کنیم مشکلی پیش نمیاد برا کامپیوتر؟؟

۱۳۹۶/۰۴/۰۶

سلام
پشت کلید فلاشر، سیم فیلی هستش ولی خب با دقت و مکث کم روی هر سیم مشکلی پیش نخواهد آورد…

۱۳۹۶/۰۴/۱۶

سلام دوست عزیز خواستم بگم برای دنا دستگاهی طراحی کردیم که بتونه با دزدگیر اینه ها رو جمع کنه!

۱۳۹۶/۰۴/۱۶

سلام جناب موسوی
خیلی عالیه، مدار منطقی هستش یا IC برنامه نویسی کردین؟

۱۳۹۶/۰۴/۱۶

خیر مهندس ای سی نیست با استفاده از دو رله و خازن درست شده ولی باید از سر هر دو آینه سیم کشی بشه و با قفل کردن آینه ها بسته میشه و با روشن شدن ماشین اینه ها باز میشه!

۱۳۹۶/۰۴/۱۷

بسیار عالی
این مدار شما اگه جنبه تجاری نداره، ممنون میشیم برای ما هم ارسال کنید…

۱۳۹۶/۰۸/۱۶

سلام
۱٫برای نصب پاور دنا که از سیم قطع کن دزدگیر استفاده بکنیم برای ماشین ایرادی نداره؟ چون مثل این هس که دائم دست تو کلید بالابر باشه؟ یا اینطور نیس

۱۳۹۶/۰۸/۲۱

سلا
صندوق پران دنا مثل تصویر زیر…

۱۳۹۶/۱۰/۰۲

سلام آقای جوادی .من پاور رو سمند نصب کردم با دو عدد پاور .پاور گارد رو دو شیشه جلو نصب کردم .شیشه ها جلو و عقب پایین هست حرکت میکنم قفل اوتوماتیک میشه بعد که ایستادم ماشین خاموش کردم قفل درب بازمیشه شیشه جلو بالا میره .شیشه های عقب با تحریک قفل شدن بالا میره .مشکل شیشه های جلو از چیست؟

۱۳۹۶/۱۰/۰۳

سلام
برای شیشه های هم از پاور معمولی استفاده کنید.
چون یه سری از پاورهای گارد بودش که قفل شدن درب رو ذخیره میکرد و با بستن سوئیچ، شیشه بالا میرفت.

۱۳۹۶/۱۰/۱۶

با سلام و خسته نباشید
میخواستم بدونم سوکت فابریک دنا در هر دو مدلش موجود هست

و اینکه چطور میشه متوجه شد که سیستم دنا چه مدلی هست

۱۳۹۶/۱۰/۲۳

سلام
برای نوع SMS موجود نیست.
نحوه تشخیص از روی شکل ظاهری و مشخصات مندرج کامپیوتر مرکزی زیر فرمان هستش.

۱۳۹۶/۱۰/۱۷

باسلام جناب جوادی
علت اینکه موقعی فلش را داخل پخش فابریک سمند قرار میدیم و ارور ۳ میده چیه و چگونه رفع میشه.

۱۳۹۶/۱۲/۱۰

سلام عذرزحمات
شرمنده مهندس درنقشه لادرى دنا ی سرسفيدديودبه سمت لادرى باشه یا برعکس همین

۱۳۹۶/۱۲/۱۰

سلام
سمت خط دار به سمت لادری

۱۳۹۷/۰۱/۲۶

باسلام برای نصب راهنما که منفی هست لطف کنید برای نصبش توضیح بدید

۱۳۹۷/۰۲/۰۴

سلام
با توجه به آموزش‌های قبل، با استفاده از یک رله، یکی از راهنمای دزدگیر رو منفی کنید…
