راهنمای کامل نصب و راه‌اندازی دزدگیر اماکن هوشمند فایروال

راهنمای کامل نصب و راه‌اندازی دزدگیر اماکن هوشمند فایروال

 در این ساعت گروه حفاظت و امنیت  بخش اول راهنمای کامل نصب و راه‌اندازی دزدگیر اماکن هوشمند فایروال را تحت عنوان نحوه نصب دزدگیر فایروال و امکانات این دستگاه، برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده آموزش‌ها و راهنمای کاربردی این دزدگیر در ادامه مطلب با ما همراه باشید.



نحوه نصب و امکانات دستگاه دزدگیر اماکن هوشمند فایروال

firewallalarm

نحوه نصب دزدگیر فایروال:

  • سوراخ‌های A و B و C و D (شکل شماتیک پشت دستگاه) را در محل‌های مورد نظر با استفاده از شاببون موجود در دستگاه ایجاد کنید.
  • پیچ A را تقریبا تا آخر ببندید.
  • تمامی سیم‌ها را قبل از جا زدن دستگاه و نصب دستگاه، وارد دستگاه کنید.
  • دستگاه را بر روی پیچ A نصب کنید.
  • پیچ‌های B و C و D را از درون قاب ببندید.
  • قبل از قرار دادن سیم‌کارت حتما باید پین کد آن غیرفعال شود.
  • زبان سیم‌کارت حتما باید قبل از قرار گرفتن در دستگاه انگلیسی باشد.
  • مکان نصب دستگاه باید محلی باشد که حتما از ۵۰% آنتن‌دهی برخوردار باشد.
  • بعد از روشن نمودن دستگاه، برای ثبت ضمانت نامه و آماده به کار شدن آن، شماره تلفن همراه ادمین باید در حافظه‌ی شماره‌ی ۱ دفترچه‌ی تلفن دستگاه ذخیره شود.

نکته: دستگاه حتما باید حداقل ۳۰ سانتیمتر با اشیای اطراف فاصله داشته باشد. داشتن این فاصله برای کارکردن صحیح گیرنده و خنک شدن دستگاه ضروری است.

نکته: دستگاه دارای چندین مسیر برای ورود سیم‌ها می‌باشد. سیم‌ها را طوری مرتب کنید که هیچکدام از سیم‌ها به خنک کننده اتصال نکند و از روی برد رد نشود.

نکته: برای عملکرد بهتر گیرنده دستگاه، بهتر است پس از نصب دستگاه، آنتن دستگاه  را تا انتها بیرون بکشید.

نصب دزدگیر فایروال

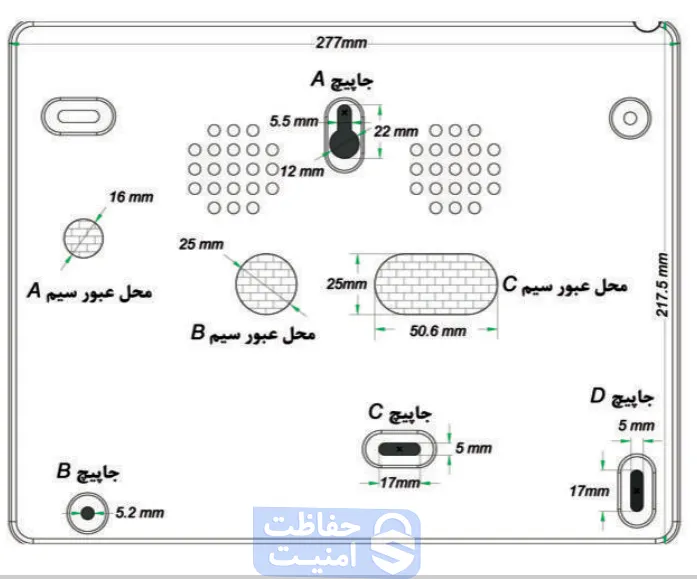

شکل شماتیک پشت دستگاه



نصب دزدگیر فایروال
شکل داخلی دستگاه و برخی لوازم جانبی



نقشه سیم‌بندی دستگاه دزدگیر اماکن هوشمند فایروال:

نصب دزدگیر فایروال

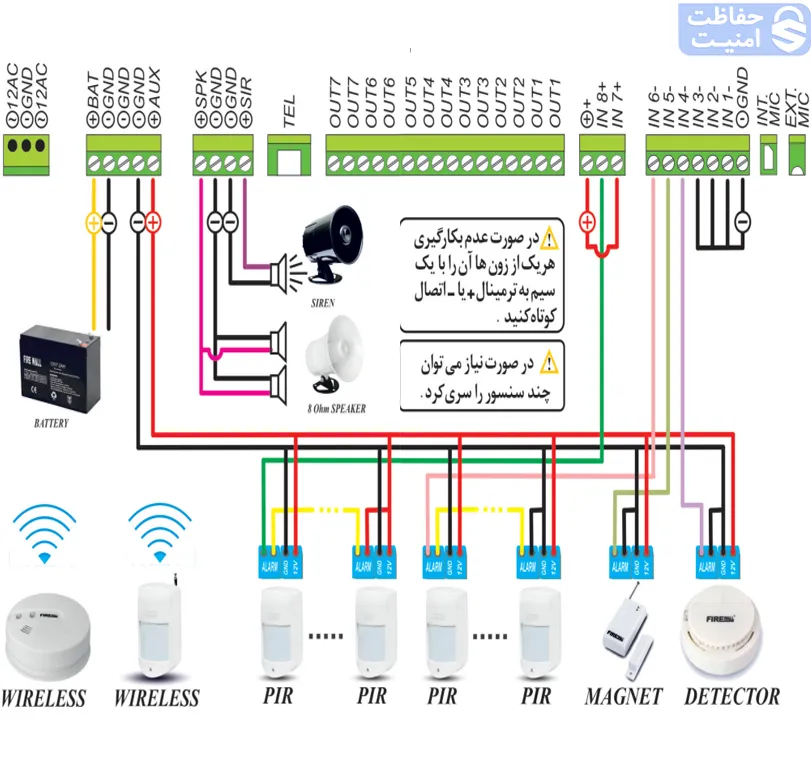

سیم‌بندی دستگاه دزدگیر فایروال







قابلیت‌ها و امکانات دستگاه دزدگیر اماکن هوشمند فایروال:



  • صفحه نمایشگر LCD فارسی
  • منوی کاربری ساده و سخنگو
  • پشتیبانی فرکانس‌های ۴۳۳MH و ۳۱۵MH
  • دارای تلفن کننده سیم‌کارتی و خط ثابت
  • ۸ زون بی‌سیم و باسیم
  • ۴ بخش مستقل قابل کنترل
  • قابلیت کد کردن ریموت مستقل هر بخش
  • قابلیت کد کردن سنسور‌ها در زون دلخواه
  • هشدار کم شدن باتری سنسور‌ها
  • قابلیت کد کردن ۶۴ عدد سنسور بی‌سیم و ۲۰ عدد ریموت با نمایش “ID” و فرکانس
  • امکان مشاهده و پاک کردن ریموت‌ها و سنسورها به طور دلخواه
  • امکان شماره گذاری سنسور‌ها و ریموت‌ها
  • کاهش سیم‌کشی زون‌های سیم‌دار فقط با ۳ سیم
  • ‌اتصال سنسور‌‌های سیم‌دار تحریک “+” و “-“
  • نصب میکروفون خارجی در مکان‌های دلخواه
  • خروجی آژیر و بلندگو مستقل
  • هشدار قطعی برق و کم شدن باتری





  • مدار شارژ باتری هوشمند
  • اعلام کردن شماره زون و سنسور تحریک شده به وسیله ارسال پیامک فارسی و همچنین پخش پیام صوتی
  • کنترل کردن دستگاه از طریق تماس، کیپد، ریموت، پیامک و نرم افزار
  • کنترل دستگاه در زمان تحریک
  • دارای ۲۲ حافظه‌ی تلفن کننده
  • امکان ضبط ۱۷ پیام ۳۰ ثانیه‌ای متفاوت
  • تحریک لبه‌ای و سطحی
  •  ۵ حالت متفاوت قابل تنظیم نرمال، تاخیری، ۲۴ ساعته، دینگ دانگ و مخفی برای کلیه زون‌ها
  • نمایش به صورت ترتیبی زون‌های تحریک شده همراه با مشخصات سنسور مورد نظر
  • نمایش وضعیت برق شهر، ولتاژ باتری و AUX، میزان آنتن دهی، دمای محیط، وضعیت خط تلفن، ساعت و تاریخ شمسی
  • ارسال نتیجه کلیه عملیات‌ها به همه رئیسان از طریق ارسال پیامک
  • امکان بستن زون‌های آزاد با دیپ سوئیچ





شرح اجزای دستگاه و امکانات آن‌ها:

۱- LED های نمایشگر

۱-۱- AC: روشن بودن این LED وصل بودن برق شهر را نشان می‌دهد.

۱-۲- BAT: این LED وضعیت باتری دستگاه را نشان می‌دهد (مطابق جدول زیر).

سبز ثابت باتری کاملا شارژ شده است.
سبز چشمک زن باتری در حال شارژ شدن می‌باشد.
قرمز ثابت شارژ باتری کم است.



۱-۳- TEL: روشن بودن این LED نشان دهنده وصل بودن خط تلفن ثابت متصل به دستگاه است.

نکته: توجه شود که  LED دیگری نیز بر روی برد دستگاه اصلی قرار دارد که به صورت سخت افزاری اتصال خط تلفن ثابت را بررسی می‌کند.

۱-۴- NETLIGHT: نشان دهنده وضعیت آنتن‌دهی شبکه موبایل می‌باشد.

۱-۵- ARM: این LED وقتی دستگاه در حال فعال شدن باشد، به صورت چشمک زن است و وقتی دستگاه در حالت فعال است به صورت ثابت روشن است.

نکته: توجه شود که این LED وقتی روشن می‌شود که همه بخش‌های دزدگیر فعال شده باشند.

۱-۶- S.ARM: این LED هنگامی که دستگاه در حال نیمه فعال شدن (یعنی فعال شدن یک بخش) است، به صورت چشمک زن است و زمانی که در حالت نیمه فعال (S.ARM) قرار گرفته باشد، به صورت ثابت روشن است.

نکته: توجه شود که اگر تنها یک بخش هم فعال شود، این LED روشن می‌شود.

۱-۷- ALARM: این LED در هنگام تحریک شدن دستگاه روشن می‌شود و پس از “DISARM” شدن دستگاه به صورت چشمک زن عمل می‌کند تا تحریک اتفاق افتاده را به اطلاع کاربر برساند.

نکته: برای پاک شدن حافظه‌ی “ALARM” تنها کافیست دستگاه یکبار “DISARM” و “ARM” شود.

۱_۸_ Z1,Z2,…,Z8: این LED ها بر روی برد دستگاه قرار گرفته است و با تحریک هر زون (باز شدن مدار آن) LED زون مربوط به آن روشن شده و با قطع شدن تحریک خاموش می‎‌شود.

نکته: این LED ها صرفا جهت تست مدار سخت افزاری زون‎‌ها می‌باشد.



۲- نمایشگر LCD فارسی:

جهت سهولت در نمایش تنظیمات و مشاهده پیغام‌های دستگاه یک نمایشگر LCD فارسی روی درب تعبیه شده است.



۳- کیپد:

به منظور ورود به منوی تنظیمات، کنترل و مشاهده پیغام‌های دستگاه می‌توان از کیپد روی درب دستگاه استفاده کرد.

نصب دزدگیر فایروال

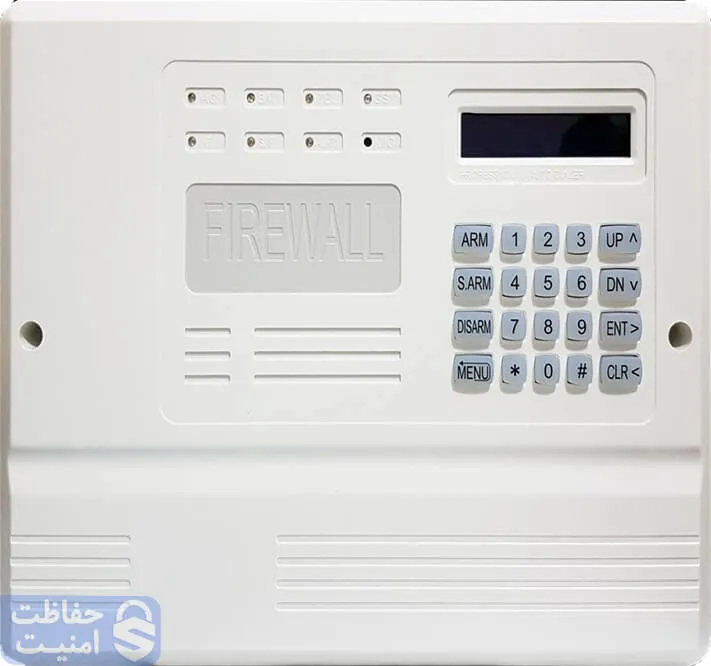

درب دستگاه

در تصویر بالا به خوبی می‌توان سه قسمت مجزا روی درب دستگاه را دید:

  1. چراغ‌های LED
  2. نمایشگر دیجیتال
  3. صفحه کلید (کیپد)





۴- ترمینال‌های ورودی / خروجی دستگاه دزدگیر اماکن هوشمند فایروال:

نصب دزدگیر فایروال

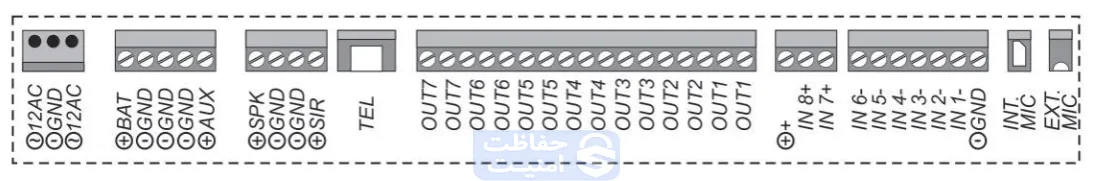

ترمینال‌های ورودی و خروجی دستگاه



۱-۴- IN1,IN2,…,IN6: زون‌های ۱ تا ۶ دارای سیم دستگاه قابلیت اتصال سنسور‌هایی با تحریک منفی (-) را دارند.

نکته: توجه شود که این زون‌ها به صورت “NC” عمل می‌کنند و برای بستن هر یک باید آن‌ها را به ولتاژ منفی وصل کرد و یا اینکه دیپ سوئیچ مربوطه را در وضعیت ON قرار داد.

۲-۴- IN7+,IN8+: زون‌های ۷ و ۸ باسیم دستگاه می‌توانند به سنسورهایی با تحریک مثبت(+) متصل شوند.

نکته: باید توجه شود که این زون‌ها “NC” عمل می‌کنند و برای بستن هریک باید آن‌ها را به ولتاژ مثبت متصل کرد و یا سوئیچ مربوطه را در “ON” قرار داد.

۳-۴- INT.MIC: برای اتصال میکروفون روی درب دستگاه از این کانکتور استفاده می‌شود.

۴-۴- EXT.MIC: از این کانکتور می‌توان جهت شنود صدای محیط در نقاطی خاص استفاده کرد.

نکته: وقتی که میکروفون خارجی به دستگاه متصل می‌شود، میکروفون روی درب از مدار خارج می‌شود.

نکته: میکروفون خارجی قابل اتصال به دستگاه باید دارای فیش “MONO 2.5 mm ” باشد.

۵-۴- TELEPHONE: برای متصل شدن خط تلفن ثابت به تلفن کننده می‌توان از این سوکت استفاده کرد.

۶-۴- SPK GND ,+SIR+: جهت اتصال اسپیکر خارجی می‌توان از کانکتور “SPG GND+” و جهت اتصال آژیر می‌توان از کانکتور  “GND +SIR” استفاده کرد.

۷-۴- AUX , +BAT GND+: از کانکتور “BAT GND+” می‌توان برای اتصال باتری بک اپ استفاده کرد و از کانکتور “GND +AUX” می‌توان برای تامین تغذیه لوازم جانبی استفاده کرد.

نکته: مدار شارژ باتری به وسیله یک فیوز شیشه‌ای  ۴A  محافظت می‌شود.

نکته: مدار تغذیه AUX به وسیله‌ی یک فیوز شیشه‌ای ۰٫۵A محافظت می‌شود.

نکته: اگر فیوز AUX بسوزد، دستگاه تحریک می‌شود.

۵- سطح دسترسی کاربران:

دستگاه دزدگیر اماکن هوشمند فایروال دارای ۵ رمز جداگانه برای کنترل و برنامه ریزی دزدگیر می‌باشد.

۱-۵- رمز رئیسان (Admins): رئیس یا ادمین کاربر اصلی دستگاه است که با استفاده از رمز خود می‌تواند کلیه بخش‌های دزدگیر را کنترل کند و همچنین می‌تواند وارد تنظیمات دستگاه شود و آن را برنامه ریزی کند. در ضمن گزارش کلیه عملیات‌های دستگاه به ادمین‌ها ارسال می‌شود.

نکته: دستگاه می‌تواند حداکثر ۴ ادمین داشته باشد.

نکته: رمز همه‌ی ادمین‌ها مشترک بوده و درحالت پیشفرض سیستم “۰۰۰۰۰۰” می‌باشد.

نکته: شماره تلفن همراه ادمین‌ها باید در حافظه‌ی شماره ۱ تا ۴ دفترچه تلفن دستگاه ذخیره شود.

۲-۵-رمز مدیران (managers): دستگاه دارای ۴ رمز مستقل از هم برای مدیران می‎‌باشد که به وسیله آن‌ها هر مدیر می‌تواند بخش خود را کنترل کند.

نکته: مدیران می‌توانند به وسیله رمز خود از طریق کیپد، نرم افزار اندروید، تلفن و یا sms دستگاه را کنترل کنند.

نکته: نیازی نیست شماره موبایل مدیران در دفترچه تلفن دستگاه ثبت شود.

نکته: رمز مدیران در حالت پیشفرض به ترتیب “۱۱۱۱۱۱” ،”۲۲۲۲۲۲″ ، “۳۳۳۳۳۳” و “۴۴۴۴۴۴” می‌باشد.

نکته: جهت تغییر هریک از رمز‌ها به بخش تنظیمات اصلی دزدگیر اماکن هوشمند فایروال مراجعه فرمایید.

نکته: رئیسان (ادمین‌ها) به کل سطوح و بخش‌های سیستم دسترسی دارند، ولی مدیران فقط به بخش‌های مربوط به خودشان دسترسی دارند.

۶- بخش‌بندی دستگاه دزدگیر اماکن هوشمند فایروال:

دستگاه دارای ۸ زون می‌باشد که به ۴ بخش تقسیم می‌شوند. پس هر بخش دارای ۲ زون می‌باشد که می‌توان آن ها را توسط چهار مدیر مستقل و چهار ادمین اداره کرد.

نکته: کلیه توضیحات فوق شامل زون‌های بی‌سیم نیز می‌شوند.

نکته: در صورت فعال بودن کلیه بخش‌ها ال ای دی “ARM” و در صورتی که برخی از بخش‌ها فقط فعال باشند، ال ای دی “S.ARM” ‌می‌شود.

۷- انواع حالت های زون:

هریک از زون‌های مختلف دزدگیر را می‌توان در حالت های متفاوتی تنظیم کرد:

نکته: جهت تغییر نوع هر کدام از زون‌ها به بخش تنظیمات دزدگیر اماکن مراجعه شود.

۱-۷- حالت نرمال : چنانچه یک بخش دارای زون نرمال باشد، درصورت فعال شدن (SEMI.ARM/ARM) آن بخش، زون می‌تواند فعال شود.

۲-۷- حالت تاخیری: اگر یک بخش دارای زون تاخیری باشد، درصورت فعال شدن (SEMI.ARM/ARM) آن بخش، این زون می‌تواند با یک تاخیر تحریک شود.

نکته : مدت زمان تاخیر زون تاخیری در منوی  تنظیمات دزدگیر اماکن قابل برنامه ریزی است.

نکته: ازحالت تاخیری می‌توان برای غیرفعال کردن دزدگیر بدون نیاز به ریموت استفاده کرد به طوری که کاربر پس از وارد شدن به محل فرصت دارد دستگاه را از طریق کیپد غیرفعال کند.

۳-۷- حالت ۲۴ ساعته:

اگر یک بخش دارای زونی در حالت ۲۴ ساعته باشد، در تمامی ساعات شبانه روز در صورت فعال بودن آن بخش، این زون می‌تواند مشابه حالت نرمال تحریک شود.

نکته: از این زون می‌توان برای اتصال پدال اعلام حریق یا سرقت استفاده کرد.

۴-۷- حالت دینگ دانگ: اگر یک بخش دارای زونی در حالت دینگ دانگ باشد، در صورت فعال شدن آن بخش،این زون می‌تواند مشابه حالت نرمال تحریک شود و در صورت غیرفعال یودن آن بخش، تنها یک صدای زنگ پخش می‌شود.

نکته: از این زون می‌توان برای اتصال پدال یا دتکتور اعلام حریق و یا اعلام سرقت استفاده کرد.

۵-۷- حالت مخفی: اگر یک بخش دارای زونی در حالت مخفی باشد، در صورت فعال شدن آن بخش این زون می تواند مشابه حالت نرمال تحریک شود و در صورت غیرفعال بودن آن بخش نیز می‌تواند تحریک شود و تنها با شماره حافظه های ۲۱ و ۲۲ (مخفی) تماس می‌گیرد و پیغام صوتی مربوطه پخش می‌شود.
نکته: از این زون میتوان برای متصل کردن پدال اعلام سرقت استفاده کرد.

 نرمال  تاخیری ۲۴ ساعته  دینگ دانگ مخفی
 زون در وضعیت ARM فعال با تاخیر فعال فعال فعال فعال
 زون در وضعیت DISARM غیرفعال فعال فعال پخش صدای زنگ حافظه ۲۱ و ۲۲ فعال



۸- تاخیر کیپد:

تاخیر کیپد زمانیست که  کاربر در صورت فعال یا نیمه فعال کردن دستگاه از طریق کیپد دستگاه، فرصت دارد تا محل را ترک کند. این زمان تاخیر قابل برنامه ریزی می‌باشد.
نکته: از این حالت می‌توان برای فعال یا نیمه فعال کردن دزدگیر بدون نیاز به در دست داشتن ریموت استفاده کرد، بدینگونه که کاربر با فعال یا نیمه فعال کردن دستگاه از طریق کیپد دستگاه فرصت دارد تا محل را ترک کند.
نکته: جهت تغیر زمان تاخیری کیپد به بخش تنظیمات دزدگیر اماکن مراجعه کنید.

۹- زمان زون‌های تاخیری:

این زمان برای زون‌هایی در نظر گرفته می‌شود که به صورت تاخیری تنظیم شده اند. زون های تاخیری بعد از فعال کردن بخش مربوطه و طی شدن زمان زون تاخیری، وارد مدار می‌شوند، این زمان نیز قابل برنامه ریزی می‌باشد.
نکته: از این حالت می‌توان برای غیرفعال کردن دزدگیر بدون نیاز به ریموت استفاده کرد، به این شکل که کاربر پس از وارد شدن به محل فرصت غیرفعال کردن دزدگیر از راه کیپد را دارد.
جهت تغیر زمان زون های تاخیری به بخش تنظیمات دزدگیر اماکن مراجعه کنید.

۱۰- مدل تحریک:

تلفن کننده پس از بعد از تحریک دزدگیر شروع به ارسال پیامک و برقراری تماس با تمامی شماره‌های ذخیره شده در دفترچه تلفن می‌کند.

۱-۱۰- تحریک لبه‌ای (Edge): در این حالت حتی در صورت غیرفعال کردن دستگاه نیز، تلفن کننده تمام شماره‌های ذخیره شده در دفترچه تلفن  را شماره گیری می‌کند.

۲-۱۰- تحریک سطح (Level): وقتی دستگاه در این حالت باشد، در صورت غیر فعال کردن دستگاه تلفن کننده شماره گیری‌ها را متوقف می‌کند.

نکته: جهت تغییر مدل تحریک به بخش تنظیمات تلفن کننده مراجعه کنید.

۱۱- ولتاژ باتری و خروجی AUX:

می‌توان مقدار دقیق ولتاژ باتری، خروجی AUX و وضعیت برق دستگاه را بررسی کرد.

نکته:جهت بررسی  مقادیر فوق به بخش تنظیمات اصلی دستگاه مراجعه فرمایید.

 ‌۱۲- پیغام‌های صوتی دستگاه دزدگیر اماکن هوشمند فایروال:

برای هر کدام از زون‌های بدون سیم و سیم‌دار و برای حالت مخفی می‌توان به صورت جداگانه ۳۰ ثانیه صدا ضبط کرد که در هنگام تحریک دستگاه برای مخاطب مورد نظر از طریق تماس پخش خواهد شد.

برای کلیه زون‌های بدون‌سیم و سیم‌‎دار یک پیام پیشفرض نیز وجود دارد که زون تحریک شده را اعلام می‌کند.

۱۳- هشدار قطع برق:

اگر برق دستگاه قطع شود، پیامک هشدار قطع برق شهر به ادمین‌ها ارسال می‎‌شود.

۱۴- هشدار ضعیف شدن باتری:

در صورت قطعی برق دستگاه و کم شدن باتری، پیامک هشدار کم و ضعیف شدن باتری به ادمین‌ها ارسال می‌شود.
