آموزش نصب دزدگیر کیلس و راه‌اندازی آینه تاشو هیوندای سانتافه 2014

آموزش نصب دزدگیر کیلس و راه‌اندازی آینه تاشو هیوندای سانتافه 2014

در این ساعت گروه حفاظت و امنیت برای شما دوستان و همراهان گرامی نحوه سیم‌بندی و آموزش نصب دزدگیر کیلس و راه‌اندازی آینه تاشو هیوندای سانتافه 2014 را تهیه و تدوین کرده است. با ما در ادامه مطلب همراه باشید…

آموزش نصب دزدگیر کیلس و راه‌اندازی آینه تاشو هیوندای سانتافه 2014

نکات نصب دزدگیر

  1. برای تست حتما از اهم متر یا چراغ تست استفاده نمایید.
  2. برای راهنماها نیز از 4 عدد دیود 6 آمپر استفاده نمایید.
  3. شاد باشید…

تصاویر نصب دزدگیر

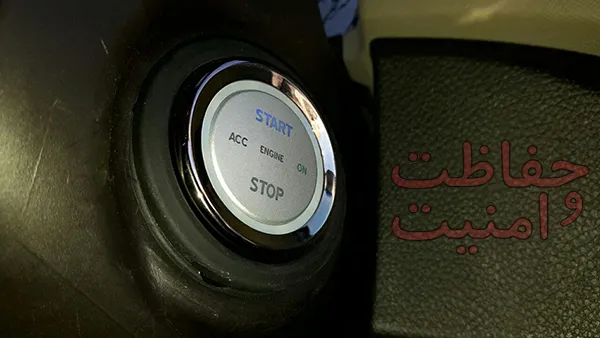

این هم از حذف سوئیچ و کیلس

مخصوص اعضا، کلیک کنید!

مخصوص اعضا، کلیک کنید!

مخصوص اعضا، کلیک کنید!

مخصوص اعضا، کلیک کنید!

مخصوص اعضا، کلیک کنید!

مخصوص اعضا، کلیک کنید!

مخصوص اعضا، کلیک کنید!

نمایی از کلید های کنترل آینه ها

مخصوص اعضا، کلیک کنید!

مطالب پیشنهادی

آموزش راه‌اندازی سیم‌های قفل مرکزی انواع دزدگیر
آموزش راه‌اندازی سیم‌های قفل مرکزی انواع دزدگیر
آموزش جامع نصب پاور ویندوز، قسمت اول
آموزش جامع نصب پاور ویندوز، قسمت اول
معرفی جامع دیود
معرفی جامع دیود
آموزش تعریف ریموت دزدگیر، طرح شماره یک
آموزش تعریف ریموت دزدگیر، طرح شماره یک
آموزش نصب دزدگیر MVM X33 New
آموزش نصب دزدگیر MVM X33 New
آموزش نصب دزدگیر تویوتا لندکروز 2014
آموزش نصب دزدگیر تویوتا لندکروز 2014
آموزش نصب دزدگیر و پاور MVM X33 new
آموزش نصب دزدگیر و پاور MVM X33 new
آموزش نصب دزدگیر نیسان پیکاپ رونیز و سرانزا
آموزش نصب دزدگیر نیسان پیکاپ رونیز و سرانزا
آموزش نصب دزدگیر و پاور تویوتا کمری 2005
آموزش نصب دزدگیر و پاور تویوتا کمری 2005
آموزش نصب دزدگیر رنو مگان
آموزش نصب دزدگیر رنو مگان
آموزش نصب دزدگیر Action مزدا 2
آموزش نصب دزدگیر Action مزدا 2
آموزش نصب پاور و راه‌اندازی سانروف جک J5
آموزش نصب پاور و راه‌اندازی سانروف جک J5
سیستم ایموبیلایزر در خودرو تندر 90
سیستم ایموبیلایزر در خودرو تندر 90
راهنمای پمپ پراید
راهنمای پمپ پراید
آموزش نصب دزدگیر زد ایکس اتو لندمارک
آموزش نصب دزدگیر زد ایکس اتو لندمارک
تعریف ریموت بیوک
تعریف ریموت بیوک
راهنمای نقشه سیم‌کشی دزدگیر جردن ساده مدل CD088A لرن‌دار
راهنمای نقشه سیم‌کشی دزدگیر جردن ساده مدل CD088A لرن‌دار
آموزش تعریف ریموت فابریک پراید طرح شماره چهار
آموزش تعریف ریموت فابریک پراید طرح شماره چهار
راهنمای کارایی دزدگیر SPY تصویری دو طرفه
راهنمای کارایی دزدگیر SPY تصویری دو طرفه
راهنمای کارایی دزدگیر SPY ساده
راهنمای کارایی دزدگیر SPY ساده
تکنولوژی جلوگیری از حواسپرتی رانندگان
تکنولوژی جلوگیری از حواسپرتی رانندگان
آموزش تعریف ریموت فابریک سوزوکی گرند ویتارا
آموزش تعریف ریموت فابریک سوزوکی گرند ویتارا
آموزش نصب دزدگیر روی زامیاد شوکا
آموزش نصب دزدگیر روی زامیاد شوکا

47 نظر برای "آموزش نصب دزدگیر کیلس و راه‌اندازی آینه تاشو هیوندای سانتافه 2014"

سلام جناب جوادی اگه ممکن هست عکس هم بزارید تشکر

سلام جناب یوسفی
در صورت وجود و لزوم حتما تصاویر نصب هم قرار داده خواهد شد…

سلام برای نصب پاور روی سانتافه مطلبی دارین تو سایت پیدا نکردم

سلام جناب جوادی.میشه در مورد دیود گذاری راهنما یه توضیحی بدین

سلام جناب قهرمانی
باید برای هر کدام از سیم های راهنما یک دیود 6 آمپر بزارید. به این ترتیب که سمت خط دار دیود به سمت راهنما و سمت بدون خط دیود به سمت دزدگیر باشه…

سلام آقای جوادی میشه لطفا در مورد تست بامالتیمتر توضیح بیشتری بدید.متشکرم

سلام آقا محسن جوادی خیلی عالی بود.
ممنون میشم این روند را ادامه بدین.
و همچنین ممنون میشم از همکاران جویا بشین که تجربهاشون را بگن تا بقیه استفاده کنن.
و بین همکاران جلساتی برگزار کنید تا تمام نصابا و مهندسین بتوننن باهم آشنا بشن.

سلام استاد
ممنون بابت همراهیتون…
حتما، قراره یه سری اقدامات برای ایجاد انجمن و تعاملی تر شدن سایت انجام خواهیم داد…

سلام ، اقای جوادی اینه هاشو به چی و چه جوری نصب کنیم ؟؟؟ میشه یه کم بیشتر توضیح بدین

سلام جناب کرمیان
سیم استارت همون پشت سوئیچ هست ولی خب متاسفانه رنگش یادم نیست. توی عکس هم سیم زرد دزدگیر مشخص نیست که به کدوم سیم متصل شده…

بعد مهندس سیم بخاری وصل نکنیم مشکلی که پیش نمیاد یا همون acc ۱ و acc۲ هستش ؟

مهندس سلام
آینه بغل ها تایم دارد یعنی اگر تایمش تمام شود اینه ها باز و بسته نمیشوند ؟

سلام مهندس
توی این مدلی که ما نصب کردیم تایم نداشت ولی توی یه 2012 که نصب کردیم تایم داشت.

سلام آقای مهندس جوادی.استاد اگه ممکنه راهنمای نصب کی لس روی برلیانس سری 230 رو هم توضیح بدین. متشکرم.

سلام و خسته نباشید جناب مهندس جوادی. استاد گرامی روی ماشین هایی مثل کیا مهاوی که کیلس دارن میشه دزدگیر استاتر نصب کرد.

سلام اگر لطف کنید کار با اهم متر تو سایت بگذارید به صورت فیلم روی یه خودرو خارجی ممنون میشم
من با تست لامپ تست میکنم گاهی اوقات چراغ چک روشن میشه

سلام جناب حسین جوهر عزیز
به زودی، بعد از معرفی یک دستگاه جدید از حفاظت و امنیت، نحوه تست سیم‌ها در خودرو هم آموزش داده خواهد شد.

سلام
من یدونه سانتافه نصب داشتم سیم واسه قفل و باز پیدا نمیکردم تحریک باز پیدا کردم ولی واسه قفل نبود طبق نقشه شما هم نبود
و ی سوال دیگه چحوری از اتاق ب داخل درب بردید خیلی دم وتشکیلات و سوکت اینا داشتید

سلام
قطعاً تایم داره.
یا باید مشتری رو مطلع کنید که توی تایم کمی آینه‌ها جمع میشن یا اینکه کاری کنید که با قفل شدن، یه برق به پله دوم سوئیچ بره و تایم تمدید بشه.

سلام و خسته نباشید خدمته استاید..
جنابه جوادی جوادی واسه اینکه با قفل شدن.برق به پله دومه سوئیچ بره و برقه اینه ها دوباره تمدید بشه.باید رله بزاریم؟؟؟

سلام جناب موسویان
بله، با یک رله، زمانی که درب‌ها قفل میشه، به اندازه تایم همون قفل شدن، به پشت سوئیچ (پله دوم) برق باید بیاد.

جناب جوادی.روشه بستنشو میخوام که چطور رله رو ببندم که تایمه اینه ها دوباره تمدید بشه…

سلام، وقتتون بخیر

اگه تحریک قفل کردن مثبت باشه
پایه 30 رله: متصل به مثبت دائم
پایه 85 رله: متصل به منفی دائم
پایه 86 رله: متصل به تحریک قفل مثبت درب‌ها
پایه 87 رله: متصل به سیم پله دوم برق (IGN)

اگه تحریک قفل کردن منفی باشه
پایه 30 رله: متصل به مثبت دائم
پایه 85 رله: متصل به مثبت دائم
پایه 86 رله: متصل به تحریک قفل منفی درب‌ها
پایه 87 رله: متصل به سیم پله دوم برق (IGN)

سلام
وقت بخیر خسته نباشید
آقا من از روی نقشتون ی کیلیس زدم واقعا عالی بود
برای پاور روی ۲۰۱۳ هم اگر دارید ممنون میشم
باید از زیر کیلید ها بگیریم؟؟؟

سلام جناب صادقی، از اعلام نتیجه شما، سپاسگزاریم…
پاور 2013 رو نداریم متاسفانه، اگر نصب کردید ممنون میشم برامون ارسال کنید.

سیم بوق برای آلارم کیلس کجا باید دنبالش گشت؟
