راهنماي کامل نصب و سیم‌بندی دزدگیر اماکن آنیک A700

()
راهنماي کامل نصب و سیم‌بندی دزدگیر اماکن آنیک A700

در این ساعت گروه حفاظت و امنیت راهنماي کامل نصب و سیم‌بندی دزدگیر اماکن آنیک مدل A700 را برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده این مطالب در ادامه این مطلب با ما همراه باشید.

راهنماي کامل و فارسی نحوه نصب و سیم‌بندی دزدگیر اماکن آنیک مدل A700

(ANIK A700 & A600)



نحوه نصب اسپلیتر (نويزگير خط تلفن)

نصب و سیم‌بندی دزدگیر اماکن آنیک

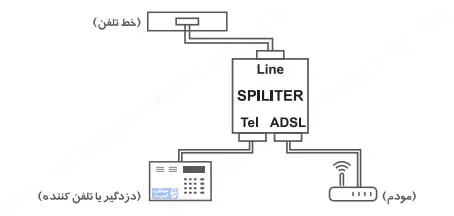

دیاگرام سیم‌بندی اسپلیتر دزدگیر اماکن آنیک



نحوه جایگذاری سیم‌کارت در سوكت سيم‌کارت

نصب و سیم‌بندی دزدگیر اماکن آنیک

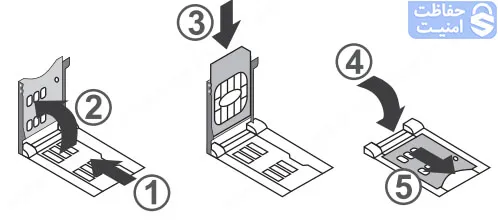

مراحل جایگذاری سیم‌کارت

توجه داشته باشید که سیم‌کارت در جهت صحیح و به طور کامل در محل خود قرار گرفته باشد.



راهنمای کانکتورها و نقشه نصب و سیم‌بندی دزدگیر اماکن آنیک

نصب و سیم‌بندی دزدگیر اماکن آنیک

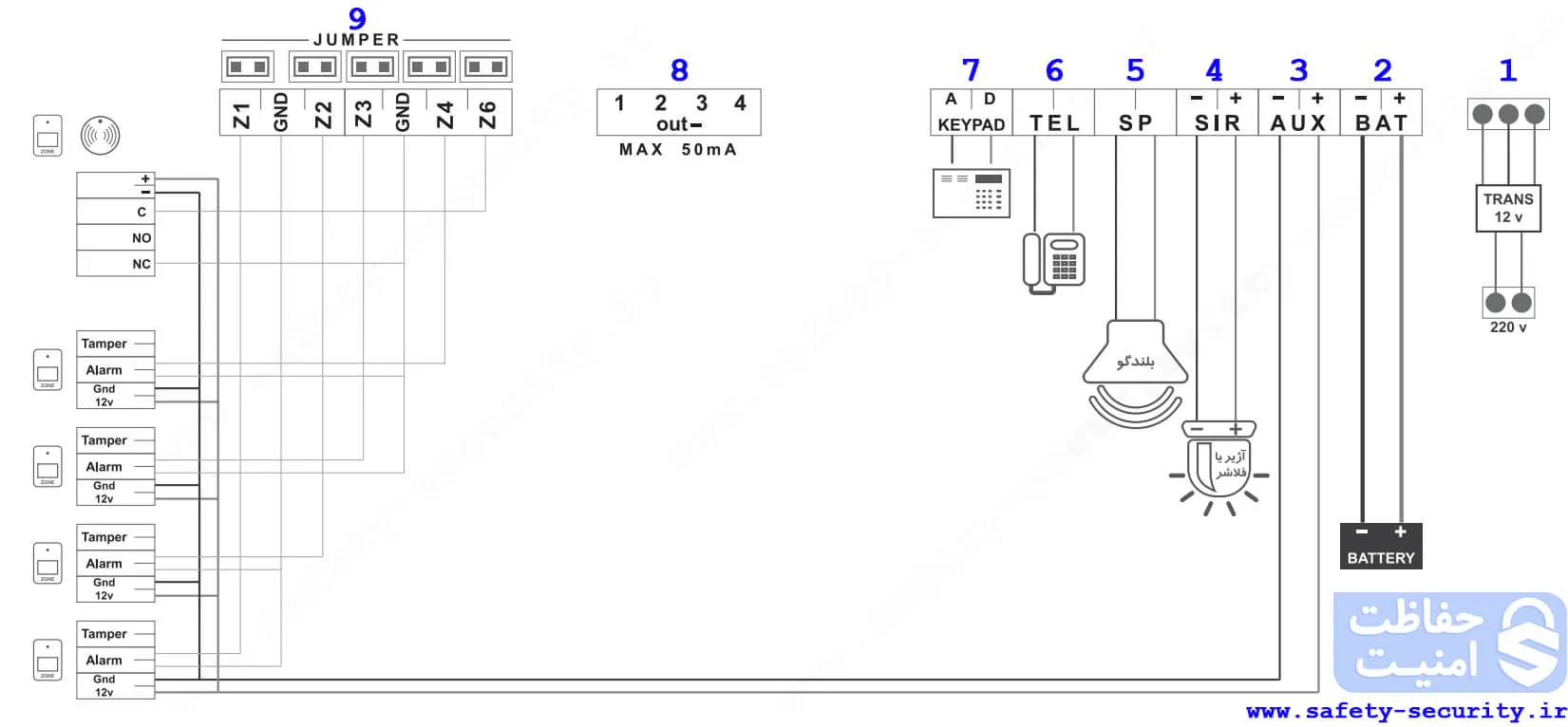

دیاگرام نصب و سیم‌بندی دزدگیر اماکن آنیک

دزدگیر اماکن آنیک مدل A700 و A600 بر طبق دیاگرام بالا دارای ۹ کانکتور به شرح زیر می‌باشد.

کانکتور ۱:

برق شهر

کانکتور ۲:

ترمینال باتری (BAT)

با دقت در رعایت جهت، سیم‌های باتری را وصل کنید.

  • سیم قرمز به مثبت و سیم مشکی به منفی وصل شود.
  • این مسیر به یک فیوز ۴ آمپر مجهز است.

کانکتور ۳:

ترمينال ۱۳v) AUX)

  • تغذیه کلیه چشم‌ها را با حفظ جهت به طور موازی به هم متصل نمایبد. سپس با رعایت جهت صحیح به ترمینال AUX متصل نمایید.
  • این مسیر مجهز به يك فيوز ۲ آمپر است.

کانکتور ۴:

خروجی برای آژیر (SIR)

اگر از آژیر استفاده می‌کنید، سیم‌های آن را با رعایت جهت صحیح به ترمینال SIR متصل نمایید. برای تنظیم نوع تک آژیر به این مطلب مراجعه کنید.

کانکتور ۵:

خروجی برای بلندگوها (SP)

ابتدا بلندگوها را به صورت موازی به هم وصل کنید (حداکثر ۲ بلندگوی ۸ اهم ۲۵ وات). سپس آنها را به ترمینال SP متصل کنید. برای تنظیم نوع تک آژیر به این مطلب مراجعه کنید.

کانکتور ۶:

اتصال تلفن کننده



کانکتور ۷:

ترمينال A/D (كيپد ساده)

کاربرد این ترمینال‌ها برای اتصال به کیپد می‌باشد. ولتاژ لحظه‌ای منفی روی ترمینال A دزدگیر را فعال خواهد کرد (ARM) و ولتاژ لحظه‌ای منفی روی ترمینال D دزدگیر را غیرفعال می‌کند (DISARM).

کانکتور ۸:

خروجی‌ها (out 1- out2 – out3 – out4)

در دستگاه دزدگیر اماکن آنیک مدل A700 و A600 چهار کانکتور خروجی وجود دارد:

  1. out 1
  2. out 2
  3. out 3
  4. out 4

خروجی ۵۰ میلی آمپر جهت اتصال به رله، قابل کنترل توسط SMS، تماس و نرم افزار

out 4: این خروجی توسط ریموت نیز قابل کنترل می‌باشد. اگر دکمهحفاظت و امنیت . آنیک مدل A700یاحفاظت و امنیت . آنیک مدل A700را به مدت ۲ ثانیه نگه دارید، دستگاه به شما خروجی منفی خواهد داد. این فرمان برای راه اندازی رله در بازکن مناسب می‌باشد.

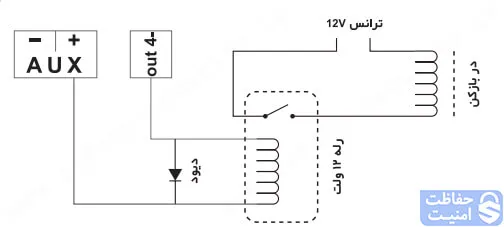

نکته: جهت استفاده از هر خروجی لازم است از مدار رله زیر استفاده کنید یا از بردهای رله (تک رله یا ۴ رله) این شرکت استفاده کنید.

نصب و سیم‌بندی دزدگیر اماکن آنیک

نکته: به هیچ وجه از خروجی‌ها به صورت مستقیم و بدون رله استفاده نکنید.

کانکتور ۹:

کانکتور زون‌ها (Z1 , Z2 , Z3 , Z4 , Z6)

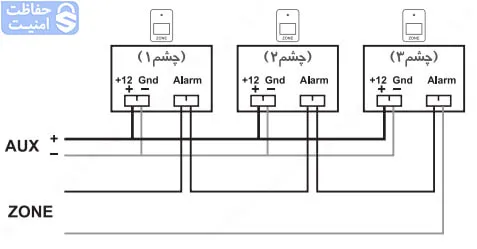

درصورت نیاز به اتصال بیش از یک چشم به زون‌ها باید آن‌ها را به صورت سری به ترمینال زون مورد نظر متصل نمایید.

نصب و سیم‌بندی دزدگیر اماکن آنیک

نکته: تعداد تعداد سنسور چشمی‌هایی را که می‌توان به صورت سری به هم متصل نمود، به مجموع متراژ سیم‌کشی چشم‌ها بستگی دارد. اما به طور معمول می‌توان تا ۸ عدد چشمی را به صورت سری به هر زون وصل کرد.

انواع زون ها:

زون NORMAL CLOSE) NC): یعنی اتصال بین دو پایه زون همیشه بسته است و در صورت باز شدن این مسیر دستگاه شروع به آلارم خواهد کرد.

زون NORMAL OPEN) NO): این زون برعکس زون NC است. یعنی اتصال بین دو پایه زون همیشه باز می‌باشد و در صورت بسته شدن این مسیر دزدگیر شروع به آلارم خواهد کرد. هر کدام از زون‌ها را می‌توان با فشردن دکمه حفاظت و امنیت . آنیک مدل A700 در کیبورد دستگاه به صورت دلخواه در یکی از حالت‌های ORMAL CLOSE) NC) یا NORMAL OPEN) NO) استفاده کرد.

نکته: زون ۶ را فقط به عنوان زون پدال (۲۴ساعته) می‌توان استفاده نمود که در بخش‌های بعدی مطلب به آن خواهیم پرداخت.

حالات مختلف دستگاه:

دینگ دانگ (CHIME)

در صورتی که بخواهیم در زمان غیرفعال بودن دزدگیر از ورود و خروج افراد مطلع شویم (از طریق صدای تک بوق پخش شده در دزدگیر) می‌توان وضعیت دینگ دانگ را فعال نمود.

ترمینال Z1: زون یک (Z1) دستگاه می‌تواند دارای حالت دینگ دانگ باشد. در صورتی که دستگاه غیرفعال (غیر مسلح) باشد، یک دینگ دانگ پخش خواهد شد و در صورتی که فعال (مسلح) باشد، مانند قبل عمل می‌کند.

  • جهت فعال کردن این حالت دو دکمهحفاظت و امنیت . آنیک مدل A700وحفاظت و امنیت . آنیک مدل A700(و ياحفاظت و امنیت . آنیک مدل A700وحفاظت و امنیت . آنیک مدل A700) را بصورت کاملا همزمان فشار دهید. دستگاه با یک تک بوق فعال شدن دینگ و دانگ را روی LCD نمایش خواهد داد.
  • جهت غیرفعال کردن این حالت دو دکمهحفاظت و امنیت . آنیک مدل A700وحفاظت و امنیت . آنیک مدل A700(وياحفاظت و امنیت . آنیک مدل A700وحفاظت و امنیت . آنیک مدل A700) را همزمان فشار دهید. دستگاه با سه تک بوق غیرفعال شدن دینگ دانگ را روی LCD نمایش خواهد داد.
  • اگر دستگاه در حالت حافظه باشد دینگ دانگ عمل نخواهد کرد.

توجه: جهت اینکه حافظه پاک شود حتما یک دفعه دزدگیر فعال و غیرفعال شود.

یکی دیگر از قابلیت های این دستگاه اینست که می‌توانید چشم‌های بی‌سیم را از طریق روش تنظیم جامپر سنسورهای بی‌سیم به حالت دینگ دانگ در بیاورید.

حالت نیمه فعال یا نیمه مسلح (پارت زون PART ZONE)

 دراین حالت زون های Z1 و Z2 فعال (مسلح) بوده و مابقی زون‌ها به غیر از زون‌های ۲۴ ساعته غیرفعال (غیر مسلح) می‌باشد.

  • جهت فعال کردن حالت نیمه فعال (نیمه مسلح) کلیدحفاظت و امنیت . آنیک مدل A700یاحفاظت و امنیت . آنیک مدل A700را فشار داده و برای غیرفعال کردن از کلیدحفاظت و امنیت . آنیک مدل A700یاحفاظت و امنیت . آنیک مدل A700استفاده نمایید.

وضعیت سنسورهای بی‌سیم را در بخش روش تنظیم جامپر سنسورهای بی‌سیم مطالعه نمایید.

زون ۲۴ ساعته (Z4)

زون ۲۴ ساعته یکی از زون‌های دستگاه است که در صورتی که دزدگیر غیرفعال (غیرمسلح) باشد، این زون همچنان فعال (مسلح) می‌باشد. معمولا از این زون برای دتکتورهای دود و حرارت و شوک سنسور استفاده می‌شود.

نکته: برای استفاده از زون ۲۴ ساعته باید دکمه SET REMOTE بر روی برد را نگه داشته و دکمهحفاظت و امنیت . آنیک مدل A700یاحفاظت و امنیت . آنیک مدل A700ریموت را بزنید. با یک صدای تک بوق، زون ۴ به حالت ۲۴ ساعته در خواهد آمد و روی LCD نمایش داده می‌شود. برای غیرفعال کردن به همان شکل فعال کردن عمل کنید.

نکته: جهت اینکه حافظه پاک شود، حتما یک مرتبه دزدگیر فعال و غیرفعال شود.

یکی دیگر از قابلیت‌های این دستگاه این می‌باشد که می‌توانید چشم‌های بی‌سیم را از طريق روش تنظیم جامپر سنسورهای بی‌سیم به حالت زون ۲۴ ساعته در بیاورید.

زون پدال

ترمینال Z6: این ترمینال زون ۲۴ ساعته‌ای می‌باشد که به پدال متصل می‌شود و با فشردن پدال تحریک خواهد شد.

نکته: Z6 در زمان تحریک شروع به ارسال SMS و برقراری تماس به ۳ شماره آخر کرده و آژیر و بلندگو به صدا در نخواهد آمد.
‌(با قرار دادن شماره مرکز پلیس در یکی از این حافظه‌ها می‌توانید سارقین را غافل گیر کنید.)

در صورت نیاز به پدالی که آژیر را به صدا در بیاورد لازم است از Z4 استفاده کنید. در صورت فعال شدن زون پدال، دستگاه به سه شماره حافظه آخر پیام هشدار زون پدال را ارسال و پیام مربوطه به آن را پخش می‌کند.

نحوه ارتباط دستگاه با هر کدام از حافظه‌ها در هنگام آلارم

ارسال SMS: حافظه‌های شماره ۹ , ۸ , ۷

تماس از طریق سیم کارت (GSM): حافظه‌های شماره ۱۹, ۱۸, ۱۷

تماس از طریق خط تلفن ثابت (LINE): حافظه‌های شماره ۲۹ , ۲۸ , ۲۷

ريموت اضطراری (Panic S0S)

عملکرد این ریموت مانند یک پدال بی‌سیم می‌باشد و در مواقع اضطراری در صورت فشردن هر کدام از دکمه‌های ریموت، آژیر به صدا در خواهد آمد و شماره گیری انجام می‌شود.

جهت ست کردن ریموت اضطراری سوییچ‌های SET PIR و SET REMOTE بر روی برد را بصورت همزمان فشرده و یکی از دکمه‌های ریموت جدید را فشار دهید، در صورت ست شدن ریموت اضطراری، دستگاه در هر وضعیتی که باشد حتی وضعیت غیرفعال با فشردن هرکدام از دکمه‌های ریموت، آژیر به صدا در آمده و شماره گیری انجام می‌شود.
نکته: این ریموت جهت آلارم اضطراری می‌باشد و دقت نمایید با ریموت عادی اشتباه نشود.


راهنمای کامل دزدگیر اماکن آنیک مدل A700 و A600

مجموعه اطلاعات کامل و مورد نیاز دزدگیر اماکن

هر آنچه درباره اجزای دزدگیر اماکن لازم است بدانیم

مزایا و مشکلات رایج استفاده از دزدگیر اماکن

دانلود کاتالوگ کامل و فارسی دزدگیر اماکن آنیک مدل A700 و A600
