رادیو و پخش تندر 90 و نحوه دسترسی به کد ایمنی آن

در این ساعت گروه حفاظت و امنیت برای شما دوستان عزیز اطلاعاتی جامع درباره رادیو و پخش تندر 90 و نحوه دسترسی به کد ایمنی آن را تهیه و تدوین نموده است. برای مشاهده این مطالب با ما همراه باشید…

رادیو و پخش تندر 90 و نحوه دسترسی به کد ایمنی آن

اطلاعات کلی سیستم رادیو و پخش خودرو تندر 90:

براى تعميرات يا انجام عمليات عيب‌يابي، آمپلى فاير-تيونر مجهز به يك منوى بررسى است.

سيستم صوتى خودرو، می‌تواند حدود 20 دقيقه در حالى كه سوئيچ در حالت باز تجهيزات جانبى نباشد، كار كند. سيستم صوتى خودرو يك سيگنال صوتي ايجاد كرده سپس خاموش می‌شود.

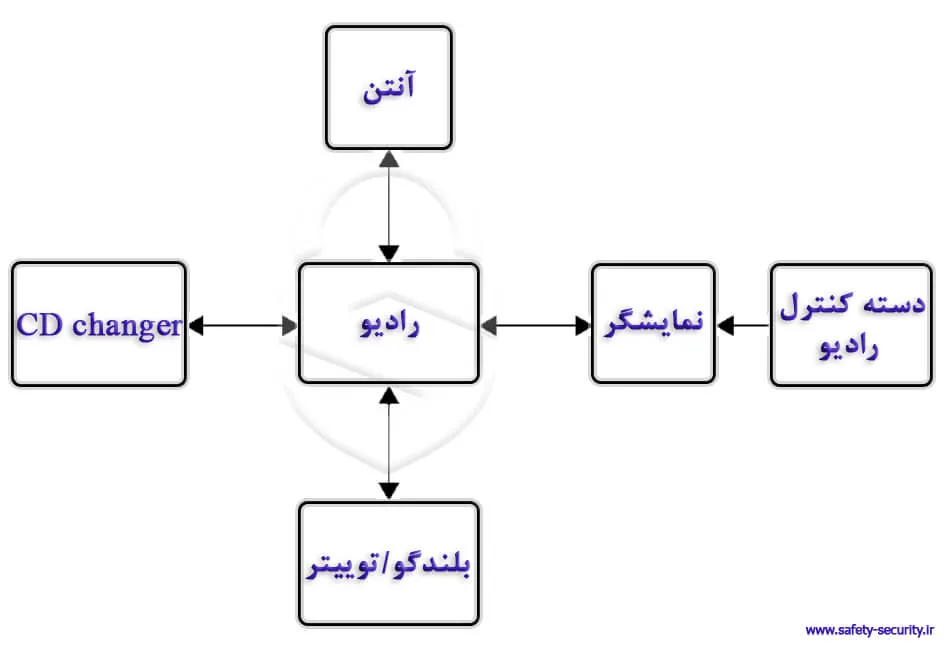

شکل شماتیک اجزای سیستم رادیو و پخش تندر 90:

ويژگی‌هاى راديوهاى مدل PN:

• PN0: سيستم صوتى خودرو مجهز به نمايشگر.
• PN1: سيستم صوتى خودرو مجهز به نمايشگر مجزا.
• PN2: سيستم صوتى خودرو و دستگاه پخش كاست مجهز به نمايشگر.
• PN3: سيستم صوتى خودرو و دستگاه پخش كاست مجهز به نمايشگر مجزا.
• PN4: سيستم صوتى خودرو و دستگاه پخش سى دى مجهز به نمايشگر.
• PN5: سيستم صوتى خودرو و دستگاه پخش سي دى مجهز به نمايشگر مجزا.

نکات مهم:

• همه سيستم‌هاى صوتى خودرو براى هدايت يك CD Changer طراحى شده‌اند.
• بر حسب سطح خودرو، نمايشگرهاى مجزا ممكن است داراى يك اتصال الكتريكى 24 تا 30 پايه‌اى يا دو اتصال الكتريكى 15 پايه‌اى باشند. اين نمايشگر می‌تواند در صفحه نشانگرها قرار داشته باشد.
• CD Changer در صفحه تنظيمات سيستم صوتى داخل داشبورد قرار دارد و به روش خاصى قابل تعويض است.

عملكردهاى سيستم صوتى خودرو:

• دريافت پيام‌هاى خبرى و اضطرارى (عملكرد “I News”).
• دريافت اطلاعات ترافيك (عملكرد “I Traffic”).
• نمايش نام ايستگاه با استفاده از سيستم RDS كه به صورت خودكار، بهترين فرستنده را انتخاب می‌كند (در عملكرد AF).
• گوش دادن به راديو (چهار منطقه جغرافيايى را می‌توان براى موج FM برنامه‌ريزى کرد).
• دريافت اطلاعات اضطرارى و ايمنى شهرى (“PTY 31”).

عملكردها و حالت‌های مختلف رادیو و پخش L90:

سه حالت را مي‌توان برای تنظيم راديو انتخاب كرد كه روی صفحه نمايش قابل مشاهده بوده و از طريق صفحه تنظيمات صوتي قابل دسترسي است:

1. حالت دستي (MANU).
2. حالت انتخاب با فهرست الفبا (LIST).
3. حالت ذخيره شده (PRESET)

حالت پخش CD:

CD Player فقط CDهاى استاندارد داراى فايل‌هاى صوتى را پخش می‌كند.

پخش آهنگ می‌تواند به صورت انتخابى يا به طور شانسى باشد.

در حالت پخش آهنگ با CD Changer، پخش آهنگ به طور شانسى تنها از يك CD از ميان 6 سى دى موجود امكان دارد.

حالت پخش نوار كاست:

عملكرد پخش نوار كاست به صورت خودكار پس از انتخاب به وسيله دسته كنترل راديو يا صفحه تنظيمات سيستم صوتى، فعال می‌شود.

فقط اجراى  Dolby، جلو و عقب بردن سريع و انتخاب سريع آهنگ بعدى با استفاده از دكمه‌هاى خاص است.

نکته: عملكرد قطع صداى موقت «Mute» به وسيله پردازشگر صدا (synthesizer) يا به وسيله دسته كنترل راديو، پخش نوار كاست را متوقف می‌كند.

كنترل حجم صدا:

مي‌توان حجم صدا را طوری تنظيم كرد كه با سرعت وسيله نقليه افزايش يابد. براى فعال كردن اين عملكرد:

منحنى تنظيم حجم مورد نظر صدا را با استفاده از منوى «expert» (با فشردن طولانى دكمه «source» تا شنيدن صداى سيگنال صوتى) انتخاب كنيد.

SPEED 5 براى حداكثر افزايش حجم صدا، SPEED 0 براى غيرفعال كردن افزايش حجم صدا است.

محافظت گرمايى:

اگر دمای سيستم صوتى خودرو به حدی بالا رود كه مانع عملكرد صحيح آن شود، ميزان صدا (بدون نمايش كاهش صدا روی نمايشگر) به طور خودكار كاهش مي‌يابد.

در صورت وجود اتصالي در هر يك از بلندگوها، دستگاه تقويت كننده صدا مدار را قطع می‌كند.

کد ایمنی و نحوه دسترسی به کد آن:

سيستم صوتى خودرو با يك كد چهار رقمى حفاظت مى‌شود. اين كد بايد به كمك دسته كنترل راديو يا به وسيله صفحه كليد سيستم صوتى خودرو در هر بار قطع شدن اتصالات باتری، وارد شود.

فرآیند دستیابی به کد ایمنی:

دستيابى به پيش شماره كد ايمنى با جداكردن تيونر آمپلى فاير و نوشتن چهار رقمى كه بعد از حرف T روى باركد ثبت شده، انجام خواهد گرفت.

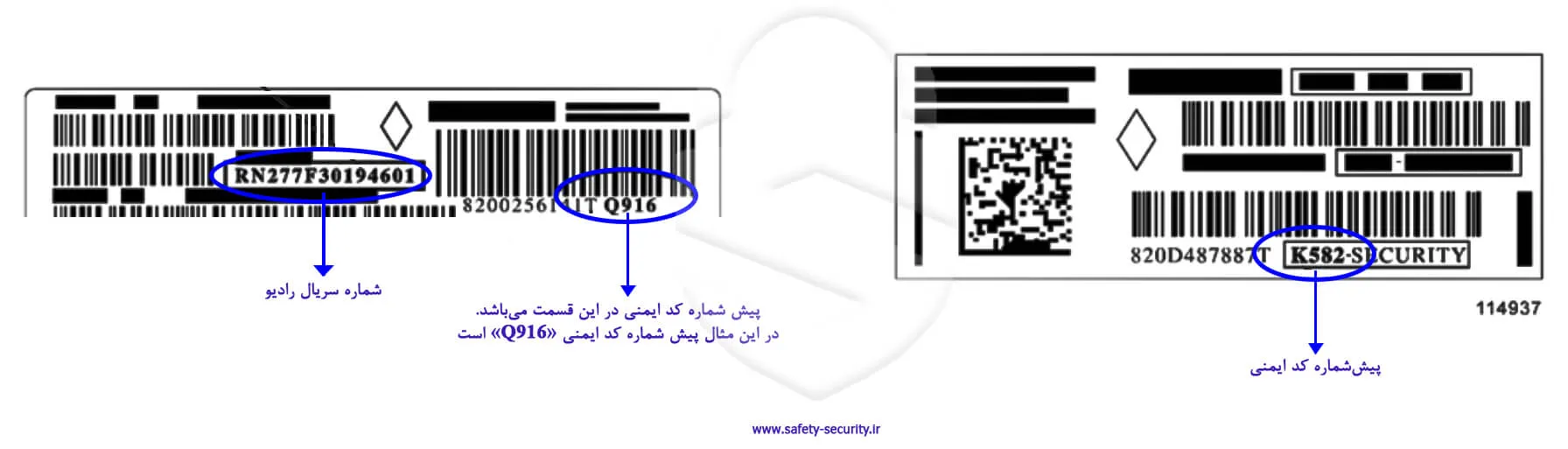

در زير دو تصوير از باركدهاى روى راديو نشان داده شده است:

نکته: وارد كردن VIN در هر 4 راه‌حل زير اجبارى است.

4 راهكار براى دست‌يابى به پيش شماره كد راديو (4 رقمى):

1- زمانی که تنها VIN در دسترس مى‌باشد: به بخش مديريت كدها در  Renault.Net متصل شده و شماره را وارد كنيد. سرور كدها، كد اوليه راديوى خودرو را ارائه می‌دهد اين كد در پايگاه جهاني خودروها (BVM) وارد شده است.

اگر كد در پايگاه جهانى خودروها وارد نشده باشد يا اگر كد در راديوی خودرو به اشتباه وارد شده باشد، در اين حالت‌ها به روش زير عمل كنيد:

2- فقط پيش‌شماره كد در دسترس است: دوباره به مديريت كدها در Renault.Net باز گرديد، پيش شماره كد را وارد كنيد، سپس كد سيستم صوتى خودرو را دريافت كنيد.

براى راديو با مارک NR، پيش شماره كد با فشاردادن دكمه‌هاى 6،1 و i و همچنین انجام مرحله تست خودكار «SELF TEST»، قابل دريافت است.

3- در مورد خودروهاى قديمى: راديو خودرو داراى پيش شماره كد نیست، شماره سريال سيستم صوتى را وارد كنيد. به عنوان مثال، در مورد يك سيستم صوتى خودرو مارک Philips اين كد با RN آغاز مى‌شود. در تصوير سيستم صوتى خودرو، اين كد RN277F30194601 می‌باشد.

اگر اين كد صحيح باشد، سيستم صوتى خودرو دوباره كار می‌كند، در غير اين صورت فرآيند زير را انجام دهيد:

4- يك پيغام درخواست كمك نوشته و آنرا براى واحد پشتيبانى بفرستيد.

در صورتى كه كد جديد صادر شده است و شماره VIN نامشخص است، به Renault.Net پيغام داده تا اطلاعات را به روز كند.

روش‌های وارد کردن کد ایمنی:

• وارد كردن كد از طريق دسته كنترل راديو: براى تأييد وارد شدن يك رقم، دكمه پائينى دسته كنترل راديو را فشار دهيد.
• وارد كردن كد از طريق سيستم صوتى خودرو: به وسيله دكمه‌هاى 1، 2، 3 و 4 اعداد را وارد كنيد، سپس با دكمه 6 تائيد كنيد.
  اگر كد را اشتباه وارد كنيد، دستگاه (بار اول 1 دقيقه، بار دوم 2 دقيقه، بار سوم 4 دقيقه … و حداكثر 32 دقيقه) قفل می‌شود.
  پس از وارد كردن كد، براى اولين بار لازم است برخى تنظيمات اعمال شود (این تنظیمات در ادامه در بخش «تنظيمات» شرح داده خواهد شد.) اين تنظيمات هنگام قطع اتصالات باترى ثابت مى‌ماند.

يادآورى:

سيستم صوتى خودرو می‌تواند حدود 2 دقيقه بدون وارد كردن كد در حالت تنظيم نشده (همراه با صداى مداوم اخطار) كار كند.

اگر خودرو در صفحه تنظيمات مجهز به يك CD Changer باشد، يك كد بين CD Changer و سيستم صوتى خودرو مبادله خواهد شد.

• در صورت نصب يك CD Changer جديد كد سيستم صوتى خودرو با اتصال باتری يا با CD Changer دريافت می‌شود.
• در صورت مفقود شدن كد قديمى سيستم صوتى خودرو، كد CD Changer می‌تواند با استفاده از كد پاک كننده، پاک شود. اين كد توسط بخش پشتيبانى فنى، سرور و غيره صادر می‌شود …
• در صورت تعويض سيستم صوتى خودرو، كد ايمنى سيستم صوتى قديمى خودرو كه متصل به CD Changer بوده است را وارد كنيد. CD Changer كد جديد سيستم صوتى را دريافت می‌کند.

نکات:

•  اگر پيكربندی اشتباه انجام شود، با فشار دادن همزمان دكمه‌هاى 2 و 5 در وضعيت سوئيچ باز می‌توان دستگاه را به حالت اوليه برگرداند. سپس 2 دقيقه صبر كنيد.
• CD Changerبدون كد داده می‌شود. CD Changer به محض نصب بر روى خودرو كد سيستم صوتى خودرو را دريافت می‌كند.
• سيستم صوتى خودرو می‌تواند حدود 2 دقيقه بدون وارد كردن كد در حالت تنظيم نشده (همراه با صداى مداوم اخطار) كار كند.

نکته مهم: در صورتى كه خودرو مجهز به سيستم راهبرى مدل بالا (I.T.S) باشد، كد سيستم صوتى خودرو به روش زير وارد می‌شود:

1. در حاليكه سوئيچ در موقعيت APC+ قرار دارد، سيستم را راه‌اندازى كنيد،
2. دو دقيقه صبر كنيد: سيستم در وضعيت «تنظيم نشده» همراه با هشدارهاى صوتى بلندگوها بوده، سپس صفحه نمايشگر درخواست كد ظاهر می‌شود،
3. كد سيستم صوتى خودرو را از طريق صفحه كليد ITS وارد كنيد: نشانگر را به وسيله كليد كنترل مركزى حركت داده و جهت تائيد آنرا فشار دهيد.
4. سوئيچ را ببندید.

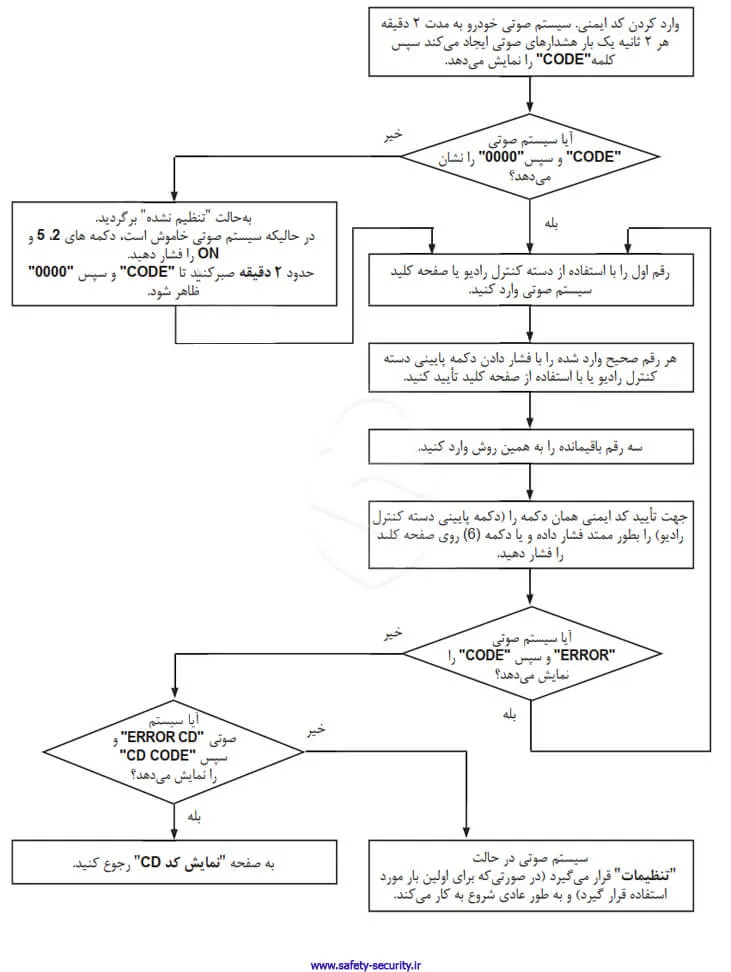

حل مشکلات خطای کد رادیو و پخش تندر 90:

صفحه نمايشگر «CD CODE» را نمايش مى‌دهد:

صفحه نمايشگر «CODE» يا «0000» را نشان مى‌دهد:

وارد کردن کد پس از تعويض قطعات:

پس از هر بار قطع كردن باترى يا باز كردن سيستم صوتى مراحل را انجام دهيد:

كد ايمنى را وارد كنيد (به بخش كد ايمنى مراجعه كنيد).

ساعت را به روش زیر تنظيم كنيد:

براى صفحه نمايشگرهايى كه فاقد دكمه‌هاى تنظيم ساعت می‌باشند، روش زير را انجام دهيد:

• دكمه تنظيم ساعت (دكمه سمت چپ) بر روى دسته كنترل راديو را فشار داده و نگهداريد: ساعت شمار چشمك مى‌زند: دكمه ± را فشار داده و ساعت را تنظيم كنيد.
• دكمه تنظيم ساعت (دكمه سمت چپ) بر روى دسته كنترل راديو را فشار داده و نگهداريد: دقيقه شمار چشمك مى‌زند: دكمه ± را فشار داده و دقيقه را تنظيم كنيد.
• دكمه تنظيم ساعت (دكمه سمت چپ) بر روى دسته كنترل راديو را براى مدت كوتاهى فشار دهيد: خروج از تنظيمات ساعت.

براى صفحات نمايشگر مجهز به دكمه‌هاى تنظيم ساعت، روش زير را انجام دهيد:

• دكمه سمت راست نمايشگر را جهت انتخاب ساعت فشار دهيد و سپس با دكمه سمت چپ ساعت مورد نظر را انتخاب كنيد، جهت تأييد دكمه راست را فشار دهيد. همين روش را براى تنظيم دقيقه بكار ببريد.

پس از نصب سيستم صوتى، پارامترها را مجددأ تنظيم و پيكربندى نماييد. كد ايمنى را وارد كنيد.

پيكربندى و تنظيمات رادیو و پخش تندر 90:

تنظيمات:

براى انجام تنظيمات (حالت «Expert») به مدت ممتد (4ثانيه) دكمه «source» فشار دهيد تا صداى آلارم صوتى شنيده شود. اين كار به شما امكان مى‌دهد عملكردهاى زير را تنظيم كنيد:

مدل NR:

1. فعال كردن حالت AF (تنظيم مجدد خودكار).
2. تغيير تنظيم حجم صدا متناسب با سرعت خودرو (5 براى تنظيم حداكثر، 0 براى غيرفعال كردن تنظيم).
3. فعال كردن حالت پخش با صدای بلند «Loudness».

مدل PN:

1. فعال كردن حالت AF (تنظيم مجدد خودكار).
2. تنظيم حجم صدا متناسب با سرعت خودرو (5 براى تنظيم حداكثر، 0 براى غيرفعال كردن تنظيم).
3. فعال كردن حالت «Loudness»
4. فعال كردن حالت تنظيم‌كننده كمكي
5. پيكربندى تعداد بلندگوها (2 يا 4)
6. انتخاب فهرست دستى يا فعال.

سيستم صوتى خودرو PN6:

1. فعال كردن حالت AF (تنظيم مجدد خودكار)
2. تنظيم حجم صدا متناسب با سرعت خودرو (5 براى تنظيم حداكثر، 0 براى غيرفعال كردن تنظيم)
3. فعال كردن حالت پخش با صداى بلند «Loudness»
4. فعال كردن حالت تنظيم كننده كمكى،
5. پيكر بندى تعداد بلندگوها (2 يا 4)
6. انتخاب فهرست دستى يا فعال
7. فعال كردن ذخيره‌سازى اطلاعات در رابطه با كارت رنو:
   CARD ON/OFF براى آنكه سيستم صوتى خودرو كار كند، بايد همراه با سيستم راهياب باشد.

پيكربندى‌ها:

براى انتخاب منطقه جغرافيايى مورد نظر، هنگامى كه دستگاه روشن است:

1. هم زمان دكمه‌هاى 2 و 5 را فشار دهيد.
2. سپس حدود 2 دقيقه صبر كنيد.
3. كد چهار رقمى را وارد كنيد، سپس:
4. منحنى تنظيم كيفيت صدا را متناسب با سطح خودرو انتخاب كنيد:

• 0-:تنظيم غيرفعال
• Twingo :- 1
• Clio :- 2
• Mégane / Scénic :- 3
• Laguna :- 4
• Vel Satis – Espace :- 5

منطقه جغرافيايى متناسب را انتخاب كنيد:

•  America (آمريكا)
• Japan (ژاپن)
• Asia (آسيا)
• Arabia (عربستان)
• Others (اروپا، آفريقا، ساير مناطق …)

نکته: اگر پس از وارد كردن كد ايمنى، منبع تغذيه قطع شود احتياج به پيكربندى مجدد موارد فوق نخواهد بود.
