راهنمای سیم‌بندی ردیاب TRACKER GPS XENOTIC

راهنمای سیم‌بندی ردیاب TRACKER GPS XENOTIC

در این ساعت گروه حفاظت و امنیت راهنمای کامل و فارسی نقشه سیم‌بندی ردیاب TRACKER GPS XENOTIC را برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده راهنمای کاربردی در ادامه مطلب با ما همراه باشید.

راهنمای کامل و فارسی نقشه سیم‌بندی ردیاب TRACKER GPS XENOTIC



سیم‌بندی ردیاب

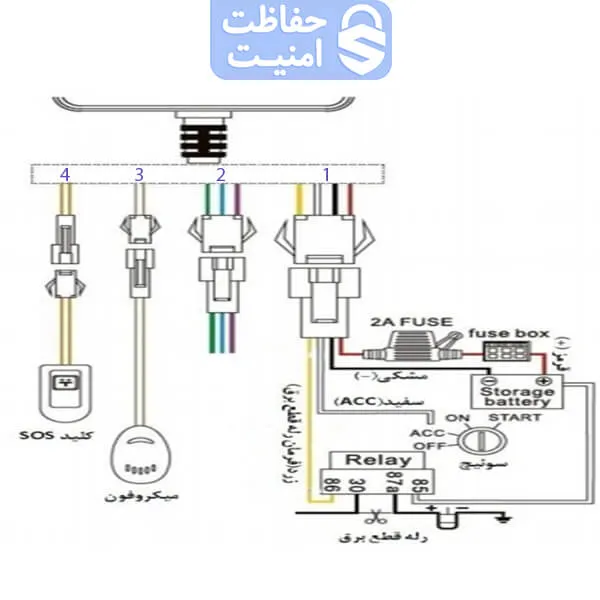

نقشه سیم‌کشی ردیاب TRACKER GPS XENOTIC



راهنمای کانکتورها در نقشه سیم‌بندی ردیاب خودرو TRACKER GPS XENOTIC



همان طور که در نقشه سیم‌بندی ردیاب TRACKER GPS XENOTIC نشان داده شده است، دستگاه دارای ۴ کانکتور (دسته سیم) می‌باشد:

کانکتور ۱ (دسته سیم ۴ تایی):

  1. سیم قرمز: مثبت باتری
  2. سیم مشکی: منفی باتری
  3. سیم سفید: acc سوییچ خودرو
  4. سیم زرد: رله قطع برق

نکته: سیم acc دستگاه (سفید) به acc سوئیچ خودرو وصل می‌شود. از اتصال acc مطمئن شوید. در غیر اینصورت دستگاه وضعیت عدم اتصال acc را گزارش می‌دهد.

کانکتور ۲ (کابل USB سه پین):

جهت بروز رسانی، رابط کاربری سیستم عامل و گسترش فضای ذخیره سازی می‌باشد.

کانکتور ۳ (سیم میکروفن (دو پین)):

میکروفن خارجی جهت شنیدن صدای داخل خودرو می‌باشد.

کانکتور ۴ کابل SOS (دو پین):

کابل و کلید SOS جهت فعال سازی هشدار SOS به این قسمت متصل می‌شود.
