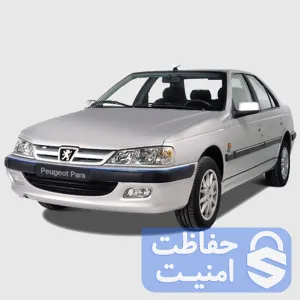

آموزش راه‌اندازی آینه تاشو پژو پارس CEC با دزدگیر

آموزش راه‌اندازی آینه تاشو پژو پارس CEC با دزدگیر

در این ساعت گروه حفاظت و امنیت برای شما دوستان و همراهان گرامی نحوه سیم‌بندی و آموزش راه‌اندازی آینه تاشو پژو پارس CEC یا همان کلاس ۱۵ با دزدگیر را تهیه و تدوین کرده است. با ما در ادامه مطلب همراه باشید…

آموزش راه‌اندازی آینه تاشو پژو پارس CEC

برای راه‌اندازی جمع و باز شدن آینه‌ها با دزدگیر باید از مخصوص اعضا، کلیک کنید! استفاده نمایید. همچنین برای قفل و باز دزدگیر باید به صورت تک سیم اقدام نمایید. چون برای باز و بسته شدن آینه‌ها باید مخصوص اعضا، کلیک کنید! باید از روش تک سیم استفاده نمایید.

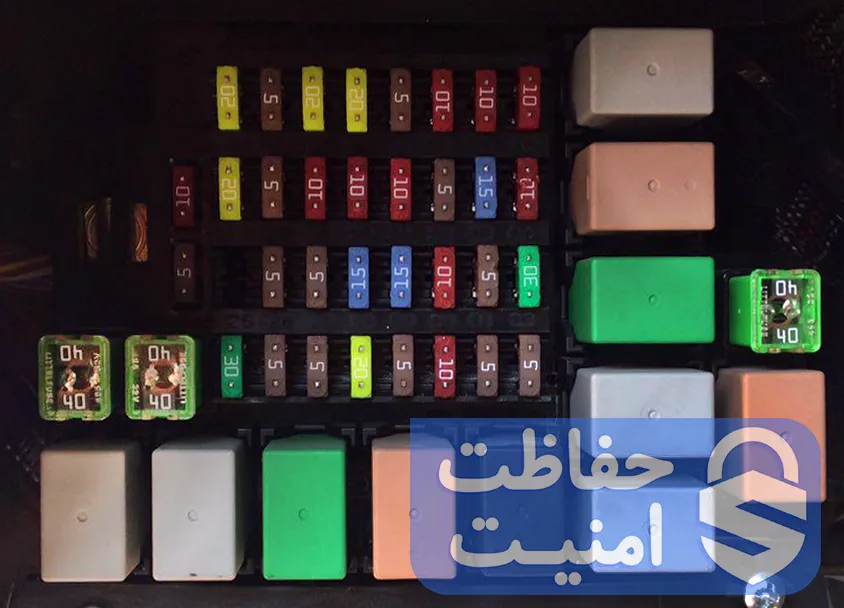

Fuse Box CEC
تصویر جعبه فیوز اتومبیل

مخصوص اعضا، کلیک کنید!

تصویر محل سیم‌های باز و بسته شدن آینه‌ها

مخصوص اعضا، کلیک کنید!




لینک‌های پیشنهادی

آموزش نصب دزدگیر و پاور سمند مدل ۱۳۹۱ و ۱۳۹۲ مولتی پلکس Continental
آموزش نصب دزدگیر و پاور روی پژو پارس، روآ، سمند، ۴۰۵، آریسان و RD
آموزش راه‌اندازی آینه تاشو پژو پارس، سمند و دنا EcoMux با دزدگیر
آموزش راه‌اندازی آینه تاشو پژو پارس دارای قفل مرکزی با دزدگیر
آموزش نصب دزدگیر و پاور پژو پارس، سمند و دنا EcoMux
آموزش نصب دزدگیر پژو پارس کلاس ۱۵ با کامپیوتر CEC
آموزش نصب دزدگیر پژو پارس کلاس ۱۵ با کامپیوتر CEC
آموزش نصب پاور پژو پارس، سمند و دنا EcoMux

مطالب پیشنهادی

آموزش راه‌اندازی سیم‌های قفل مرکزی انواع دزدگیر
آموزش راه‌اندازی سیم‌های قفل مرکزی انواع دزدگیر
آموزش جامع نصب پاور ویندوز، قسمت اول
آموزش جامع نصب پاور ویندوز، قسمت اول
معرفی جامع و نحوه کارکرد رله
معرفی جامع و نحوه کارکرد رله
معرفی جامع دیود
معرفی جامع دیود
مولتی پلکس یا مالتی پلکس
مولتی پلکس یا مالتی پلکس
تعریف ریموت خودروهای تویوتا
تعریف ریموت خودروهای تویوتا
آموزش تعریف ریموت دزدگیر، طرح شماره دَه
آموزش تعریف ریموت دزدگیر، طرح شماره دَه
آموزش نصب دزدگیر کیلس و راه‌اندازی آینه تاشو هیوندای سانتافه 2014
آموزش نصب دزدگیر کیلس و راه‌اندازی آینه تاشو هیوندای سانتافه 2014
آموزش نصب دزدگیر، پاور و آینه تاشو تویوتا کرولا
آموزش نصب دزدگیر، پاور و آینه تاشو تویوتا کرولا
آموزش تعریف ریموت دزدگیر Vitara
آموزش تعریف ریموت دزدگیر Vitara
آموزش نصب دزدگیر و پاور سیتروئن زانتیا
آموزش نصب دزدگیر و پاور سیتروئن زانتیا
آموزش تعریف ریموت دزدگیر، طرح شماره یازده
آموزش تعریف ریموت دزدگیر، طرح شماره یازده
تعریف ریموت بیوک
تعریف ریموت بیوک
نصب سنسور دنده عقب بر روی خودروی پژو 405
نصب سنسور دنده عقب بر روی خودروی پژو 405
دیاگرام سیم کشی دزدگیرهای سری A ایزیکار
دیاگرام سیم کشی دزدگیرهای سری A ایزیکار
آموزش باز کردن رمز پخش انواع مدل‌های فابریک پژو 405 و پارس
آموزش باز کردن رمز پخش انواع مدل‌های فابریک پژو 405 و پارس
آموزش تعریف ریموت فابریک پژو 206
آموزش تعریف ریموت فابریک پژو 206
سیستم ایموبیلایزر در خودرو تندر 90
سیستم ایموبیلایزر در خودرو تندر 90
آموزش نصب دزدگیر و راه‌اندازی آینه تاشو سانگ‌یانگ تیوولی
آموزش نصب دزدگیر و راه‌اندازی آینه تاشو سانگ‌یانگ تیوولی
آموزش نصب سوکت فابریک دزدگیر پژو پارس، 206، رانا، سمند و دنا کروز
آموزش نصب سوکت فابریک دزدگیر پژو پارس، 206، رانا، سمند و دنا کروز
آموزش تعریف ریموت فابریک پژو 405 دو دکمه
آموزش تعریف ریموت فابریک پژو 405 دو دکمه
آموزش نصب دزدگیر و پاور پژو 206 و رانا مدل 1390 به پایین
آموزش نصب دزدگیر و پاور پژو 206 و رانا مدل 1390 به پایین
رمز ضبط رانا و 206
رمز ضبط رانا و 206
سیستم ایموبیلایزر در خودروهای 405 و پارس و سمند و Roa و با ECU زیمنس
سیستم ایموبیلایزر در خودروهای 405 و پارس و سمند و Roa و با ECU زیمنس

81 نظر برای "آموزش راه‌اندازی آینه تاشو پژو پارس CEC با دزدگیر"

سلام
سپاس از همه اساتید .
وشکر که باهمچین گروهی اشناشدیم که واسه هر مشکلی تو نصب یه راه حلی از داخل مطالب پیدا میشه.
ارزوی عمری باعزت برای همه شما خوبان. تشکر ویژه از استاد چمن پرا و اقای جوادی عزیز بخاطر مطالب اینه تاشو پارس جدید.

باسلام.خدمت اساتیدمحترم.بابت مطالب ارزندتون ازشماسپاسگزارم.خیلی ازمشکلات ماازاین کانال حل میشه خداخیرتون بده به خصوص آقای مهندس جوادی عزیز.موفق باشید

سلام خسته نباشید وتشکر بابت زحماتتنون من ایینه تاشو رو امتحان کردم یه مشکلی پیش اومد ،پایه ی ۳۰وپایه ی۸۷aهر دو وقتی بازو میزنیم منفی بهشون میاد،میشه راهنمایی کنیید

سلام خسته نباشید خدمت همکاران
لطفا نحوه عملکردشو توضیح بدین
ممنون

سلام
شماتیک کاملا گویاست. فرمان منفی دزدگیر جهت جمع و باز شدن آینه ها استفاده میشه و با استفاده از دیود و یک رله سیستم قفل و باز دزدگیر رو هم ok کردیم.

با سلام
لطفا اگه میشه درمورد آینه تاشو پژو پارس CEC بیشتر توضیح بدید
یه جا گفته شده سیمهای قفل و باز بصورت تک سیم بسته بشه
یه جا گفته شده دوسر مشترک چهار عدد دیود به سیم های سفید و سفید/مشکی وصل بشه
هر جور بستم جواب نداد
لطفا راهنمایی کنید.ممنون…

سلام
دزدگر واسه سمند lx بستم کامپیوترشم تقریبا همین شکلیه واسه هر درشم ۲ تا دیود گذاشتم ولی بازم پس از ۲ دقیقه آژیر میکشه روی ریموتم هشدار درو نشون میده …میشه‌راهنماییم کنید مشکل کجاست؟؟؟

سلام
همه مدل های پارس داخل سایت، نقشه نصبشون هستش.
میتونین استفاده کنید. همچنین ممکنه که دیودهاتون نشتی داشته باشه…

سلام عرض ادب اگه دوستان اموزش سانروف جمع کن واینه جمع کن خودروهای هیوندا،کیا،تویوتا بزارن ممنون میشم

سلام
بی زحمت درمورد سیم بندی تک سیم پمپ برای نصب اینه برقی چطوری بایدانجام بدم

سلام خسته نباشید
شرمنده سیم قهواى درسیم بندی رله پایین توضیح دادى منظورت همون سیم قهوه اى پشت رله هست یای سیم دیگه ای هست
ممنون از زحمات بی کران شما

سلام
سیم قهوه‌ای از ماشین که با آن سیستم قفل و باز را به روش تک سیم راه اندازی می‌کنیم منظور بوده.

شرمنده مهندس
خواستم بدونم علامتی بابت نشانگربراى دیود هادر نمودار بالازدید خط داردیود به سمت رله یا برعکس خط دارها به سمت دزگیر

سلام تشکر وسپاس دارم بخاطر درج مطالب وراهکارهایی که مارا در نصب دزد گیر راهنمای میکند

سلام مهندس
اگه خط داردیودهابه سمت دزگیرباشه اونوقت چطوری برای رله ازدزگیر خروجی میاد

سلام . در دزدگیر ایزکار میشه بدون این نقشه از سیم های aux برا جمع کردن اینه استفاده کرد؟

سلام

نحوه کددهی به ریموت دزدگیر TLD تصویری:
۱٫ درب باز
۲٫ سوئیچ باز
۳٫ سه بار شاسی ریست
۴٫ شاد باشید…

سلام صبحتون بخیر
ببخشید در مورد نصب دزدگیر روی پژو پارس کلاس ۱۵ سوال داشتم
دزدگیر رو نصب کردم و آیینه تاشو هم طبق نقشه از یک رله و ۴ دیود استفاده کردم بصورت تک سیم
اما جواب نمیده
لطف میکنید راهنمایی کنید ممنونم

سلام طبق این روش نصب کردم انا جواب نمیده لطف میکنید راهنمایی کنید

سلام آقا جوادی آینه توحرکت باقفل شدن درها جمع میشه .مشکل میتونه از کجا باشه

سلام جناب سعیدیان گرامی
با یه رله که از ACC فرمان میگیره، تغذیه رله‌های آینه تاشو رو قطع و وصل کنید.

آقا جوادی منظورتونو متوجه نمیشم یعنی واسه اون رله یه رله دیگه ببندم؟؟؟؟!!!!

البته شما سر راه قفل و باز هر کدوم دو تا دیود (طبق نقشه) گذاشتین؟
وقتی درب‌ها رو با دست قفل می‌کنید این مشکل پیش میاد یا با ریموت فابریک یا با ریموت دزدگیر؟

سلام آقا جوادی سر خط دار دیود باید کدوم ور باشه. سیمایی که از سمت آینه میاد مشخسه او دوتا دیگه باید سر دیود کدوم ور باشه .تو حرکت که در ماشین قفل کودکش فعال میشه قفل میکنه

سلام جناب سعیدیان
سمت خط دار دیودها باید سمت دزدگیر باشه…
اگه قفل کودک خودرو فعال هست که با گذاشتن دیود مشکل حل میشه.
اگه قفل کودک دزدگیر فعال هست، اون رو قطع کنید یا اگر نمیخواین اونو قطع کنید باید از یک رله استفاده کنید که وقتی سوئیچ بازه منفی رله‌های قفل مرکزی دزدگیر رو قطع کنه.

سلام و عرض ادب خدمت مهندس جوادی عزیز
سوالی داشتم استاد در رابطه با دزدگیر هایی که خروجی جدا جهت آینه ها دارن روی این نصب به چه صورت هست ؟ ممنون میشم راهنماییم کنید

سلام جناب صادقی عزیز
دزدگیرهایی که خروجی منفی لازم برای آینه تاشو رو در قالب AUX یا … داره رو باید مستقیم به اون سیم‌های آبی مشخص شده در شماتیک متصل کنی.

جناب جوادی دستگاه یک سیم خروجی منفی جهت آینه ها داره
این سیم رو اگر ما به سیم کرم رنگ پشت رله مربوط به جمع شدن آینه ها وصل کنیم زمانی که با ریموت دزدگیر ماشین رو باز هم میکنیم آینه ها باز میشن ؟

سلام
خیر، باز نمیشن، مگه اینکه با ریموت فابریک آینه‌ها رو باز کنید که کار جالبی نیست.

با سلام
میخواستم ببینم چرا بعد از خوابیدن باطری و حالا که باطری را شارژ گردیم دیگه اینه ها باز یا تا نمیشن
با تشکر
پژو پارس اتوماتیک با CEC

سلام جناب دهکردی
یه سری که به صورت فابریک آینه دارند، بعد از مشکلات دینام و باطری، گاهاً خطا می‌گیرن که با دیاگ برطرف میشه.

سلام استاد ببخشید در روش اکوماکس پژو پارس جهت تا شدن آیینه ها فرمودید روش تک سیم عکس زانتیا آیا سیستم cec هم روش تک سیم عکس زانتیا باید بست جهت تاشدن آینه ها؟ممنون

سلام اقای احدی تک سیم جهت قفل و باز هست و برای این که تایم قفل مرکزی قرار است ۴ ثانیه باشد باید تک سیم بست که فشاری بر روی پمپ های ماشین نیاد برای مدل های cecکه تحریک منفی هست قفل مرکزی اش رو ۴ ثانیه کنید هیچ فشاری بر روی پمپ نمیاد و نیازی به تک سیم بستن هم نیست

سلام سیم تک سیم قفل مرکزی رو از سوکت بغل رکاب راننده میشه گرفت

سلام، خدمت همگی
من می خوام دزدگیر ببندم رو ماشین پارس tu5 باکامپیوتر cec، باید به چه روشی ببندم، تک سیم یا پژویی، می خوام آیینه هاش هم بادزدگیر باز وبسته بشه…

سلام، یعنی الان که دزدگیر ماشینو پژویی بستم، باید دوباره به روش تک سیم ببندم،ضمنا یه سئوال دیگه دارم من یه پاور دوکانال دارم میشه رو پرشیا بست که فقط شیشه عقب بالا ببره؟!!

سلام جناب جوادی بنده از روش تک سیم اطلاعاتی زیادی ندارم که منطور از روش تک سیم چیه و منظور از روش زانتیایی ممنون میشماگه در موردش بهم راهنمایی کنید.سپاس

سلام آقای جوادی عزیز
برای اینکه تحریک دزدگیر رو بیشتر کنم، چه کار باید بکنم، که فشاربه پمپ نیاد و دیگه تک سیم نبندم… ممنون

سلام جناب سلیمی
یه سری دزدگیرها این قابلیت رو دارند که بسته به نوع شرکت تولید کننده، نحوه تغییر تایم متفاوته. توی کاتالوگ‌های خودشون توضیح دادند.

سیم سبز که باید قطع بشه کدوم سمتش به ۳۰ و کدوم یکی به ۸۷a

سلام خسته نباشید آقای مقدم عزیز
باید به عرضتون برسانم که فرقی نداره که پایه ۳۰ و ۸۷a را به کدام طرف سیم وصل کنید.

سلام من روی پارس CEC میخواستم اینه تاشو فعال کنم اما رله تاشو نداشت در حالی که با ریموت فابریک خودش اینه جمع میشد دقیقا هم پارس CEC بود اما شکل جعبه رله مثل Bcmخودروی ۲۰۶ بود عکسش تو اینترنت هست میخواهید براتون بفرستم

سلام و عرض ادب خدمت تمام همکاران
دوستان سوالی ک پیش اومده
ایا با روشن بودن ماشین در ماشین قفل بشه اینه ها هم بسته میشه
دوستان یه راهنمایی کنید ممنون میشم
برای لین کار یه تو ضیح درمورد رله ک باونیم موقع روشن بودن ماشین اینه ها تانشه ممنون میشم

سلام جناب هنرپیشه
اگه قفل کودک خودرو در رو قفل کنه یا خود کاربر با دست درب رو قفل کنه، آینه‌ها جمع نمیشه ولی اگه با ریموت دزدگیر قفل کنید، جمع میشه. اگه بخواین جمع نشه، میتونین با یه رله دیگه یکی از تغذیه‌های رله‌های آینه تاشو رو شرطی به ACC کنید.

طریقه نصب پاور اینه تاشو پارس را هم اگه لطفا کنید بهم بگید
