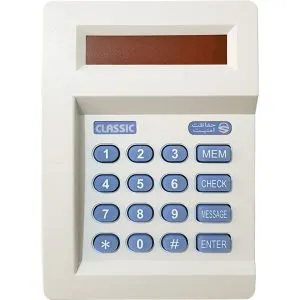

راهنمای کامل دزدگیر اماکن کلاسیک ۸ حافظه‌ای

()
راهنمای کامل دزدگیر اماکن کلاسیک ۸ حافظه‌ای

در این ساعت گروه حفاظت و امنیت راهنمای کامل و فارسی دزدگیر اماکن کلاسیک تلفن کننده ۸ حافظه‌ای حرفه‌ای را برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده آموزش‌ها و راهنمای کاربردی این دزدگیر در ادامه مطلب با ما همراه باشید.

راهنمای کامل نصب و راه‌اندازی دستگاه دزدگیر اماکن کلاسیک تلفن کننده ۸ حافظه‌ای حرفه‌ای

ویژگی‌ها و مشخصات دستگاه دزدگیر اماکن کلاسیک ۸ حافظه‌ای

برخی از ویژگی‌ها دزدگیر تلفن کننده ۸ حافظه‌ای:

  دارای ۸ حافظه

• قابلیت اعلام وضعیت آژیر

• دارای تن و پالس

• دارای تحریک مثبت و منفی

 • دارای نمایشگر (LCD)

• حافظه آلارم

• حافظه دائم E2PROM

کاملا ایزوله

مشخصات:

ولتاژ کار ۱۱ الی ۱۵ ولت
جریان مصرفی (آماده کار) ۲۰ میلی آمیر
جریان مصرفی (در حال کار) ۷۰ میلی آمپر
سيستم شماره گیری تن و پالس
نوع تحریک تحریک مثبت و منفی (حداقل تحریک ۳ ثانیه)
تعداد حافظه ۸ حافظه، هر حافظه تا ۱۶ رقم

برنامه ریزی تلفن کننده ۸ حافظه‌ای:

وارد کردن شماره تلفن‌ها در حافظه:

  1. دکمه “MEM” را فشار دهید.
  2. شماره حافظه را وارد نمایید (عدد ۱ تا ۸).
  3. دکمه “ENTER” را فشار دهید.
  4. شماره تلفن مورد نظر را وارد نمایید (حداکثر۱۶ رقم).
  5. دکمه “ENTER” را فشار دهید.

نکته: در صورت انصراف از وارد نمودن شماره تلفن، کافی است دکمه “*” را فشار دهید.

نکته: وارد کردن هر “# در بین شماره‌ها باعث ۲ ثانیه مکث در هنگام شماره گیری خواهد شد. این قابلیت برای مواقعی که دستگاه باید بین کد و شماره تلفن مکث نماید، مفید می‌باشد.

نکته‌: اگر شماره وارد شده ۱۶ رقم باشد، به فشار دادن دکمه “ENTER” در پایان شماره نیاز نیست و دستگاه به طور خودکار شماره را وارد حافظه خواهد کرد.

نکته: دستگاه در هنگام شماره گیری حافظه‌های خالی را حذف خواهد کرد، بنابراین اجباری به استفاده از همه حافظه‌ها نیست.

مشاهده شماره تلفن‌ها:

  1. دکمه “MEM” را فشار دهید.
  2. شماره حافظه را وارد کنید (عدد ۱ تا ۸).
  3. دکمه “CHECK” را فشار دهید.

تست عملی یک شماره تلفن وارد شده:

  1. دکمه “MEM” را فشار دهید.
  2. شماره حافظه را وارد کنید (عدد ۱ تا ۸).
  3. دکمه “MESSAGE” را فشار دهید.

دستگاه شماره موجود در حافظه را می‌گیرد و ۳۰ ثانیه آژیر پخش می‌کند. پس از پایان شماره گیری، می‌توانید با برداشتن یک گوشی موازی از درستی شماره گیری مطمئن شوید.

برای متوقف کردن پخش آلارم می‌توانید دکمه “ENTER” را فشار داده و چند ثانيه نگه دارید. فشار دادن دکمه “ENTER” در هنگام شماره گیری بی‌اثر است.

پاک کردن یک حافظه:

  1. دکمه “MEM” را فشار دهید.
  2. شماره حافظه را وارد کنید. (عدد ۱ تا ۸)
  3. دکمه “ENTER” را ۲ مرتبه فشار دهید.

نکته: قطع برق دستگاه باعث پاک شدن حافظه‌ها نمی‌گردد.

آزمایش آلارم:

اگر سیم تحریک به مدت ۳ ثانیه به ولتاژ ۱۲ ولت وصل شود، دستگاه با یک بیپ شروع به شماره گیری خواهد کرد.

پس از هر شماره گیری دستگاه ۳۰ ثانیه صدای آژیر پخش خواهد کرد.

اعلام وضعیت آژیر:

دستگاه در هنگام شماره گیری، پس از هر بار شماره گیری اگر آژیر سیستم حفاظتی ادامه داشته باشد، ۳ بیپ و در صورت قطع آژیر یک بیپ پخش خواهد کرد، تا شنونده از وضعیت آژیر مطلع شود.

حافظه آلارم:

پس از پایان شماره گیری، دستگاه با نمایش A روی نمایشگر استفاده کننده را از تحریک شدن دستگاه در غیاب وی مطلع می‌کند. این علامت با فشار هر یک از دکمه‌های دستگاه پاک خواهد شد.

پاک کردن همه حافظه‌ها و پیام‌ها:

  1. برق دستگاه را قطع کنید.
  2. دکمه “ENTER” را فشار داده و نگه دارید.
  3. برق دستگاه را وصل کنید.
  4. بعد از بیپ ، دکمه “ENTER” را رها کنید.

با این عمل کلیه شماره تلفن‌ها پاک خواهند شد و تنظیمات دستگاه به حالت اولیه بر می‌گردد.

سیستم شماره گیری:

دستگاه دارای امکان شماره گیری تن و پالس می‌باشد.
۱- شماره گیری تن (TONE DIALING):
برای فعال کردن این حالت كافيست:
  1. دکمه “MEM” را فشار دهید.
  2. سه بار دکمه “#” را فشار دهید.
  3. دکمه ۱ را فشار دهید.
  4. علامت روی نمایشگر ظاهر می شود.
۲- شماره گیری پالس (PULSE DIALING):
برای فعال کردن این حالت کافیست:
  1. دکمه “MEM” را فشار دهید.
  2. سه بار دکمه “#” را فشار دهید.
  3. دکمه ۲ را فشار دهید.
  4. علامت روی نمایشگر ظاهر می شود.
نکته: سازنده دستگاه را در حالت تن قرار داده است، بنابراین برای استفاده از شماره گیری تن، نیازی به برنامه ریزی دستگاه نمی‌باشد.

حالات تحریک دستگاه تلفن کننده ۸ حافظه‌ای:

دستگاه دارای دو حالت تحریک به شرح زیر می‌باشد:

حالت ۱: تحریک سطحی (LEVEL TRIGGER):

در این حالت هر گاه تحریک قطع شود (زمان آژیر تمام شود) دستگاه اقدام به شماره گیری بعدی نخواهد کرد. برای فعال کردن این قسمت کافیست:
  1. دکمه “MEM” را فشار دهید.
  2. سه بار دکمه “#” را فشار دهید.
  3. دکمه ۳ را فشار دهید.
علامت  روی نمایشگر ظاهر می شود.

حالت ۲: تحریک لبه (EDGE TRIGGER)

در این حالت حتی اگر تحریک قطع شود (زمان آژیر تمام شود)، دستگاه تمام شماره‌های موجود در حافظه را شماره گیری خواهد کرد. برای فعال کردن این حالت کافیست:
  1. دکمه “MEM” را فشار دهید.
  2. سه بار دکمه “#” را فشار دهید.
  3. دکمه ۴ را فشار دهید. علامت روی نمایشگر ظاهر خواهد شد.
در این حالت پس از پایان تحریک، اگر بخواهید ادامه شماره گیری را زودتر متوقف نمایید، باید دکمه “ENTER” را فشار داده و نگه دارید تا دستگاه با یک بیپ از حالت تحریک خارج شود. ممکن است این عمل چند ثانیه طول بکشد.
نکته: سازنده دستگاه را در حالت ۱ قرار داده است، بنابراین برای استفاده از تحریک سطحی، نیازی به برنامه ریزی دستگاه نیست.
نکته: در هر دو صورت تحریک باید حداقل ۳ ثانیه باشد.
نکته: در هر صورت شماره گرفته شده نیمه کاره رها نخواهد شد.

نمایش تنظیمات دزدگیر اماکن کلاسیک :

  1. دکمه “MEM” رافشار دهید.
  2. دکمه ۹ را فشار دهید.
  3. دکمه “CHECK” را فشار دهید.
  • علامت  نشان دهنده سیستم شماره گیری تن است.
  • علامتنشان دهنده سیستم شماره گیری پالس است.
  • علامت  نشان دهنده تحریک سطحی است.
  • علامت  نشان دهنده تحریک لبه است.
نکته: بعد از تنظیمات version برنامه نمایش داده خواهد شد.

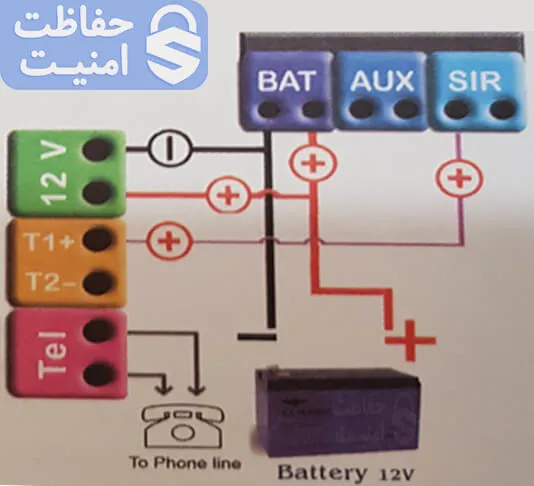

سیم‌بندی و اتصال تلفن کننده به سیستم حفاظتی:

تلفن کننده 8 حافظه‌ای
نحوه اتصال ATUO DIALER به سیستم حفاظتی

راهنمای کانکتورها در دزدگیر کلاسیک تلفن کننده ۸ حافظه‌ای خرفه‌ای:

۱۲V:

  • ترمینال -۱۲ را به منفی باتری وصل کنید.
  • ترمینال +۱۲ را به مثبت باتری وصل کنید.
+T1 و -T2:
  • ترمینال +T1 را به تحریک مثبت (+SIR) وصل کنید.
  • در دستگاه‌هایی با تحریک منفی از -T2 به جای +T1 استفاده نمایید.
اخطار: سیم تحریک را حتما بعد از سیم‌های تغذیه وصل کنید.
Tel:
  • ترمینال‌های TEL را به خط تلفن وصل کنید.
