تنظیمات برد الکترونیکی جک درب پارکینگ هیدرولیک FAAC مدل ۴۲۲

تنظیمات برد الکترونیکی جک درب پارکینگ هیدرولیک FAAC مدل ۴۲۲

در این ساعت گروه حفاظت و امنیت برای شما دوستان عزیز راهنمای کامل توضیح منوها و نحوه تنظیمات جک درب پارکینگ هیدرولیک FAAC مدل ۴۲۲ را تهیه و تدوین نموده است. با ما همراه باشید …

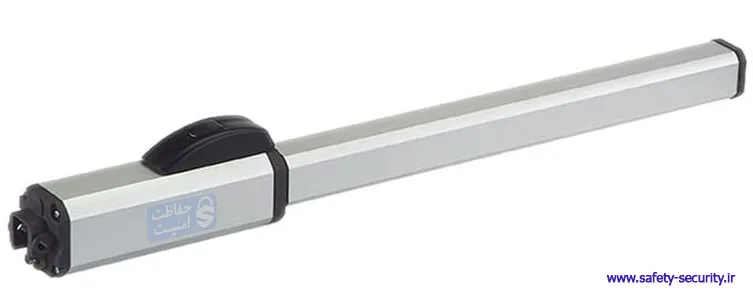

جک درب پارکینگ هیدرولیک FAAC مدل ۴۲۲

جک درب پارکینگ هیدرولیک FAAC

ست کردن ریموت و رسیور جک درب پارکینگ:

  1. دکمه روی رسیور را یک مرتبه فشار دهید، LED رسیور روشن می‌شود.
  2. این LED برای ۱۰ ثانیه روشن خواهد بود. طی این ۱۰ ثانیه یکی از دکمه‌های ریموت را بزنید، LED رسیور چشمک‌زن می‌شود که به معنی شناختن ریموت می‌باشد.
  3. سایر دکمه‌های ریموت را نیز می‌توان با رسیور به همین ترتیب ست نمود.

نکته: در هنگام ست کردن ریموت و رسیور حداقل یک متر بین ریموت و رسیور فاصله باشد.

نحوه تنظیمات برد دستگاه جک هیدرولیک درب پارکینگ faac:

نکته: برای ورود به منوی تنظیمات اولیه از دکمه F استفاده می‌شود. برای رفتن به منو‌های بعدی نیز از دکمه F استفاده می‌شود.

جدول نحوه تنظیمات برد الکترونیکی جک:

نام منو آیکون توضیح منو مقدار پیش‌فرض
تنظیم حالت عملکرد دستگاه جک درب پارکینگ هیدرولیک FAAC
  • E: با ریموت باز و با ریموت بسته می‌شود.
  • A: با ریموت باز و بعد از تایم اتومات می‌بندد.
  • S: با ریموت باز می‌کند و بعد از تایم اتومات می‌بندد و اگر زودتر هم بخواهیم ببندد، میتوانیم با ریموت ببندیم و اگر خودرو از جلوی چشمی‌ها عبور کند ۵ ثانیه بعد درب را می‌بندد.
  • bرله باز و بسته جدا می‌شود.
  • C: تا زمانی که دکمه نگهداشته می‌شود، درب حرکت می‌کند.
  • منوهای AP و SP و EP مانند موارد بدون P می‌باشد، با این تفاوت که یک مکث در
    کارکرد اضافه شده است.
جک درب پارکینگ
اختلاف زمانی بسته شدن دو لنگه جک درب پارکینگ .تا حداکثر ۴٫۱ دقیقه می‌تواند تنظیم شود جک درب پارکینگ هیدرولیک FAAC
قدرت موتور اول جک درب پارکینگ هیدرولیک FAAC تا ۵۰ می‌توان آن را زیاد کرد. در حالت هیدرولیک حتما باید قدرت روی ۵۰ باشد.
۱: حداقل قدرت
۵۰: حداکثر قدرت
جک درب پارکینگ
قدرت موتور دوم جک درب پارکینگ تا ۵۰ می‌توان آن را زیاد کرد. در حالت هیدرولیک حتما باید قدرت روی ۵۰ باشد.
۱: حداقل قدرت
۵۰: حداکثر قدرت
جک درب پارکینگ
زمان‌بندی موتورها (تنظیم آرام‌بند و استاپ در حرکت درب) جک درب پارکینگ بعد از ورود به این منو دکمه + را ۴ ثانیه نگهدارید تا لنگه شماره ۱ شروع به حرکت کند. با ریموت آرام‌بند و استاپ را مشخص نمایید، سپس لنگه دوم باز می‌شود و آرام‌بند و استاپ آن را نیز با ریموت مشخص نمایید. در هنگام بسته شدن لنگه‌های درب نیز آرام‌بند و استاپ را برای هر یک با ریموت مشخص نمایید. (دقت نمایید ریموت استاپ باید زمانی زده شود که درب متوقف شده و یا کورس به انتهای بازه حرکتی خود رسیده است).
تنظیم تایم بسته شدن اتوماتیک جک درب پارکینگ تا ۴٫۱ دقیقه می‌توان زمان را تنظیم نمود. جک درب پارکینگ
خروج جک درب پارکینگ خروج از منو

راهنمای استفاده از منوی پیشرفته:

برای ورود به منوی پیشرفته دکمه F و + را همزمان فشار دهید. برای حرکت بین منوهای پیشرفته تنها دکمه F را فشار دهید.

جدول نحوه استفاده از منوی پیشرفته جک درب پارکینگ هیدرولیک FAAC :

نام منو آیکون توضیح منو مقدار پیش‌فرض
حداکثر نیرو در هنگام شروع حرکت جک درب پارکینگ= فعال

جک درب پارکینگ= غیرفعال

جک درب پارکینگ هیدرولیک FAAC
پیش فلاشر به مدت ۵ ثانیه قبل از حرکت درب

جک درب پارکینگ= فعال

جک درب پارکینگ= غیرفعال

جک درب پارکینگ
نیروی معکوس برای باز کردن قفل جک درب پارکینگ جک درب پارکینگ= فعال

جک درب پارکینگ= غیرفعال

جک درب پارکینگ
اختلاف زمانی باز شدن دو لنگه جک درب پارکینگ جک درب پارکینگ= فعال (۲ ثانیه اختلاف)

جک درب پارکینگ= غیرفعال

جک درب پارکینگ
نیروی اضافه برای بستن قفل جک درب پارکینگ جک درب پارکینگ= فعال

جک درب پارکینگ= غیرفعال

جک درب پارکینگ هیدرولیک FAAC
چک کردن چشمی‌ها قبل از هر بار حرکت درب جک درب پارکینگ جک درب پارکینگ= فعال

جک درب پارکینگ= غیرفعال

جک درب پارکینگ
مدت زمان روشن بودن چراغ ۲۴ ولت جک درب پارکینگ در حالت ۰ در هنگام باز شدن و باز بودن درب، خروجی ثابت دارد و در هنگام بسته شدن درب، خروجی چشمک‌زن دارد.
مدت فعال بودن خروجی این کانکتور را می‌توان تا
۴٫۱ دقیقه تنظیم نمود.
جک درب پارکینگ
تعداد سیکل‌هایی که پس از این تعداد کارکرد، دستگاه باید سرویس شود. جک درب پارکینگ عددی که در این قسمت وارد می‌شود، بر واحد هزار است. جک درب پارکینگ
عملکرد غیر استاندارد برای فوتوسل‌ها در حالت بسته شدن جک درب پارکینگ جک درب پارکینگ= فعال

جک درب پارکینگ= غیرفعال

جک درب پارکینگ
عملکرد تحت استاندارد فرانسه بر اساس سنسورهای اضافی جک درب پارکینگ جک درب پارکینگ= فعال

جک درب پارکینگ= غیرفعال

جک درب پارکینگ
فعال‌سازی سیستم هشدار برای انجام سرویس دستگاه جک درب پارکینگ جک درب پارکینگ= فعال

جک درب پارکینگ= غیرفعال

جک درب پارکینگ
قرار داشتن قفل روی لنگه دوم جک درب پارکینگ در هنگامی که درب بیرون بازشو باشد، استفاده می‌شود.

جک درب پارکینگ= فعال

جک درب پارکینگ= غیرفعال

جک درب پارکینگ
فعال‌سازی سنسور انکودر
جک درب پارکینگ این سنسور در این مدل دستگاه استفاده نمی‌شود.

جک درب پارکینگ= فعال

جک درب پارکینگ= غیرفعال

جک درب پارکینگ
خروج جک درب پارکینگ خروج از منو
