راهنمای پمپ پراید

راهنمای پمپ پراید

در این ساعت گروه حفاظت و امنیت به آموزش هر چند ابتدایی، ولی پر متقاضی پمپ پرایدی میپردازد. با ما در ادامه مطلب همراه باشید…

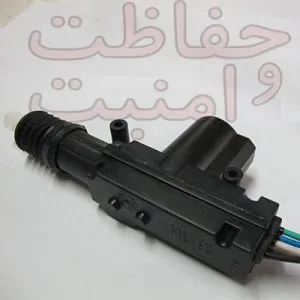

محرک یا پمپ پراید که در بازار دو نوع ۵ سیم و ۲ سیم هستند، قابل استفاده در خیلی از جاهای دیگری به جز درب پراید هستند که اکنون به توضیح آن میپردازیم.

رنگ سیم های محرک پرایدی:

  1. سیم سبز: متصل به موتور داخل محرک
  2. سیم آبی: متصل به موتور داخل محرک
  3. سیم سفید: متصل به میکرو سوئیچ داخل محرک
  4. سیم قهوه ای: متصل به میکرو سوئیچ داخل محرک
  5. سیم مشکی: متصل به میکرو سوئیچ داخل محرک

در محرک های دو سیم فقط سیم های سبز و آبی به کار گرفته شده اند و در محرک های پنج سیم، از پنج رنگ ذکر شده در بالا به کار گرفته میشود. رنگ سیم ها در محرک های فابریک نصب شده بر روی اتومبیل پراید بعضاً با آنچه ما توضیح دادیم متفاوت است ولی مکانیزم کاری آنها همه به یک صورت است. حال به توضیح رنگ های محرک پرایدی میپردازیم.

خب، تا اینجا فهمیدیم که محرک دو سیم در جاهایی استفاده میشود که ما از محرک تنها انتظار باز شدن و بسته شدن را داریم. اگر ما به سیم سبز منفی و به سیم آبی مثبت را متصل نماییم محرک باز میشود و اگر به سیم سبز مثبت و به سیم آبی منفی بدهیم، محرک بسته میشود.

توضیح سه سیم دیگر نیز به این ترتیب است که سیم مشکی پایه اصلی میکرو سوئیچ داخل محرک میباشد که وقتی محرک باز یا بسته است، سیم مشکی یا به سیم سقید اتصال دارد یا به سیم قهوه ای اتصال دارد.

[جهت خرید پمپ کلیک کنید.]

مطالب پیشنهادی

آموزش راه‌اندازی سیم‌های قفل مرکزی انواع دزدگیر
آموزش راه‌اندازی سیم‌های قفل مرکزی انواع دزدگیر
راهنمای کاربردی ریموت دزدگیر ایزیکار مدل‌‎‌های ۶۰۰۰ و ۶۱۰۰
راهنمای کاربردی ریموت دزدگیر ایزیکار مدل‌‎‌های ۶۰۰۰ و ۶۱۰۰
راهنمای نقشه سیم‌کشی دزدگیر هوتای تصویری مدل TAIPAN
راهنمای نقشه سیم‌کشی دزدگیر هوتای تصویری مدل TAIPAN
راهنمای تعمیرات سیستم سنسور دنده عقب خودروهای پژوپارس و سمند
راهنمای تعمیرات سیستم سنسور دنده عقب خودروهای پژوپارس و سمند
آموزش نصب دزدگیر پژو پارس کلاس ۱۵ با کامپیوتر CEC
آموزش نصب دزدگیر پژو پارس کلاس ۱۵ با کامپیوتر CEC
آموزش تعریف ریموت دزدگیر، طرح شماره سه
آموزش تعریف ریموت دزدگیر، طرح شماره سه
تعریف سوئیچ فابریک کرولا
تعریف سوئیچ فابریک کرولا
تعریف سوئیچ پراید با ایسیو LZNFCANHIm2
تعریف سوئیچ پراید با ایسیو LZNFCANHIm2
آموزش نصب دزدگیر وانت زد ایکس اتو کاپرا
آموزش نصب دزدگیر وانت زد ایکس اتو کاپرا
سیستم ایموبیلایزر ۲۰۶ و ۲۰۷
سیستم ایموبیلایزر ۲۰۶ و ۲۰۷
آموزش نصب دوربین دنده عقب L90 و پارس تندر
آموزش نصب دوربین دنده عقب L90 و پارس تندر
تعریف ریموت پروتون Impian و Gen2
تعریف ریموت پروتون Impian و Gen2
آموزش نصب دزدگیر و پاور برلیانس سری ۲۰۰، H230 و H220
آموزش نصب دزدگیر و پاور برلیانس سری ۲۰۰، H230 و H220
آموزش نصب دزدگیر تویوتا کرولا ۲۰۱۳
آموزش نصب دزدگیر تویوتا کرولا ۲۰۱۳
آموزش تعریف ریموت دزدگیر SPYDER
آموزش تعریف ریموت دزدگیر SPYDER
آموزش تعریف ریموت دزدگیر MAGICAR
آموزش تعریف ریموت دزدگیر MAGICAR
آموزش نصب دزدگیر و پاور جک S5
آموزش نصب دزدگیر و پاور جک S5
تعریف ریموت MVM 110
تعریف ریموت MVM 110
آموزش نصب دزدگیر فاو بسترن B50
آموزش نصب دزدگیر فاو بسترن B50
آموزش نصب دزدگیر و پاور سمند مدل ۱۳۹۰ و ۱۳۹۱ مالتی‌پلکس Continental
آموزش نصب دزدگیر و پاور سمند مدل ۱۳۹۰ و ۱۳۹۱ مالتی‌پلکس Continental
آموزش نصب دزدگیر و پاور نیسان جوک
آموزش نصب دزدگیر و پاور نیسان جوک

6 نظر برای "راهنمای پمپ پراید"

سلام در پمپ پنج سیم سیمهای پمپ به چه سیم های در سیم کشی پراید وصل میشوند براساس رنگنبندیه

فرشید مرادی گندابی (2 سال قبل)

سلام
دو سیم سبز و آبی رو باید به سیم های سبز و قرمز وصل کنید، سیم مشکی پمپ رو به سیم سبز مشکی ماشین و سیم سفید و قهوه ای پمپ رو به سیم های مانده از ماشین وصل کنید. اگر ریموت دزدگیر را زدید و برعکس عمل کرد، باید جای سیم سبز و آبی پمپ رو عوض کنید و اگر درب راننده رو باز کردید و بقیه بسته شدند و برعکس بودند باید جای سیم سفید و قهوه ای رو عوض کنید…

سلام به اقای جوادی و همکارارن
یه سوال داشتم به نظر شما به جای رله قفل مرکزی پراید میتونیم خودمون رله ۱۲ ولتی سیمپیچی کنیم ؟؟؟؟؟

حسین محمودپور (1 سال قبل)

سلام
بستگی به هدفتون داره که از یک رله چه انتظاری دارید؟

با سلام
آقای جوادی چگونه میشه یه پمپ ۵سیم که تو بازار هستا به پراید مدل بالا نصب کرد.چون که توی در پراید دوتا سیم برا قفل مرکزی اومده ولی پمپ سه تا سیم داره پس اون یکی سیم پمپ را باید به کجا ویا کرد

مهدی وصال اصیل (1 سال قبل)

سلام
پمپ پنج سیم رو کاملا توی همین مطلب توضیح دادیم. دو سیم برای محرک پمپ استفاده می‌‌کنیم. سه سیم دیگه رو هم برای فرمان به قفل مرکزی. از این سه سیم، یک سیم (سیم مشکی) به منفی دائم متصل میشه. دو سیم باقی مانده هم، توی سیستم‌های قدیم، یکی برای فرمان قفل شده است درب ها به قفل مرکزی و یکی برای فرمان باز شده است درب ها به قفل مرکزی استفاده می‌شد. اما توی ماشین های جدید اگر به یک سیم منفی بدهی (که از طریق همان سیم مشکی پمپ اعمال میشه) درب ها باز و اگر همون سیم منفی نداشته باشه، درب ها قفل میشه.
