راهنمای سیم‌بندی و نصب دزدگیر استیل میت مدل ۸۸۸E PKE

راهنمای سیم‌بندی و نصب دزدگیر استیل میت مدل ۸۸۸E PKE

در این ساعت گروه حفاظت و امنیت راهنمای کامل و فارسی نقشه سیم‌بندی دزدگیر استیل میت مدل ۸۸۸E PKE را برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده راهنمای کاربردی سیم‌بندی استیل‌ میت مدل ۸۸۸EPKE در ادامه مطلب با ما همراه باشید.

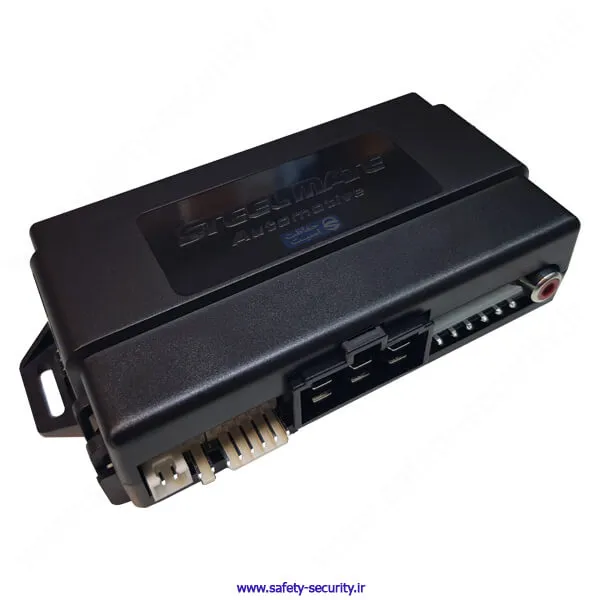

دزدگیر استیل میت مدل ۸۸۸E PKE

دزدگیر استیل میت مدل 888E PKE
کیت دزدگیر استیل‌میت مدل ۸۸۸E PKE

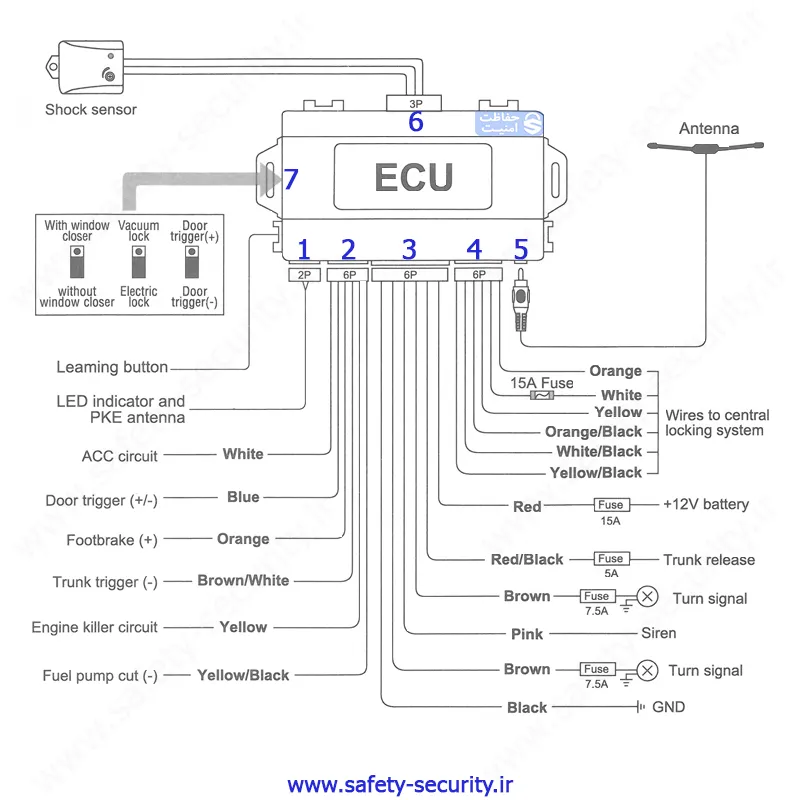

راهنمای کانکتورها در نقشه‌ی سیم‌بندی دزدگیر استیل میت مدل ۸۸۸E PKE

دزدگیر استیل میت مدل 888E PKE
راهنمای سیم‌بندی دزدگیر استیل‌میت مدل ۸۸۸E PKE



در نقشه استیل میت مدل ۸۸۸E PKE کیت دزدگیر دارای ۸ کانکتور به شرح زیر می‌باشد:

کانکتور ۱ (۲ پین):

LED و آنتن PKE

کانکتور ۲ (۶ پین):

  1. سفید: ACC
  2. آبی: لادری مثبت و منفی
  3. نارنجی: ورودی مثبت پدال ترمز
  4. قهوه‌ای/سفید: لادری صندوق عقب
  5. زرد: خروجی رله قطع کن
  6. زرد/مشکی: Fuel pump cut (-)

کانکتور ۳ (۶ پین):

  1. قرمز: مثبت باتری ۱۲V
  2. قرمز/مشکی: Trunk release
  3. قهوه‌ای: راهنما
  4. صورتی: آژیر
  5. قهوه‌ای: راهنما
  6. مشکی: GND

کانکتور ۴ (۶ پین):

خروجی پمپ

  1. نارنجی: مربوط به قفل (NC)
  2. سفید: مربوط به قفل (COM)
  3. زرد: مربوط به قفل (NO)
  4. نارنجی/مشکی: مربوط به باز (NC)
  5. سفید/مشکی: مربوط به باز (COM)
  6. زرد/مشکی: مربوط به باز (NO)

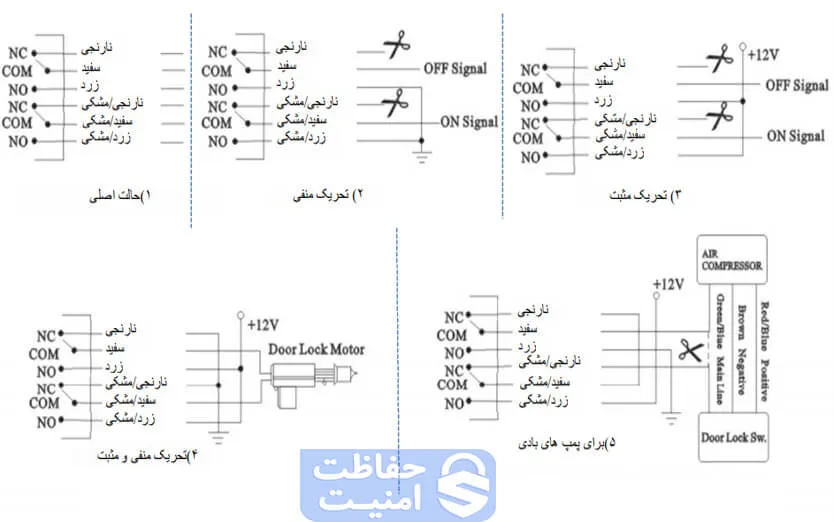

همچنین در دیاگرام زیر (روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه دزدگیر استیل میت‌ مدل ۸۸۸EPKE به طور کامل روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه استیل‌میت مدل ۸۸۸E PKE شرح داده شده است:

دزدگیر استیل میت مدل 888E PKE

روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه دزدگیر استیل میت مدل ۸۸۸E PKE



کانکتور ۵:

آنتن

کانکتور ۶ (۳P):

شوک سنسور

شماره ۷:

محل قرار گرفتن جامپرها

نحوه تنظیم جامپرها:



Jump
switch No
عملکرد حالت کارخانه
J1 Window closer
No Window closer No Window closer
J2 vacuum lock
electric lock electric lock
J3   لادری (+)
لادری (-)  لادری (+)



دزدگیر استیل میت مدل 888E PKE
نحوه قرارگیری جامپرها



نکات نصب آنتن اصلی دستگاه:

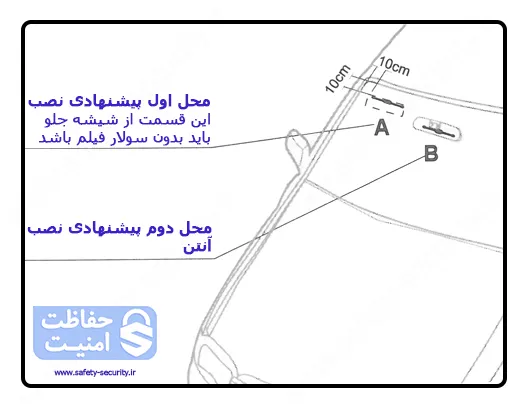

آنتن اصلی دستگاه را مطابق شکل زیر در دو نقطه می‌توان نصب نمود (A و B).

دزدگیر استیل میت مدل 888E PKE
محل‌های پیشنهادی نصب آنتن اصلی دستگاه دزدگیر
  • آنتن نباید در مجاورت سولار فیلم قرار بگیرد.
  • آنتن باید دور از هر شی فلزی نصب شود.

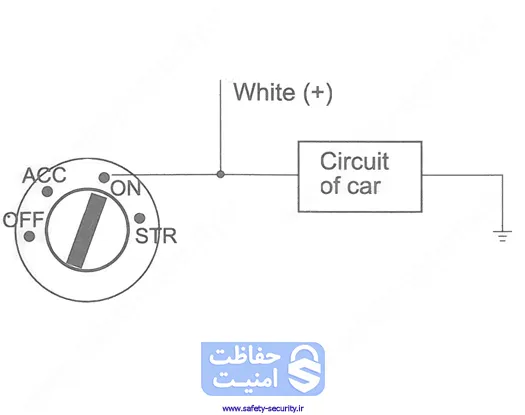

 نصب مدار ACC

دزدگیر استیل میت مدل 888E PKE
نصب مدار ACC



 مدار ورودی مثبت پدال ترمز

دزدگیر استیل میت مدل 888E PKE
مدار ورودی مثبت پدال ترمز

مدار لادری‌ درب‌های خودرو

دزدگیر استیل میت مدل 888E PKE
مدار لادری‌ درب‌های خودرو

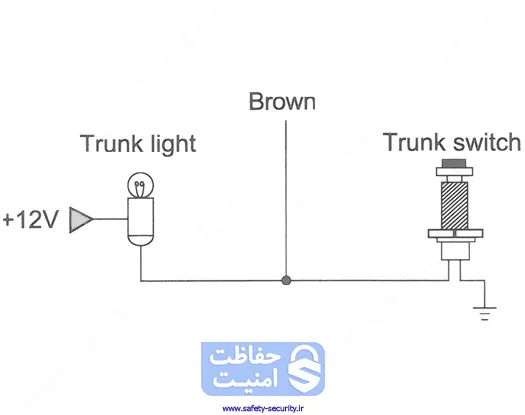

لادری صندوق عقب

دزدگیر استیل میت مدل 888E PKE
مدار لادری صندوق عقب

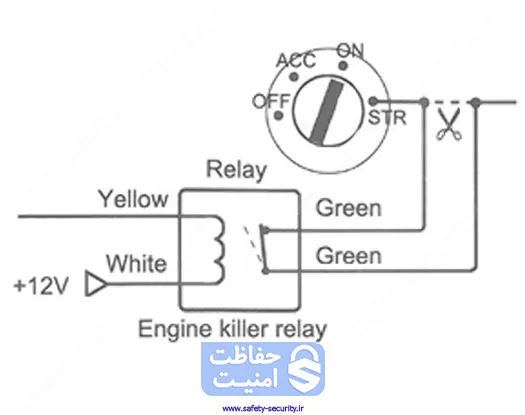

خروجی رله قطع کن

دزدگیر استیل میت مدل 888E PKE
مدار خروجی رله قطع کن

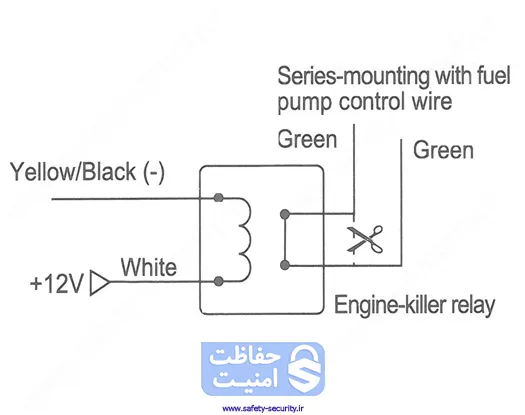

(-) Fuel pump cut

دزدگیر استیل میت مدل 888E PKE
مدار (-) Fuel pump cut

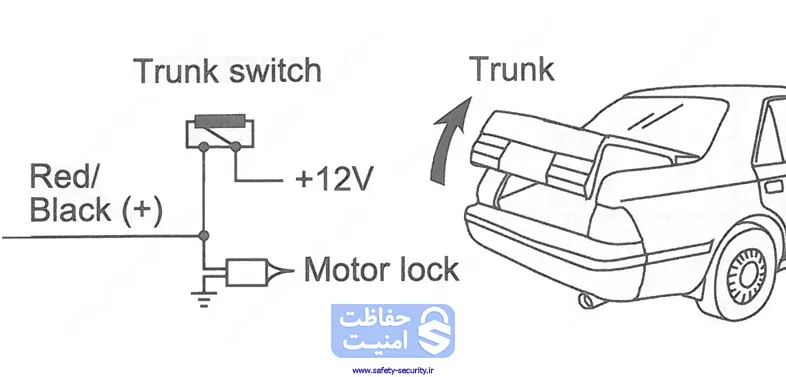

صندوق پران

دزدگیر استیل میت مدل 888E PKE
مدار صندوق پران

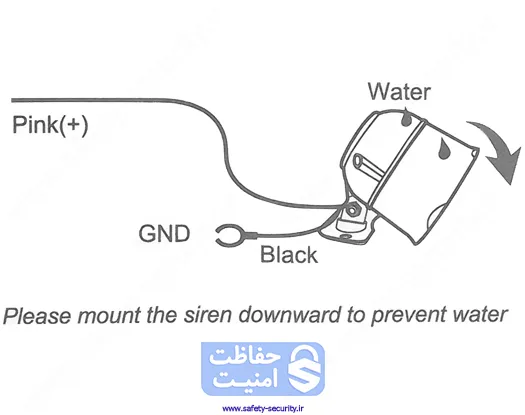

نصب آژیر

دزدگیر استیل میت مدل 888E PKE
مدار نصب آژیر

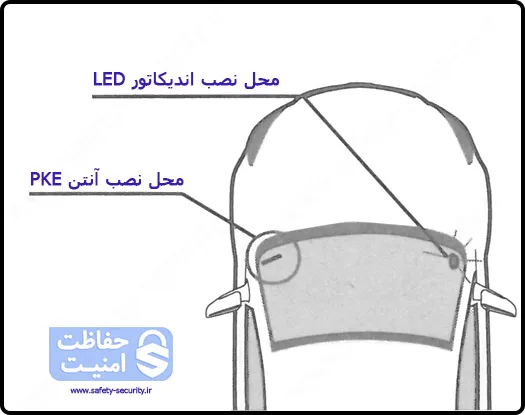

LED و آنتن PKE

دزدگیر استیل میت مدل 888E PKE
محل پیشنهادی نصب LED و آنتن PKE



نکته: محل نصب آنتن PKE باید دور از هر قطعه فلزی باشد.
