راهنمای نصب و راه‌اندازی ردیاب زیتونیکس مدل ZX.01

راهنمای نصب و راه‌اندازی ردیاب زیتونیکس مدل ZX.01

در این ساعت گروه حفاظت و امنیت راهنمای کامل و فارسی نصب و راه‌اندازی ردیاب زیتونیکس مدل ZX.01 را برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده این راهنمای کاربردی در ادامه مطلب با ما همراه باشید.

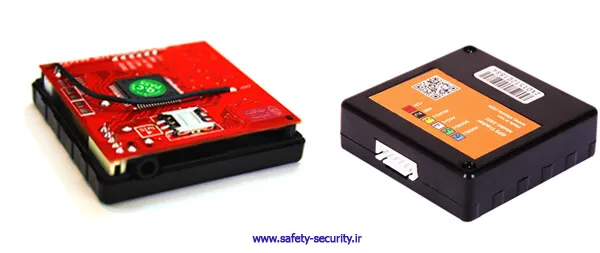

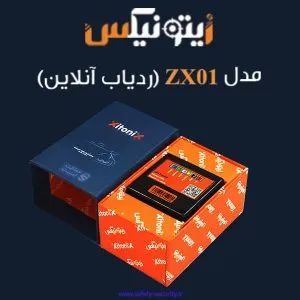

ردیاب هوشمند زیتونیکس مدل ZX.01

زیتونیکس مدل ZX.01
ردیاب زیتونیکس مدل ZX.01



توضيحات مربوط به نصب و راه اندازی دستگاه ردیاب زیتونیکس مدل ZX.01 :

  • ابتدا دو عدد پیچ پشت دستگاه را باز کنید و برد دستگاه را به آرامی بیرون بیاورید.
  • یک عدد سیم‌کارت داخل جاسیم‌کارتی طبق شکل چاپ شده بر روی برد قرار دهید.
  • برد دستگاه را درون قاب قرار داده، سوکت باتری را جا زده و درب قاب دستگاه و پیچ‌ها را ببندید.
زیتونیکس مدل ZX.01

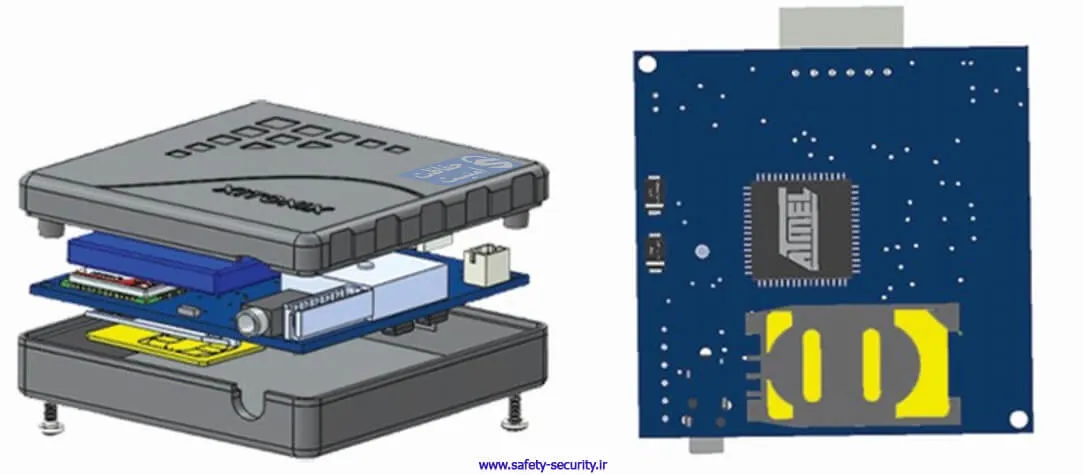

شکل شماتیک کیت اصلی ردیاب زیتونیکس مدل ZX.01 و برد داخلی آن

نکته: از دست زدن به قطعات دستگاه و پردازنده جدا خودداری نمایید، زیرا قطعات حساس به ولتاژ الکترواستاتیک است و ممکن است به دستگاه آسیب وارد شود.

نکته: شارژ باتری پشتیبان در ابتدا نزدیک به صفر می‌باشد، از این رو در اولین بار استفاده و برای راه اندازی اولیه دستگاه حتما می‌بایست دستگاه به تغذیه وصل شود. از آن به بعد باتری بصورت اتومات شارژ خواهد شد.

نکته: قبل از قرار دادن سیم‌کارت درون دستگاه، ابتدا از فعال بودن و شارژ داشتن سیم‌کارت اعتباری که بر روی دستگاه می‌خواهید قرار دهید اطمینان حاصل کنید و در صورت داشتن پین کد آن را غیرفعال نمایید.

نکته: از قرار دادن برد دستگاه بر روی فلز جدا خودداری فرمایید زیرا باعث اتصالی و آسیب به دستگاه خواهد شد.

نکته: تغذیه دستگاه در مدل ZX۰۱ می‌تواند بین ۶ تا ۲۴ ولت باشد و شارژ باتری پشتیبان به صورت قطره‌ای انجام می‌شود بنابراین نباید انتظار داشت باتری پشتیبان دستگاه بعد از ۲ ساعت شارژ شود.

نکته: بعد از نصب دستگاه لوگو سیاه رنگ XITONIX حک شده روی قاب جهت بهترین عملکرد دستگاه باید رو به آسمان باشد.

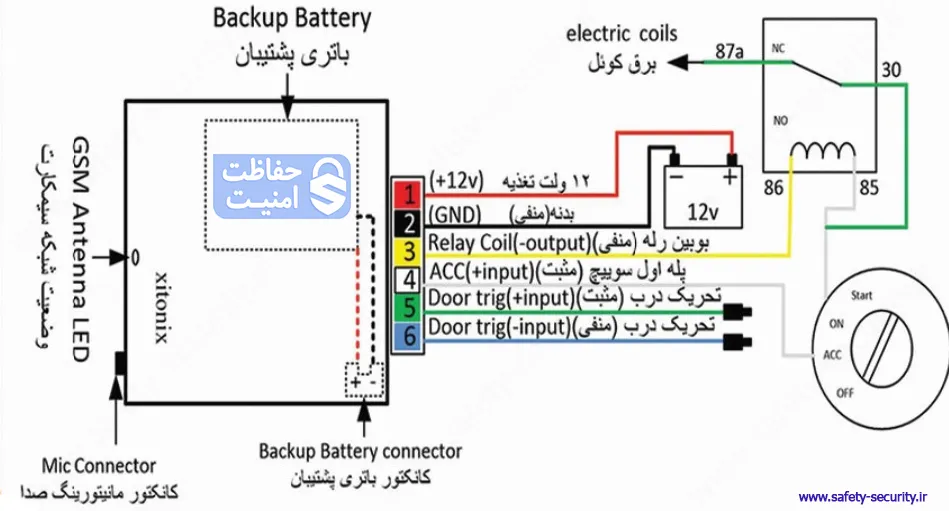

نقشه سیم‌بندی دستگاه ردیاب زیتونیکس مدل ZX.01:

نقشه سیم‌بندی دستگاه ردیاب زیتونیکس مدل ZX.01
نقشه سیم‌بندی دستگاه ردیاب زیتونیکس ZX.01



عمليات تعريف شماره خريدار در دستگاه ردیاب زیتونیکس:

ابتدا توسط ” گوشی خریدار” یک تماس با شماره سیم‌کارت دستگاه ردیاب برقرار کنید و در صورتی که بوق آزاد شنیدید تماس را قطع کنید و مرحله زیر را ادامه دهید.

نمونه متن پیام ارسال شماره مالک برای دستگاه:

۰۹XX XXX XX XX.09XX XXX XX XX
شماره دوم نقطه شماره اول

  • در صورتی که بوق اشغالی یا رد تماس شنیدید قبلا در دستگاه شماره تعریف شده است و باید ریست انجام شود که در ادامه روش ریست وجود دارد.
  • در صورتی که شنود دستگاه فعال شد یعنی شماره شما در دستگاه ذخیره است و نیاز به عملیات تعریف شماره نمی‌باشد.
  • در صورتی که سیم‌کارت خاموش و یا در دسترس نباشد باید از فعال بودن سیم‌کارت و نداشتن پین کد اطمینان حاصل کنید.

جهت کار با دستگاه ردیاب زیتونیکس مدل ZX.01 دو راه وجود دارد:

  1. ارسال پیامک‌های فارسی یا انگلیسی که لیست فرامین در جدول زیر وجود دارد.
  2. اجرای فرامین از طریق نرم افزار اندروید و IOS که می‌توانید نرم افزار را از سایت زیتونیکس دانلود فرمایید.
نوع دستور متن پیامک فارسی لاتین عملکرد
اتوماتیک اتوماتیک Auto شرح عملکرد با بسته شدن درب حالت دزدگیر فعال می‌شود.
دریافت رمز رمز password جهت دریافت رمز جدید
حالت دزدگیر دزدگیر Arm در صورت فعال شدن دزدگیر اگر درب خودرو یا سوییچ یا باتری قطع گردد یا حتی خودور جابه جا شود به شما با پیامک هشدار می‌دهد.
اجازه جهت روشن کردن روشن On به قطع کن جریان برق اجازه روشن شدن می‌دهد.
خاموش کردن خاموش Off به قطع کن جریان برق جهت خاموش شدن فرمان می‌دهد.
آخرین موقعیت بدون استفاده از سایت موقعیت Gps یک پیام حاوی لینک نقشه و موقعیت برای شما ارسال می‌گردد که می‌توان از طریق موبایل آن را مشاهده کرد.
گزارش گیری بدون استفاده از سایت GPS-سال-ماه-روز-ساعت – دقیقه

نمونه:

GPS.1398.01.01.23.58

مانند حالت فارسی امکان دریافت یک موقعیت خاص در زمان مشخص
اطلاع از وضعیت سنسورها و دستگاه وضعیت Status گزارشی از وضعیت دستگاه و خودرو به شما ارائه می‌دهد.
دریافت میزان شارژ اعتبار Airtime دریافت میزان اعتبار شارژ سیم‌کارت دستگاه
تنظیم زبان دستگاه به فارسی فارسی persian زبان و تقویم دستگاه به فارسی و شمسی تبدیل می‌گردد.
تنظيم زبان دستگاه به انگلیسی انگلیسی English زبان و تقویم دستگاه به انگلیسی و میلادی تبدیل می‌گردد.
بازگشت به تنظیمات کارخانه ریست Reset تمامی تنظیمات دستگاه به حالت اولیه برمی‌گردد.
تنظیم ارتباط دستگاه با سرور سرور Server ارتباط / عدم ارتباط دستگاه با سرور
هشدار شبکه شبکه Ant در صورت قطع شبکه همراه و برگشت مجدد از طریق پیامک هشدار می‌دهد.
خاموش روشن شدن دستگاه دستگاه Gprs شرح عملکرد دستگاه را یکبار خاموش روشن می‌کنید” و بعضی مشکلات احتمالی رفع می‌گردد.
حالت ارتباط با آژیر دزدگیر هشدار Alarm در صورتی که سیم درب به آژیر وصل شود به محض فعال شدن آژیر به شما هشدار می‌دهد.
هشدار قطع باتری باتری Battery فعال و غیر فعال کردن هشدار قطع باتری (برق دستگاه)
ارسال موقعیت ها به سرور در صورت روشن بودن خودرو سوییچ Асс دستگاه در حالت عادی در صورت جابه جایی داده ارسال می‌کند با فعال کردن این آپشن در صورت باز بودن سوییچ و جابه جایی داده ارسال می‌کند.
تنظیم سنسور دما دما Temp هشدار مربوط به سنسور دما را قطع یا وصل می‌کند.
شنود صدا شنود Mic شنود صدا را فعال یا غیرفعال می‌کند.
پاک کردن حافظه حافظه Erase حافظه داخلی دستگاه را پاک می‌کند.

توضيحات نرم افزار مربوط به دستگاه ردیاب زیتونیکس مدل ZX.01 :

  • ابتدا نرم افزار اندروید و یا IOS را بر روی گوشی خود نصب کنید.

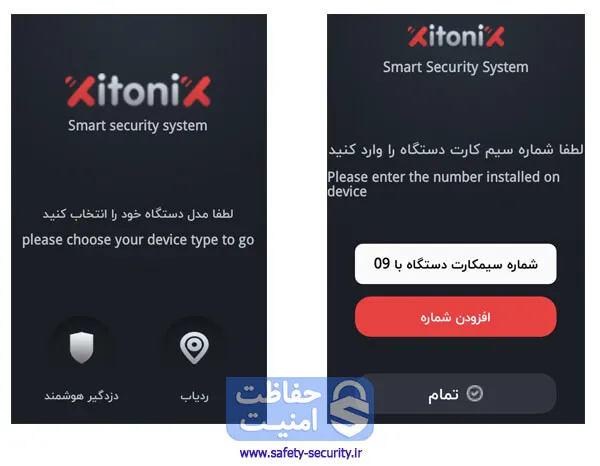

  • بعد از نصب در اولین ورود شماره سیم‌کارت دستگاه خود را مانند عکس زیر با “۰۹” وارد کنید.
  • سپس با کلیک بر روی دکمه اضافه کردن در صورتی که یک دستگاه خریداری کرده اید روی کلید تمام کلیک کنید.( مطابق تصویر زیر)
زیتونیکس مدل ZX.01
مراحل اولیه استفاده از نرم افزار
  • در صفحه بعد با انتخاب گزینه ردیاب وارد محیط نرم افزار خواهید شد.
  • در نوار نارنجی رنگ شماره دستگاه نوشته شده است که می‌توانید با رفتن به تنظیمات در گوشه سمت چپ نرم افزار سپس انتخاب گزینه مدیریت دستگاه‌ها نام دستگاه و یا شماره دستگاه را عوض کنید.
زیتونیکس مدل ZX.01
فضای نرم افزار و منوی تنظیمات ردیاب

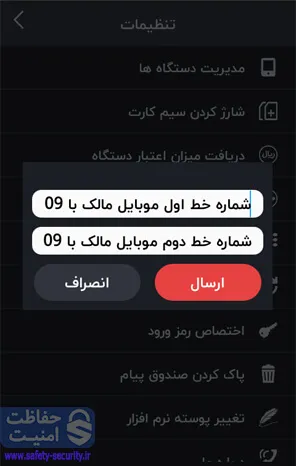

در صورتی که عملیات تعریف شماره خریدار در دستگاه انجام نشده لازم است تا شماره تلفن خریدار به دستگاه معرفی شود تا ارتباط دستگاه با مالک آن برقرار شود. بدین منظور وارد تنظیمات و انتخاب گزینه ثبت شماره در دستگاه شوید، در صورتی که گوشی مالک دو سیمکارته است هر دو خط موبایل خریدار می‌باست در قسمت شماره اول و دوم با “۰۹” وارد شود و نهایتا با کلیک بر روی تایید از طریق پیامک به دستگاه ارسال و معرفی می‌گردد.

زیتونیکس مدل ZX.01
معرفی شماره های دیگر

بعد از چند ثانیه یک پیامک حاوی شماره مالک و رمزه رقمی به گوشی خریدار پیامک می‌گردد که شماره اول به عنوان نام کاربری و رمز هم به عنوان کلمه عبور جهت استفاده از قسمت ورود به پنل و ربات تلگرام و یا سایت زیتونیکس مورد استفاده قرار می‌گیرد.

زیتونیکس مدل ZX.01

نکته: در صورتی که گوشی خریدار تک سیم‌کارته است، می‌توان قسمت شماره دوم را خالی گذاشت و یا اگر شماره دیگری به عنوان گوشی دوم دارید در قسمت شماره دوم وارد نمایید.

نکته: در صورتی که بعد از تایید دستگاه پاسخ داد که شماره وارد شده با شماره دریافتی یکسان نیست، می‌بایست در هنگام وارد کردن شماره‌ها جايه شماره اول و دوم را جابه جا بنویسید.

نکته: جهت وارد شدن به امکانات آنلاین مانند سایت و ورود به پنل نرم افزار و ربات تلگرام می‌باست حتما اینترنت گوشی خود را روشن فرمایید و لازم به ذکر است که در محیط آنلاین شماره تلفن مالک باید به صورت “۹۸+” وارد شود.

توضيح امكانات دستگاه ردیاب زیتونیکس مدل ZX.01 :

  • موقعیت یابی آفلاین (بدون نیاز به اینترنت):

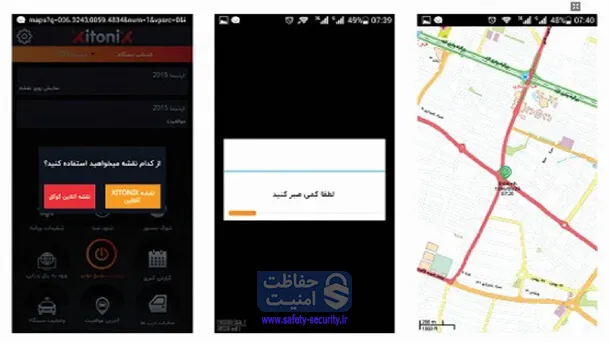

    تمامی کلیدهای نرم افزار غیر از ورود به پنل از طریق ارسال پیامک به دستگاه کار می‌کنند، مثلا جهت دریافت آخرین موقعیت خودرو بعد از کلیک بر روی دکمه آن پس از چند ثانیه یک لینک حاوی آدرس گوگل برای شما پیامک خواهد شد که در نرم افزار اندروید اگر یک مرتبه به اینترنت متصل شوید و نقشه آفلاین زیتونیکس را دانلود کنید بعد از آن نیاز به اینترنت نمی‌باشد. اما در گوشی آیفون به دلیل اجازه ندادن دسترسی به قسمت پیامک‌ها نمی‌توان نقشه آفلاین استفاده کرد و باید مستقیم لینک را با اینترنت باز کنید.
زیتونیکس مدل ZX.01
مراحل استفاده از نقشه آفلاین
  • بمنظور حفظ گزارشات موقعیت‌های پیموده شده، اگر شبکه موبایل با مشکل مواجه شود یا اینترنت سیم‌کارت قطع شود و ارسال موقعیت‌ها با مشکل مواجه شود کلیه موقعیت‌های پیموده شده در حافظه داخلی دستگاه ذخیره شده و در اولین زمان آنتن‌دهی شبکه برای سرور ارسال می‌شود. دستگاه قابلیت نگهداری تا صد هزار مورد موقعیت را در حافظه خود دارد.
  • قابلیت تشخیص سرعت خودرو و همچنین هشدار در صورت تجاوز از سرعت انتخابی را دارد.
  • قابلیت تشخیص دمای محیط و همچنین هشدار در صورت تجاوز از دمای انتخابی را دارد.
  • قابلیت مدیریت مصرف سوخت خودرو را دارد.
  • امکان خاموش کردن خودرو از سراسر کشور را فراهم می‌آورد.
  • دستگاه دارای باتری پشتیبان ۱۲۰۰ میلی آمپری پرقدرت است.
  • قابلیت مانیتورینگ صدا را به شما می‌دهد.
    برای استفاده از امکان مانیتورینگ صدا کافیست از طریق تلفن همراه مالک با دستگاه تماس بگیرید و در صورت وصل بودن سیستم میکروفن، صدا برای شما پخش خواهد شد.
    هشدار: مسئولیت کامل استفاده از مانیتورینگ صدا به عهده مصرف کننده می‌باشد و شرکت در قبال مسائل و پیش آمدهای از آن هیچگونه مسوولیتی ندارد.
  • در صورت قطع شدن باتری خودرو در مدل zx01 از طریق ارسال پیامک و تماس به مالک اطلاع داده می‌شود.

استفاده از پنل آنلاین:

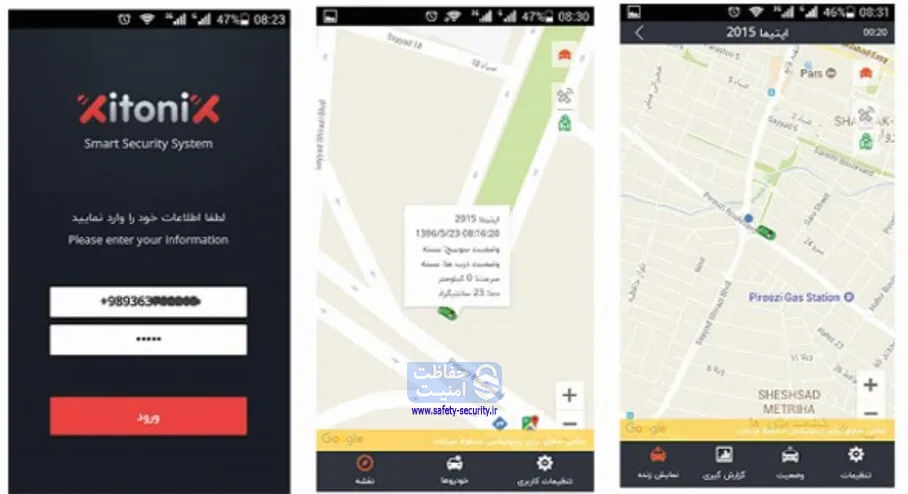

مانند عکس زیر با کلیک روی ورود به پنل برای اولین بار از شما شماره مالک و رمز را سوال می‌کند با ورود وارد نقشه آنلاین می‌شوید.

زیتونیکس مدل ZX.01
موقعیت‌یابی آنلاین

با کلیک بر روی هر خودرو پنجره‌ای از مشخصات هر خودرو نمایش داره خواهد شد که با کلیک بر روی پنجره مشخصات وارد محیط نمایش زنده خواهید شد.

کلیدهای روی نقشه به ترتیب از بالا نمایش ترافیک، نقشه ماهواره‌ای و موقعیت خودتان را نمایش می‌دهد.

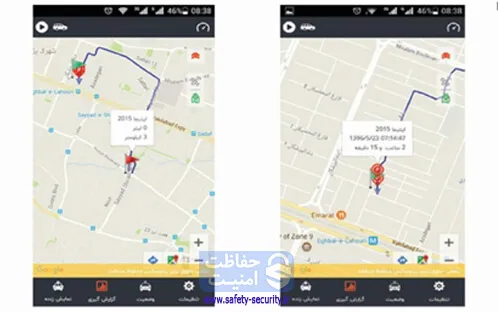

در قسمت گزارش‌گیری با انتخاب تاریخ مورد نظر مسیر حرکت خودرو مکان‌هایی که خودرو پارک کرده است و میزان جابه جایی و مصرف سوخت روی نقشه شبیه‌سازی می‌شود.

زیتونیکس مدل ZX.01
نمایش اطلاعات خودرو





  • اجازه روشن شدن مواقع اضطراری:
    این امکان جهت مواردی که به تلفن همراه خود دسترسی ندارید. در اینصورت قطع کن برق اجازه روشن شدن خودرو را نخواهد داد. فقط کافیست سوییچ خودرو را ۸ بار با فاصله زمانی ۲ ثانیه باز و بسته کنید در اینصورت دستگاه اجازه روشن شدن می‌دهد.
