راهنمای نقشه سیم‌کشی دزدگیر جردن ساده مدل CD088A لرن‌دار

راهنمای نقشه سیم‌کشی دزدگیر جردن ساده مدل CD088A لرن‌دار

در این ساعت گروه حفاظت و امنیت راهنمای کامل و فارسی نقشه سیم‌بندی اسمارت کیت نقره ای (CD 088A) (دزدگیر جردن کلید لرن) را برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده راهنمای کاربردی سیمبندی جردن کلید لرن در ادامه مطلب با ما همراه باشید.



راهنمای کانکتورها در نقشه‌ی سیمبندی جردن کلید لرن

سیمبندی جردن کلید لرن
نقشه سیمبندی جردن کلید لرن

کیت دزدگیر جردن ساده دارای ۶ کانکتور می‌باشد که برطبق دیاگرام بالا به شرح زیر می‌باشد:

کانکتور ۱: (سوکت بزرگ)

 در نقشه سیمبندی جردن کلید لرن این کانکتور دارای ۱۲ پین به شرح زیر می‌باشد که ۶ پین مربوط به خروجی پمپ می باشد، همچنین در دیاگرام زیر (روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه دزدگیر جردن ساده )به طور کامل روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه شرح داده شده است:

  1. زرد/مشکی: مربوط به باز (NO)
  2. سفید/مشکی: مربوط به باز (COM)
  3. نارنجی/مشکی: مربوط به باز (NC)
  4. زرد: مربوط به قفل  (NO)
  5. سفید: مربوط به قفل (COM)
  6. نارنجی: مربوط به قفل (NC)
  7. صورتی: آژیر
  8. قرمز/مشکی: صندوق پران
  9. قهوه‌ای: راهنما
  10. قهوه‌ای: راهنما
  11. مشکی: منفی تغذیه
  12. قرمز: مثبت تغذیه

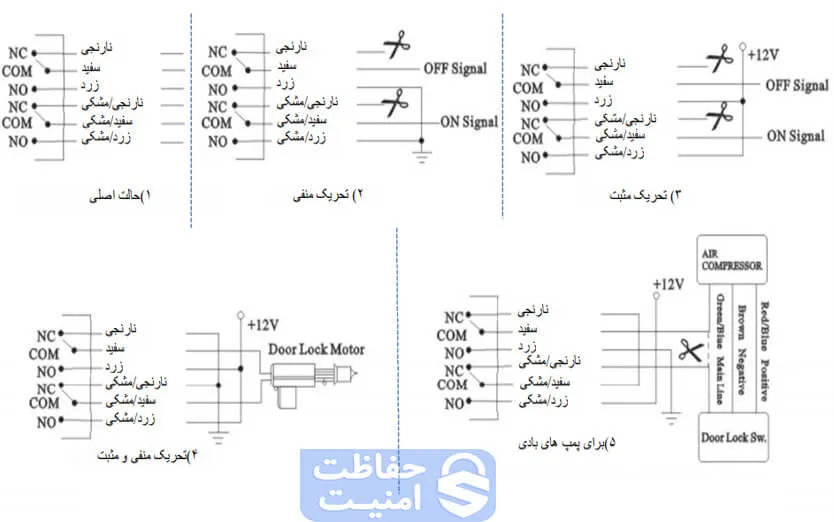

سیمبندی جردن کلید لرن
روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه



کانکتور ۲: شوک سنسور

 کانکتور ۳: LED

کانکتور ۴: شاسی کددهی (کلید لرن)

کانکتور ۵: سوکت بزرگ

  1. سفید: (KEY ON (ACC
  2. آبی: سنسور درب (لادری منفی)
  3. سبز: لادری مثبت
  4. نارنجی: پدال ترمز
  5. زرد: قطع برق
  6. مشکی: خروجی شیشه بالابر منفی
  7. قهوه‌ای خط مشکی: خروجی منفی اضافی

کانکتور ۶: سنسور چشم التراسونیک
