در این ساعت گروه حفاظت و امنیت راهنمای کامل و فارسی نصب و راه‌اندازی دزدگیر و ردیاب زیتونیکس مدل طلایی و نقره‌ای را برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده این راهنمای کاربردی در ادامه مطلب با ما همراه باشید.

دزدگیر و ردیاب زیتونیکس مدل طلایی و نقره‌ای

دزدگیر و ردیاب زیتونیکس مدل طلایی و نقره‌ای

توضيحات مربوط به نصب و راه اندازی دستگاه دزدگیر و ردیاب زیتونیکس مدل طلایی و نقره‌ای :

  • ابتدا دو عدد پیچ پشت کیت شماره ۱ (GPS) را باز کنید و برد دستگاه را به آرامی بیرون بیاورید.
  • یک عدد سیم‌کارت داخل جاسیم‌کارتی طبق شکل چاپ شده بر روی برد قرار دهید.
  • برد دستگاه را درون قاب قرار داده، سوکت باتری را جا زده و درب قاب دستگاه و پیچ‌ها را ببندید.
زیتونیکس مدل ZX.01

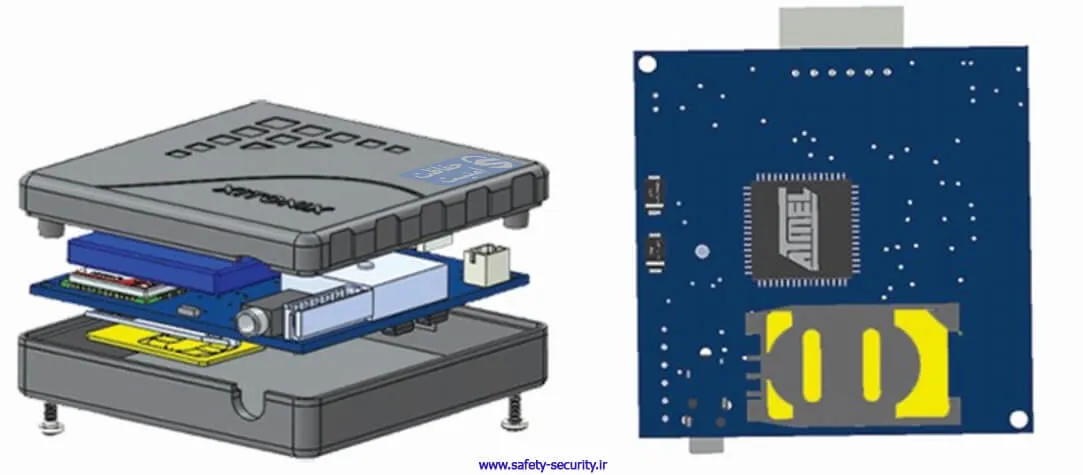

شکل شماتیک کیت اصلی ردیاب زیتونیکس مدل طلایی و نقره‌ای و برد داخلی آن

نکته: از دست زدن به قطعات دستگاه و پردازنده جدا خودداری نمایید، زیرا قطعات حساس به ولتاژ الکترواستاتیک است و ممکن است به دستگاه آسیب وارد شود.

نکته: شارژ باتری پشتیبان در ابتدا نزدیک به صفر می‌باشد، از این رو در اولین بار استفاده و برای راه اندازی اولیه دستگاه حتما می‌بایست دستگاه به تغذیه وصل شود. از آن به بعد باتری بصورت اتومات شارژ خواهد شد.

نکته: قبل از قرار دادن سیم‌کارت درون دستگاه، ابتدا از فعال بودن و شارژ داشتن سیم‌کارت اعتباری که بر روی دستگاه می‌خواهید قرار دهید، اطمینان حاصل کنید و در صورت داشتن پین کد آن را غیرفعال نمایید.

نکته: از قرار دادن برد دستگاه بر روی فلز جدا خودداری فرمایید، زیرا باعث اتصالی و آسیب به دستگاه خواهد شد.

نکته: تغذیه دستگاه در طلایی و نقره‌ای می‌تواند بین ۶ تا ۲۰ ولت باشد و شارژ باتری پشتیبان به صورت قطره‌ای انجام می‌شود، بنابراین نباید انتظار داشت باتری پشتیبان دستگاه بعد از ۲ ساعت شارژ شود.

نکته: بعد از نصب دستگاه لوگو سیاه رنگ XITONIX حک شده روی قاب جهت بهترین عملکرد دستگاه باید رو به آسمان باشد.

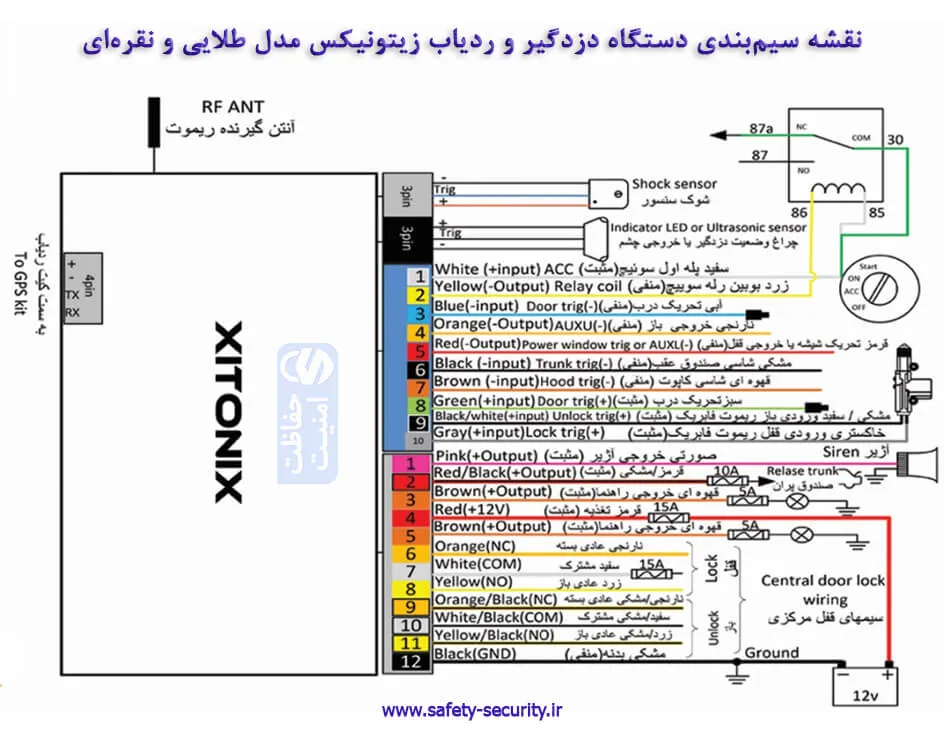

نقشه سیم‌بندی دستگاه دزدگیر و ردیاب زیتونیکس مدل طلایی و نقره‌ای:

دزدگیر و ردیاب زیتونیکس مدل طلایی و نقره‌ای
نقشه سیم‌بندی دستگاه دزدگیر و ردیاب زیتونیکس مدل طلایی و نقره‌ای
سیمبندی جردن کلید لرن
روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه

عمليات تعريف شماره خريدار در دستگاه دزدگیر و ردیاب زیتونیکس مدل طلایی و نقره‌ای:

ابتدا توسط ” گوشی خریدار” یک تماس با شماره سیم‌کارت دستگاه برقرار کنید و در صورتی که بوق آزاد شنیدید تماس را قطع کنید و مرحله زیر را ادامه دهید.

نمونه متن پیام ارسال شماره مالک برای دستگاه:

۰۹XX XXX XX XX.09XX XXX XX XX
شماره دوم نقطه شماره اول

  • در صورتی که سیم‌کارت خاموش و یا در دسترس نباشد باید از فعال بودن سیم‌کارت و نداشتن پین کد اطمینان حاصل کنید.
  • در صورتی که فقط می‌خواهید یک شماره به دستگاه معرفی کنید، کافیست فقط شماره اول را ارسال نمایید.
  • در صورتی که بوق اشغالی یا رد تماس شنیدید قبلا در دستگاه شماره تعریف شده است و باید ریست انجام شود که در ادامه روش ریست وجود دارد.
  • در صورتی که شنود دستگاه فعال شد، یعنی شماره شما در دستگاه ذخیره است و نیاز به عملیات تعریف شماره نمی‌باشد.

جهت کار با دستگاه دزدگیر و ردیاب زیتونیکس مدل طلایی و نقره‌ای دو راه وجود دارد:

  1. ارسال پیامک‌های فارسی یا انگلیسی که لیست فرامین در جدول زیر وجود دارد.
  2. اجرای فرامین از طریق نرم افزار اندروید و IOS که می‌توانید نرم افزار را از سایت زیتونیکس دانلود فرمایید.

ارتباط از طریق ارسال پیامک:

ارتباط با دستگاه دزدگیر از طریق پیامک بوسیله فرامین جدول زیر انجام می‌شود:

نوع دستور متن پیامک فارسی لاتین عملکرد
باز کردن درب‌ها باز unlock باز کردن درب‌های خودرو
قفل کردن درب‌ها قفل lock قفل کردن درب‌های خودرو
اتوماتیک اتوماتیک Auto اگر به خودرو نزدیک شوید، درب‌ها باز و اگر از آن دور شوید، درب‌ها بسته می‌شود.
قطع کردن فلاشرها فلاشر LIGHT فعال وغیرفعال کردن فلاشرها
باز کردن صندوق صندوق trunk در صورت داشتن پمپ صندوق پران صندوق باز می‌شود.
دریافت رمز رمز password جهت دریافت رمز جدید
سنسور حرکت سنسور sensor کابین خودرو را به سنسور آلتراسونیک حساس یا غیرحساس می‌کند.
اجازه جهت روشن کردن روشن On به قطع کن جریان برق اجازه روشن شدن می‌دهد.
خاموش کردن خاموش Off به قطع کن جریان برق جهت خاموش شدن فرمان می‌دهد.
آخرین موقعیت بدون استفاده از سایت موقعیت Gps یک پیام حاوی لینک نقشه و موقعیت برای شما ارسال می‌گردد که می‌توان از طریق موبایل آن را مشاهده کرد.
گزارش گیری بدون استفاده از سایت GPS-سال-ماه-روز-ساعت – دقیقه

نمونه:

GPS.1398.01.01.23.58

مانند حالت فارسی امکان دریافت یک موقعیت خاص در زمان مشخص
حالت کارواش یا تعمیرگاه تعمیرگاه valet حالت تعمیر دزدگیر را فعال یا غیرفعال می‌کند.
آپشن ریموت فابریک فابریک fabric تغییر حالت‌های ریموت فابریک وابسته به نوع خودرو*
اطلاع از وضعیت سنسورها و دستگاه وضعیت Status گزارشی از وضعیت دستگاه و خودرو به شما ارائه می‌دهد.
دریافت میزان شارژ اعتبار Airtime دریافت میزان اعتبار شارژ سیم‌کارت دستگاه
تنظیم زبان دستگاه به فارسی فارسی persian زبان و تقویم دستگاه به فارسی و شمسی تبدیل می‌گردد.
تنظيم زبان دستگاه به انگلیسی انگلیسی English زبان و تقویم دستگاه به انگلیسی و میلادی تبدیل می‌گردد.
هشدار بوسیله پیامک در صورت ضربه ضربه smsshock در صورتی که به خودرو ضربه‌ای وارد شود بوسیله پیامک و تماس اطلاع می‌دهد.
قفل بدون صدا بی‌صدا silent قفل کردن درب‌ها در حالت سکوت
بازگشت به تنظیمات کارخانه ریست Reset تمامی تنظیمات دستگاه به حالت اولیه برمی‌گردد.*
تنظیم ارتباط دستگاه با سرور سرور Server ارتباط / عدم ارتباط دستگاه با سرور
هشدار شبکه شبکه Ant در صورت قطع شبکه همراه و برگشت مجدد از طریق پیامک هشدار می‌دهد.
خاموش روشن شدن دستگاه دستگاه Gprs دستگاه را یکبار خاموش روشن می‌کنید و بعضی مشکلات احتمالی رفع می‌گردد.
تایم خروجی قفل AUXL تغییر تایم خروجی قفل*
تایم خروجی باز AUXU تغییر تایم خروجی باز*
شنود صدا شنود Mic شنود صدا را فعال یا غیرفعال می‌کند.

نکته مهم: دستورهای ستاره‌دار “*” تنظیماتی است که وابسته به نوع خودرو و تشخیص تکنیسین نصب تغییر داده می‌شود. مسئولیت تنظیم اشتباه و عواقب بعد از آن به عهده مشتری می‌باشد.

توضيحات نرم افزار مربوط به دستگاه دزدگیر و ردیاب زیتونیکس مدل طلایی و نقره‌ای :

  • ابتدا نرم افزار اندروید و یا IOS را بر روی گوشی خود نصب کنید.

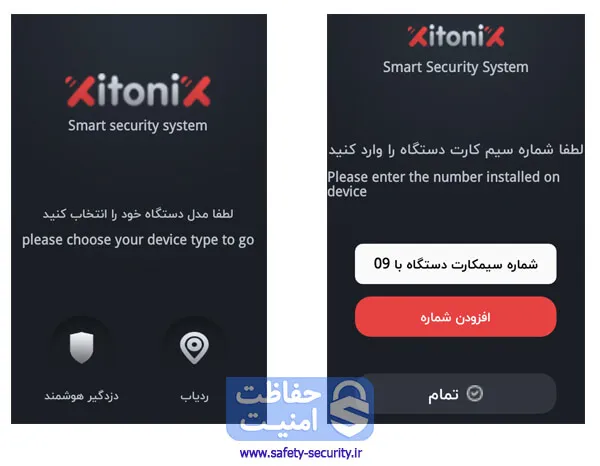

  • بعد از نصب در اولین ورود شماره سیم‌کارت دستگاه خود را مانند عکس زیر با “۰۹” وارد کنید.
  • سپس با کلیک بر روی دکمه اضافه کردن در صورتی که یک دستگاه خریداری کرده اید روی کلید تمام کلیک کنید.( مطابق تصویر زیر)
 دزدگیر و ردیاب زیتونیکس مدل طلایی و نقره‌ای
مراحل اولیه استفاده از نرم افزار
  • در صفحه بعد با انتخاب گزینه ردیاب وارد محیط نرم افزار خواهید شد.
  • در نوار نارنجی رنگ شماره دستگاه نوشته شده است که می‌توانید با رفتن به تنظیمات در گوشه سمت چپ نرم افزار سپس انتخاب گزینه مدیریت دستگاه‌ها نام دستگاه و یا شماره دستگاه را عوض کنید.

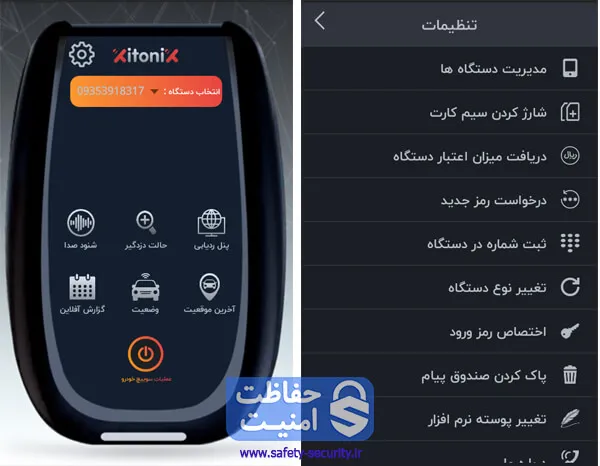

دزدگیر و ردیاب زیتونیکس مدل طلایی و نقره‌ای
فضای نرم افزار و منوی تنظیمات ردیاب

در صورتی که عملیات تعریف شماره خریدار در دستگاه انجام نشده لازم است تا شماره تلفن خریدار به دستگاه معرفی شود تا ارتباط دستگاه با مالک آن برقرار شود. بدین منظور وارد تنظیمات و انتخاب گزینه ثبت شماره در دستگاه شوید، در صورتی که گوشی مالک دو سیمکارته است هر دو خط موبایل خریدار می‌باست در قسمت شماره اول و دوم با “۰۹” وارد شود و نهایتا با کلیک بر روی تایید از طریق پیامک به دستگاه ارسال و معرفی می‌گردد.

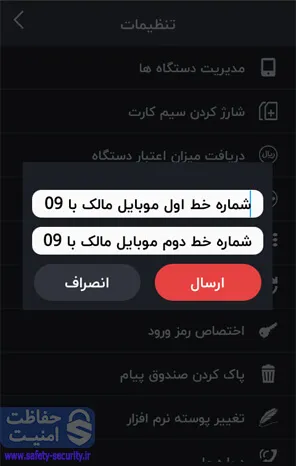

دزدگیر و ردیاب زیتونیکس مدل طلایی و نقره‌ای
معرفی شماره های دیگر

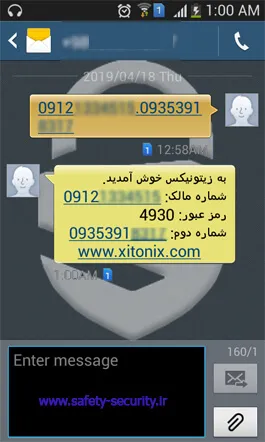

بعد از چند ثانیه یک پیامک حاوی شماره مالک و رمزه رقمی به گوشی خریدار پیامک می‌گردد که شماره اول به عنوان نام کاربری و رمز هم به عنوان کلمه عبور جهت استفاده از قسمت ورود به پنل و ربات تلگرام و یا سایت زیتونیکس مورد استفاده قرار می‌گیرد.

دزدگیر و ردیاب زیتونیکس مدل طلایی و نقره‌ای

نکته: در صورتی که گوشی خریدار تک سیم‌کارته است، می‌توان قسمت شماره دوم را خالی گذاشت و یا اگر شماره دیگری به عنوان گوشی دوم دارید در قسمت شماره دوم وارد نمایید.

نکته: در صورتی که بعد از تایید دستگاه پاسخ داد که شماره وارد شده با شماره دریافتی یکسان نیست، می‌بایست در هنگام وارد کردن شماره‌ها جايه شماره اول و دوم را جابه جا بنویسید.

نکته: جهت وارد شدن به امکانات آنلاین مانند سایت و ورود به پنل نرم افزار و ربات تلگرام می‌باست حتما اینترنت گوشی خود را روشن فرمایید و لازم به ذکر است که در محیط آنلاین شماره تلفن مالک باید به صورت “۹۸+” وارد شود.

توضيح امكانات دستگاه دزدگیر و ردیاب زیتونیکس مدل طلایی و نقره‌ای :

  • موقعیت یابی آفلاین (بدون نیاز به اینترنت):

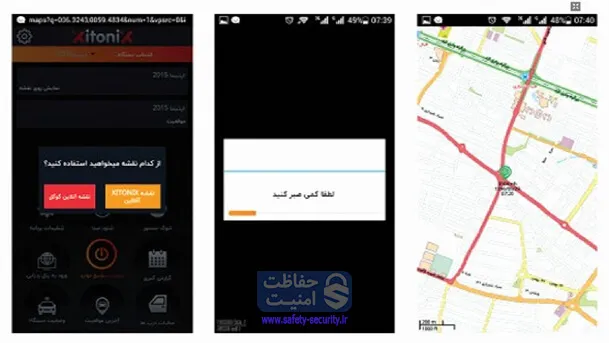

    تمامی کلیدهای نرم افزار غیر از ورود به پنل از طریق ارسال پیامک به دستگاه کار می‌کنند، مثلا جهت دریافت آخرین موقعیت خودرو بعد از کلیک بر روی دکمه آن پس از چند ثانیه یک لینک حاوی آدرس گوگل برای شما پیامک خواهد شد که در نرم افزار اندروید اگر یک مرتبه به اینترنت متصل شوید و نقشه آفلاین زیتونیکس را دانلود کنید، بعد از آن نیاز به اینترنت نمی‌باشد. اما در گوشی آیفون به دلیل اجازه ندادن دسترسی به قسمت پیامک‌ها نمی‌توان نقشه آفلاین استفاده کرد و باید مستقیم لینک را با اینترنت باز کنید.
دزدگیر و ردیاب زیتونیکس مدل طلایی و نقره‌ای
مراحل استفاده از نقشه آفلاین

قابلیت مانیتورینگ صدا:

برای استفاده از امکان مانیتورینگ صدا کافیست از طریق تلفن همراه مالک با دستگاه تماس بگیرید و در صورت وصل بودن سیستم میکروفن، صدا برای شما پخش خواهد شد.
هشدار: مسئولیت کامل استفاده از مانیتورینگ صدا به عهده مصرف کننده می‌باشد و شرکت در قبال مسائل و پیش آمدهای از آن هیچگونه مسوولیتی ندارد.

استفاده از پنل آنلاین:

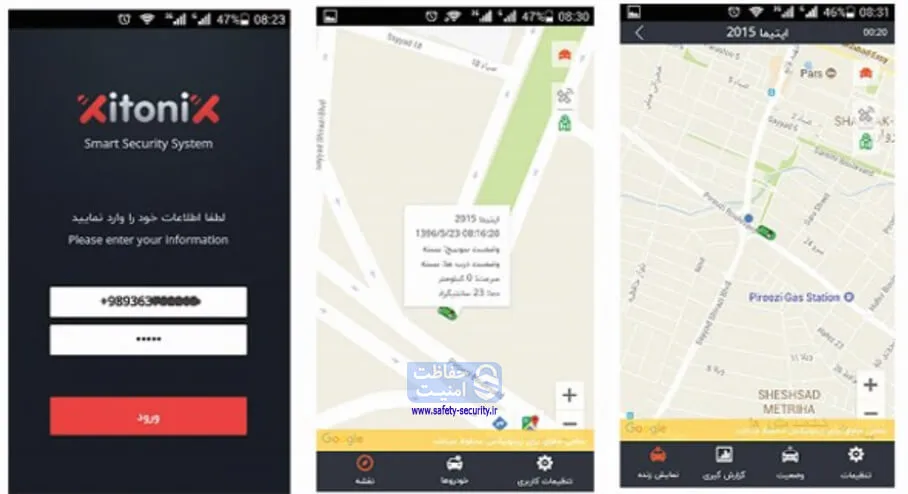

برای این منظور با زدن کلید «ورود به پنل» در اولین ورود از شما شماره مالک و رمز عبور سوال می‌شود، با وارد کردن آنها شما وارد قسمت نقشه آنلاین خواهید شد. در صفحه حاضر شما ۳ قسمت را مشاهده می‌کنید که دارای مشخصات زیر است:

  • نمایش روی نقشه: موقعیت فعلی و آخرین محل خودرو.
  • لیست خودروها: کلیه خودروهای واگذار شده به این شماره که امکان مدیریت و بررسی آنها را دارید.
  • تنظیمات کاربری: امکان خروج از پنل و تغییر رمز.

با کلیک بر روی هر خودرو پنجره‌ای از مشخصات هر خودرو در بالای آن نمایش داره می‌شود که وضعیت خودرو را نمایش داده و با کلیک بر روی همان پنجره وضعیت، وارد محیط «نمایش زنده» خواهید شد. همچنین برای این منظور می‌توانید با انتخاب خودرو از قسمت «لیست خودروها» نیز وارد قسمت «نمایش زنده» شوید.

دزدگیر و ردیاب زیتونیکس مدل طلایی و نقره‌ای
موقعیت‌یابی آنلاین

در قسمت نمایش زنده شما ۴ کلید دارید:

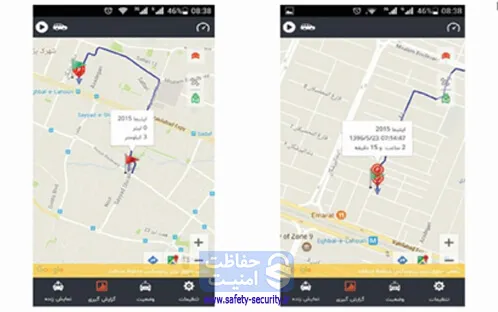

  1. نمایش زنده: در این صفحه چنانچه خودرو در حال حرکت باشد به صورت خط کشی‌های آبی روی نقشه مسیر حرکت خودرو نمایش داده می‌شود.
    نکته: زمان ارسال داده‌ها جهت نمایش روی نقشه یکبار در هر دقیقه است. به همین منظور زمان نمایش خط‌های پیموده شده روی نقشه نیز با تاخیر ۱ دقیقه‌ای به نسبت محل حال حاضر خودرو است. پس چنانچه در خودرو بودید منتظر حرکت لحظه به لحظه در نرم افزار با مکان فعلی خود نباشید و تاخیر ارسال داده‌ها را در نظر بگیرید.
  2. گزارش‌گیری: در قسمت گزارش‌گیری با انتخاب تاریخ مورد نظر از بین گزینه‌های موجود (‌امروز-دیروز و غيره)، مسیر پیموده شده حرکت خودرو و مکان‌هایی که خودرو در آنها پارک بوده است و همچنین مسافت جابجا شده و میزان مصرف سوخت به شما نمایش داده می‌شود.
  3. وضعیت: شامل مشخصات کامل دستگاه، سیم‌کارت آن و وضعیت فعلی خودرو می‌باشد.
  4. تنظیمات: شامل گزینه‌هایی برای انتخاب این نمایش دستگاه اسم گذاری برای دستگاه، ثبت تنظیمات دیگر مانند میزان مصرف سوخت، اخطار سرعت و دما می‌باشد.
دزدگیر و ردیاب زیتونیکس مدل طلایی و نقره‌ای
نمایش اطلاعات خودرو

اجازه روشن شدن مواقع اضطراری:

این امکان جهت مواردی که به تلفن همراه خود دسترسی ندارید و ریموت شما بنابه هر دلیلی کار نمی‌کند و یا در دسترس نیست. در اینصورت قطع کن برق اجازه روشن شدن خودرو را نخواهد داد. فقط کافیست یکی از درب‌های خودرو را در حالت باز وسوییچ خودرو ۱۰ بار با فاصله زمانی ۲ ثانیه باز و بسته کنید. در اینصورت دستگاه اجازه روشن شدن می‌دهد.

آنتن‌دهی دستگاه:

دزدگیر زیتونیکس مواقعی که شبکه موبایل (GSM) از دسترس خارج شود، به صورت اتوماتیک هر ۲ دقیقه جستجو شبکه را انجام می‌دهد. شاید موردی پیش آید که آنتن کاذب باعث تشخیص نادرست دستگاه شود. در این صورت می‌توانید درب خودرو را باز کنید و کلید ورا همزمان فشار دهید. دزدگیر با ۴ چریپ اعلام می‌کند و شبکه مجددا در حال جستجو است. بعد از این عملیات تا ۳ دقیقه به دستگاه پیامک ندهید!

روش ریست دستگاه و بازگشت به تنظيمات کارخانه:

  1. بدین منظور باید یکی از درب‌های خودرو باز باشد و سوییچ خودور ۸ بار چرخانده شود.
  2. بعد از دو چریپ با فشردن کلیدهای ودستگاه ریست می‌گردد.
  3. بعد از این عملیات صبر کنید تا دستگاه روشن شود، سپس اگر با سیم‌کارت دستگاه تماس بگیرید، باید بوق آزاد بخورد.

تنظیمات کارخانه‌ای و پیشفرض دستگاه:

تنظیمات کارخانه و پیشفرض دستگاه برطبق جدول زیر تعریف شده است:

ردیف تنظیمات حالت پیش فرض
۱ شماره تلفن در دستگاه تعریف نشده
۲ پسورد (رمز) ندارد
۳ چشم آلتراسونیک LED
۴ زبان دستگاه فارسی
۵ ورودی ریموت فابریک فعال
۶ پاور شیشه ۱ بار قفل
۷ آلارم باز بودن درب غیرفعال
۸ قفل اتوماتیک درب‌ها غیرفعال
۹ هشدار به مالک خودرو در صورت ضربه فقط تماس
۱۰ حساسیت نرم افزاری شوک و چشم آلتراسونیک متوسط
۱۱ تایم ۴ ثانیه قفل مرکزی غیرفعال
۱۲ قفل کودک غیرفعال
۱۳ آژیر منقطع غیرفعال
۱۴ کد خواندن شارژ همراه اول * ۱۴۰*۱۱#
۱۵ کد خواندن شارژ ایرانسل *۱۴۱*۱#
۱۶ کد خواندن شارژ رایتل * ۱۴۰#

توضيحات مربوط به تكنسين نصب:

روش استفاده از کلید‌های ترکیبی و آپشن‌ها:

هشدار: آپشن‌های‌دار توسط تکنسین نصب تغییر داده شود. در غیر اینصورت عواقب ناشی از هرگونه خسارت به قفل مرکزی و پمپ بر عهده خریدار خواهد بود. در صورت باز بودن سوئیچ با فشردن کلیدهای وبه مدت ۲ ثانیه آژیر سه بار چریپ می‌زند که در این حالت وارد منوی کلیدهای ترکیبی شده‌اید که با استفاده از جدول زیر می‌توانید آپشن‌ها را فعال یا غیرفعال نمایید.

مثال: مثلا برای اجرای فرمان ردیف ۱۶ یعنی قفل اتوماتیک درب‌ها به صورت زیر عمل نمایید:

  • ابتدا سوئیچ خودرو را باز کنید.
  • کلیدورا از روی ریموت همزمان نگه دارید.
  • پس از اینکه دستگاه سه آژیر زد، کلیدرا بزنید.
  • بعد از اینکه دستگاه چهار آژیر زد، کلید را مبزنید.
  • در این حالت دستگاه با تک آژیر خاتمه عملیات را اعلام خواهد کرد.

جدول استفاده از منوی کلیدهای ترکیبی:

ردیف ورود به منو منوی اول منوی دوم تایید یا لغو شرح عملکرد
۱ +

(۳  چریپ)

(۱ چریپ)

بالا آمدن شیشه هنگام قفل درب‌ها (تابستانی) ۲ بار قفل اگر روی خودرو کیت پاور ویندوز نصب کرده باشید، با فعال کردن این مورد با دو بار قفل کردن درب‌ها با ريموت، شیشه‌های خورو بالا می‌آیند. مورد استفاده در تابستان که مثلا خودرو در پارکینگ است و می‌خواهید هوا داخل خودرو جا به جا شود.
۲ بالا آمدن شیشه هنگام قفل درب‌ها ۱ بار قفل با تنظیم این مورد روی یک بار به محض اینکه درب‌ها را قفل کنید، شیشه نیز بالا می‌آیند.
۳ ورودی‌های ریموت فابریک فعال ورودی مربوط به ریموت فابریک را فعال می‌کند که در این صورت لازم است دو عدد سیم مشکی سیاه و خاکستری به پمپ قفل مرکزی وصل گردد.
۴ ورودی‌های ریموت فابریک غیرفعال ورودی مربوط به ریموت فابریک را غیرفعال می‌کند.
۵

(۲ چریپ)

هشدار باز بودن درب فعال در صورتی که خودرو شما دارای تحریک درب تاخیری نباشد، هنگام قفل درب‌ها به شما هشدار می‌دهد.
۶ هشدار باز بودن درب غیرفعال مورد شماره ۵ را غیرفعال می‌کند.
۷* تایم ۴ ثانیه قفل مرکزی فعال حتما با تشخیص تکنسین نصب فعال شود. مربوط به خودروهایی که پمپ پنوماتیک دارند.
۸ تایم ۴ ثانیه قفل مرکزی غیرفعال مورد شماره ۷ را غیرفعال می‌کند.
۹

(۳ چریپ)

حساسیت نرم افزاری شوک و چشم آلتراسونیک خیلی حساس میزان حساست شوک سنسور و چشم آلتراسونیک را خیلی حساس در نظر می‌گیرد. البته این مورد به میزان حساسیت ولوم شوک و آلتراسونیک نیز بستگی دارد.
۱۰ حساسیت نرم افزاری شوک و چشم آلتراسونیک متوسط میزان حساسیت شوک سنسور و چشم آلتراسونیک را متوسط در نظر می‌گیرد. البته این مورد به میزان حساسیت ولوم شوک و آلتراسونیک نیز بستگی دارد.
۱۱ آژیر منقطع فعال اگر فعال شود، آژیر خودرو به صورت منقطع فعال می‌شود. مربوط به زمانی که خروجی آژیر به بوق خودرو وصل شده است.
۱۲ آژیر منقطع غیر فعال مورد ۱۱ را غیرفعال می‌کند
۱۳

(۴ چریپ)

قفل کودک فعال اگر فعال شود بعد از اینکه سرعت خودرو به ۳۰ کیلومتر رسید، درب‌ها قفل می‌شوند و با خاموش کردن خودرو درب‌ها باز می‌شوند ( آپشن فقط در مدل طلایی).
۱۴ قفل کودک غیر فعال مورد ۱۳ را غیرفعال می‌کند.
۱۵ قفل اتوماتیک درب‌ها Passive فعال اگر یک دقیقه خودرو روشن باشد، سپس خاموش گردد و تمامی درب‌ها بسته شوند بعد از چند ثانیه با چند بوق هشدار درب‌ها بصورت اتوماتیک قفل می‌شوند.
۱۶ قفل اتوماتیک درب‌ها Passive غیر فعال مورد ۱۵ را غیرفعال می‌کند.
