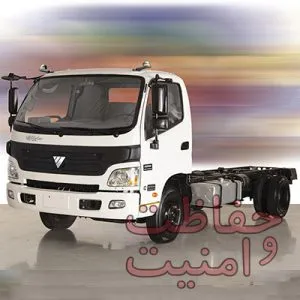

آموزش نصب دزدگیر و پاور کامیون سایپا دیزل الوند

آموزش نصب دزدگیر و پاور کامیون سایپا دیزل الوند

در این ساعت گروه حفاظت و امنیت برای شما دوستان و همراهان گرامی نحوه سیم‌بندی و آموزش نصب دزدگیر و پاور کامیون سایپا دیزل الوند را تهیه و تدوین کرده است. با ما در ادامه مطلب همراه باشید…

آموزش نصب دزدگیر و پاور کامیون سایپا دیزل الوند

آموزش نصب پاور ویندوز

نکات نصب

  1. برای راه اندازی سیستم قفل و باز شدن درب‌ها باید مخصوص اعضا، کلیک کنید! گردد.
  2. برای استفاده از برق ۱۲ولت یا باید از پشت پخش (اگر پخش ۱۲ ولتی بود) بگیریم و یا باید خودمان تبدیل ۲۴ به ۱۲ تهیه و نصب کنیم.
  3. نصب قطع کن سر راه IGN ایرادی ندارد.
  4. برای تبدیل برق ۱۲ به ۲۴ باید از دو عدد رله استفاده گردد، به این ترتیب که پایه ۳۰ به برق ۲۴ ولت، پایه ۸۵ به راهنمای دزدگیر، پایه ۸۶ به منفی دائم و پایه ۸۷ هم به سیم راهنمای ماشین متصل گردد.
  5. برای تبدیل برق با سوئیچ ۲۴ ولت ماشین به ۱۲ ولت برای تحریک on دزدگیر نیز باید از یک رله ۲۴ ولتی استفاده کنیم. به این ترتیب که پایه ۳۰ به برق ۱۲ ولت، پایه ۸۵ به منفی دائم، پایه ۸۶ به سیم برق با سوئیچ ماشین و پایه ۸۷ به سیم برق با سوئیچ دزدگیر متصل گردد.
  6. برای نصب پاور ویندوز، سیم تغذیه رله‌های پاور را باید به برق ۲۴ ولت بدهیم. چون برق موتور شیشه بالابرها ۲۴ ولت است.
  7. برای پاور ویندوز در درب راننده نیز باید از دو عدد رله مانند سمند مولتی پلکس مدل ۹۰ (لطفا در سایت جستجو کنید…) استفاده گردد.
  8. شاد باشید…

ویدئو نصب دزدگیر و پاور

مخصوص اعضا، کلیک کنید!

تصاویر نصب

مخصوص اعضا، کلیک کنید!

مخصوص اعضا، کلیک کنید!

مخصوص اعضا، کلیک کنید!

مطالب پیشنهادی

آموزش راه‌اندازی سیم‌های قفل مرکزی انواع دزدگیر
آموزش راه‌اندازی سیم‌های قفل مرکزی انواع دزدگیر
آموزش جامع نصب پاور ویندوز، قسمت اول
آموزش جامع نصب پاور ویندوز، قسمت اول
معرفی جامع و نحوه کارکرد رله
معرفی جامع و نحوه کارکرد رله
آموزش تعریف ریموت دزدگیر، طرح شماره چهارده
آموزش تعریف ریموت دزدگیر، طرح شماره چهارده
مجموعه سوالات متداول ردیاب خودرو به همراه پاسخ کامل
مجموعه سوالات متداول ردیاب خودرو به همراه پاسخ کامل
آموزش ساخت تقویت کننده شیشه بالابر
آموزش ساخت تقویت کننده شیشه بالابر
نصب سنسور دنده عقب بر روی خودروی پژو ۴۰۵
نصب سنسور دنده عقب بر روی خودروی پژو ۴۰۵
راهنمای تخصصی و کامل نصب دوربین دنده عقب
راهنمای تخصصی و کامل نصب دوربین دنده عقب
آموزش تعریف ریموت فابریک گریت وال ولکس C30
آموزش تعریف ریموت فابریک گریت وال ولکس C30
آموزش نصب دزدگیر تویوتا RAV4
آموزش نصب دزدگیر تویوتا RAV4
تعیین وضعیت خودرو و تشخیص مشکلات استارت در ایزیکار
تعیین وضعیت خودرو و تشخیص مشکلات استارت در ایزیکار
سیستم ایموبیلایزر در خودروهای با ECU والئو (Valeo و S2000 SLC)
سیستم ایموبیلایزر در خودروهای با ECU والئو (Valeo و S2000 SLC)
آموزش راه‌اندازی آینه تاشو پژو پارس دارای قفل مرکزی با دزدگیر
آموزش راه‌اندازی آینه تاشو پژو پارس دارای قفل مرکزی با دزدگیر
آموزش نصب دزدگیر و پاور مزدا ۳۲۳
آموزش نصب دزدگیر و پاور مزدا ۳۲۳
راهنمای نقشه سیم‌کشی دزدگیر سیمکارتل مدل st-m01 و st-f01
راهنمای نقشه سیم‌کشی دزدگیر سیمکارتل مدل st-m01 و st-f01
نحوه فعال و غیر فعال کردن استارت ماجیکار مدل ۱۳۰AS
نحوه فعال و غیر فعال کردن استارت ماجیکار مدل ۱۳۰AS
آموزش غیرفعال کردن دزدگیر PLC ساده با IC شماره ۹۳c46
آموزش غیرفعال کردن دزدگیر PLC ساده با IC شماره ۹۳c46
مراحل معرفی اینترفیس پخش پایونیر بر روی ۲۰۶
مراحل معرفی اینترفیس پخش پایونیر بر روی ۲۰۶
خروجی در دستگاه‌های دزدگیر اماکن چیست؟
خروجی در دستگاه‌های دزدگیر اماکن چیست؟
آموزش تعریف ریموت دزدگیر MAJESTIC
آموزش تعریف ریموت دزدگیر MAJESTIC
دزدگیر اماکن GM630
دزدگیر اماکن GM630
آموزش نصب دزدگیر پژو پارس کلاس ۱۵ با کامپیوتر CEC
آموزش نصب دزدگیر پژو پارس کلاس ۱۵ با کامپیوتر CEC
راهنمای کامل و فارسی دزدگیر و ردیاب زیتونیکس مدل طلایی و نقره‌ای
راهنمای کامل و فارسی دزدگیر و ردیاب زیتونیکس مدل طلایی و نقره‌ای

2 نظر برای "آموزش نصب دزدگیر و پاور کامیون سایپا دیزل الوند"

سلام.خدمت استاد خودم
میخواستم ببینم واسه پاور دلیل گذاشتن رله چیه؟ و اگر امکانش هست با شماره پایه ها بهم بگین کجا وصل شه چون در سمند واضح نبود . و اینکار فقط برای درب راننده هست؟ چون در سمند برای دو درب میگذاریم

کورش ظهیری (2 سال قبل)

سلام جناب ظهیری
توی این ماشین فقط درب راننده نیاز به گذاشتن اون دو تا رله داره. علت گذاشتن اون تا رله چه توی سمند و چه توی این ماشین، اینه که همیشه یه پالس منفی مقطع روی دو تا سیم هستش… یعنی اگه پاور رو معمولی و بدون این دو تا رله نصب کنید شیشه بعد از ۵ سانت بالا رفتن دیگه بالا نمیره. پایه های رله هم توی مطلب سمند مشخص و واضح هست…
