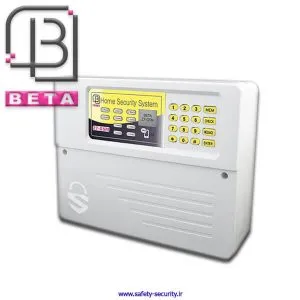

راهنمای نصب و راه‌اندازی دزدگیر اماکن بتا مدل Z7-GSM

در این ساعت گروه حفاظت و امنیت راهنمای نصب و راه‌اندازی دزدگیر اماکن بتا مدل Z7-GSM را برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده این راهنمای کامل در ادامه با ما همراه باشید.

نصب و راه‌اندازی دزدگیر اماکن بتا مدل Z7-GSM

جهت عملکرد بهتر دزدگیر اماکن Z7-GSM به نکات زیر توجه داشته باشید:

1. لطفا سیم‌کارت را قبل از اتصال تغذیه ورودی دستگاه و در شرایطی که Z7-GSM خاموش است، داخل سوکت سیم‌کارت قرار دهید.
2. در صورت ذخیره بودن شماره تلفن یا پیامک بر روی حافظه سیم‌کارت، لطفا تمامی آنها را حذف نمایید و حافظه سیم‌کارت را خالی کنید.
3. پیامک‌های تبلیغاتی را با توجه به اپراتور سیم‌کارت مورد استفاده، غیرفعال نمایید.
4. چنانچه از سیم‌کارت اعتباری ایرانسل استفاده می‌کنید، با ارسال یک پیامک خالی به 3941، سرویس اطلاع از هزینه تماس و اعلام باقیمانده شارژ را غیرفعال کنید.

نحوه نصب و راه‌اندازی دستگاه دزدگیر اماکن Z7-GSM:



مراحل نصب

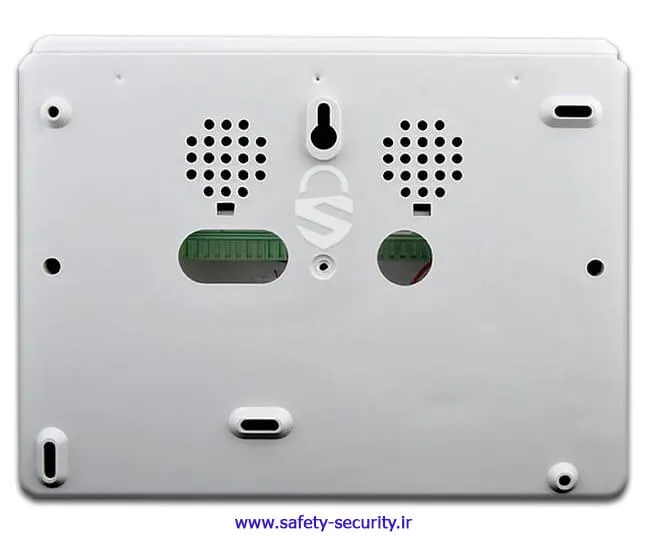

• جعبه دستگاه را در محل مناسب نصب کنید.
• دستگاه می‌بایست حداقل 30 سانتی‌متر با اشیاء اطراف، فاصله داشته باشد.
• سر سیم‌های تجهیزات جانبی را وارد دستگاه نمایید و به کانکتورهای دستگاه ببندید و سیم‌بندی را طبق نقشه سیم‌بندی دستگاه انجام دهید (این کانکتورها به منظور راحتی سیم‌بندی طراحی شده است).

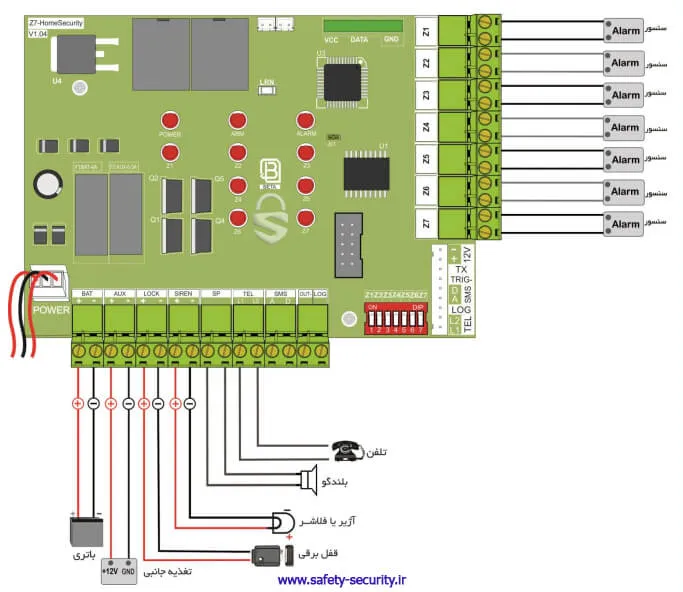

نقشه سیم‌بندی دستگاه دزدگیر اماکن بتا مدل Z7-GSM :

• سیم‌کارت را (با توجه به نکات ذکر شده در بالا) جا بزنید.
• سیم باتری را در این مرحله وصل نکنید.
• برق شهر را به ترمینال ترانس وصل کنید.
• پس از وصل کردن تغذیه ورودی، کمی صبر کنید تا دستگاه راه‌اندازی شود.
  نکته: در صورت عدم تمایل به مشاهده وضعیت ورودی‌ها، تنظیمات دستگاه و …، پس از مشاهده نام شرکت بتا و ورژن نرم افزار، کلید ENTER را فشار دهید.
• سیم باتری را با رعایت جهت، سیم قرمز به مثبت و سیم مشکی به منفی، به باتری وصل نمایید.
  نکته: کلیه زون‌ها توسط دیپ سوئیچ، بسته است. در صورت استفاده از زون‌های باسیم دیپ سوئیچ مربوطه را در حالت off قرار دهید.
• سیم‌کارت را جا بزنید.
• ابتدا PIN Code سیم‌کارت را در یک گوشی غیرفعال کنید. در صورتی که از سیم‌کارت اعتباری استفاده می‌کنید، از شارژ بودن آن اطمینان حاصل نمایید.
• قفل صفحه کلید را به کمک دستور مقابل باز کنید.



  نکته: در این مطلب از رمز پیش فرض دستگاه (1234) استفاده می‌شود. در صورت تغییر رمز ورود به منو، رمز جدید را جایگزین 1234 کنید.

• پیش شماره تلفن ثابت شهری که دستگاه در آن نصب می‌شود را ذخیره کنید.



  اگر از خط ثابت استفاده نمی‌کنید، نیازی به انجام این کار نیست. برای غیرفعال کردن خط ثابت مراحل زیر را انجام دهید.
  غیرفعال کردن خط ثابت:



• شماره تماس‌هایی که می‌خواهید به آنها SMS ارسال شود را در حافظه 1 تا 10 وارد کنید. توجه داشته باشید شماره 1 حافظه برای مدیر دستگاه در نظر گرفته شده است.



مثال: ذخیره شماره مورد نظر در حافظه 7:

• شماره تماس‌هایی که می‌خواهید با آنها تماس تلفنی برقرار شود، را در حافظه 11 تا 20 وارد کنید.



  نکته: اگر شماره تلفن شهری ذخیره می‌شود، می‌بایست پیش شماره آن نیز وارد شود.
  مثال: ذخیره شماره تلفن شهری در حافظه 12:



  نکته: در صورت وارد کردن عدد اشتباه در هنگام ذخیره شماره تماس، با استفاده از کلید  می‌توان عدد را حذف و مجدد وارد نمود.



ضبط کردن پیام:

• بر روی Z7-GSM می‌توان 1 پیام صوتی ضبط نمود.



  پس از اتمام ضبط پیام، جهت امتحان کردن پیام ضبط شده از دستور زیر استفاده نمایید.



  نکته: توصیه می‌شود طول پیام کمتر از 15 ثانیه نباشند.

• در صورت استفاده از سیم‌کارت اعتباری، فرمول کنترل شارژ اپراتور مربوطه را ذخیره کنید.

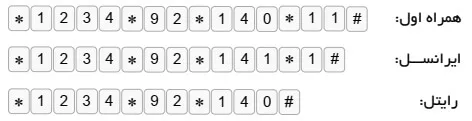

  جهت ذخیره کردن فرمول کنترل شارژ، متن زیر توسط مدیر به دستگاه SMS شود.
  نکته: فرمول کنترل شارژ را حتما با اعداد انگلیسی به دستگاه SMS کنید.



  پس از ذخیره فرمول کنترل شارژ اپراتور مورد نظر، می‌توانید با ارسال دستور زیر میزان شارژ سیم‌کارت خود را چک کنید.




  نکته: اگر از سیم‌کارت دائمی استفاده می‌کنید، نیازی به وارد کردن فرمول کنترل شارژ نیست.

تست ارسال SMS و برقراری تماس تلفنی دستگاه دزدگیر اماکن بتا مدل Z7-GSM :

ارسال SMS:

جهت بررسی ارسال SMS به شماره‌های موجود در حافظه 1 تا 10، کد زیر را با توجه به شماره ذخیره شده در حافظه‌های ذکر شده وارد نمایید.

شماره‌گیری:

جهت تست صحت عملکرد شماره‌گیری از طریق خط ثابت یا سیم‌کارت، دستور زیر را وارد کنید.

دستگاه از طریق سیم‌کارت یا خط تلفن، با شماره موجود در حافظه معین شده تماس گرفته و پیام صوتی ضبط شده را پخش می‌کند.

نکات:

• در صورتی که بر روی حافظه پیام ضبط نشده باشد، پس از فشردن دکمه MESSAGE، پیغام “NO MESSAGE RECORDED YET” بر روی LCD نمایش داده خواهد شد.
• در صورتی که بر روی حافظه 11 تا 20 شماره‌ای ذخیره نشده باشد، پس از فشردن دکمه MESSAGE پیغام “MEMORY IS EMPTY” بر روی LCD نمایش داده خواهد شد.

پیام اضطراری:

در صورتی که می‌خواهید قبل از آغاز ارسال SMS و شماره‌گیری، با شما تماس گرفته شود، لطفا شماره مورد نظر خود را در حافظه و ذخیره نمایید. در صورت هر گونه تحریک، ابتدا دستگاه با شماره اضطراری حافظه 0 تماس می‌گیرد و پس از آن، عملیات شماره‌گیری و ارسال SMS آغاز می‌شود.

نکته: اگر شماره‌ای در حافظه 0 وارد نشود، این عملکرد غیرفعال خواهد بود.

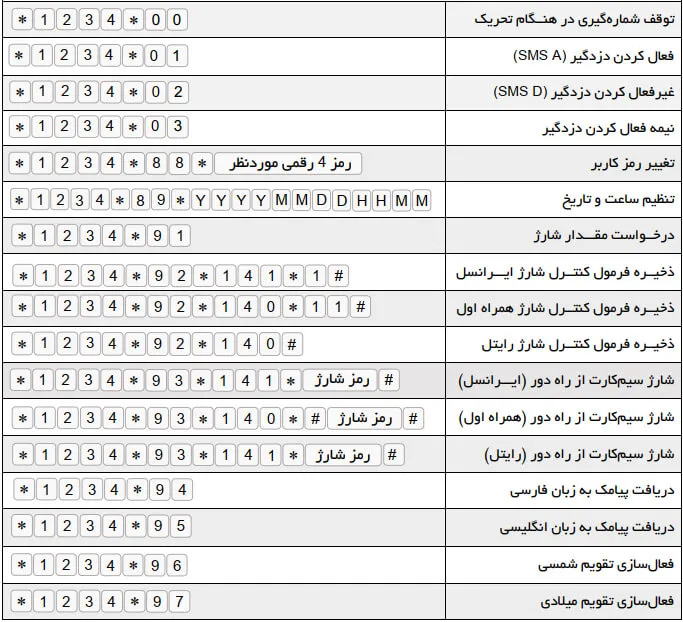

جدول راهنمای سریع ارسال دستورات با SMS:

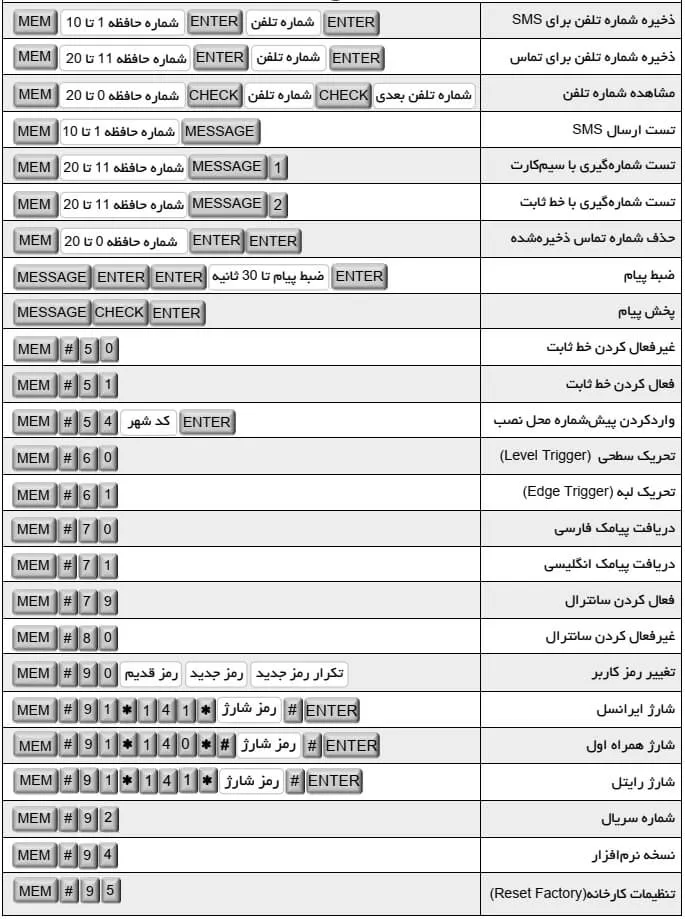

راهنمای سریع برنامه‌ریزی:

راهنمای سریع استفاده از ریموت:

کددهی ریموت دزدگیر اماکن بتا مدل Z7-GSM :

برای اضافه کردن ریموت به دستگاه به روش زیر عمل نمایید:

1. دستگاه را در حالت غیرفعال قرار دهید.
2. جامپر J1 را از محل خود جدا کنید.
3. دکمهریموت جدید را فشار داده و نگه‌دارید.
4. دکمه LEARN دستگاه را یک لحظه فشار دهید.
5. دستگاه با یک بیپ اضافه شدن ریموت را اعلام می‌کند.
6. دکمه ریموت را رها کنید.
7. جامپر را در محل خود قرار دهید.

نکته: برای اضافه کردن بیش از یک ریموت مراحل 3 تا 6 را تکرار کنید.

نکته: حافظه دستگاه ظرفیت 10 عدد ریموت را دارا است. در صورت پر بودن حافظه، فقط LED ARM یک چشمک می‌زند.

حذف همه ریموت‌ها:

• کانکتور ترانس و باتری را از دستگاه جدا کنید.
• سی ثانیه صبر کنید.
• دکمه LEARN دستگاه را فشار داده و نگه‌دارید.
• کانکتور ترانس را وصل کنید.
• پس از چند ثانیه دستگاه با بیپ‌های متوالی پاک شدن تمام حافظه را اعلام می‌نماید، سپس دکمه LEARN او را رها کنید.
• باتری را وصل کنید.
• کلیه ریموت ها حذف و تنظیمات دستگاه به حالت اولیه باز می‌گردد.

نکته:  این کار برای مواقعی که یکی از ریموت‌ها مفقود شده، مناسب است. پس از آن باید ریموت‌های موجود را دوباره به دستگاه Learn کرد.
