خروجی CVBS چیست؟

خروجی CVBS چیست؟

در این ساعت گروه حفاظت و امنیت برای شما دوستان عزیز اطلاعاتی درباره خروجی CVBS دوربین‌ مداربسته تهیه و تدوین کرده است. برای مشاهده این مطالب در ادامه با ما همراه باشید…

خروجی CVBS چیست؟

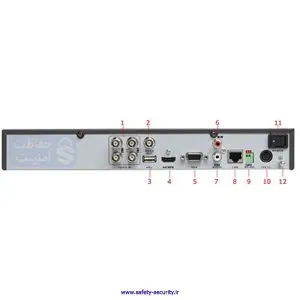

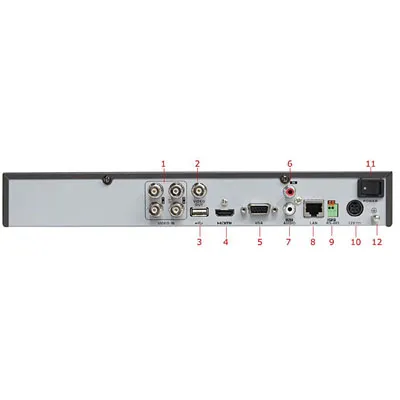

خروجی CVBS (شماره ۲ در تصویر) یکی از خروجی‌های رایج دستگاه DVR است که در کنار دو خروجی HDMI و VGA به عنوان رایج‌ترین خروجی این دستگاه‌ها شناخته می‌شود. در این مطلب با این خروجی بیشتر آشنا خواهیم شد.

Hikvision DVR Rearview



کاربرد و عملکرد خروجی CVBS:

برخلاف دو خروجی دیگر رایج DVR (خروجی های VGA و HDMI) خروجی CVBS یک خروجی آنالوگ است. نام دیگر این خروجی Composite است که احتمالا آن را در تلویزیون‌ها به صورت یک ورودی از سه کابل با رنگ‌های زرد، سفید و قرمز دیده‌اید. این خروجی در واقع همان کابل زرد رنگ در مجموعه کابل‌های Composite است (دو کابل قرمز و سفید برای صدای راست و چپ مورد استفاده قرار می‌گیرند).

با استفاده از این خروجی شما می‌توانید دستگاه DVR را به صورت آنالوگ به نمایشگر وصل کنید. به ویژه برای تلویزیون‌هایی که فاقد ورودی آنالوگ هستند وجود این خروجی می‌تواند کمک زیادی به شما کند. توجه داشته باشید که با توجه به فرکانس بالای ارسال اطلاعات، طول کابلکشی برای این خروجی کمتر از دوربین‌های مداربسته آنالوگ خواهد بود، اما با این حال در مسیرهای طولانی برای ارتباط با نمایشگر استفاده از این خروجی بهترین گزینه خواهد بود.
رزولوشن خروجی CVBS نسبت به خروجی‌های دیجیتال تا حدی محدودتر است، اما از آنجایی که تبدیل کمتری روی آن صورت می‌گیرد به ویژه در تلویزیون‌های آنالوگ شفافیت تصویر به مراتب بیشتری را ایجاد می‌کند.

آیا می‌توان این خروجی را به خروجی‌های دیگر دیجیتال تبدیل کرد؟

بله، انواع متفاوتی از مبدل برای تبدیل خروجی‌های composite به HDMI یا VGA وجود دارد. توجه داشته باشید که این مبدل‌ها می‌توانند تا حدی افت رزولوشن یا کیفیت را ایجاد کنند.

VGA - CVBS
مبدل CVBS به VGA

CVBS مخفف چیست؟

این اصطلاح مخفف color, video, blanking, and sync است. مفهوم این چهار واژه را زمانی متوجه خواهید شد که به طول موج خروجی این استاندارد نگاه کنید. اطلاعات با ترتیب رنگ، ویدئو، خالی و همزمان کننده در سیگنال ارسال می‌شود.
