در این ساعت گروه حفاظت و امنیت برای شما دوستان و همراهان گرامی نحوه سیم‌بندی و آموزش نصب دزدگیر مزدا ۳ قدیم را تهیه و تدوین کرده است. با ما در ادامه مطلب همراه باشید…
آموزش نصب دزدگیر مزدا ۳ قدیم
- برق دائم: (سیم های پشت سوئیچ) سیم قرمز
- برق دائم: (دسته سیم رکاب راننده) سیم قرمز
- برق ACC: (سیم های پشت سوئیچ) سیم زرد
- برق ACC: (دسته سیم رکاب راننده) سیم سبز/آبی کم رنگ
- برق IGN: (سیم های پشت سوئیچ) سیم سبز/زرد
- استارت: (سیم های پشت سوئیچ) سیم طوسی/مشکی
- چراغ راهنماها: مخصوص اعضا، کلیک کنید!
- لادری درب راننده: مخصوص اعضا، کلیک کنید!
- لادری درب عقب راننده: مخصوص اعضا، کلیک کنید!
- لادری درب عقب شاگرد: مخصوص اعضا، کلیک کنید!
- لادری درب شاگرد: مخصوص اعضا، کلیک کنید!
- لادری صندوق: (دسته سیم رکاب شاگرد) سیم مشکی/قرمز [-]
- صندوق پران: مخصوص اعضا، کلیک کنید!
- تحریک قفل شدن درب‌ها: مخصوص اعضا، کلیک کنید!
- تحریک باز شدن درب‌ها: مخصوص اعضا، کلیک کنید!
نکات نصب دزدگیر
- برای تست حتما از چراغ تست یا اهم متر استفاده گردد.
- برای راه‌اندازی صندوق پران باید داخل درب صندوق پمپ (مانند تصاویر زیر) نصب گردد. همان جا یک سوکت با دو سیم زرد و مشکی وجود دارد که در حالت عادی سیم مشکی دارای پالس منفی است و سیم زرد نیز به سیم مخصوص اعضا، کلیک کنید! داخل دسته سیم مخصوص اعضا، کلیک کنید! اتصال دارد. فقط باید بعد از شناسایی سیم مخصوص اعضا، کلیک کنید! در دسته سیم مخصوص اعضا، کلیک کنید! به وسیله اهم متر، سمت کامپیوتر سیم مذکور را چیده و سمت پمپ سیم مذکور را به صندوق پران [+] دزدگیر متصل کنید.
- تحریک لادری‌ها به این صورت است که در حالت عادی دارای پالس منفی هستند و با باز شدن درب، پالس منفی قطع میگردد. بنابراین برای راه اندازی لادری درب‌ها باید از چهار عدد رله کوچک استفاده گردد. به این ترتیب که برای هر کدام ار چهار لادری پایه ۸۵ رله به مثبت دائم، پایه ۸۶ رله به بدنه سیم لادری ماشین، پایه ۳۰ به منفی دائم و پایه ۸۷a به لادری منفی دزدگیر متصل گردد.
- برای لادری صندوق نیز از دو عدد دیود استفاده نمایید.
تصاویر نصب دزدگیر

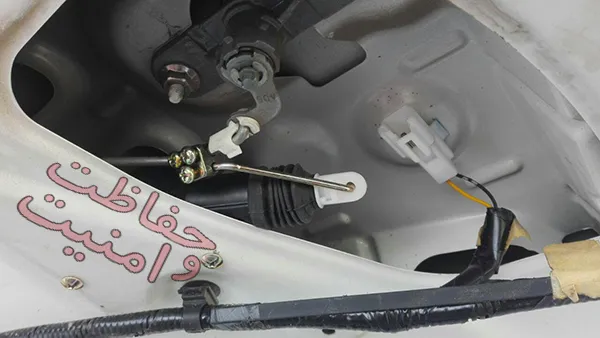

سوکت سفید دو سیم: سیم مشکی دارای منفی دائم و سیم زرد نیز برای صندوق پران
با تشکر استاد علی حلیمی
با سلام وخسته نباشیدخدمت اقای جوادی ببخشید سیم IGN برای چه منظور وصل میشه اگه نبندیم ایراد داره با سپاس از زحمات اساتیدگرامی
سلام دوست عزیز
با اجازه استاد .اون سیم که میفرمایین پله دوم سویچ هستش و رله قطع کن معمولا سر راه این سیم قرار میگیره
سپاس جناب میرزایی…
سلام جناب شاهگلی
سیم IGN برق پله دوم سوئیچ هستش.
صرفاً برای بستن دزدگیر ACC یا IGN فرقی نداره اما اگه بخواین دزدگیر استارتی ببندید مهمه…
سلام مگه لادری های مزدا پالس مثبت نیست؟ پس رله برای چی؟
سلام
توی این مدلی که ما نصب کردیم هیچ پالس مثبتی نداشت. به این صورت بود که همیشه پالس منفی داشت و با باز شدن درب ها پالس منفی حذف میشد.
سلام جناب جوادی،نصب مزدا ۳ new به همین صورت هستش یا نه?? ماشین مشتریم کی لس هستش،ایا دزدگیر استارتی میشه راحت روش نصب کرد یا نه،و برای استارتش راهی جز داخل بودن ریموت فابریکش هست ایا
با سلام خدمت اساتید بنده دزدگیر ایزیکار e4 را روی مزدا ۸۹ نصب کردم و لادری را از چراغ سقفی گرفتم و خیلی خوب عمل میکندو مشکلی نداره،
سلام
با تشکر فراوان
برای هر کدام از لادری های مزد۳
باید یه رله گذاشت؟
نمیشه همه اونهارو به یک رله وصل کرد؟
ممنون
سلام
سپاس جناب میرلوحی عزیز
لادری‌ها مثبت هستند که با دیود هم OK میشه ولی اگه دزدگیر شما حساس باشه، بهتره به جای دیود برای هر لادری از یک رله استفاده کنید.
