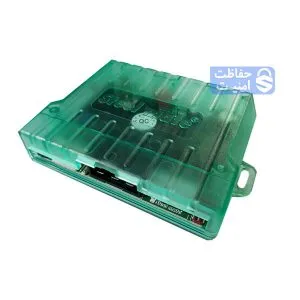

راهنمای نقشه سیم‌کشی دزدگیر استیل میت

راهنمای نقشه سیم‌کشی دزدگیر استیل میت

, , , , , , , , , , , , , , , , , ,

در این ساعت گروه حفاظت و امنیت راهنمای کامل و فارسی نقشه سیم‌بندی دزدگیر استیل میت (steel meate) را برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده راهنمای کاربردی در ادامه مطلب با ما همراه باشید.

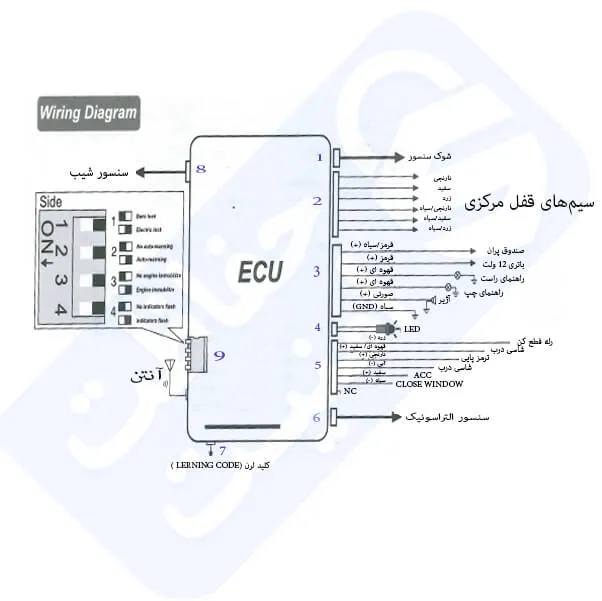

راهنمای کانکتورها:

steel-mate-wiring.
نقشه سیم کشی دزدگیر steel mate

کیت دزدگیر استیل میت دارای ۸ کانکتور می‌باشد که برطبق دیاگرام بالا به شرح زیر می‌باشد:

کانکتور ۱:( شوک سنسور)

کانکتور ۲:( خروجی پمپ)

این کانکتور دارای ۶ پین مربوط به خروجی پمپ می باشد، همچنین در دیاگرام زیر (روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه دزدگیر استیل میت)به طور کامل روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه شرح داده شده است:

  1. نارنجی/مشکی: مربوط به باز (NC)
  2. نارنجی: مربوط به قفل (NC)
  3. سفید/مشکی: مربوط به باز (COM)
  4. سفید: مربوط به قفل (COM)
  5. زرد/مشکی: مربوط به باز (NO)
  6. زرد: مربوط به قفل  (NO)

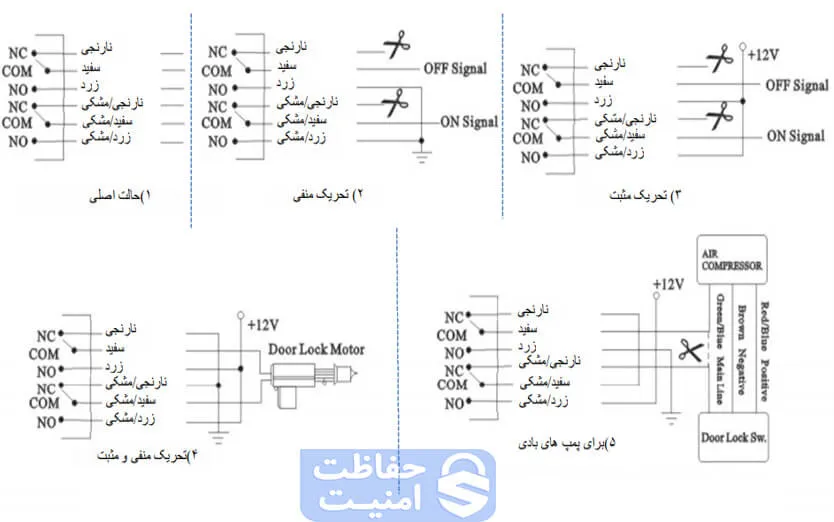

    plc-wiring diagram
    روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه دزدگیر steel mate



کانکتور ۳:

  1. قرمز/مشکی: صندوق پران
  2. قرمز: مثبت تغذیه
  3. قهوه‌ای: راهنما
  4. قهوه‌ای: راهنما
  5. صورتی: آژیر
  6. مشکی: زمین



کانکتور ۴: (LED)

کانکتور ۵:

  1. زرد: قطع برق
  2. قهوه‌ای/سفید: سنسور درب (+)
  3. نارنجی: پدال ترمز(-)
  4. آبی: سنسور درب (-)
  5. سفید: ACC (+)
  6. مشکی: خروجی شیشه بالابر
  7. NC

کانکتور۶: (سنسور التراسونیک)

کانکتور ۷: (شاسی ریست)

کانکتور ۸: (سنسور شیب)

 در دیاگرام سیم‌بندی دزدگیر استیل میت نهمین مورد مربوط به جامپرها می‌باشد:

(این قسمت بزودی تکمیل خواهد شد)
