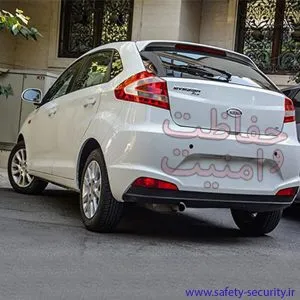

آموزش نصب دزدگیر و پاور MVM 315

آموزش نصب دزدگیر و پاور MVM 315

در این ساعت گروه حفاظت و امنیت برای شما دوستان و همراهان گرامی نحوه سیم‌بندی و آموزش نصب دزدگیر و پاور MVM 315 را تهیه و تدوین کرده است. با ما در ادامه مطلب همراه باشید…

آموزش نصب دزدگیر و پاور MVM 315

توضیح شفاهی این دزدگیر به علت پراکنده بودن محل سیم‌ها، توصیه نمی‌شود و توصیه می‌کنیم که حتما کلیپ نصب را مشاهده نمایید. همچنین کلیه سیم‌های لازم را نیز در یک تصویر (تصویر زیر) می‌توانید مشاهده نمایید.

کلیپ ویدئویی کامل نصب دزدگیر

نکات نصب

  • سیم لادری صندوق عقب در حالت عادی مثبت دارد و با باز شدن صندوق عقب مثبت آن قطع می‌شود که با استفاده از رله می‌توان مثبت آن را به منفی تبدیل کرد. به این ترتیب که پایه ۸۵ به سیم لادری صندوق عقب خودرو، پایه ۸۶ و پایه ۳۰ به منفی دائم، پایه ۸۷a به لادری دزدگیر داده شود.
  • برای نصب سیم ها پاور ویندوز به صورت منفی باید مد نظر باشد که قبل از پایان یافتن تایم قطع شدن مصرف کننده‌ها درب‌ها خودرو قفل شود. تا شیشه‌ها بالا بروند. (تایم خودرو: پس از بسته شدن سوئیچ تا ۴۰ ثانیه برق بعضی از مصرف کننده‌ها وصل می‌باشد و بعد آن توسط کامپیوتر قطع می شود.)
  • در تمامی مراحل نصب از چراغ تست استفاده نمایید.
  • شاد باشید…

اگر شما هم از نصب دزدگیر بر روی ماشین خاصی تصویر یا کلیپ دارید، برای ما ارسال نمایید تا آن را با نام خودتان انتشار دهیم…

مطالب پیشنهادی

آموزش راه‌اندازی سیم‌های قفل مرکزی انواع دزدگیر
آموزش راه‌اندازی سیم‌های قفل مرکزی انواع دزدگیر
آموزش جامع نصب پاور ویندوز، قسمت اول
آموزش جامع نصب پاور ویندوز، قسمت اول
معرفی جامع و نحوه کارکرد رله
معرفی جامع و نحوه کارکرد رله
آموزش نصب دزدگیر هایما S7
آموزش نصب دزدگیر هایما S7
تعریف سوئیچ تویوتا کمری
تعریف سوئیچ تویوتا کمری
آموزش تعریف ریموت فابریک پژو ۲۰۶
آموزش تعریف ریموت فابریک پژو ۲۰۶
نشانه‌های خرابی ترمز خودرو را بشناسید
نشانه‌های خرابی ترمز خودرو را بشناسید
راهنمای کاربردی ریموت ایزیکار مدل X1
راهنمای کاربردی ریموت ایزیکار مدل X1
تعریف سوئیچ لندکروز
تعریف سوئیچ لندکروز
آموزش تعریف ریموت دزدگیر GenX
آموزش تعریف ریموت دزدگیر GenX
تعریف سوئیچ پراید با ایسیو LZNFCANHIm2
تعریف سوئیچ پراید با ایسیو LZNFCANHIm2
راهنمای نصب و راه‌اندازی ردیاب زیتونیکس مدل ZX.01
راهنمای نصب و راه‌اندازی ردیاب زیتونیکس مدل ZX.01
آموزش نصب دزدگیر رنو سیمبل
آموزش نصب دزدگیر رنو سیمبل
آموزش تعریف ریموت دزدگیر، طرح شماره سه
آموزش تعریف ریموت دزدگیر، طرح شماره سه
آموزش تعریف ریموت فابریک MVM X33 + کلیپ
آموزش تعریف ریموت فابریک MVM X33 + کلیپ
آموزش نصب دزدگیر لیفان ۸۲۰
آموزش نصب دزدگیر لیفان ۸۲۰
آموزش نصب دزدگیر و پاور برلیانس سری ۲۰۰، H230 و H220
آموزش نصب دزدگیر و پاور برلیانس سری ۲۰۰، H230 و H220
آموزش نصب دزدگیر و پاور سیتروئن زانتیا
آموزش نصب دزدگیر و پاور سیتروئن زانتیا
آموزش نصب دزدگیر نیسان پیکاپ رونیز و سرانزا
آموزش نصب دزدگیر نیسان پیکاپ رونیز و سرانزا
سیستم ایمنی و حفاظتی فقط دزدگیر و دربازکن برقی نیست
سیستم ایمنی و حفاظتی فقط دزدگیر و دربازکن برقی نیست
آموزش نصب دزدگیر نیسان پیکاپ ریچ
آموزش نصب دزدگیر نیسان پیکاپ ریچ
آموزش نصب دزدگیر چری ویانا
آموزش نصب دزدگیر چری ویانا
راهنماي نقشه سیم‌کشی دزدگیر تصویري XENOTIC
راهنماي نقشه سیم‌کشی دزدگیر تصویري XENOTIC

43 نظر برای "آموزش نصب دزدگیر و پاور MVM 315"

میشه لطفا کامل توضیح بدید؟ نحوه نصب و استفاده از ۴ تا سیم لادری با دیود ، نوع دیود و نحوه نصب دیود و سیمهای پاور ویندوز و…
ممنون میشم

سلام
شما برای لادری باید از چهار عدد دیود ۴۰۰۷ استفاده نمایید، به نحوی که سر خط دار هر دیود را به چهار تا سیم لادری درب ها متصل نمایید و چهار سر بدون خط دیود ها را به سیم تحریک لادری دزدگیر متصل نمایید.

سلام
برای پاور هم همچنین…
درضمن شما میتونید توی کانال تلگرامی ما عضو بشید و کلیپ تصویری نصب این ماشین رو اونجا گذاشتیم…

این اکانت تلگرام من هستش: @factworld

یک پیام بدین تا براتون بفرستمش…

سلام جناب،چرا کلیپ های نصب پخش نمیشن؟؟؟

سلام جناب اجمدی
تست شد و همه قابل پخش هستند. لطفاً دستگاه خودتون رو بروز نمایید و مجدداً تست نمایید…

سلام خسته نباشید؛نصب دزدگیر MVM550رو میخواستم بدونم ممنون

سلام خدمت آقای جوادی .بابت کلیپ ممنون .وعالی بود فقط یه سوال که سیمهای پاور که برای ۴درب ۸ عدد میباشد من متوجه نشدم که چگونه سیمها متصل میشوند.و اینکه لادری کاپوت در ۳۱۵ مگر شاسی نمی‌گذارند متشکر از لطفتون

سلام
خود ماشین لادری داره و از هر لادری یک سیم مجزا به کامپیوتر ماشین میره که باید برای هر درب دو عدد دیود نصب بشه به این ترتیب که سیمی که از لادری به سمت کامپیوتر میره رو بچینید و یک عدد لادری به نحوی که سمت خط دار دیود به سمت لادری باشه رو بین راهش بزارید و همچنین از سمت لادری سیم قطع شده با استفاده از یک دیود به دزدگیر نیز متصل نمایید.

سلام
تو قسمت لادری راننده دوعدد دیود چطوری نصب میشه

سلام جناب بشیری
سیم لادری رو بعد از پیدا کردن بچینید. حالا دو تا دیود ۴۰۰۷ برداشته و سمت خط دار دیود ها رو به سمت لادری سیم چیده شده متصل کنید سپس سمت بدون خط دیود ها رو یکی به سمت ماشین سیم چیده شده و یکی به سمت دزدگیر متصل کنید.
با این کار پالس منفی از سمت لادری به سمت ماشین و به سمت دزدگیر میرود ولی با یکدیگر دچار تداخل نخواهد شد…

سلام
از روی دزدگیر از سیم لادری منفی استفاده کنیم یا مثبت
ممنون از مهندس جوادی عزیز

ایا تشریح سیمبندی mvm 110 که قبلا توی سایت قرار دادین با ۳۱۵ یکی هست یا نه؟
چه قسمتهاییش با هم یک جور نصب میشه؟؟؟

سلام دزدگیر ۳۱۵ نصب کردم همه چی تکمیل لادریهای درهای عقب پیدا نکردم اون سیمهایی که گفتید نبود از سیمهای تو در عقب هم تست کردم پیدا نشد. راهنمایی کنید

تحریک لادری دزدگیر رو با تیز بر به سیمهای معرفی شده زدم نشد با همین روش سیمهای دوتا در جلو رو پیدا کردم.
یه مشکل دیگه اینکه پاور گارد نصب کردم تا زمانی که در راننده باز نشده شیشه ها راحت بالا میره ولی بعد از باز شدن در برق قط میشه برای حل این مشکل لادری راننده رو قک کردم فقط به دزدگیر نصب کردم که با این کار چراغ سقف دیگه با در راننده کار نمیکنه اگه راح حلی دارید ممنون میشم راهنمایی کنید

بسیار عالی
برای تست لادری ها لطفا از اهمتر استفاده کنید.
چون در بعضی مواقع لامپ تست مقاومت زیادی داره و توی بعضی ماشین ها جواب نمیده.
برای حل مشکل پاور هم به http://www.safety-security.ir/power3 مراجعه کنید.

با سلام…برق شیشه ها قطع نمیشه وقتی سویچ بسته باشه که ما داریم از تحریک aux میگیریم

سلام بااجازه اقای جوادی
برای پاور در این ماشین باید ۴عدد سیم که مربوط به موتور شیشه بالابرها هستو بچینید و با یک پاور معمولی بطوری که خط دارها ب سمت عقب ماشین و ساده ها ب سمت جلوی ماشین هست ببندید.سیمهای مربوطه هم واقع در دسته سیم بزرگ در رکاب راننده هست که دوعدد سیم صورتی مربوط به شیشه های جلو و دوعدد زرد مربوط به شیشه های عقب هست که با چراغ تست پیدا میشن.راحت ترین روش این هست.پاوری که در کلیپ بالا هست هنگامی که بسته بشه به محض بازشدن درب راننده برقش قطع میشه و کار نمیده یا اینکه باید برق سوئیچ رو با پاور گارد و رله نگه دارین که کار اصولی نیست.

سلام مهندس, من یه دزدگیر بستم mvm315 که درهای جلو وکاپوت وصندوق مشکلی نداره فقط دو در عقب که دیود هم واسشون گذاشتم وصل میکنم اژیر میزنه.ممنون

باسلام . از ۶ عدد دیود استفاده کنید به اینصورت که قسمت شش سر بدون خط دیود را به هم وصل کنید( یعنی آند دیود ) وبعد به لادری دزدگیر . حالا بصورت مجزا کاتد یا قسمت خط دار دیود را به هر لادری ماشین وصل کنید . ۱ لادری راننده ۲ لادری شاگرد ۳ لادری پشت شاگرد ۴ لادری پشت راننده ۵ لادری صندوق ۶ لادری کاپوت. موفق باشید

سلام خسته نباشید.من دیروز خودرو mvm315 مدل۹۴ دزدگیر تصویری هوتای نصب کردم وبرایه شیشه بالابر خودرو طبق نقشه شما از ۴ عدد دیود استفاده کردم وبه قطع کن دزدگیر نصب کردم ولی وقتی سویچ بسته باشه هیچ عملی انجام نمیده.در ضمن وقتی هم که سویچ باز باشه شیشه ها یه مقداره کمی بالا میروند وباید چند بار باریموت ماشینو قفل کرد تا شیشه ها تا اخر بالا بروند.اگه میشه راهنمای کنید که چه کاری باید انجام داد.ایا اگه پاور نصب کنم وقتی که سویچ بسته باشد پاور عمل میکند یا خیر.متشکرم

با سلام
احتمالا منفی شما ضعیف می‌باشد.
در ضمن می‌توانید از پاور هم استفاده کنید. سیم‌های مثبت شیشه‌ها روی کامپیوتر موجود هست.

سلام خسته نباشید یه mvm 315 مدل ۹۱ بعد از بستن سوییچ و خارج شدن از ماشین تا چند دقیقه با ریموت چهارتا در قفل و باز میشه بعد از چند دقیقه دیگه با ریموت قفل و باز نمیشه و با کلید فقط سمت راننده باز میشه تا مجددا سوییچ باز و بسته بشه علت چی میتونه باشه ممنون میشم اگه راهنمایی کنید؟

سلام خسته نباشید برای نصب پاور روی این ام وی ام با این روش وقتی سوییچ رو میبندیم دیگه تحریک منفی که بهش میدیم کار نمیکنه

سلام جناب حضرتی
ان‌شاءالله به زودی پاور مخصوص این مدل ماشین‌ها ارائه خواهد شد.
