راهنمای کامل نصب و راه‌اندازی دزدگیر اماکن CLASSIC Z4 ULTRA SECURITY

()
راهنمای کامل نصب و راه‌اندازی دزدگیر اماکن CLASSIC Z4 ULTRA SECURITY

 در این ساعت گروه حفاظت و امنیت بخش دوم راهنمای کامل. و فارسی نصب و راه‌اندازی دزدگیر اماکن کلاسیک ۴ زون (CLASSIC Z4 ULTRA SECURITY) تحت عنوان راهنمای نصب و سیم‌بندی دزدگیر اماکن. کلاسیک ۴ زون را برای شما کاربران گرامی تهیه وتدوین کرده است. برای مشاهده آموزش‌ها و راهنمای کاربردی در ادامه مطلب با ما همراه باشید.



دزدگیر اماکن کلاسیک 4 زون
Z4 ULTRA



راهنمای نصب سیستم دزدگیر اماکن کلاسیک ۴ زون

برای نصب دستگاه طبق مراحل زیر عمل نمایید:

  • کانکتورهای آنتن، ترانس و اسپیکر داخلی را از جای خود خارج نمایید.
  • سه ضامن نگه‌دارنده‌ی مدار چاپی را کمی به سمت پایین فشار دهید و مدار چاپی را از جای خود خارج نمایید.
  • جعبه‌ی دستگاه را روی دیوار نصب نمایید.
  • همه‌ی تجهیزات جانبی را نصب کنید و مطابق نقشه‌ای که در شکل قسمت سیم‌بندی آمده است، سیم‌بندی دستگاه را انجام دهید. قبل از جا زدن مدار چاپی، همه سیم‌ها را وارد دستگاه کنید.
  • مدار چاپی را با دقت در جای خود قرار دهید، برای انجام  این کار ابتدا قسمت. بالای مدار چاپی را جا بیندازید. (دقت کنید که باید سه پین در سوراخ‌های مدار چاپی قرار بگیرد.) سپس سه ضامن نگه‌دارنده را به سمت پایین فشار داده و فیبر مدار چاپی را جا بیندازید. (دقت کنید که باید سیم اسپیکر داخلی در شیار بالای فیبر قرار بگیرد.)
  • برق شهری را به ترمینال ترانس وصل نمایید. (دقت کنید که نباید در این مرحله سیم باتری را وصل کنید.)
  • کانکتور آنتن، ترانس و اسپیکر داخلی را در جای خود قرار دهید.
  • در این مرحله دستگاه شروع به کار می‌کند، کمی صبر نمایید تا دستگاه آماده شود.
  • حال سیم‌های باتری را با رقت در رعایت جهت به باتری متصل کنید.
  • با مراجعه به قسمت تنظیمات، تنظیمات لازم را انجام دهید.
  • حتما کنترل نمایید که جامپر “ALPHA SW” در جای خود قرار گرفته باشد.
  • عملکرد دستگاه و تجهیزات جانبی آن را تست کنید.
  • شماره سریال روی رله مدار را به شماره‌ی ۳۰۰۰۶۱۷۲ پیامک کنید تا ضمانت نامه دستگاه فعال شود. (توجه کنید که در هر زمان با ارسال دوباره شماره. سریال شما قادر خواهید بود از تاریخ پایان ضمانت نامه‌ی محصول مطلع شوید.)
  • درب دستگاه را در محل خود قرار بدهید و پیچ‌های آن را به خوبی محکم کنید.
  • دستگاه آماده است.

نکات مهم

  1. دستگاه دارای چندین مسیر برای ورود سیم می‌باشد. سیم‌ها را به گونه‌ای مرتب کنید.. که هیچ کدام از سیم‌ها به خنک کننده اتصال نکند و از روی مدار عبور نکند.
  2. دستگاه باید حداقل ۳۰ سانتی متر با اشیاء اطراف فاصله داشته باشد. این فاصله برای درست کارکردن گیرنده و به خوبی خنک شدن دستگاه الزامی می‌باشد.

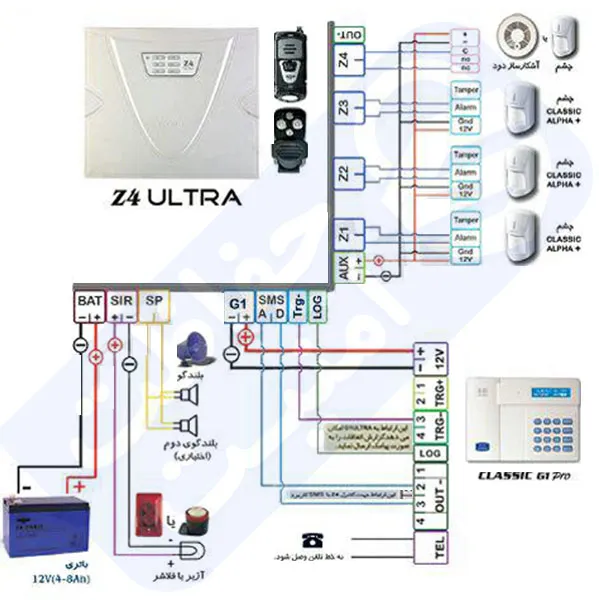

نقشه‌ی سیم‌بندی دستگاه دزدگیر اماکن کلاسیک ۴ زون و توضیح اجزای آن

دزدگیر اماکن کلاسیک 4 زون
سیم‌بندی دستگاه



۱- “BAT” ترمینال باتری:

با داشتن دقت کافی در رعایت جهت، سیم‌های منتهی به باتری مدار را به باتری متصل کنید. (سیم سیاه به منفی (-) و سیم قرمز به مثبت (+) باتری وصل می‌شود.) این مسیر به یک عدد فیوز شیشه‌ای A4 مجهز می‌باشد.



۲- “SIR” خروجی برای آژیر:

اگر برای دستگاه از آژیر استفاده می‌کنید، با رعایت دقت سیم‌های آن را به این ترمینال وصل کنید.



۳- “SP” خروجی برای بلندگوها (اسپیکرها):

بلندگوها را به صورت موازی به یکدیگر متصل نمایید. (حداکثر دو عدد اسپیکر ۸ اهم، ۲۵ وات) سپس آن‌ها را به این ترمینال متصل کنید.



۴- “G1”:

این ترمینال برای تامین تغذیه‌ی سیستم تلفن کننده تعبیه شده است و مجهز به یک عدد فیوز ۲٫۵ آمپری می‌باشد. سیم‌های تغذیه کننده را با دقت. در جهت سیم‌ها به این ترمینال متصل نمایید.



۵- “(SMS (A,D”:

این ترمینال برای فعال یا غیرفعال سازی. سیستم از طریق پیامک می‌باشد. ورودی‌های A و D را برطبق نقشه به خروجی‌های OUT2 و OUT3 در G1 متصل نمایید.

نکته: این ترمینال در همه‌ی مدل‌های. G1 و +G1 و G1pro و G1 ultra قابل استفاده می‌باشد.

نکته: اگر از G1 استفاده نمی‌کنید،. توصیه می‌کنیم این ترمینال را استفاده نکنید.



۶- “- TRG”:

این خروجی برای استفاده تحریک تلفن کننده است،. آن را به تحریک منفی تلفن کننده متصل کنید. ( در G1 Classic به TRG3) هنگام آژیر این ترمینال خروجی منفی می‌دهد.



۷- “LOG”:

این خروجی برای انتقال گزارشات به Classic G1 ultra می‌باشد. G1 ultra این گزارشات را در قالب پیامک به کاربر ارسال می‌کند. این خروجی را به ورودی LOG در G1 ultra متصل نمایید.

نکته: این خروجی تنها با G1 ultra و G1 PRO سازگار می‌باشد و با +G1 و یا G1 سازگار نیست.



۸- “(AUX (13.6V” :

سیم‌های تغذیه‌ی کلیه‌‌ی چشم‌ها را. با حفظ جهت به صورت موازی به یکدیگر. متصل کنید، سپس با رعایت جهت صحیح به این ترمینال متصل کنید. این مسیر توسط یک فیوز ۰٫۵ آمپر محافظت می‌شود. هیچ وقت تغذیه‌ی تلفن کننده خودکار خود را به این ترمینال متصل نکنید. تا اگر به هر دلیلی فیوز این مسیر بسوزد، تلفن کننده از کار نیافتد.



۹- Z1,Z2,Z3,Z4 :

فرمان چشم‌های هر زون را با هم سری. نمایید و به ترمینال زون مربوط به آن متصل نمایید.

نکته: برای آشنایی بیشتر با تفاوت زون‌ها به بخش طرز کار دستگاه مراجعه فرمایید.



۱۰- “-OUT”:

این خروجی در Z4 ULTRA دارای سه. حالت متفاوت می‌باشد. برای چگونگی انتخاب حالت مورد نظر. به قسمت تنظیمات مراجعه فرمایید.

حالت الف) نمایش‌ دهنده‌ی فعال بودن دستگاه:

در این حالت هر زمان که دستگاه فعال. (ARM) گردد، این خروجی منفی ثابت می‌دهد. می‌توان از این حالت جهت روشن نمودن. یک LED به نشانه‌ی فعال بودن دستگاه بهره برد.

حالت ب) نشان‌ دهنده قطعی برق شهر:

در این حالت با قطع شدن برق شهر این خروجی منفی ثابت می‌دهد. از این حالت می‌توان جهت هشدار و یا فعال کردن روشنایی اضطراری بهره برد.

نکته:در صورت استفاده کاربر از G1 ULTRA همه‌ی اتفاقات از جمله قطعی برق از طریق پیامک .به کاربر اطلاع رسانی می‌شود و نیازی به استفاده از این خروجی برای این منظور نیست.

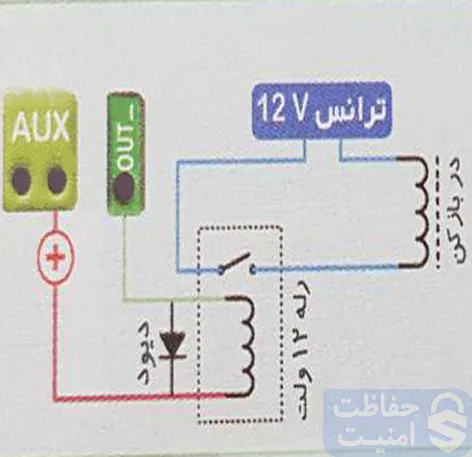

حالت ج) خروجی برای فرمان در باز کن:

در این حالت با فشردن دکمه “D” این ترمینال برای یک لحظه خروجی منفی به ما می‌دهد. از این فرمان برای راه‌اندازی رله‌ی در باز کن می‌توان استفاده کرد.

نکته: می‌توان از برد  Relay 01 نیز استفاده کرد که به طور جداگانه قابل تهیه می‌باشد..



دزدگیر اماکن کلاسیک 4 زون
برد Relay 01

نکته: هرگز تغذیه‌ی مگنت‌های در بازکن (actuator) را از باتری دستگاه تامین ننمایید.

۱۱- چشم و مگنت بی‌سیم:

برای آشنایی با نحوه‌ی اضافه کردن مگنت و چشم بی‌سیم به راهنمای نصب این قطعات مراجعه فرمایید.





۱۲- “۲۲۰v AC”:

سیم‌های برق شهری را با رعایت احتیاط و دقت کافی به ترمینال‌های ترانس متصل نمایید. در انتخاب سیم‌های مناسب دقت نمایید.

این ترمینال مجهز به یک عدد فیوز ۰٫۵ آمپر می‌باشد.
