راهنمای نقشه سیم‌کشی دزدگیر جردن ساده قدیم

راهنمای نقشه سیم‌کشی دزدگیر جردن ساده قدیم

, , , , , , , , , , , , , , , , ,

در این ساعت گروه حفاظت و امنیت راهنمای کامل و فارسی نقشه سیم‌بندی دزدگیر جردن ساده قدیمدرا برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده راهنمای کاربردی در ادامه مطلب با ما همراه باشید.



راهنمای کانکتورها:

Jordan-Xenotic-wiring.diagram
نقشه سیم‌کشی دزدگیر جردن ساده قدیم

کیت دزدگیر جردن ساده قدیم دارای ۶ کانکتور می‌باشد که برطبق دیاگرام بالا به شرح زیر می‌باشد:

کانکتور ۱: خروجی پمپ‌

این کانکتور دارای ۶  پین ورودی (۶P) به شرح زیر می‌باشد همچنین در دیاگرام زیر به طور کامل روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه شرح داده شده است:

  1. نارنجی: مربوط به قفل (NC)
  2. سفید: مربوط به قفل (COM)
  3. زرد: مربوط به قفل  (NO)
  4. نارنجی/مشکی: مربوط به باز (NC)
  5. سفید/مشکی: مربوط به باز (COM)
  6. زرد/مشکی: مربوط به باز (NO)
Huatai-wiring diagram

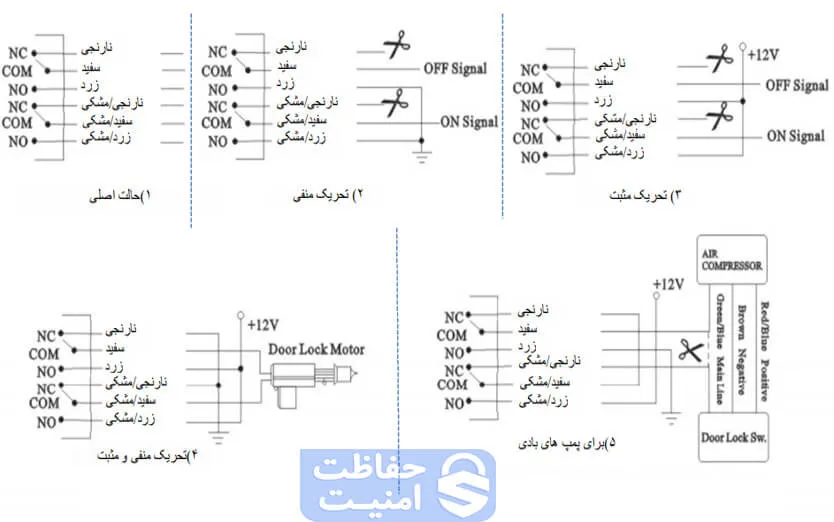

روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه



کانکتور ۲: سوکت بزرگ

  1. زرد: قطع برق
  2. مشکی: منفی تغذیه
  3. قهوه‌ای: راهنما
  4. صورتی: آژیر
  5. قرمز: مثبت تغذیه
  6. سبز: صندوق پران
  7. نارنجی: پدال ترمز
  8. سفید: (KEY ON (ACC
  9. آبی: سنسور درب



کانکتور ۳: شوک سنسور

کانکتور ۴: LED

کانکتور ۵:سنسور چشم التراسونیک

کانکتور ۶: شاسی ریست



در شکل نقشه‌ سیم‌کشی دزدگیر  جردن ساده قدیم  قسمت ۷، محل جامپرها می‌باشد:

جامپر:

  1. حالت پمپ بادی: (۱ و۲)
  2. پمپ الکتریکی: (۲ و ۳)



راهنمای نقشه سیم‌کشی دزدگیر جردن ساده
