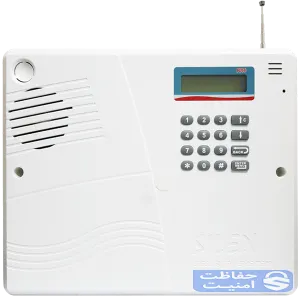

راهنمای کارایی و تنظیمات دستگاه دزدگیر اماکن SILEX PD-14

()
راهنمای کارایی و تنظیمات دستگاه دزدگیر اماکن SILEX PD-14

در این ساعت گروه حفاظت و امنیت راهنمای کامل و فارسی کارایی و تنظیمات دستگاه دزدگیر اماکن SILEX PD-14 را برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده آموزش‌ها و راهنمای کاربردی در ادامه مطلب با ما همراه باشید.

راهنمای کامل و فارسی کارایی و تنظیمات دستگاه دزدگیر اماکن SILEX PD-14

دزدگیر اماکن SILEX PD-14

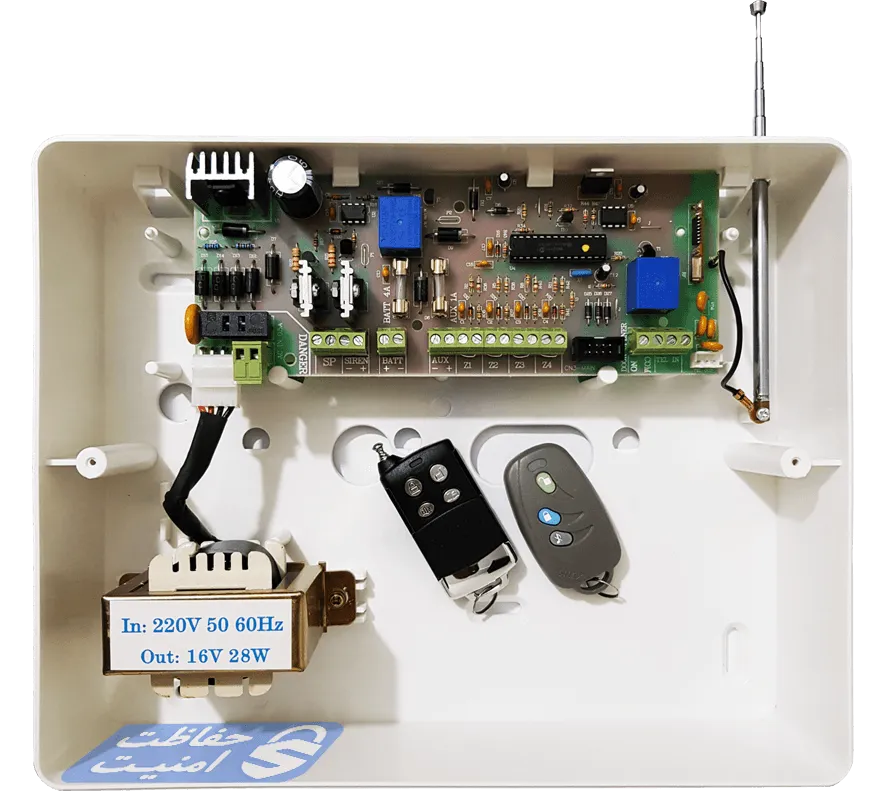

کیت دستگاه دزدگیر اماکن SILEX PD-14

مقدمه:

ابتدا تغذیه دستگاه (برق ۲۲۰ ولت یا باتری ۱۲ ولت) را وصل کرده، سپس برای استفاده از صفحه کلید ابتدا رمز چهار رقمی را وارد نموده (بطور پیش فرض چهار بار عدد صفر را وارد کنید.) و بعد کلید  را فشار دهید تا پس از باز شدن قفل صفحه کلید وارد منوی اصلی شوید.

معرفی کلیدها:

کلید کارایی
جهت جستجو در منوی دستگاه (در جهت بالا) می‌باشد.
جهت جستجو در منوی دستگاه (در جهت پایین) می‌باشد.
جهت بازگشت به منوهای قبلی یا خروج کامل از منوی دستگاه می‌باشد.
جهت تایید یا ورود به منوی اصلی می‌باشد.

منوی اصلی دستگاه دزدگیر اماکن SILEX PD-14:

این دستگاه از دو منوی اصلی “Alarm setting” و “Dialer setting” تشکیل شده است، که هر کدام دارای چندین منوی فرعی بشرح زیر می‌باشد:

نکته: برای پیدا کردن منوهای فرعی ابتدا یکی از دو منوی اصلی را با کلید  یا  پیدا کرده و کلید  را فشار داده سپس گزینه مورد نظر را با کلید  یا  پیدا کرده و  کلید را فشار دهید.

 منوی “Dialer Setting”

۱- وارد کردن شماره تلفن:

  • روی گزینه “Set Tel Num” کلید  را فشار دهید.
  • شماره حافظه مورد نظر را با کلید  یا  پیدا کنید و کلید  را بزنید. (۱ تا ۱۵ حافظه)
  • شماره را وارد کنید و مجددا کلید  را فشار دهید.

نکته: برای اینکه در هنگام شماره گیری بین دو شماره تاخیری بوجود آید، بایستی بین آن دو شماره به ازای هر ۳ ثانیه تاخیر، یکبار کلید (#) را فشار دهید.



۲- مشاهده شماره تلفن‌ها:

  • روی گزینه “View Tell Num” کلید  را فشار دهید.
  • با کلید  یا  شماره‌ تلفن‌ها را مشاهده کنید.



۳- تست شماره گیری دستگاه دزدگیر اماکن SILEX PD-14:

  • روی گزینه “Test Tell Num” کلید  را فشار دهید.
  • با کلید  یا  شماره مورد نظر را پیدا کنید و کلید  را فشار دهید تا تست شروع شود.

نکته: در این حالت در صورت اتصال خط تلفن به دستگاه و ضبط پیام با شماره مورد نظر تماس گرفته و پیام یکبار پخش می‌شود.



۴- حذف کردن شماره تلفن‌ها:

  • روی گزینه “Del Tel Num” کلید  را فشار دهید.
  • با کلید  یا  روی شماره مورد نظر رفته و کلید  را فشار دهید تا شماره حذف شود.



۵- ضبط پیام:

  • روی گزینه “Message Record” کلید  را فشار دهید.
  • دستگاه دزدگیر اماکن SILEX PD-14 پس از ۳ ثانیه شروع به ضبط پیامی ۱۸ ثانیه‌ای می‌کند.



۶- پخش پیام:

روی گزینه “Message Play” کلید  را فشار دهید تا پیام پخش شود.

نکته: زدن دکمه‌  در زمان پخش پیام، این عملیات را متوقف خواهد کرد.



۷- انتخاب حالت شماره گیری Pulse/Tone:

  • روی گزینه “Dialing System” کلید  را فشار دهید.
  • یکی از دو حالت Pulse Mode یا Tone Mode را با کلید  یا  انتخاب کرده، کلید  را فشار دهید.



۸- حالت تحریک:

  • روی گزینه “Trigger Mode” کلید  را فشار دهید.
  • با کلید  یا  می‌توانید یکی از حالات Level Trigger یا Edge Trigger را انتخاب کرده و سپس کلید  را فشار دهید.

نکته: گزینه Level Trigger برای حالات سطحی می‌باشد، که این حالت دستگاه پس از تحریک شدن تا زمانی که Alarm فعال باشد با شماره‌های داخل حافظه تماس گرفته و پیام را پخش می‌کند و اگر گزینه Edge Trigger که بیانگر حالت لبه می‌باشد را انتخاب کنید، سیستم در این حالت با هر بار تحریک با کلیه شماره‌های ذخیره شده در حافظه تماس گرفته و پیام را پخش می‌کند.

نکته: خاموش کردن دستگاه در هر لحظه با ریموت موجب توقف این عملیات می‌شود.



۹- کنترل دستگاه از طریق خط تلفن:

  • روی گزینه “Phone Control” کلید  را فشار دهید.
  • حالت On را با کلید  یا  انتخاب کرده و سپس کلید  را فشار دهید.
    نکته: روشن بودن این وضعیت به این معناست که شما قادر خواهید بود، از راه دور دستگاه خود را خاموش و یا روشن نمایید.
  • حال گزینه “Ring Delay” ظاهر می‌شود که با  یا  می‌توانید یکی از اعداد ۲ تا ۱۲ را انتخاب کرده و کلید  را فشار دهید.
    نکته: عدد بالا بیانگر تعداد زنگ‌های متوالی می‌باشد که شما تا زمان برقراری ارتباط با دستگاه می‌شنوید تا آماده دریافت رمز و سایر فرامین گردد.
  • حال حالت “New Pin” ظاهر می‌شود که بایستی یک عدد ۴ رقمی را وارد نمایید.

نکته: در این دستگاه دو رمز ورودی وجود دارد که با نام‌های Pincode و Password تعریف شده‌اند که Pincode رمز مربوط به کنترل دستگاه از طریق خط تلفن بوده و Password رمز باز کردن قفل صفحه کلید دستگاه می‌باشد.

پس از فشردن کلید  دستگاه بر روی حالت Confirm رفته که بایستی ۴ رقم New Pin را برای تایید نهایی، دوباره وارد نمایید و کلید  را فشار دهید.

نکته: همین روش را برای خاموش کردن این وضعیت می‌توانید انجام دهید.

نکته مهم: با هر بار ورود به این منو لازم است دوباره رمز جدید را وارد کنید.

نکته: با هر بار ورود به منوی کنترل دستگاه از طریق خط تلفن لازم است رمز وارد شود.

چگونه دستگاه دزدگیر اماکن SILEX PD-14 خود را از راه دور کنترل کنیم؟

ابتدا شماره خطی که دستگاه به آن متصل می‌‍باشد را گرفته تا دستگاه پیام “رمز را وارد کنید” را پخش کند. پس از وارد کردن چهارمین عدد رمز در صورت صحیح بودن رمز، ملودی پخش می‌شود. اگر یک Bip طولانی پخش شد، به معنی نادرست بودن رمز می‌باشد.

نکته: شما مجاز به دوباره وارد کردن رمز می‌باشید و در صورتی که بار دوم هم رمز صحیح نباشد اتصال شما از دستگاه قطع می‌شود. در صورت فشردن کلید ۱ دستگاه روشن و کلید ۳ دستگاه خاموش می‌شود.

نکته: شما برای ۱۰ ثانیه زمان دارید که دستگاه را در حالت Arm و یا DisArm قرار دهید که پایان این زمان با پخش یک Bip طولانی و قطع خط تلفن پایان می‌یابد. در صورت فشردن کلید ۶ دستگاه به شما به مدت ۲۰ ثانیه امکان شنود صدای مکان حفاظت شده را می‌دهد و پس از پایان ۲۰ ثانیه دستگاه با پخش چند Bip کوتاه از کاربر می‌خواهد در صورت تمایل برای تمدید شنود (۲۰ ثانیه دیگر) کلید ۶ را مجدد فشار دهد.

نکته: در زمان شنود مکان حفاظت شده کاربر می‌تواند با فشردن کلید ۱ دستگاه را روشن نماید.

امکان قطع عملیات شماره گیری و شنود مکان حفاظت شده از طریق خط تلفن:

همانطور که می‌دانید این سیستم دارای ۱۵ حافظه برای درج شماره تلفن می‌باشد که بر اساس اولویت از شماره ۱ تا ۱۵ مرتب شده است. در زمانی که دستگاه شروع به شماره گیری می‌کند به چهار شماره اول حافظه امکان قطع عملیات شماره گیری تلفن کننده و یا شنود را می‌دهد به طوریکه پس از پخش پیام در مرحله دوم دستگاه جمله “رمز را وارد کنید.” را پخش کرده و در صورت وارد کردن رمز صحیح و فشردن کلید ۴، عملیات شماره گیری را متوقف می‌کند و اگر بجای کلید ۴، کلید ۶ فشار داده شود، سیستم با خاموش کردن دستگاه و قطع آژیر، پیام “دزدگیر خاموش.” را پخش نموده و به شما به مدت ۲۰ ثانیه امکان شنود صدای مکان حفاظت شده را می‌دهد و پس از پایان ۲۰ ثانیه با پخش چند Bip کوتاه از کاربر می‌خواهد در صورت تمایل برای تمدید شنود (۲۰ ثانیه دیگر) کلید ۶ را دوباره فشار دهد.

نکته: قابلیت‌های بالا فقط مشروط بر فعال بودن منوی Phone Contrl می‌باشد.

نکته: برای غیر فعال کردن این امکان پس از ورود به منو، گزینه “اPhone Contro” را در حالت Off قرار داده و از منو خارج شوید.

۱۰- تغییر رمز صفحه کلید:

  • روی گزینه “Change Password” کلید  را فشار دهید.
  • گزینه “New Password” را با کلید  فعال و رمز جدید را وارد کنید. بعد کلید  را فشار دهید.
  • در قسمت “Confirm” رمز جدید را تکرار کنید و بعد کلید  را فشار دهید.

نکته: Pin code رمز ورود شما به دستگاه از طریق خط تلفن می‌باشد و Password رمز ورود شما به دستگاه از طریق صفحه کلید می‌باشد.

نکته: در صورتی که Password دستگاه را فراموش کرده‌اید، کافی است برق دستگاه را قطع کرده و  را نگه دارید و برق دستگاه را وصل نمایید. البته این حالت Password را به حالت پیش فرض (۴بار صفر) بر می‌گرداند.



۱۱- بازگشت منوی “Dialer Setting” به حالت پیش فرض:

  • روی گزینه “Master Reset” کلید  را فشار دهید.
  • حالت Yes را با  یا  انتخاب کرده و سپس کلید  را فشار دهید.

 منوی “Alarm Setting”

۱- افزودن ریموت به دستگاه دزدگیر اماکن SILEX PD-14:

  • روی گزینه “Remote Setting” کلید  را فشار دهید.
  • در قسمت “New Remote” کلید  را فشار دهید و بعد کلید lock Key دستگاه دزدگیر اماکن +SILEX GS7 ريموت مورد نظر را نگه دارید تا عبارت “Add Success” روی LCD ظاهر شود.

نکته: زمانی که “Added Before” روی صفحه ظاهر شد، به این معناست که ریموت شما قبلا کد شده است.



۲- حذف کردن ریموت‌ها:

  • روی گزینه “Remote Setting” کلید  را فشار دهید.
  • گزینه “Delete All” را با کلید  یا  از منوی “Remote Setting” پیدا کرده و  را فشار دهید.
  • حالت “Yes” را با فشار کلید  انتخاب کنید.



۳- افزودن چشمی بیسیم WLS

  • روی گزینه “WLS Setting” کلید  را فشار دهید.
  • حالت “New WLS” را با کلید  یا  پیدا کرده و کلید  را فشار دهید.
  • هم زمان چشمی را روشن نمایید یا تحریک کنید تا “Add Sccess” ظاهر شود.

نکته: زمانی که “Added Before” روی صفحه ظاهر شد، به این معناست که حسگر شما قبلا Set شده است.



۴- حذف کردن کردن چشمی بیسیم WLS:

  • روی گزینه “WLS Stting” کلید  را فشار دهید.
  • گزینه “Delete All” را با کلید  یا  از منوی “WLS Stting” پیدا کرده و کلید  را فشار دهید.
  • حالت “Yes” را با کلید  یا  انتخاب کرده و سپس  را فشار دهید.

نکته: برای ذخیره سازی سنسورها در Zone های ۱ و ۲ و ۴ باید جامپر D0 تا D3 را در وضعیت تعریف شده به صورت زیر قرار دهید:

Z1:

  • D1 و D2 :بدون جامپر
  • D3=L
  • D0=H

Z3:

  • D0 ,D1 ,D2 ,D3 بدون جامپر

 Z4:

  • D0 ,D2, D3 بدون جامپر
  • D1=L

نکته: توجه شود که حالت جامپر ۰A تا ۷A مربوط به حالت کد سنسورها می‌باشد، که باید در هر پروژه با پروژه دیگر تفاوت داشته باشد، تا از ایجاد آلارم‌های خطا در پروژه‌های نزدیک به هم جلوگیری به عمل آید.

نکته: در این سیستم مجموعا می توان ۱۵ سنسور بیسیم MHZ ۳۱۵ را معرفی نمود.

دزدگیر اماکن SILEX PD-14 دزدگیر اماکن SILEX PD-14

۵- تنظیم بخش آژیر:

  • روی گزینه “Alarm Time” کلید  را فشار دهید.
  • سه حالت زمانی کم، متوسط، زیاد که به ترتیب Mid , Min و Max می‌باشد. یکی را با کلید  یا  می‌توانید انتخاب کنید و بعد کلید  را فشار دهید.

دزدگیر اماکن SILEX PD-14 دزدگیر اماکن SILEX PD-14

۶- Chripe Modes:

  • روی گزینه “Chripe Mode” کلید  را فشار دهید.
  • حالت “Inside Siren” برای پخش از آژیر و “In and Out Siren” برای پخش همزمان از آژیر و اسپیکر می‌باشد که هر کدام را با کلید  یا  انتخاب کرده و بعد کلید  را فشار دهید.

دزدگیر اماکن SILEX PD-14 دزدگیر اماکن SILEX PD-14

۷- تاخیر آژیر:

نکته: این منو که در بیشتر سیستم‌های مشابه وجود ندارد، به کاربر این امکان را می‌دهد تا در صورت استفاده از آژیر و اسپیکر، همزمان فعال شوند و یا اسپیکر با ۳ ثانیه تاخیر پس از آژیر به صدا در آید.

  • روی گزینه “Siren Out Delay” کلید  را فشار دهید.
  • حالت “No” برای آژیر و اسپیکر به صورت همزمان و “(Yes (3 Second” اسپیکر با تاخیر ۳ ثانیه‌ای پس از آژیر فعال می‌گردد، که حالت مورد نظر را با کلید  یا  انتخاب کرده و بعد کلید  را فشار دهید.



۸- تنظیمات حالت Chime:

روش اول:

  • روی گزینه “Chime Setting” کلید  را فشار دهید.
  • حالت “ON” را با کلید  انتخاب کنید.

نکته: همین روش را برای خاموش کردن این وضعیت می‌توانید انجام دهید.

روش دوم:

  • کلید open key ریموت را نگاه داشته و همزمان کلید Lock Key دستگاه دزدگیر اماکن +SILEX GS7 را یکبار فشار دهید. تکرار این عملیات حالت Chime را به طور متوالی On و Off می‌نماید. On شدن این امکان با پخش صدای Chime تایید و Off شدن آن با یک Bip طولانی همراه است.



۹- بازگشت حالت Alarm System به حالت کارخانه:

  • روی گزینه “Master reset” کلید  را فشار دهید.
  • روی حالت “Yes” کلید  را فشار دهید.
