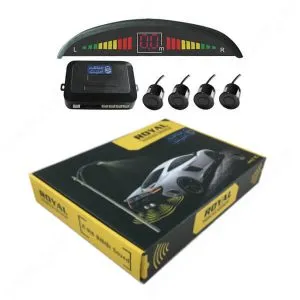

راهنمای سیم‌بندی سنسور دنده عقب ROYAL

راهنمای سیم‌بندی سنسور دنده عقب ROYAL

در این ساعت گروه حفاظت و امنیت راهنمای کامل و فارسی نقشه سیم‎‌بندی سنسور دنده عقب ROYAL (رویال)، برای دو مدل چهار سنسوره بدون دوربین دنده عقب و با دوربین دنده عقب را برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده راهنمای کاربردی در ادامه مطلب با ما همراه باشید.

دیاگرام سیم‌بندی سنسور دنده عقب ROYAL

سنسور دنده عقب رویال دارای سه نوع پک سنسور دنده عقب زیر می‌باشد:

  • پک چهار سنسوره بدون دوربین دنده عقب
  • پک چهار سنسوره دارای دوربین دنده عقب
  • پک هشت سنسوره بدون دوربین دنده عقب

گروه حفاظت و امنیت برای شما سیم‌بندی دو پک پر کاربرد اول را آماده کرده است.

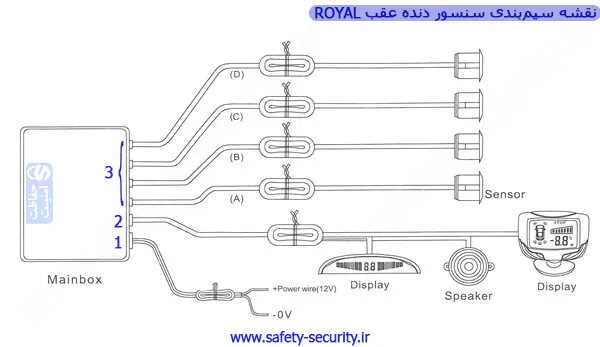

راهنمای کانکتورهای سنسور دنده عقب رویال بدون دوربین دنده عقب

سنسور دنده عقب ROYAL
سنسور دنده عقب ROYAL

کیت سنسور دنده عقب ROYAL مدل بودن دوربین دنده عقب، دارای 3 کانکتور می‌باشد که برطبق دیاگرام بالا به شرح زیر می‌باشد:

کانکتور 1:

اتصال به باتری (12v)

کانکتور 2:

کانکتور اتصال بلندگو و نمایشگر

کانکتور 3:

دسته کانکتورهای A, B, C, D

این چهار کانکتور هر کدام برای اتصال یک سنسور می‌باشد.

راهنمای کانکتورهای سنسور دنده عقب رویال دارای دوربین دنده عقب

سنسور دنده عقب ROYAL 1
سنسور دنده عقب ROYAL 1

کیت سنسور دنده عقب رویال مدل دارای دوربین دنده عقب، دارای 4 کانکتور می‌باشد که برطبق دیاگرام بالا به شرح زیر می‌باشد:

کانکتور 1:

اتصال به باتری (12v)

کانکتور 2:

کانکتور اتصال بلندگو

کانکتور 3:

کانکتور اتصال نمایشگرها و دوربین دنده عقب

کانکتور 4:

دسته کانکتورهای A, B, C, D

این چهار کانکتور هر کدام برای اتصال یک سنسور می‌باشد.
