راهنمای نقشه سیم‌کشی دزدگیر SPY ساده

, , , , , , , , , , , , , , ,

در این ساعت گروه حفاظت و امنیت راهنمای کامل و فارسی نقشه سیم‌بندی دزدگیر SPY ساده را برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده راهنمای کاربردی در ادامه مطلب با ما همراه باشید.



راهنمای کانکتورها:

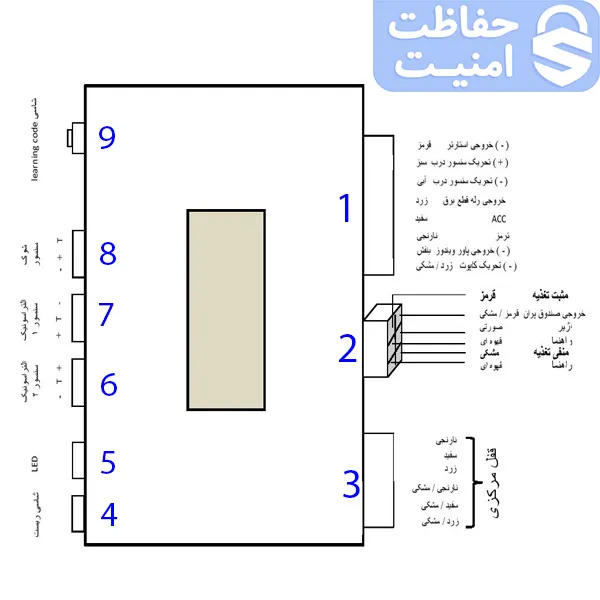

SPY WIRING
نقشه سیم کشی دزدگیر SPY ساده

کیت دزدگیر SPY ساده دارای ۹ کانکتور می‌باشد که برطبق دیاگرام بالا به شرح زیر می‌باشد:

کانکتور ۱:

  1. قرمز: خروجی استارتر (-)
  2. سبز: سنسور درب (+)
  3. آبی: سنسور درب (-)
  4. زرد: خروجی رله برق
  5. سفید: (ON2 (ACC
  6. نارنجی: پدال ترمز
  7. بنفش: خروجی پاور ویندوز (-)
  8. زرد/مشکی: تحریک کاپوت (-)

کانکتور ۲:

این کانکتور دارای ۶ پین به شرح زیر می‌باشد:

connector1
کانکتور ۲
  1.  قرمز: مثبت تغذیه
  2. قرمز/مشکی: صندوق پران
  3. قهوه‌ای: راهنما
  4. صورتی: آژیر
  5. قهوه‌ای: راهنما
  6. مشکی: منفی تغذیه



کانکتور ۲: (خروجی پمپ)

این کانکتور دارای ۶ پین مربوط به خروجی پمپ می باشد، همچنین در دیاگرام زیر (روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه دزدگیر SPY ساده)به طور کامل روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه SPY ساده شرح داده شده است:



  1. نارنجی/مشکی: مربوط به باز (NC)
  2. نارنجی: مربوط به قفل (NC)
  3. سفید/مشکی: مربوط به باز (COM)
  4. سفید: مربوط به قفل (COM)
  5. زرد/مشکی: مربوط به باز (NO)
  6. زرد: مربوط به قفل  (NO)

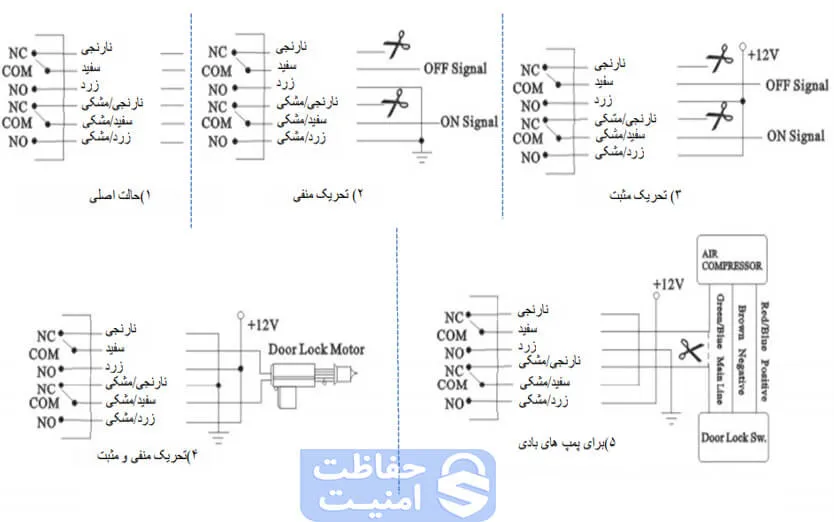

    plc-wiring diagram
    روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه دزدگیر SPY ساده

کانکتور ۴: (شاسی ریست)

کانکتور ۵: (LED)

کانکتور۶: (سنسور التراسونیک ۲)

کانکتور۷: (سنسور التراسونیک ۱)

کانکتور ۸: (شوک سنسور)

۹- کلید لرن (Learning code)
