در این ساعت گروه حفاظت و امنیت برای شما دوستان عزیز مطالبی جهت آشنایی با آموزش نصب دستگاه NVR (ان وی آر) را تهیه و تدوین نموده است. برای مشاهده این مطالب با ما همراه باشید…

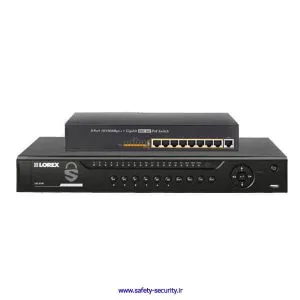

نصب دستگاه NVR (ان وی آر)

نصب دستگاه NVR

برای خیلی از افرادی که با دوربین‌های شبکه یا دیجیتال کار نکرده‌اند، نصب دستگاه NVR سخت به نظر می‌رسد، اما نصب دوربین بر روی آن در صورتی که با منوهای دستگاه آشنا باشید، بسیار ساده است. از آنجایی نصب دوربین‌های شبکه در بین NVRهای متفاوت کمی تفاوت دارد، اینجا در مورد اصول کلی آن صحبت خواهیم کرد و در صورت امکان بعدها به صورت مجزا طریقه نصب هر برند از NVR را شرح خواهیم داد.

نکات مهم پیش از نصب NVR

پیش از نصب NVR یا در هنگام انتخاب آن باید به چند نکته توجه کنید که در اینجا به آنها می‌پردازیم:

  • NVRها ممکن است به تعداد دوربین‌های قابل پشتیبانی پورت نداشته باشند. مثلا یک NVR هشت کانال ممکن است چهار پورت مستقل داشته باشد. در این صورت شما باید از یک سوئیچ برای اتصال بقیه دوربین‌ها به NVR استفاده کنید.
  • در سیستم دوربین‌ مداربسته شبکه برخلاف سیستم مداربسته آنالوگ دستگاه NVR نمی‌تواند تمامی مدل‌ها و برندهای دوربین را پشتبانی کند. معمولا NVRها تمامی مدل‌های دوربین هم برند خود را پشتیبانی می‌کنند، مثلا NVR برند Hikvision می‌تواند تمامی دوربین‌های این برند را پشتیبانی کند، اما الزاما نمی‌تواند همین کار را در مورد همه دوربین‌های دیگر برندها انجام دهد. پس پیش از انتخاب آن در مورد مدل‌های دوربین قابل پشتیبانی این NVR اطلاعات به دست آورید.
  • NVRها در دو نوع ساده و POE ساخته می‌شوند. در صورت POE بودن دستگاه NVR شما نیازی به تغذیه دوربین‌ها نخواهید داشت و آنها از طریق کابل شبکه تغذیه می‌شوند (به شرط POE بودن دوربین‌ها). قیمت دستگاه‌های POE بیشتر از NVRهای عادی است.
  • هر دستگاه NVR دارای یک پهنای باند قابل پشتیبانی محدود است. یعنی حجم محدودی از اطلاعات در این دستگاه آنالیز می‌شود. در صورتی که شما تعداد زیادی دوربین با کیفیت را به دستگاه وصل کنید ممکن است با مشکل رو به رو شوید. پس پیش از انتخاب NVR پهنای باند مورد نیاز برای دوربین‌ها را محاسبه کرده و NVR را مطابق با آن انتخاب کنید.

نحوه نصب دستگاه ان وی آر:

پیش از نصب NVR شما باید دوربین‌های خود را کابل کشی کرده باشید. در صورتیکه می‌خواهید دوربین‌ها را به صورت POE تغذیه کنید، باید از NVR دارای خروجی POE استفاده کنید. در این صورت دیگر نیازی به کابل کشی برق برای دوربین‌ها نخواهد بود.

همانطور که گفته شد دستگاه‌های NVR معمولا کمتر از تعداد دوربین‌های قابل پشتیبانی پورت دارند. مثلا ممکن است دستگاه NVR هشت کانال شما چهار پورت مجزا داشته باشد. در این صورت برای اتصال چهار دوربین دیگر باید از یک سوئیچ چهار پورت استفاده کرده و از طریق سوئیچ دوربین‌ها را به پورت شبکه اصلی دستگاه وصل کنید (این پورت جدا از پورت‌های عادی دستگاه است).
از این طریق شما می‌توانید حجم کابل کشی خود را به شدت کاهش دهید. برای مثال چهار دوربین مداربسته نزدیک به دستگاه را به صورت مستقیم به دستگاه وصل کرده و در مورد دوربین‌های دور، آنها به سوئیچ وصل کرده و از طریق یک کابل به NVR وصل کنید. (این کار حجم کابل کشی شما به ویژه در پروژه‌های بزرگ به شدت کاهش می‌دهد.)

کابل‌های شبکه موجود را با توجه به نوع کابل سوکت بزنید. (در رابطه با طریقه شدن سوکت شبکه در مطلبی جداگانه به نام آموزش زدن سوکت شبکه به شما آموزش می‌دهیم).

مراحل آموزش نصب دستگاه NVR :

  • دستگاه NVR را روشن کنید.
  • سوکت‌های شبکه را به دستگاه وصل کنید. در صورتی که NVR شما تنها یک پورت دارد باید تمامی دوربین‌ها را از طریق سوئیچ به دستگاه وصل کنید. در صورتی که تعداد پورت‌های شبکه بیش از یک عدد است، پورت‌های کنار هم برای اتصال مستقیم دوربین‌ها و تک پورت جداگانه برای اتصال به شبکه و سوئیچ است.

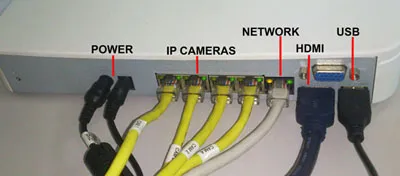

NVR Connection
نحوه اتصال کابل‌ها به پشت NVR
  • پس از اتصال پورت‌ها به دستگاه و اطمینان از روشن بودن دوربین به منوی دوربین یا منوی شناسایی دوربین در NVR مراجعه کنید (ممکن است نام منو در NVRهای مختلف متفاوت باشد). در این قسمت شما می‌توانید با جست و جو کردن دوربین‌ها آنها را پیدا کنید. در صورت اتصال درست دوربین‌ها تمامی دوربین‌های شما به همراه آدرس IP آنها برای شما نمایش داده خواهند شد.
  • در صورتی که دوربینی در دستگاه شناسایی نشد یا مشکل از کابل شبکه است، یا از برق دوربین است، یا از سوئیچ است و یا دوربینی که شما به دستگاه وصل کرده اید توسط NVR قابل پشتیبانی نیست.
  • پس دریافت تصاویر دوربین‌ها شما می‌توانید IP دوربین‌ را با توجه به نیاز خود تغییر دهید. در صورتی که یک سیستم مداربسته کوچک را نصب می‌کنید، نیازی به تغییر IP دوربین‌ها نیست. آنها به صورت خودکار IP مناسب را دریافت می‌کنند و می‌توان آنها را در شبکه نیز از طریق دستگاه NVR دید. تنها نکته مهم تغییر رنج IP دستگاه NVR به رنج IP شبکه است. (دستگاه NVR و دوربین‌ها می‌توانند رنج IP متفاوت داشته باشند!).
  • تنظیمات موجود برای ضبط و تصاویر دوربین‌ها تا حد زیادی مشابه دستگاه DVR است. شما می‌توانید از طریق منوهای دستگاه دوربین‌ها را زمان بندی کنید یا موشن دتکتور آنها را فعال کنید.
  • توجه داشته باشید که تنظیم مناسب کیفیت ضبط دوربین‌ها در سیستم شبکه بسیار مهم است چرا که در صورت ضبط دوربین‌ها با بالاترین کیفیت، تصاویر آنها حجم بسیار زیادی از فضای هارد را اشغال می‌کنند.
