در این ساعت گروه حفاظت و امنیت، برای شما آموزش راه اندازی یک قطع کن حرفه ای برق ماشین رو تهیه و تدوین کرده که امیدوارم بدردتون بخوره؛ پس با ما همراه باشید…

واژه “قطع کن حرفه ای” را خود ما برای این مدل قطع کن گذاشته ایم چون واقعاً نوع عملکرد این قطع کن حرفه ای میباشد. به این ترتیب که وقتی سوئیچ اتومبیل را ببندید، به صورت خودکار قطع کن فعال میشود و با باز کردن مجدد سوئیچ برق پشت آمپر نیست و عملاً اتومبیل روشن نخواهد شد تا زمانی که کلید لحظه ای کوچک رو فشار ندهید برق به پشت آمپر نخواهد آمد.

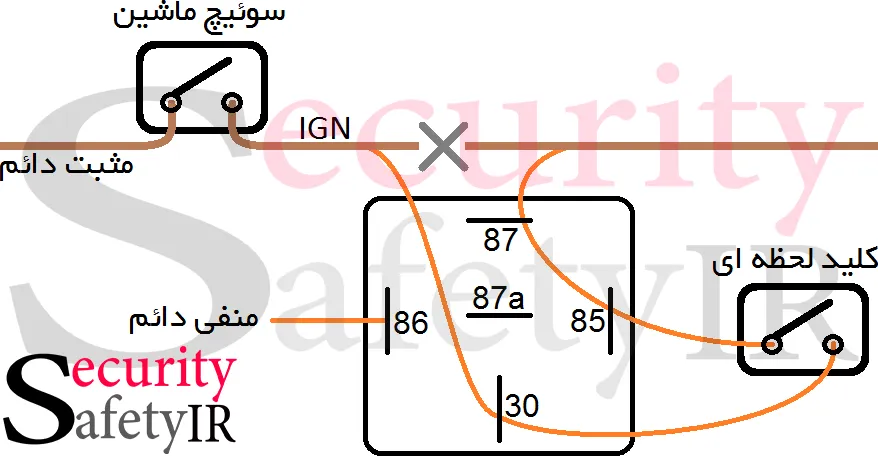

آموزش راه اندازی: برای راه اندازی باید ابتدا سیم IGN (برق با سوئیچ) رو پیدا کنید و بچینید. دقت کنید که در صورت باز بودن سوئیچ، با چیدن این سیم، برق پشت آمپر قطع میشود. بعد از چیدن سیم IGN که اصولاً در سیم های پشت سوئیچ پیدا میشه، باید مطابق شکل زیر عمل کنید.

Killer
قطع کن حرفه ای

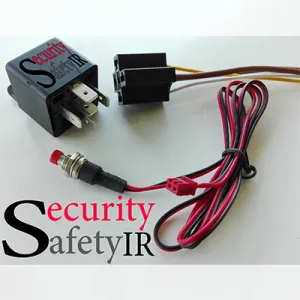

با توجه به تصویر بالا و با استفاده از یک رله و همچنین یک کلید لحظه ای (کلید ریست) میتوانید به راحتی این قطع کن را راه اندازی نمایید. حتی میتوانید با استفاده از یک آژیر کاری کنید که با باز کردن سوئیچ آژیر به صدا در بیاید و با زدن کلید لحظه ای هم آژیر قطع شود و هم برق به پشت آمپر بیاید. به این ترتیب که (با در نظر گرفتن شکل بالا) پایه منفی آژیر را به منفی دائم و پایه مثبت آژیر را به پایه ۸۷a رله متصل کنید.
