راهنمای کامل نقشه سیم‌بندی دزدگیر اسپای کیلس

راهنمای کامل نقشه سیم‌بندی دزدگیر اسپای کیلس

در این ساعت گروه حفاظت و امنیت راهنمای کامل و فارسی نقشه سیم‌بندی دزدگیر اسپای کیلس را برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده راهنمای کاربردی سیم‌بندی اسپای کیلس در ادامه مطلب با ما همراه باشید.



راهنمای کانکتورها در نقشه‌ی سیم‌بندی اسپای کیلس با برند زنوتیک (key less spy)

سیم‌بندی اسپای کیلس

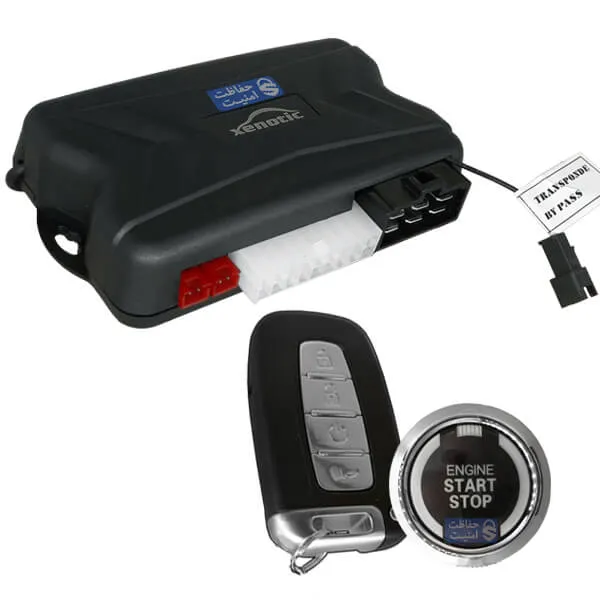

شکل شماتیک از کیت دزدگیر spy کیلس

در نقشه سیم‌بندی اسپای کیلس کیت دزدگیر دارای ۱۰ کانکتور به شرح زیر می‌باشد:

کانکتور ۱ (۶ پین):

connector1
کانکتور ۱
  1. قرمز: +۱۲v
  2. زرد: استارت
  3. قهوه‌ای: پله دوم سوییچ (ON1)
  4. آبی: پله اول سوییچ (acc)
  5. بنفش: پله دوم سوییچ (ON2) (سیم های پله اول و دوم و استارت حتما باید بصورت صحیح نصب شوند).
  6. مشکی: بدنه

تذکر: برخی اتومبیل‌ها مانند اتومبیل‌های ژاپنی دارای ۲ پله دوم هستند.

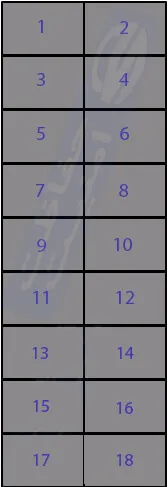

کانکتور ۲ (۱۸ پین):

کانکتور 2
کانکتور ۲
  1. قهوه‌ای: راهنما
  2. قرمز مشکی باریک: صندوق پران (-)
  3. قهوه‌ای: راهنما
  4. قرمز باریک: خروجی پاور ویندوز
  5. نارنجی: مربوط به پمپ (قفل)
  6. زرد باریک: خروجی رله قطع برق
  7. سفید: مربوط به پمپ (قفل)
  8. نارنجی نازک: ترمز پایی (تذکر: این سیم حتما بایستی نصب شود.)
  9. زرد: مربوط به پمپ (قفل)
  10. سبز: سنسور درب +
  11. نارنجی مشکی: مربوط به پمپ (باز)
  12. آبی: سنسور درب –
  13. سفید مشکی: مربوط به پمپ (باز)
  14. بنفش باریک: ترمز دستی. (تذکر: این سیم حتما بایستی نصب شود)
  15. زرد مشکی: مربوط به پمپ (باز)
  16. زرد مشکی باریک: سنسور درب صندوق
  17. صورتی: آژیر
  18. طوسی: فشنگی روغن یا چراغ دینام. (تذکر: این سیم حتما بایستی نصب شود.)

نکته: پین‌های ۵، ۷، ۹، ۱۳ و ۱۵ مربوط به پمپ می‌باشند.

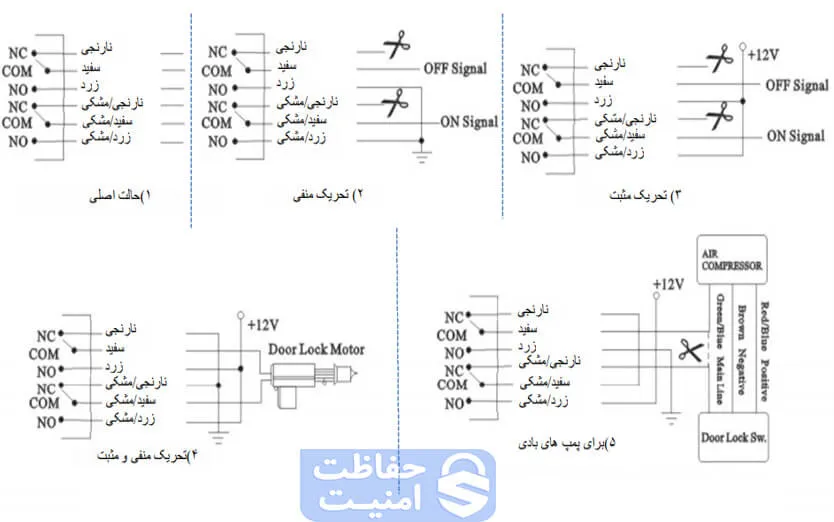

همچنین در دیاگرام زیر (روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه دزدگیر SPY کیلس) به طور کامل روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه SPY کیلس شرح داده شده است:

سیم‌بندی دزدگیر SPY ساده

روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه دزدگیر SPY کیلس



کانکتور ۳:

آنتن PKE

کانکتور ۴:

آنتن دزدگیر

کانکتور ۵:

شوک سنسور

کانکتور ۶:

Door Switch

کانکتور ۷:

شاسی ریست

کانکتور ۸:

led light

کانکتور ۹:

کلید لرن

کانکتور ۱۰:

کانکتور نصب کلید stop/start



همچنین در لینک زیر می‌توانید نقشه کامل و با کیفیت کامل سیم‌بندی دزدگیر spy کیلس را دانلود کنید:

“اینجا کلیک کنید”

سیم‌بندی اسپای کیلس
